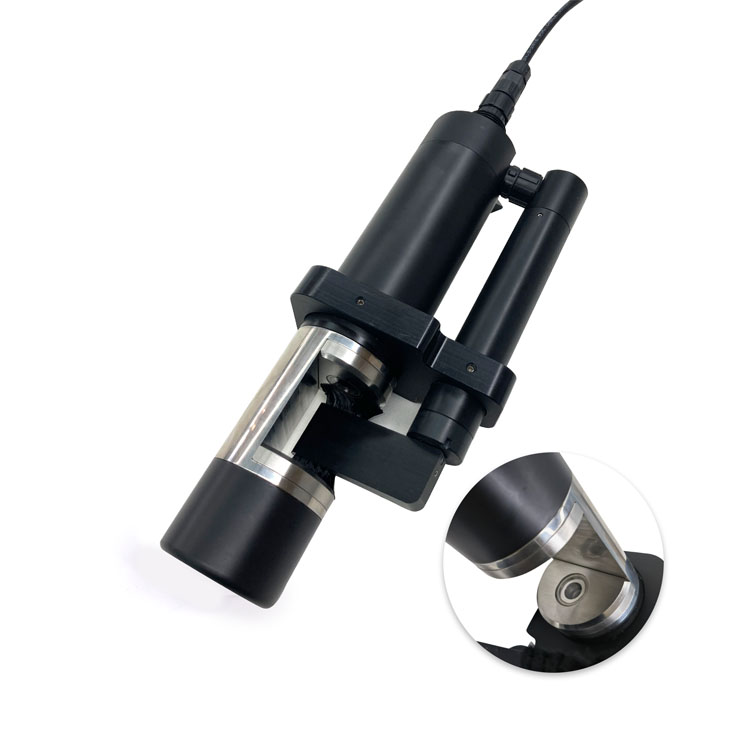

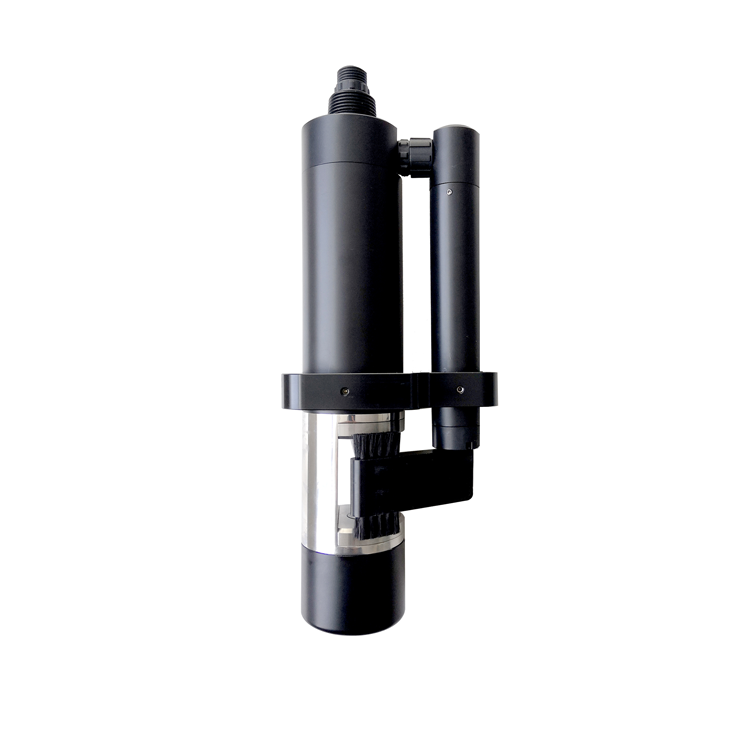

NBL-TPS-206 Онлайн-датчик прозрачности воды

Многие вещества, взвешенные в воде, могут поглощать или блокировать видимый свет, что снижает прозрачность воды. Поэтому прозрачность воды можно рассчитать, измерив поглощение света, и датчик прозрачности разработан в соответствии с этим принципом. Когда датчик прозрачности погружается в измеряемую жидкость, он считывает и измеряет поглощение жидкости для светового луча определенной длины волны, а затем завершает измерение данных прозрачности с помощью специального подбора кривой и расчетов. Особенности продукта: отсутствие загрязнений, экономичность и защита окружающей среды. Небольшой размер, удобная установка, непрерывный онлайн-мониторинг качества воды. Могут быть измерены параметры прозрачности и температуры воды. С чистящей щеткой для предотвращения прилипания примесей и микроорганизмов. Небольшой дрейф, быстрая реакция, точное измерение. Данные долгосрочного мониторинга имеют небольшой дрейф и хорошую стабильность. Не требует обслуживания, имеет длительный жизненный цикл, низкую стоимость. Конструкция с низким энергопотреблением, помехоустойчивая конструкция.

Технические характеристики онлайн-датчика прозрачности воды NBL-TPS-206

1. Принцип работы

Многие вещества, взвешенные в воде, могут поглощать или блокировать видимый свет, что проявляется в снижении прозрачности воды. Поэтому прозрачность воды можно рассчитать, измерив поглощение света веществом в воде. Датчик прозрачности разработан в соответствии с этим принципом. Когда датчик прозрачности погружен в измеряемую жидкость, он считывает и измеряет поглощение жидкости для луча определенной длины волны, а затем завершает измерение данных прозрачности с помощью специального подбора кривой и расчетов.

Безвредность для окружающей среды, экономичность и экологичность

Небольшой размер, удобная установка, для непрерывного онлайн-мониторинга качества воды

Может измерять параметры прозрачности и температуры

С чистящей щеткой, может предотвращать прилипание примесей и микроорганизмов

Дрейф небольшой, быстрая реакция, точное измерение

Данные долгосрочного мониторинга имеют небольшой дрейф, стабильность хорошая

Не требует обслуживания, жизненный цикл долгий, стоимость использования низкая

Цифровой выходной сигнал, интерфейс RS-485, протокол Modbus/RTU

Конструкция с низким энергопотреблением, помехоустойчивая конструкция

2. Электрическое подключение

Кабель представляет собой 4-жильный экранированный витой провод, последовательность жил определяется:

Красный провод — кабель питания (12～24 В постоянного тока)

Черный провод — заземляющий провод (GND)

Синий провод — 485A

Белый провод — 485B

Внимательно проверьте последовательность подключения перед включением питания, чтобы избежать ненужных потерь, вызванных ошибками подключения.

Инструкции по подключению: учитывая, что кабели будут погружены в воду (включая морскую) или находиться на воздухе в течение длительного времени, все точки подключения должны быть гидроизолированы, а кабели пользователя должны обладать определенной коррозионной стойкостью.

3. Обслуживание и уход

3.1. График и метод обслуживания

1.1 График обслуживания

Для обеспечения точных измерений важна очистка, а регулярная чистка датчика способствует стабильности данных.

Примечание: Частота обслуживания в приведенной выше таблице является только рекомендацией. Пожалуйста, обслуживайте датчик в соответствии с фактическим использованием датчика.

1.2 Метод обслуживания

1） Внешняя поверхность датчика: Очистите внешнюю поверхность датчика водопроводной водой. Если остались остатки мусора, протрите их мягкой влажной тканью. Для некоторых стойких загрязнений добавьте в водопроводную воду немного бытовой моющей жидкости.

2） Проверка кабеля датчика: кабель не должен быть натянут во время нормальной работы. В противном случае провод внутри кабеля может порваться, что приведет к неисправности датчика.

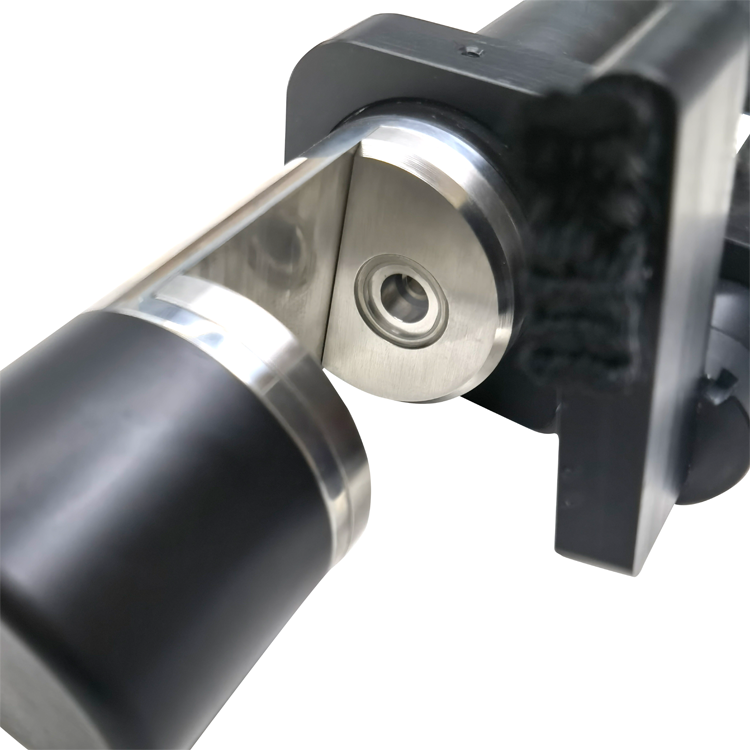

3) Проверьте, не загрязнено ли измерительное окно датчика и нормально ли работает чистящая щетка.

4) Проверьте чистящую щетку датчика на наличие повреждений.

5) При непрерывном использовании в течение 18 месяцев необходимо вернуть на завод для замены динамического уплотняющего устройства.

1.3 Меры предосторожности

Зонд содержит чувствительные оптические и электронные компоненты. Убедитесь, что зонд не подвергается сильным механическим ударам. Внутри зонда нет деталей, требующих обслуживания пользователем.

4. Калибровка датчика

4.1 Первая точка калибровки: отмерьте соответствующее количество деионизированной воды в большой стакан, поместите датчик вертикально в воду, чтобы уровень жидкости не проходил через измеряемую область, подождите 3-5 минут и выполните первую калибровку, когда значение стабилизируется. Инструкции см. в приложении.

4.2 Вторая точка калибровки: датчик помещается в стандартный раствор с определенной прозрачностью (50 ~ 500 мм) и выжидается 3-5 минут для стабилизации значения перед выполнением второй точки калибровки. Инструкции см. в приложении.

Примечание: при калибровке датчика жидкость не должна полностью проходить через измерительную область. При калибровке сначала откалибруйте температуру, затем откалибруйте прозрачность.

5. Меры предосторожности

Избегайте воздействия солнечного света на датчик

Пожалуйста, не прикасайтесь к датчику рукой

Избегайте контакта с поверхностью датчика во время измерения и калибровки

Избегайте любого механического воздействия (давления, царапин и т. д.) непосредственно на датчик во время использования.
