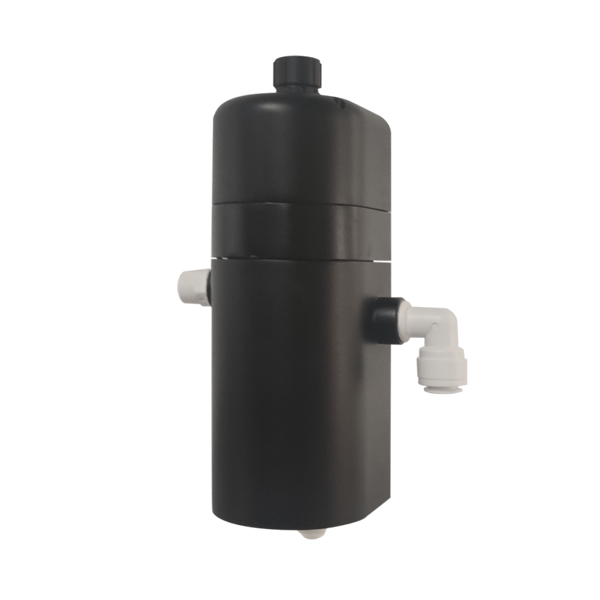

Онлайн-датчик мутности NBL-WQ-TSA-4 | RS485 Modbus RTU | Высокоточный проточный мониторинг мутности

Онлайн-датчик мутности NiuBoL NBL-WQ-TSA-4 использует принцип рассеяния света под углом 90°, специально разработан для водопроводных станций, вторичного водоснабжения, конечных точек сетей трубопроводов, питьевой воды прямого доступа и мембранных систем обработки, предоставляя решения для мониторинга мутности в реальном времени с высокой точностью и сильной помехоустойчивостью, помогая системным интеграторам и инженерным подрядчикам достичь стабильного и надежного мониторинга качества воды в режиме онлайн.

Онлайн-датчик мутности NiuBoL NBL-WQ-TSA-4 использует принцип рассеяния света под углом 90°, специально разработан для водопроводных станций, вторичного водоснабжения, конечных точек сетей трубопроводов, питьевой воды прямого доступа и мембранных систем обработки, предоставляя решения для мониторинга мутности в реальном времени с высокой точностью и сильной помехоустойчивостью, помогая системным интеграторам и инженерным подрядчикам достичь стабильного и надежного мониторинга качества воды в режиме онлайн.

Точный контроль мутности воды, обеспечивающий безопасность водоснабжения и стабильность мембранных систем

В сбросах водопроводных станций, процессах вторичного водоснабжения и мембранной фильтрации колебания мутности часто приводят к несоответствию качества воды, загрязнению оборудования или рискам нарушения нормативов. Проточный онлайн-датчик мутности NiuBoL NBL-WQ-TSA-4 использует в качестве ядра метод рассеяния света под углом 90°, в сочетании с волоконно-оптической структурой и инфракрасным светодиодным источником света, достигая измерения высокой точности с разрешением 0,001 NTU, полностью решая проблемы традиционных датчиков, такие как чувствительность к внешним световым помехам, плохая стабильность и сложность интеграции.

Три ключевых преимущества

• Высокая точность и сильная помехоустойчивость: Принцип рассеяния света 90° + изолирующая волоконно-оптическая структура, эффективно подавляя влияние внешнего света, измерения стабильны и надежны.

• Упрощенная интеграция с протоколом Modbus: Нативно поддерживает RS-485 Modbus RTU, одновременно обеспечивая выход 4-20мА, для быстрого доступа к PLC, SCADA и IoT платформам.

• Инженерный стабильный дизайн: Интегрированная структура проточной ячейки, компактный размер, защита IP65, в сочетании с низким расходом при эксплуатации, легкое обслуживание и низкие долгосрочные эксплуатационные расходы.

Обзор

Онлайн-датчик мутности NiuBoL NBL-WQ-TSA-4 — это профессиональное проточное устройство мониторинга, разработанное NiuBoL для сценариев муниципального водоснабжения, вторичного водоснабжения и питьевой воды прямого доступа. Он использует международно признанный метод измерения рассеяния света под углом 90°, количественно определяя концентрацию взвешенных частиц в водных образцах путем измерения интенсивности света, рассеянного перпендикулярно падающему свету.

Продукт включает встроенный датчик температуры, автоматическую температурную компенсацию и алгоритм линеаризации, со стабильным выходным сигналом и быстрым откликом (T90＜90с), особенно подходит для инженерных проектов, требующих долгосрочного непрерывного мониторинга и чрезвычайно высокой надежности данных. Будь то независимая точка мониторинга или интеграция в крупномасштабную водную IoT-систему, NBL-WQ-TSA-4 может обеспечить надежную производительность.

Ключевые преимущества

1. Преимущества оптической системы

Использование принципа рассеяния света под углом 90°, инфракрасный светодиодный источник света со стабильной длиной волны, в сочетании с волоконно-оптической конструкцией, значительно повышает способность противостоять внешним световым помехам. Даже в сложных условиях освещения при установке может поддерживать чрезвычайно низкий дрейф, обеспечивая достоверность и надежность данных.

2. Конструкция и защита

Датчик и проточная ячейка выполнены как единое целое, корпус изготовлен из высокопроизводительного композитного материала, компактного размера и высокой степени интеграции. Степень защиты IP65 в сочетании с водонепроницаемым разъемом M16-5 контактов, подходит для влажных и слабокоррозионных сред. Рекомендуется использовать с регулятором расхода давления NiuBoL CVC-100 для точного контроля входного расхода (≤300 мл/мин) и давления (≤0,2 МПа), дополнительно повышая повторяемость измерений.

3. Выход сигнала и совместимость интеграции

Поддерживает RS-485 (протокол Modbus RTU) и выход тока 4-20мА. Два режима выхода удовлетворяют потребности различных систем управления. Протокол открыт и прозрачен, облегчая быстрое развитие и отладку системными интеграторами, значительно снижая сложность и цикл реализации проекта.

4. Удобство обслуживания

Измерительное окно и проточная ячейка легко очищаются, ежедневное обслуживание может выполняться без сложных инструментов. Автоматическая температурная компенсация (Pt1000) эффективно устраняет влияние изменений температуры на результаты измерений. Метод двухточечной калибровки прост в использовании и подходит для быстрой калибровки на месте.

5. Инженерная надежность

Вся серия продуктов прошла строгие испытания на экологическую адаптацию и сохраняет отличные характеристики в рабочем температурном диапазоне 0～50℃. Диапазон температуры хранения -5～65℃, удовлетворяет большинству условий муниципальных и промышленных объектов.

Технические характеристики онлайн-датчика мутности NBL-WQ-TSA-4

Применения

Онлайн-датчик мутности NiuBoL NBL-WQ-TSA-4 широко применяется в следующих сценариях:

• Мониторинг сбросов водопроводных станций: Контроль в реальном времени эффективности процессов осаждения и фильтрации, обеспечение стабильной и соответствующей нормам мутности сброса.

• Вторичное водоснабжение и конечная вода высотных зданий: Мониторинг изменений качества воды в водонапорных башнях и конечных точках сетей трубопроводов для предотвращения вторичного загрязнения.

• Питьевая вода прямого доступа и системы чистой воды: Подходит для мониторинга качества воды после мембранных процессов обработки, таких как обратный осмос и ультрафильтрация, защищая мембранные элементы и обеспечивая безопасность питьевой воды.

• Обработка циркуляционной воды бассейнов: Непрерывный мониторинг мутности циркуляционной воды, оптимизация эффектов фильтрации и дезинфекции, улучшение прозрачности воды и комфорта использования.

• Мониторинг узлов муниципальных трубопроводных сетей и проекты умной воды: Как оборудование слоя IoT-детектирования, доступ к региональным платформам мониторинга качества воды.

Подключение и установка

Рекомендация по установке: Использовать настенный монтаж с верхней гранью, удерживаемой горизонтально. Настоятельно рекомендуется использовать с регулятором расхода давления NiuBoL CVC-100 для обеспечения стабильного входного расхода в рекомендуемом диапазоне. Выход дренажа должен быть естественно прямым, чтобы избежать напряжений изгиба.

Электрическое подключение (4-жильный экранированный кабель):

• Красный провод → Плюс питания (12～24В постоянного тока)

• Черный провод → Земля (GND)

• Синий провод → 485A

• Белый провод → 485B

Внимательно проверьте последовательность проводов перед включением питания. Рекомендуется выполнить гидроизоляционную обработку всех точек подключения для обеспечения долгосрочной эксплуатационной надежности.

Часто задаваемые вопросы

В1. Какой принцип измерения у NBL-WQ-TSA-4?

Использует международный стандартный метод рассеяния света под углом 90°, вычисляя значение мутности путем обнаружения интенсивности света, рассеянного в вертикальном направлении, с высокой точностью и низкой цветовой интерференцией.

В2. Поддерживает ли доступ по протоколу Modbus к системам PLC или SCADA?

Поддерживает стандартный протокол Modbus RTU и может напрямую подключаться к различным промышленным системам управления через интерфейс RS-485, одновременно сохраняя выход 4-20мА для гибкой интеграции.

В3. Каковы требования к расходу и давлению установки датчика?

Рекомендуемый входной расход ≤300 мл/мин, давление ≤0,2 МПа. Стабильное давление воды и соответствующий расход являются ключом к обеспечению точности измерений. Рекомендуется использовать с регулятором расхода давления.

В4. Как выполнить калибровку на месте?

Поддерживает двухточечную калибровку (нулевая точка + наклон). Перед калибровкой рекомендуется очистить измерительное окно и проточную ячейку. Использовать жидкость с нулевой мутностью и стандартный раствор. Измерительная грань датчика должна быть погружена ниже поверхности жидкости и удалена от дна стакана.

В5. Какова частота ежедневного обслуживания?

Регулярно проверять и очищать измерительное окно и внутреннюю часть проточной ячейки. В зависимости от условий качества воды рекомендуется проводить полную очистку каждые 1-3 месяца. Калибровку следует проводить в соответствии с установленными циклами, если это требуется компетентным органом.

В6. Можно ли использовать в морской воде или высококоррозионных средах?

Продукт в основном предназначен для сред пресной воды и муниципального водоснабжения. Длительное воздействие морской воды или сильно коррозионных сред требует оценки совместимости материалов и усиленной гидроизоляционной обработки проводки.

В7. Можно ли настроить длину кабеля?

Стандартная конфигурация — кабель длиной 5 метров. Другие длины могут быть настроены в соответствии с требованиями проекта. Пожалуйста, подтвердите с нашей технической командой перед настройкой.

В8. Какой срок гарантии на продукт?

Предоставляется годовая гарантия с даты продажи. Это не включает неисправности, вызванные неправильным использованием, работой вне спецификаций или повреждениями, вызванными человеческим фактором.

Онлайн-датчик мутности NiuBoL NBL-WQ-TSA-4 предлагает системным интеграторам и инженерным подрядчикам надежное решение для мониторинга мутности благодаря профессиональному оптическому дизайну, надежным электрическим характеристикам и практичным функциям инженерной интеграции. Он не только помогает точно контролировать ключевые параметры качества воды, но и значительно снижает эксплуатационные расходы системы и повышает общее качество выполнения проектов.

Нужна поддержка в техническом выборе, таблица адресов регистров Modbus или примеры применения проекта? Добро пожаловать в любое время обращаться в техническую команду NiuBoL, мы предоставим вам комплексные решения для мониторинга качества воды.

Технический паспорт онлайн-датчика мутности NBL-WQ-TSA-4

NBL-WQ-TSA-4 Online Turbidity Sensor.pdf
