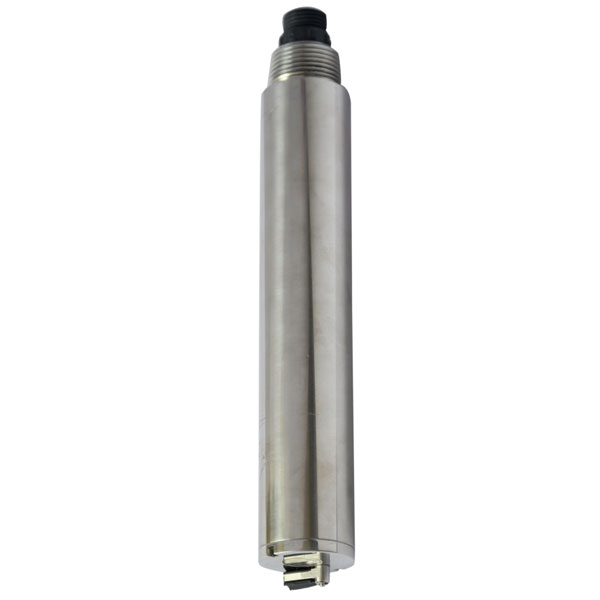

Онлайн-датчик концентрации ила NBL-WQ-MLSS-4S | Промышленный мониторинг качества воды для очистки сточных вод

Онлайн-датчик концентрации ила NiuBoL NBL-WQ-MLSS-4S использует технологию инфракрасного рассеянного света под углом 90°, специально разработан для мониторинга MLSS в процессах очистки сточных вод. Обладает высокой степенью защиты IP68, корпус из нержавеющей стали 316L, поддерживает протокол RS485 Modbus RTU и предоставляет высокоточные и высоконадежные промышленные решения для мониторинга качества воды.

Оптимизация эффективности процесса: промышленный онлайн-датчик концентрации ила (MLSS) NiuBoL

Преодоление проблем дрейфа измерения при высокой мутности, обеспечение стабильного долгосрочного цифрового мониторинга для экологической инженерии.

• Технология измерения инфракрасным рассеянным светом: Не подвержена влиянию помех от окружающего света, обеспечивает точные и линейные показания даже в средах с высокой концентрацией ила.

• Корпус двойного действия из нержавеющей стали 316L и АБС-пластика: Оптимизирован для сложных условий биологических реакторов, сочетает коррозионную стойкость и механическую прочность.

• Чрезвычайно простая интеграция в систему: Полностью цифровой выходной сигнал, поддержка стандартных протоколов, значительно сокращает цикл разработки для интеграторов.

Обзор продукта: Онлайн-датчик концентрации ила NBL-WQ-MLSS-4S

В биохимических процессах очистки сточных вод (таких как A2O, SBR, MBR) мониторинг в реальном времени концентрации взвешенных веществ в смешанном иле (MLSS) является ключом к поддержанию микробной активности и оптимизации коэффициентов рециркуляции. Традиционный ручной отбор проб и анализ обладает высокой гистерезисностью и не позволяет реализовать замкнутый контур управления.

Интегрированный онлайн-датчик концентрации ила NiuBoL NBL-WQ-MLSS-4S создан для решения этой промышленной проблемы. Он идеально объединяет волоконно-оптическую конструкцию с промышленным сигнальным преобразователем, способен в реальном времени улавливать сигналы рассеянного света, генерируемые взвешенными частицами в образце воды, и преобразовывать их в стандартные цифровые данные.

Ключевые технические преимущества онлайн-датчика концентрации ила NBL-WQ-MLSS-4S

1. Конструкция с обратным рассеянием и волоконной оптикой

Датчик использует высокостабильный инфракрасный светодиод в качестве источника света. Луч попадает в водную среду через точный волоконно-оптический путь. Используя эффект рассеяния света взвешенными частицами, измеряется интенсивность обратно рассеянного света, который в сочетании с фирменным алгоритмом компенсации линейности NiuBoL обеспечивает сверхширокий диапазон измерений от 0 до 20 000 г/л. Волоконно-оптическая конструкция не только уменьшает объем датчика, но и значительно повышает его помехозащищенность от естественного света и внешних паразитных засветок.

2. Надежность материалов в тяжелых рабочих условиях

Учитывая возможную химическую коррозию и физические воздействия в биореакторах и аэротенках, корпус NBL-WQ-MLSS-4S выполнен из нержавеющей стали 316L и инженерного пластика АБС. Эта комбинация материалов эффективно противостоит коррозии от бытовых сточных вод и некоторых промышленных стоков. В сочетании с конструкцией глубокого уплотнения IP68 датчик может длительно работать в режиме онлайн в средах глубиной до 20 метров, что снижает эксплуатационные и ремонтные расходы, вызванные повреждением оборудования.

3. Точная автоматическая температурная компенсация (Pt1000)

Точность измерения концентрации ила часто подвержена влиянию колебаний температуры окружающей среды. NiuBoL интегрировал высокочувствительный температурный датчик Pt1000 внутрь датчика. Компенсация температуры в реальном времени, выполняемая микропроцессором, устраняет ошибки измерений, вызванные сезонными изменениями или ростом температуры технологического процесса, гарантируя, что данные всегда соответствуют промышленному стандарту точности ±5% в диапазоне от 0 до 50°C.

4. Открытая цифровая связь, адаптированная к архитектуре IIoT

Для соответствия вызовам Индустрии 4.0 и интеллектуального управления водными ресурсами датчик стандартно оснащен интерфейсом RS-485 и строго следует протоколу Modbus/RTU. Интеграторы могут напрямую подключать датчик к ПЛК, удаленному терминалу (RTU) или облачному шлюзу без дорогостоящих вторичных преобразователей. Одновременно сохранена функция аналогового выхода 4-20 мА, обеспечивая идеальную обратную совместимость с традиционными системами управления.

Технические характеристики онлайн-датчика концентрации ила NBL-WQ-MLSS-4S

Типичные сценарии применения

• Биологические реакторы очистки сточных вод: Мониторинг концентрации MLSS в аэротенках и линиях возврата ила для достижения автоматического управления рециркуляцией и энергоэффективной аэрацией.

• Мониторинг сбросов: Мониторинг в реальном времени содержания взвешенных веществ в сбрасываемой воде для обеспечения соответствия сброса в конце процесса и предотвращения экологических рисков.

• Очистка исходной воды на водопроводных станциях: Мониторинг концентрации поступающей исходной воды в песколовках для оптимизации дозировки флокулянтов.

• Управление промышленными процессами: Применяется для мониторинга промышленных жидкостей, таких как промывка в горнодобывающей промышленности, рекуперация целлюлозных волокон и т.д., для отслеживания изменений концентрации шлама в реальном времени.

Инструкции по установке и руководство по электрическому подключению

Рекомендации по физической установке

1. Расстояние от стены: При установке датчик должен быть направлен вертикально вниз, измерительная поверхность должна находиться на расстоянии не менее 5 см от боковой стенки и не менее 10 см от дна резервуара, чтобы избежать завышенных показаний, вызванных отражением от стен.

2. Избегание пузырьков: При использовании в аэротенках старайтесь избегать расположения непосредственно над зонами с интенсивным выделением пузырьков или используйте перегородки для направления потока, чтобы предотвратить помехи от пузырьков на оптическом окне.

Определение электрических подключений

Датчик использует 5-жильный экранированный кабель. Для обеспечения безопасности оборудования, пожалуйста, внимательно проверьте следующие определения перед подключением:

• Красный провод: Плюс питания (12 ~ 24В постоянного тока)

• Черный провод: Земля питания (GND)

• Синий провод: RS-485 A

• Зеленый провод: RS-485 B

• Желтый провод: Выход тока 4-20мА (если используется только цифровая связь, изолируйте и оставьте этот провод неподключенным)

Совет по безопасности: Все соединения кабелей должны быть профессионально гидроизолированы. Если кабель подвергается воздействию сильного света или коррозионных газов, рекомендуется использовать защитную оболочку. Кабель должен свободно свисать и не должен быть перетянут.

Часто задаваемые вопросы (ЧЗВ)

В1. Требует ли датчик концентрации ила NiuBoL частой калибровки?

О: Нет. Благодаря использованию метода инфракрасного рассеяния и высокостабильного источника света рекомендуется проводить проверку калибровки каждые 3-6 месяцев в стабильных рабочих условиях.

В2. Почему датчик не показывает ноль в чистой воде?

О: Это может быть вызвано загрязнением окна или слишком близким расположением датчика ко дну резервуара. Сначала очистите окно и выполните калибровку нулевой точки.

В3. Можно ли использовать этот датчик для измерения промышленных сточных вод, содержащих морскую воду?

О: Да. Корпус изготовлен из нержавеющей стали 316L, которая обладает хорошей стойкостью к солевому туману и коррозии, но следует уделять внимание регулярной очистке морских организмов с оптического окна.

В4. Возникнет ли конфликт, если сигнал 4-20мА и RS-485 подключены одновременно?

О: Нет. NBL-WQ-MLSS-4S поддерживает двойной выход сигнала, что удобно для одновременного получения данных локальными дисплеями и удаленными облачными платформами.

В5. Что вызывает внезапный значительный скачок данных во время работы?

О: Проверьте, не намотаны ли на датчик крупные взвешенные предметы (например, тряпки, пластиковые пакеты) или не прилипли ли к измерительному окну пузырьки воздуха.

В6. Что означает разрешение измерения 0,001 г/л?

О: Это означает, что датчик может обнаруживать изменения концентрации ила до 1 мг/л, обеспечивая отличную чувствительность в условиях низкой концентрации.

В7. Могу ли я самостоятельно удлинить кабель датчика?

О: Да, но для удлинения рекомендуется использовать экранированную витую пару. Общая длина после удлинения не должна превышать 1000 метров (для RS-485), и напряжение питания должно быть стабильным.

В8. Поддерживает ли датчик функцию автоматической очистки в режиме онлайн?

О: Эта модель (4S) ориентирована на интегральную конструкцию и рекомендует регулярную ручную чистку. Если требуется функция автоматической очистки щеткой, обратитесь к нашим инженерам по продажам для получения решений из высококлассной серии NiuBoL с функцией самоочистки.

Онлайн-датчик концентрации ила NiuBoL NBL-WQ-MLSS-4S стал "звездным продуктом" в области интеграции экологической инженерии благодаря своему прочному и долговечному корпусу из стали 316L, помехозащищенной волоконно-оптической технологии и стандартизированному цифровому интерфейсу Modbus. В современную эпоху, где делается акцент на точное дозирование, энергосбережение и сокращение выбросов, наличие стабильного и надежного датчика мониторинга является гарантией качества выполнения проекта.

Ищете ли вы датчик качества воды, который может значительно сократить жалобы на эксплуатацию и обслуживание и повысить уровень автоматизации вашего проекта?
