Онлайн-датчик мутности NBL-WQ-TS-408-S | Профессиональный измеритель мутности для инженерии водоочистки

Онлайн-датчик мутности NiuBoL NBL-WQ-TS-408-S использует метод рассеяния света под углом 90°, поддерживает протокол RS485/Modbus RTU и выход 4-20мА. Корпус из 316L и защита IP68 обеспечивают высокую точность и сильную помехоустойчивость, специально разработан для интеграции промышленного IoT и инжиниринга водоочистки.

Онлайн-датчик мутности NiuBoL, предоставляющий высокоточные интегрированные решения для промышленной водоочистки

В проектах мониторинга муниципальных сточных вод, промышленной оборотной воды или поверхностных вод часто возникают дрейфы данных мутности из-за внешних световых помех? Недостаточный уровень защиты датчика приводит к частым повреждениям от проникновения воды? Или при подключении к системам ПЛК или SCADA возникают дополнительные затраты на разработку из-за несовместимых протоколов связи?

Интегрированный онлайн-датчик мутности NiuBoL NBL-WQ-TS-408-S непосредственно решает ключевые проблемы инженерной интеграции. Продукт поставляется со стандартным протоколом RS-485 (Modbus RTU) и выходом тока 4-20мА, готов к использованию; чистый кварцевый оптический тракт в сочетании с инфракрасным источником света принципиально противостоит световым помехам окружающей среды; защита IP68 и корпус из нержавеющей стали 316L соответствуют самым строгим требованиям онлайн-мониторинга.

Основные преимущества

• Бесшовная интеграция: Стандартный протокол RS-485 Modbus RTU, сокращающий циклы разработки и отладки системных интеграторов.

• Помехозащищенный оптический тракт: Чистый кварцевый оптический тракт + принцип инфракрасного рассеяния под углом 90°, устраняя влияние внешнего естественного света на измерения низкой мутности.

• Чрезвычайно низкая стоимость обслуживания: Встроенная конструкция щетки очистки, эффективно снижающая частоту ручной очистки, обеспечивая долгосрочную эксплуатационную стабильность.

Обзор продукта

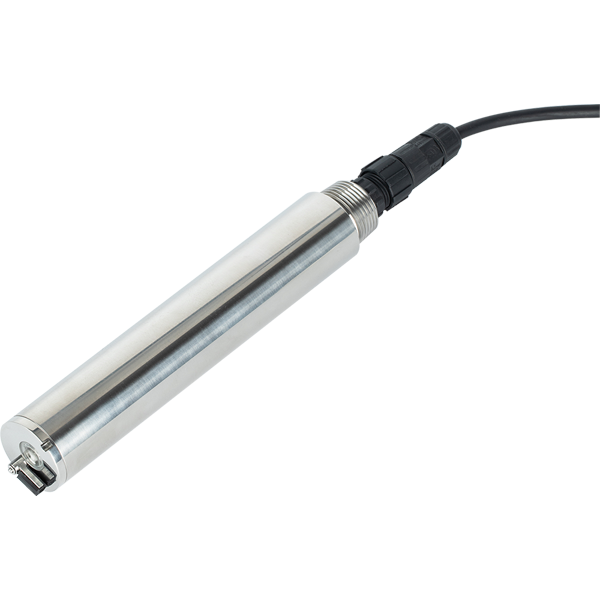

NBL-WQ-TS-408-S — это профессиональный прибор для измерения мутности в режиме онлайн, разработанный NiuBoL для сценариев промышленного IoT и автоматизированной водоочистки. Датчик разработан на основе классического принципа метода рассеяния света под углом 90°. Когда вещества мутности в образце воды вызывают рассеяние падающего света, высокоточный фотодетектор захватывает интенсивность рассеянного света в направлении, перпендикулярном падающему свету, и комбинирует ее с внутренней калибровочной кривой для линеаризации, в конечном итоге выдавая точные значения мутности.

Встроенный датчик температуры Pt1000 реализует автоматическую температурную компенсацию, обеспечивая согласованность измерений в различных водных температурных средах. Будь то вода с низкой мутностью или промышленные сточные воды с высокой мутностью, этот датчик может обеспечить надежную и непрерывную поддержку данных, что делает его идеальным выбором для инженерных подрядчиков при построении стабильных сетей мониторинга качества воды.

Ключевые технические преимущества

Помехозащищенный оптический дизайн на аппаратном уровне и высокая стабильность

Традиционные турбидиметры легко подвержены влиянию рассеянного света в наружных или ярко освещенных заводских средах. NBL-WQ-TS-408-S использует инфракрасный светодиодный источник света и чистую кварцевую оптическую систему. Рассеивающие характеристики инфракрасного света на мутных веществах более стабильны, а чистый кварцевый материал обладает отличной светопропускаемостью и чрезвычайно низким коэффициентом теплового расширения. В сочетании с архитектурой приема рассеянного света под углом 90° он точно экранирует прямой и преломленный свет, значительно повышая помехозащищенность данных в сложных световых условиях.

Промышленная нержавеющая сталь 316L и защита IP68

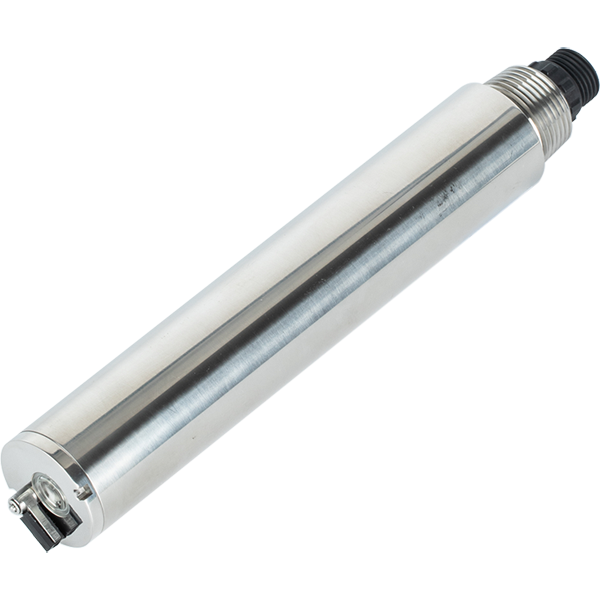

Корпус датчика полностью изготовлен из нержавеющей стали 316L, обладающей высокой коррозионной стойкостью и механической прочностью, легко справляясь с различными агрессивными водными средами (включая морскую воду). Весь прибор достигает уровня защиты IP68, поддерживая длительную стабильную работу на глубинах воды до 20 метров, эффективно изолируя водяной пар, пыль и коррозионные газы, значительно снижая частоту отказов оборудования.

Архитектура связи, ориентированная на инженерную интеграцию

Учитывая эффективность подключения системных интеграторов, датчик изначально поддерживает промышленный стандартный протокол связи RS-485 (Modbus RTU), легко подключаясь к различным ПЛК, DTU, сборщикам данных и облачным платформам. Он также предоставляет опциональный аналоговый выход 4-20мА, идеально совместимый с традиционными старыми системами мониторинга. Широкодиапазонная конструкция питания (12～24В постоянного тока) и сверхнизкое энергопотребление всего 0,2Вт позволяют ему превосходно работать в удаленных станциях мониторинга на солнечной энергии.

Интеллектуальный дизайн самоочистки и безобслуживания

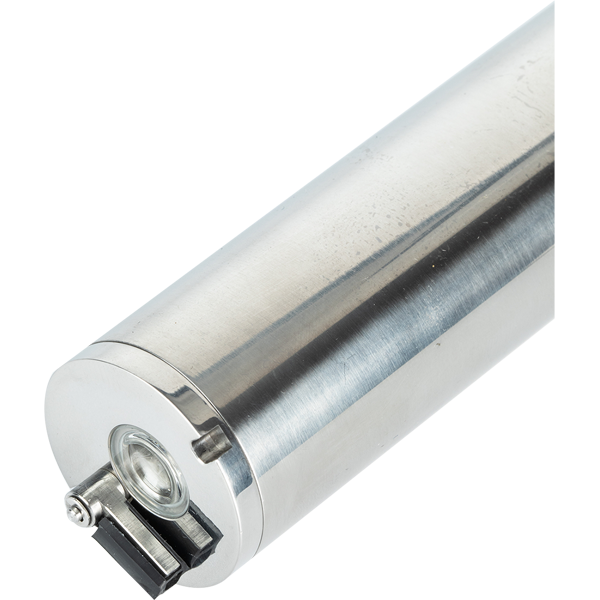

Загрязнение измерительного окна является основной причиной искажения данных турбидиметра. Эта машина инновационно интегрирует механическую автоматическую чистящую щетку, которая может автоматически удалять прикрепленные предметы, водоросли или ил с поверхности окна во время интервалов измерения, значительно продлевая цикл ручного обслуживания и обеспечивая непрерывность и достоверность данных.

Профессиональные технические параметры

Типичные сценарии применения

• Муниципальное водоснабжение и канализация, очистные сооружения: Используется для непрерывного мониторинга мутности в ключевых точках, таких как сток отстойника, вторичный отстойник, до и после дезинфекции, для обеспечения соответствия качества стока.

• Промышленная оборотная охлаждающая вода и питательная вода котлов: Мониторинг в реальном времени содержания взвешенных веществ в промышленных водных системах, предотвращение образования накипи в трубопроводах и износа оборудования, оптимизация циклов сброса сточных вод.

• Автоматические станции мониторинга поверхностных вод и водоисточников: Подходит для безлюдных станций мониторинга в реках, озерах, водохранилищах и других полевых условиях, дизайн помехозащищенного оптического тракта не боится наружного яркого света.

• Вода для пищевых продуктов, напитков и фармацевтическая вода: В режиме низкого диапазона (0-20 NTU, разрешение 0,01), соответствует требованиям высокоточного обнаружения крайне низкой мутности в производственных процессах, таких как очищенная вода и инъекционные растворы.

Руководство по подключению и установке

Электрические спецификации подключения

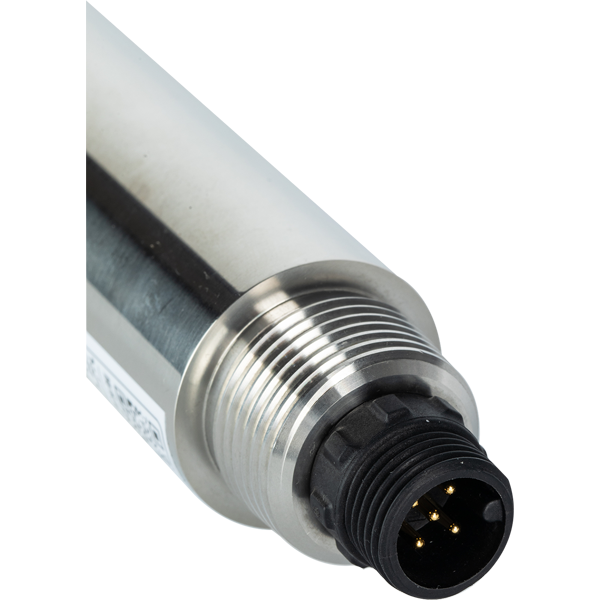

Кабель датчика представляет собой 5-жильный экранированный кабель, стандартная последовательность проводов определяется следующим образом:

• Красный провод: Плюс питания (12～24В постоянного тока)

• Черный провод: Земля питания (GND)

• Синий провод: Клемма RS-485 A

• Белый провод: Клемма RS-485 B

• Желтый провод: Выход тока 4-20мА (можно оставить неподключенным, если не выбран)

Инженерные советы: Поскольку кабель часто находится в подводных или высоковлажных условиях, все клеммы подключения должны быть надежно защищены от воды и коррозии (рекомендуется использовать водонепроницаемую ленту или водонепроницаемые соединительные коробки). Пользовательские удлинительные кабели также должны иметь соответствующие антикоррозийные и водонепроницаемые свойства. Перед включением питания обязательно проверьте последовательность проводов, чтобы предотвратить повреждение устройства из-за обратного подключения или короткого замыкания.

Требования к погружной установке

При использовании резьбы 3/4 NPT для установки в трубопровод или на кронштейне обратите внимание на пространственное расстояние: Измерительная поверхность датчика должна находиться на расстоянии не менее 5 см от боковой стенки резервуара или трубопровода и не менее 10 см от дна, чтобы избежать искажения измерений из-за мертвых зон потока воды или осаждения ила на дне. Кабель в воде должен оставаться естественно свободным и не должен быть натянут под напряжением, чтобы избежать разрыва внутренних жил.

Часто задаваемые вопросы

В1. Какие протоколы связи поддерживает датчик? Можно ли его подключить напрямую к облачной платформе?

Датчик изначально поддерживает стандартный протокол RS-485 (Modbus RTU). Если требуется прямое подключение к облачной платформе, необходимо добавить блок передачи данных RS485 в TCP/IP или RS485 в 4G DTU между ними.

В2. Почему влияние внешнего света велико при измерении низкой мутности? Как этот продукт решает эту проблему?

Образцы воды с низкой мутностью имеют высокую светопропускаемость, и внешний рассеянный свет может легко проникать через образец воды и улавливаться приемником, вызывая ложные высокие значения. NiuBoL использует инфракрасный светодиодный источник света определенной длины волны в сочетании с конструкцией узкого угла обзора чистого кварцевого оптического тракта, принимая только специфическое рассеянное свет под углом 90°, изолируя помехи видимого света на уровне физического оборудования.

В3. Какую глубину воды может выдержать степень защиты IP68 устройства для подводной работы?

При обычном рабочем давлении до 0,2 МПа датчик может стабильно работать в течение длительного времени на глубинах воды до 20 метров, полностью удовлетворяя потребности установки в различных глубоких колодцах, больших кессонах или подводных интегрированных шкафах.

В4. Требует ли автоматическая чистящая щетка внешнего управления?

Команда управления работой чистящей щетки была интегрирована во внутреннюю логику датчика или в регистры Modbus. Хост-компьютер может инициировать действие очистки, отправляя инструкции. За конкретными адресами управляющих регистров обратитесь к приложению руководства по продукту.

В5. Какой общий цикл калибровки? Как выполнить калибровку?

Рекомендуется устанавливать цикл калибровки (обычно 1-3 месяца) в соответствии с требованиями природоохранных органов или фактической серьезностью качества воды. Используйте двухточечный метод: сначала выполните калибровку нуля в жидкости с нулевой мутностью, затем калибровку наклона в стандартной жидкости. Каждый раз ждите стабилизации показаний 3-5 минут.

В6. Когда измерительное окно загрязнено, но чистящая щетка не может полностью его очистить, как выполнить ручную очистку?

Вы можете использовать смесь бытового моющего средства и водопроводной воды, и аккуратно протереть внешнюю поверхность и измерительное окно влажной мягкой тканью. Не используйте твердые предметы для скребка, чтобы не поцарапать чистое кварцевое стекло и не вызвать постоянной деградации оптических характеристик.

В7. Если на объекте требуется только аналоговый сигнал, как подключить желтый провод?

Если система собирает только сигнал 4-20мА, подключите желтый провод к положительному полюсу аналогового входа устройства сбора, а отрицательный полюс устройства сбора разделяет землю с черным проводом (GND) датчика. Если эта функция не приобретена, желтый провод оставьте неподключенным, и это не повлияет на связь RS485.

В8. Каков срок гарантии на продукт?

NiuBoL предоставляет годовую гарантийную службу с даты продажи. Каждое устройство прошло 72-часовые испытания на старение и стабильность перед выходом с завода. В течение гарантийного срока неисправности, вызванные повреждениями не по вине человека, ремонтируются или заменяются бесплатно.

В сегодняшнем быстром развитии промышленного IoT стабильное, точное и легко интегрируемое базовое сенсорное устройство является краеугольным камнем успеха всей системы мониторинга качества воды. Онлайн-датчик мутности NiuBoL NBL-WQ-TS-408-S действительно достигает "без забот, без усилий и с низкими эксплуатационными расходами" для системных интеграторов благодаря строгому оптическому дизайну, надежной защите и стандартным протоколам связи.

Если вы в настоящее время планируете проекты муниципальных сточных вод, станций поверхностных вод или промышленной водоочистки и сталкиваетесь с проблемами нестабильных данных мутности или сложного подключения оборудования, нажмите кнопку справа или ниже, чтобы получить руководство по выбору продукта и таблицу регистров Modbus. Наши технические инженеры предоставят вам бесплатную оценку решения по интеграции сети.
