Полносpektровый многопараметрический онлайн-датчик NBL-WQ-FUV-200 | Комплексный мониторинг ХПК, ОУВ и мутности

Многофункциональный онлайн-сенсор полного спектра NiuBoL NBL-WQ-FUV-200 не требует реагентов и интегрирует мониторинг параметров, таких как ХПК, COD, мутность. RS485 Modbus/RTU для легкой интеграции, с автоматической компенсацией мутности и конструкцией, защищенной от помех, подходит для рек, промышленных сточных вод и других сценариев. Защита IP68, стабильная в долгосрочной перспективе и не требует обслуживания.

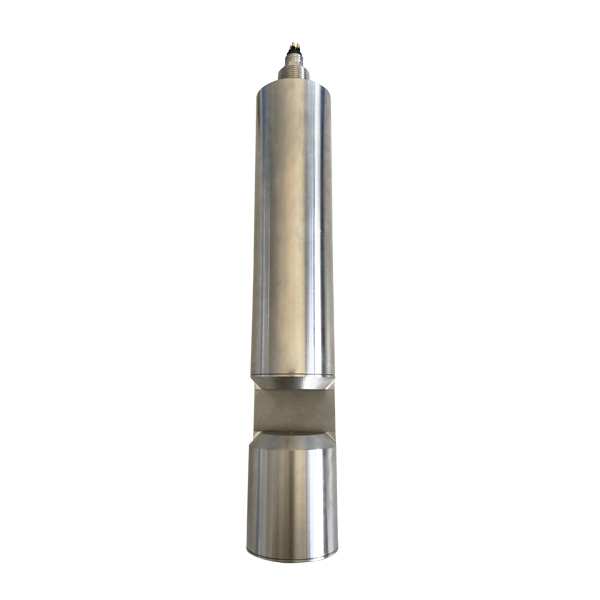

Онлайн-мультипараметрический датчик полного спектра NBL-WQ-FUV-200

Без реагентов, точная трассировка полным спектром, переопределение новых стандартов онлайн-мониторинга качества воды

Традиционный мониторинг качества воды требует частой замены реагентов, имеет запаздывание данных и высокие затраты на обслуживание? NiuBoL NBL-WQ-FUV-200 использует передовой метод поглощения полного спектра, с ксеноновой лампой в качестве источника света, охватывая диапазон от ближнего ультрафиолета до ближнего инфракрасного излучения. Одно измерение одновременно выводит ключевые показатели, такие как ХПК, БПК, COD, цветность и мутность. Без реагентов, без обслуживания, легкая интеграция, предоставляя системным интеграторам и инжиниринговым подрядчикам по-настоящему надежные решения онлайн-мониторинга качества воды.

Три основных аргумента для продаж

• Без реагентов, нулевое загрязнение: Чисто оптическое измерение, полностью без потребления химических реагентов и вторичного загрязнения, значительно снижая операционные затраты.

• Автоматическая компенсация мутности, высокая точность даже в сложных водах: Встроенный интеллектуальный алгоритм, эффективно устраняет помехи от взвешенных веществ, предоставляет достоверные данные даже в мутных условиях.

• RS485 Modbus/RTU, легкая интеграция промышленного уровня: Стандартный цифровой интерфейс, низкое энергопотребление, легко подключается к различным ПЛК, DTU и IoT-платформам, монтаж и отладка в один шаг.

Обзор продукта Многофункционального онлайн-сенсора полного спектра NBL-WQ-FUV-200

NBL-WQ-FUV-200 - это многофункциональный датчик, разработанный NiuBoL для непрерывного онлайн-мониторинга качества воды. Он интегрирует микроволоконный спектрометр, импульсную ксеноновую лампу и адаптивный алгоритм. Без каких-либо реагентов он может в реальном времени захватывать характеристики поглощения полного спектра водных масс в диапазоне 200-800 нм.

Сравнивая характерные пики поглощения различных загрязнителей (таких как органические вещества, факторы цвета), датчик может точно количественно определять несколько параметров качества воды. Более того, его уникальный алгоритм предварительно компенсирует помехи от взвешенных частиц разных размеров, что делает его особенно подходящим для водных сред с определенной мутностью, таких как поверхностные воды, мониторинг процессов очистных сооружений и промышленные сбросы. Датчик использует материал из нержавеющей стали 316L и степень защиты IP68, соответствуя различным сложным требованиям установки, таким как погружение и типы трубопроводов.

Основные технические преимущества Многофункционального онлайн-сенсора полного спектра NBL-WQ-FUV-200

1. Высокоточная оптическая система, стабильность, заложенная в базовом дизайне

• Импульсная ксеноновая лампа: По сравнению с традиционными светодиодами или галогенными лампами, ксеноновые лампы имеют высокую интенсивность света, широкий спектральный диапазон, длительный срок службы и не требуют прогрева, обеспечивая достаточную энергию в ультрафиолетовом и инфракрасном диапазонах, с низким температурным дрейфом и затуханием.

• Полнодиапазонный захват: Не точечное или двухволновое измерение. Непрерывный спектральный анализ может эффективно идентифицировать изменения в составе воды и избегать недостатков одноканальных измерений, подверженных помехам.

• Спектральная калибровка: Калибровка кривой полного спектра выполняется на заводе. Пользователям требуется только деионизированная вода для базовой калибровки на месте, просто и надежно.

2. Интеллектуальный алгоритм защиты от помех, мутность больше не проблема

• Автоматическая компенсация мутности: Встроенная модель коррекции рассеяния, которая может в реальном времени разделять дополнительное ослабление, вызванное рассеянием взвешенных частиц, эффективно уменьшая перекрестные помехи мутности, так что параметры, такие как ХПК и цветность, поддерживают точность ±5% полной шкалы в диапазоне 0~400 NTU.

• Адаптация к динамическому качеству воды: При быстрых изменениях мутности воды не требуется вмешательство человека. Датчик может автоматически корректировать коэффициенты компенсации, обеспечивая достоверность трендов данных.

3. Инжиниринговый дизайн, адаптированный для непрерывного онлайн-мониторинга

• Полная водонепроницаемая защита IP68: Корпус из нержавеющей стали 316L, устойчивый к коррозии и солевым брызгам, подходит для длительного погружения в реки, городские сточные воды, аквакультуру и промышленные сбросы.

• Низкое энергопотребление 0.2Вт@12В: Типичное энергопотребление составляет всего 0,2 Вт, что поддерживает солнечные или аккумуляторные станции, значительно снижая затраты на распределение энергии системы.

• Интерфейс RS485, протокол Modbus/RTU: Стандартная промышленная шина, максимальная дальность передачи до 1200 метров, легко устанавливается на существующие сборщики данных или RTU. Протокол открыт, с полными примерами кода, разработка и отладка эффективны.

• Антивибрационное и противоударное исполнение: Компактная конструкция, отсутствие уязвимых вращающихся частей (опционально щетка самоочистки), кабельный разъем использует водонепроницаемый штекер M16-5, проводка надежная и прочная.

4. Полное отсутствие обслуживания, снижение совокупной стоимости владения

• Нет реагентов, нет насосов/трубок, нет риска засорения клапанов.

• Оптическое окно рекомендуется регулярно очищать в зависимости от степени загрязнения на месте (не ежедневная операция). После 18 месяцев непрерывной работы требуется только заводское обслуживание динамического уплотнительного устройства (версия с щеткой самоочистки).

• Чрезвычайно низкие годовые затраты на рабочую силу и расходные материалы, особенно подходит для необслуживаемых станций.

Технические характеристики Многофункционального онлайн-сенсора полного спектра NBL-WQ-FUV-200

Примечание: Значения ХПК, COD, БПК откалиброваны на основе эталонных веществ. Для конкретных проб воды рекомендуется выполнить 10-20 комплектов сравнительных корректировок с лабораторными стандартными методами для получения лучшей корреляции.

Типовые сценарии применения

• Мониторинг поверхностных вод и речных участков: Мониторинг в реальном времени тенденций органического загрязнения (ХПК/COD) и изменений мутности в реках и озерах, поддержка длительной работы без реагентов.

• Мониторинг процессов городских очистных сооружений: Установка на выходе аэротенка или вторичного отстойника для быстрой обратной связи по эффекту удаления ХПК и цветности и помощь в точной регулировке процессов.

• Мониторинг промышленных сбросов: Реагирование на внезапные сбросы в химической, текстильной, фармацевтической и других отраслях. Полный спектр может помочь выявить аномальные полосы и предупредить о рисках превышения.

• Раннее оповещение о безопасности воды источников и питьевой воды: Мониторинг органических веществ, цветности и других показателей в исходной воде как первичный дозор для процессов предварительной обработки.

• Аквакультура и экологическая реставрация: Низкое энергопотребление и отсутствие обслуживания, подходит для развертывания на больших площадях, отслеживает растворенные органические вещества и мутность для обеспечения среды аквакультуры.

Монтаж и подключение

Электрическое подключение (экранированный кабель 4-жильный скрученный)

Предостережения:

• Перед подключением отключите питание, строго проверьте порядок проводов, чтобы избежать повреждения оборудования из-за неправильного подключения.

• Все соединения кабелей должны быть гидроизолированы (заполнение герметиком или водонепроницаемая распределительная коробка), особенно в условиях длительного погружения или наружного монтажа.

• Рекомендуется добавлять защитные втулки к кабелю датчика, чтобы избежать износа или натяжения.

Требования к установке

• Датчик должен быть погружен как минимум на 30 см ниже самого низкого уровня воды, чтобы избежать воздействия на поверхность.

• Установить горизонтально, с измерительным окном, обращенным к направлению потока воды, чтобы обеспечить своевременное обновление пробы воды.

• Избегать установки в местах с плотными пузырьками или в стоячих водах.

Часто задаваемые вопросы (FAQ)

В1. Требуется ли NBL-WQ-FUV-200 регулярная замена реагентов?

О: Нет. Датчик использует метод полного спектра, не требует химических реагентов, полностью без загрязнения и без реагентного обслуживания.

В2. Влияет ли большое количество взвешенных веществ в воде на измерения?

О: Датчик имеет встроенный алгоритм автоматической компенсации мутности, который может значительно подавлять помехи высокой мутности на такие параметры, как ХПК и цветность. Однако, в условиях чрезвычайно высокой мутности (>400 NTU) или высокой концентрации пузырьков, рекомендуется добавить предварительную обработку или скорректировать положение установки.

В3. Могут ли выходные данные датчика быть напрямую подключены к существующим ПЛК или DTU?

О: Да. Датчик использует стандартный протокол Modbus/RTU и интерфейс RS485, а также предоставляет стандартную таблицу регистров, что позволяет быстро подключиться к основным ПЛК, таким как Siemens, Mitsubishi, Delta, и различным DTU.

В4. Измеряются ли параметры, такие как ХПК, БПК и COD, непосредственно?

О: Датчик устанавливает корреляционные модели на основе спектральных характеристик поглощения и стандартных веществ (например, KHP для ХПК) и выдает эквивалентные значения. Для конкретных проб воды рекомендуется выполнить 10-20 наборов сравнительных корректировок с лабораторными стандартными методами для получения лучшей корреляции.

В5. Надежна ли водонепроницаемость датчика при длительном погружении в воду?

О: Весь прибор имеет степень защиты IP68 (может непрерывно погружаться под давлением 0,1 МПа, примерно 10 метров водяного столба), а корпус выполнен из нержавеющей стали 316L. Однако, кабельный разъем должен быть герметизирован пользователем, и предоставляется водонепроницаемый разъем.

В6. Нужно ли часто чистить окно датчика?

О: Это зависит от степени загрязнения воды. В общих условиях поверхностных вод рекомендуется проверять и чистить каждые 1-2 недели. Для выпусков сточных вод это может быть сокращено до еженедельной или менее. При очистке используйте мягкую ткань, смоченную чистой водой или мягким моющим средством, и избегайте царапин на оптическом окне.

В7. Каков диапазон рабочего напряжения датчика? Потребляемая мощность действительно низкая?

О: Поддерживает 12-24 В постоянного тока (±10%), типичное энергопотребление составляет всего 0,2 Вт (примерно 17 мА при 12 В), что идеально подходит для полевых систем, работающих на солнечной энергии или батареях.

В8. Если я хочу заказать более длинные кабели или специальные монтажные кронштейны, может ли NiuBoL их предоставить?

О: Да. Стандартная поставка включает 5-метровый кабель, более длинные расстояния (например, 10 метров, 20 метров) могут быть заказаны индивидуально. Одновременно, NiuBoL предоставляет нержавеющие кронштейны для погружной установки и поплавковые решения. Пожалуйста, проконсультируйтесь с инженерами по продажам для получения подробной информации.

В эпоху промышленного IoT, стремящегося к эффективности и качеству данных, мониторинг качества воды больше не должен быть обременен потреблением реагентов, сложным обслуживанием и дрейфом данных. NiuBoL NBL-WQ-FUV-200 переопределяет многопараметрический онлайн-мониторинг с помощью технологии полного спектра.

Для интеграторов: стандартный протокол Modbus, низкое энергопотребление, простая установка, и минимальное обслуживание раз и навсегда.
      Для инжиниринговых компаний: надежная конструкция 316L/IP68, автоматический алгоритм компенсации мутности, стабильная работа даже в сложных условиях.
      Для конечных пользователей: самый быстрый отклик на уровне секунд, отсутствие расходных материалов, значительное снижение совокупной стоимости владения.

Технический паспорт Многофункционального онлайн-датчика полного спектра NBL-WQ-FUV-200

Многофункциональный онлайн-датчик полного спектра NBL-WQ-FUV-200.pdf
