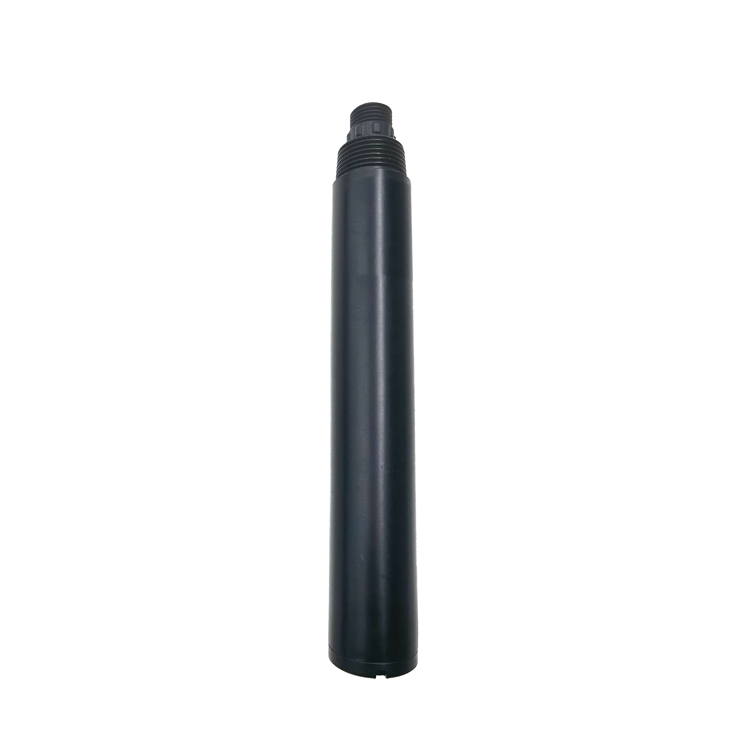

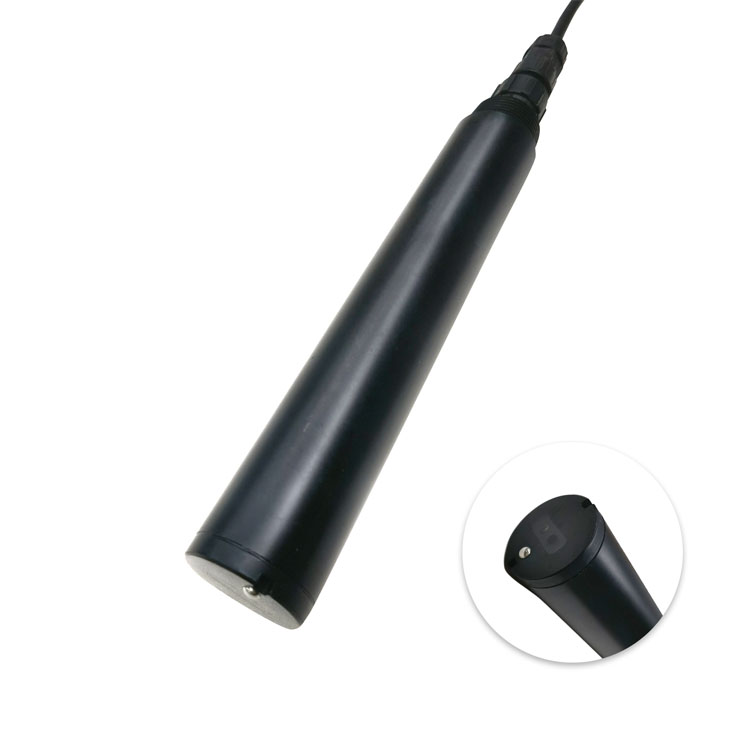

NBL-ZS-206 Онлайн-датчик мутности воды

Встроенный онлайн-датчик мутности NBL-ZS-206 разработан и изготовлен с использованием принципа измерения мутности рассеянным светом. Когда луч света падает на образец воды, свет рассеивается мутным веществом в образце воды, и интенсивность рассеянного света в направлении, перпендикулярном падающему свету, измеряется и сравнивается с внутренним калибровочным значением для расчета мутности в образце воды. Степень линеаризуется для вывода конечного значения.

Принцип рассеянного света под углом 90°, встроенный датчик температуры.

Поддержка RS-485, протокола Modbus/RTU.

Оптоволоконная структура, сильная устойчивость к внешнему световому воздействию.

Инфракрасный светодиодный источник света с высокой стабильностью.

Степень защиты IP68, глубина воды до 20 метров.

Удобный, быстрый, стабильный и простой в обслуживании.

Технические характеристики онлайн-датчика мутности воды NBL-ZS-206

1. Принцип работы датчика мутности воды

Встроенный онлайн-датчик мутности NBL-ZS-206A разработан и изготовлен с использованием принципа измерения мутности рассеянным светом. Когда луч света падает на образец воды, свет рассеивается мутным веществом в образце воды, и интенсивность рассеянного света в направлении, перпендикулярном падающему свету, измеряется и сравнивается с внутренним калибровочным значением для расчета мутности в образце воды. Степень линеаризуется для вывода конечного значения.

Принцип рассеянного света под углом 90°, встроенный датчик температуры.

Поддержка RS-485, протокола Modbus/RTU.

Оптоволоконная структура, сильная устойчивость к внешнему световому воздействию.

Инфракрасный светодиодный источник света с высокой стабильностью.

Степень защиты IP68, глубина воды до 20 метров.

Удобный, быстрый, стабильный и простой в обслуживании.

2. Установка и электрическое подключение

2.1. Установка

Требования к расстоянию при установке: держитесь на расстоянии более 5 см от боковой стенки и более 10 см от дна.

2.2. Электрическое подключение

a) Красный провод - кабель питания (12～24 В)

b) Черный провод - заземляющий провод (GND)

c) Синий провод - 485A

d) Белый провод - 485B

После завершения проводки ее следует тщательно проверить, чтобы избежать неправильного подключения, прежде чем подавать питание.

Характеристики кабеля: Учитывая, что кабель в течение длительного времени погружен в воду (включая морскую) или находится на воздухе, все точки проводки должны быть водонепроницаемыми, а пользовательский кабель должен обладать определенной коррозионной стойкостью.

3. Обслуживание

3.1. Процедуры и методы обслуживания

3.1.1 График обслуживания

Чистота измерительного окна очень важна для поддержания точных показаний.

3.1.2 Метод обслуживания

Внешняя поверхность датчика: очистите внешнюю поверхность датчика водопроводной водой, если остались остатки мусора, протрите влажной мягкой тканью, для некоторых стойких загрязнений можно добавить немного бытового моющего средства в водопроводную воду для очистки.

Проверьте кабель датчика: кабель не должен быть натянут, когда он работает нормально, в противном случае легко порвать провод внутри кабеля и сделать датчик неработоспособным.

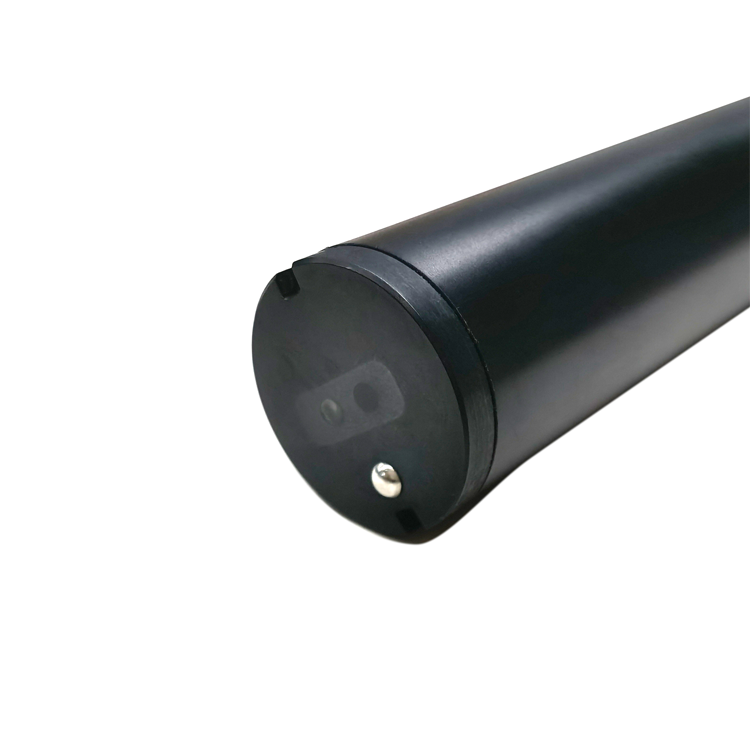

Проверьте измерительное окно датчика на наличие грязи, щетка для очистки работает нормально.

3.1.3 Примечание:

Зонд содержит чувствительные оптические и электронные компоненты. Убедитесь, что зонд не подвергается сильным механическим воздействиям. Внутри зонда нет компонентов, которые должны обслуживаться пользователем.

4. Калибровка датчиков

a) Калибровка нуля: возьмите необходимое количество раствора с нулевой мутностью в большой стакан, поместите датчик вертикально в раствор, передний конец датчика должен находиться на расстоянии не менее 10 см от дна стакана, и калибровка нуля будет выполнена после стабилизации значения в течение 3-5 минут. Инструкции см. в приложении.

b) Калибровка наклона: зонд датчика помещается в стандартный раствор, передний конец датчика находится на расстоянии не менее 10 см от дна стакана, и калибровка наклона выполняется после стабилизации значения в течение 3-5 минут. Инструкции см. в приложении.

Технический паспорт онлайн-датчика мутности воды NBL-ZS-206

NBL-ZS-206 Online Turbidity Water Quality Sensor.pdf
