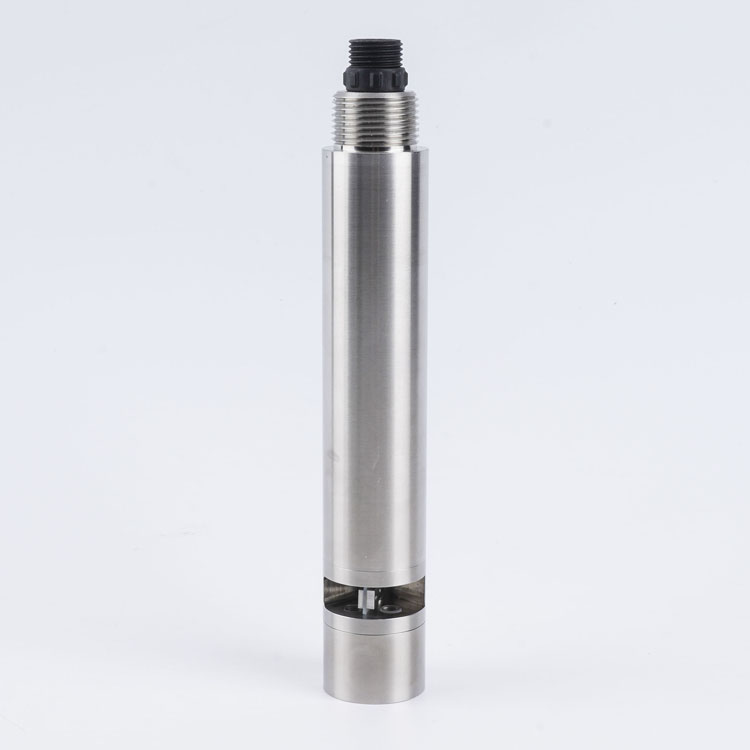

Онлайн-датчик качества воды для измерения ХПК NBL-COD-208

1. Принцип работы

Многие органические соединения, растворенные в воде, поглощают ультрафиолетовый свет. Поэтому количество растворенных органических загрязнителей в воде можно точно измерить, измеряя, насколько эти органические вещества поглощают УФ-свет на длине волны 254 нм. Онлайн-датчик ХПК COD-208 использует два источника света: один — ультрафиолетовый свет для измерения содержания ХПК в воде, а другой — опорный свет для измерения мутности воды. Кроме того, ослабление оптического пути компенсируется с помощью специального алгоритма, а помехи от взвешенных частиц могут быть устранены в определенной степени, чтобы добиться более стабильного и надежного измерения. Особенности продукта: не требует реагентов, не загрязняет, более экономичен и экологичен. Небольшой размер, простая установка и непрерывный мониторинг качества воды. Измерение параметров ХПК, мутности и температуры. Автоматическая компенсация помех от мутности. С чистящей щеткой для предотвращения биологического обрастания. Небольшой дрейф, быстрая реакция, более точное измерение. Отличная стабильность даже при долгосрочном мониторинге. Не требует обслуживания, имеет длительный срок службы и низкую стоимость использования. Цифровой датчик, интерфейс RS-485, протокол Modbus/RTU. Конструкция с низким энергопотреблением, помехоустойчивая конструкция.

Технические параметры онлайн-датчика качества воды по ХПК

2. Особенности продукта датчика качества воды по ХПК:

Не требует реагентов, не загрязняет, более экономичен и экологичен

Небольшой размер, простая установка и непрерывный мониторинг качества воды

Измерение параметров ХПК, мутности и температуры

Автоматическая компенсация помех от мутности

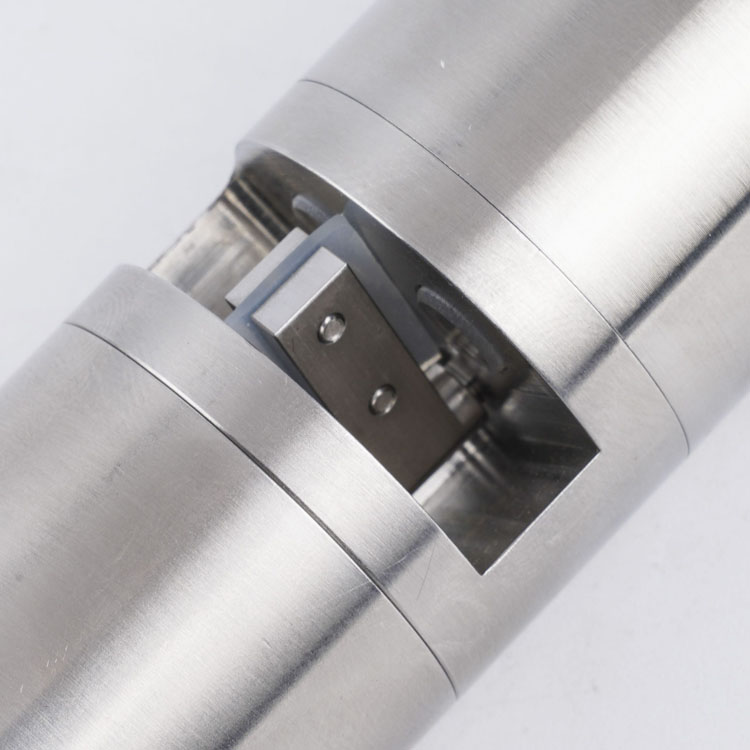

С чистящей щеткой для предотвращения биологического обрастания

Небольшой дрейф, быстрая реакция, более точное измерение

Отличная стабильность даже при долгосрочном мониторинге

Не требует обслуживания, имеет длительный срок службы и низкую стоимость использования

Цифровой датчик, интерфейс RS-485, протокол Modbus/RTU

Конструкция с низким энергопотреблением, помехоустойчивая конструкция

3. Электрическое подключение

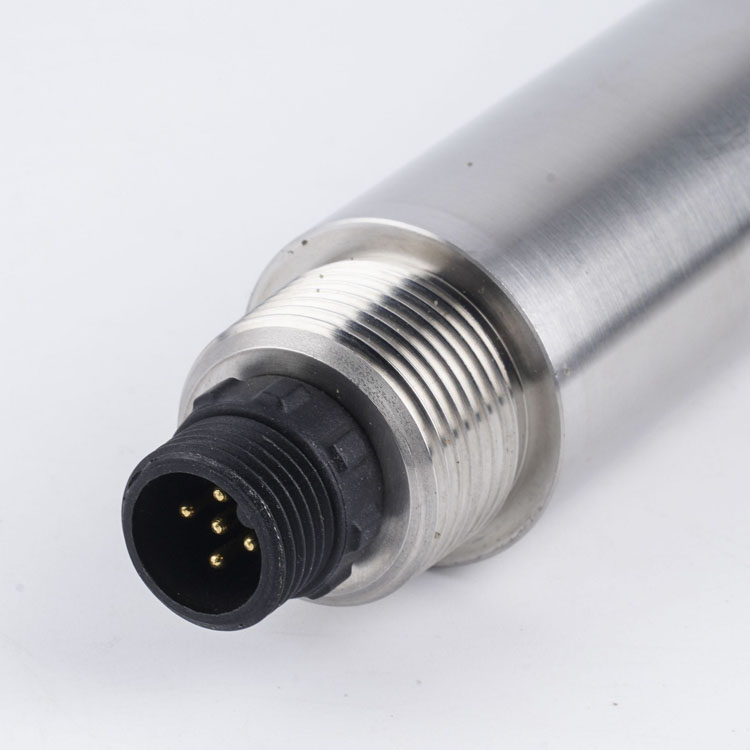

Кабель представляет собой 4-жильный экранированный витой провод, последовательность жил:

Красная линия — кабель питания (12-24 В постоянного тока)

Черная линия — заземляющий провод (GND)

Синяя линия — 485A

Белая линия — 485B

После завершения монтажа следует тщательно проверить, чтобы избежать неправильного подключения перед включением питания.

Характеристики кабеля: учитывая, что кабель погружен в воду (включая морскую) или находится на воздухе в течение длительного времени, кабель имеет определенную коррозионную стойкость. Все соединения кабеля внешним диаметром Φ6 мм имеют водонепроницаемую защиту.

4. Обслуживание и уход

1. График и метод обслуживания

1.1 График обслуживания

Для обеспечения точных измерений важна очистка, а регулярная чистка датчика способствует стабильности данных.

Задача по обслуживанию | Рекомендуемая частота обслуживания

Калибровка датчика (если требуется компетентным органом) | Согласно графику обслуживания, требуемому компетентным органом

Обслуживание и проверка самоочищающейся щетки | Возвращать на завод каждые 18 месяцев для проверки и обслуживания самоочищающейся щетки

Примечание: Частота обслуживания в приведенной выше таблице является только рекомендацией. Пожалуйста, обслуживайте датчик в соответствии с фактическим использованием датчика.

5. Калибровка датчика

5.1 Калибровка мутности:

1) Нулевая калибровка: Возьмите небольшое количество жидкости для калибровки мутности из большого стакана и поместите датчик вертикально в раствор. Через 3-5 минут, когда значение стабилизируется, проведите нулевую калибровку. Инструкции см. в приложении.

2) Калибровка наклона: Поместите датчик в раствор и поместите его в стандартный раствор 100 NTU. Через 3-5 минут, когда значение стабилизируется, проведите калибровку наклона. Инструкции см. в приложении.

5.2 Калибровка ХПК:

1) КФК (калий фталат водород, C8H5KO4), как часто используемый краситель для экологических исследований, может быть использован для калибровки ХПК.

2) Приготовление стандартного раствора

а) Точно взвесьте 0,8503 г КФК в колбу на 1000 мл. Добавьте дистиллированную или деионизированную воду до максимальной отметки. Этот раствор представляет собой раствор ХПК 1000 мг/л.

б) Возьмите 100 мл этого раствора в колбу на 1000 мл и наполните ее дистиллированной или деионизированной водой до максимальной отметки. После перемешивания концентрация ХПК составила 100 мг/л. Раствор с концентрацией 20 мг/л был приготовлен таким же образом.

в) Концентрированный стандартный раствор (шаг 2.1) хранили в черном стеклянном флаконе и хранили при низкой температуре для предотвращения разложения. Разбавленный стандарт (шаг 2.2) необходимо использовать в течение 24 часов после приготовления.

5.3 Калибровка (2-точечная калибровка)

1) Калибровка 0～200 мг/л

A. Поместите датчик в раствор ХПК 5 мг/л и убедитесь, что все световые пути погружены под воду >2 см и не имеют пузырьков воздуха. Выполните нулевую калибровку согласно команде в приложении.

B. Поместите датчик в раствор ХПК 200 мг/л и выполните калибровку наклона согласно команде в приложении.

2) Калибровка 0～500 мг/л

A: Поместите датчик в раствор ХПК 20 мг/л и убедитесь, что все световые пути погружены под воду ≥2 см и не имеют пузырьков воздуха. Выполните нулевую калибровку согласно команде в приложении.

B. Поместите датчик в раствор ХПК 400 мг/л и выполните калибровку наклона согласно команде в приложении.

6. Предупреждение:

КФК имеет риск развития рака, поэтому следует надевать перчатки.

При калибровке сначала откалибруйте температуру, затем мутность, а затем ХПК.

Если при калибровке наклона значение датчика не меняется в течение 3 минут, снова подайте питание после его отключения.

7. Меры предосторожности

Избегайте попадания солнечных лучей на датчик

Пожалуйста, не прикасайтесь к датчику рукой

Избегайте контакта с поверхностью датчика во время измерения и калибровки

Избегайте любого механического воздействия (давления, царапин и т. д.) непосредственно на датчик во время использования.
