Онлайн-датчик ионов фторида NBL-WQ-FLU-4 | Для производства полупроводников, обработки металлов и очистки питьевой воды

Серия онлайн-датчиков ионов фторида NiuBoL NBL-WQ-FLU-4 использует технологию кристаллической мембранной ионоселективной электродной (ИСЭ) технологии, со встроенной автоматической температурной компенсацией и цифровым передатчиком. Поддерживает протокол RS485 Modbus RTU, специально разработана для мониторинга сточных вод в полупроводниковой промышленности, питьевой воды и промышленных процессов дефторирования, предоставляя высокоточные и долговечные решения для онлайн-мониторинга фторида.

Точный контроль концентрации фторида: онлайн-датчик фторида (фтора) промышленного класса NiuBoL

Преодоление болевых точек дрейфа показаний в сложных измерениях качества воды, выбор для долгосрочной стабильности для интеграторов систем.

• Запатентованная технология кристаллического мембранного электрода: Чрезвычайно низкая скорость экссудации микропористого солевого моста, сверхустойчивая эталонная система, срок службы значительно превышает аналогичные продукты.

• Архитектура раздельного передатчика: Цифровой выходной сигнал, высокая помехозащищенность, поддерживает стабильную передачу на расстояние более 1000 метров.

• Промышленный протокол Modbus: Стандартный интерфейс RS485, легко интегрируется с ПЛК и системами цифрового производства, снижая затраты на интеграцию.

Обзор онлайн-датчика ионов фторида NBL-WQ-FLU-4

В таких отраслях, как производство полупроводников, обработка металлов и водоочистка питьевой воды, контроль концентрации ионов фторида в реальном времени связан не только с соблюдением нормативов сбросов, но и напрямую влияет на безопасность и качество процесса. Традиционные ручные колориметрические методы или дорогостоящие ионные хроматографы не могут удовлетворить потребности в непрерывном круглосуточном мониторинге и имеют высокие эксплуатационные расходы.

Отдельный онлайн-датчик ионов фторида серии NiuBoL NBL-WQ-FLU-4 сочетает передовую технологию кристаллических мембранных ионоселективных электродов (ИСЭ) с интеллектуальными схемами передатчика. Измеряя разность потенциалов, генерируемую ионами фторида на чувствительной мембране электрода, и комбинируя ее с алгоритмом нелинейной коррекции NiuBoL, он обеспечивает быстрое и точное определение содержания фторида в водных средах. Как важный член семейства цифрового качества воды NiuBoL, он направлен на предоставление подрядчикам в области экологической инженерии и системным интеграторам комплексного, рентабельного и промышленного решения для мониторинга.

Ключевые технические преимущества онлайн-датчика ионов фторида NBL-WQ-FLU-4

1. Патентованная эталонная система и конструкция с увеличенным сроком службы

NBL-WQ-FLU-4 использует запатентованный электрод для ионов фторида. Его главное преимущество заключается в эталонной системе: внутренний эталонный раствор подвергается чрезвычайно медленному физическому выпотеванию через микропористый солевой мост под постоянным давлением не менее 100 кПа (1 бар). Эта конструкция обеспечивает долгосрочную стабильность диффузионного потенциала, эффективно предотвращает обратное проникновение внешней среды, загрязняющей электрод, и делает срок службы электродов NiuBoL значительно превышающим срок службы обычных промышленных электродов на рынке.

2. Цифровая передача и сверхбыстрый отклик

Датчик интегрирует преобразователь высокоимпедансного входа и систему автоматической температурной компенсации Pt1000. В среде от 0 до 40°C датчик может автоматически корректировать влияние температуры воды на ионную активность. В сочетании с алгоритмами цифровой фильтрации его время отклика (T90) составляет менее 60 секунд, позволяя захватывать мгновенные колебания концентрации фторида в промышленных процессах и предоставлять справочную информацию в реальном времени для систем автоматического дозирования.

3. Разнообразие вариантов материалов

Для адаптации к различным сценариям промышленного применения NiuBoL предлагает два варианта материала корпуса:

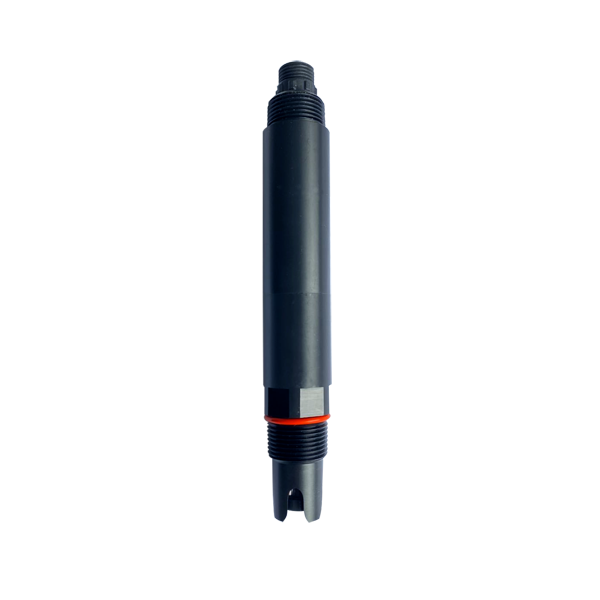

• Модель 4A: Использует POM и АБС-пластик, обладает хорошей химической стабильностью и электроизоляцией.

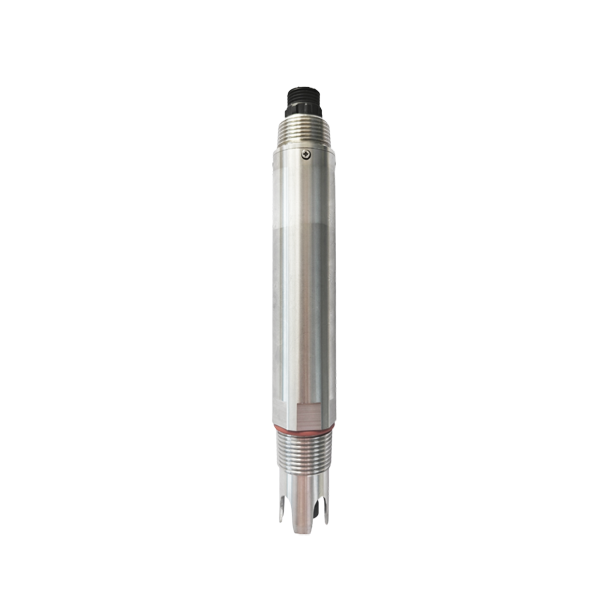

• Модель 4S: Обновлена до корпуса из нержавеющей стали 316L, обладает повышенной ударной прочностью и механической надежностью, подходит для более суровых производственных условий.

4. Комплексная защита и удобство интеграции

Датчик имеет истинную степень защиты IP68, поддерживает не только погружной монтаж, но его встроенная трубная резьба NPT 3/4 дюйма также может быть легко ввинчена в различные стандартные трубные тройники или интерфейсы резервуара. Стандартный протокол RS485 Modbus RTU позволяет устанавливать несколько датчиков на одном шлюзе, значительно упрощая полевую разводку кабелей.

Технические характеристики онлайн-датчика ионов фторида NBL-WQ-FLU-4

Типичные сценарии применения

• Очистка сточных вод в полупроводниковой и фотоэлектрической промышленности: Мониторинг концентрации фторида в сточных водах на выходе из систем очистки для обеспечения соответствия качества воды после осаждения фторида кальция стандартам сброса.

• Мониторинг сетей питьевой воды: Мониторинг содержания фторида в режиме реального времени в районах с избытком фтора и в процессах фторирования для обеспечения безопасности питьевой воды для населения.

• Обработка металлов и гальваника: Контроль концентрации ионов фторида в промывочных ваннах или химических полирующих растворах для поддержания стабильности процесса.

• Системы автоматизации лабораторий: Подключение в качестве онлайн-датчиков к станциям мониторинга циркулирующей воды в лабораториях для предоставления непрерывных цифровых записей.

Руководство по установке и техническому обслуживанию

1. Ключевой угол установки

Особое примечание: В связи с физическими характеристиками внутренней структуры ионоселективного электрода датчик НЕ ДОЛЖЕН устанавливаться вверх ногами или горизонтально. Измерительный конец должен быть направлен вниз и установлен с наклоном не менее 15 градусов или более.

2. Маркировка электрических проводов (5-жильный экранированный кабель)

• Красный провод: Плюс питания (12～24В постоянного тока)

• Черный провод: Общий провод питания (земля, GND)

• Синий провод: RS-485 A

• Зеленый провод: RS-485 B

• Желтый провод: 4-20мА (опционально, оставить неподключенным, если не используется)

3. Ежедневное обслуживание

• Активация: Перед использованием или после хранения в сухом состоянии электрод необходимо замочить в водопроводной воде на 24 часа для активации.

• Очистка поверхности: При наличии отложений на кристаллической мембране промыть дистиллированной водой. Не допускать контакта электрода с органическими силиконовыми смазками.

Часто задаваемые вопросы (ЧАВО)

В1. Каков типичный срок службы электрода датчика ионов фторида NiuBoL?

О: При нормальных рабочих условиях, благодаря запатентованной конструкции микропористого солевого моста с постоянным давлением, срок службы электрода обычно больше, чем у обычных электродов. Электрод является расходным материалом. NiuBoL предоставляет гарантию 6 месяцев на электродную часть.

В2. Почему диапазон измерения pH ограничен 4～10?

О: При pH < 4 ионы фторида образуют плавиковую кислоту (HF), и датчик не может определять молекулярный фтор; при pH > 10 ионы гидроксида вызывают серьезные помехи для фторидного электрода, влияя на точность показаний.

В3. Поддерживает ли датчик прямое подключение к программному обеспечению для конфигурации?

О: Полностью поддерживается. Через стандартный протокол Modbus RTU вы можете напрямую подключать датчики NiuBoL к распространенному программному обеспечению для конфигурации, сенсорным панелям или системам SCADA.

В4. Можно ли устанавливать датчик горизонтально на боковой поверхности трубы?

О: Не рекомендуется. Для обеспечения эффективного контакта между внутренней эталонной системой и чувствительной мембраной необходимо поддерживать наклон не менее 15°. Если труба узкая, рекомендуется использовать обходной монтаж или специально разработанный фитинг под углом 45°.

В5. После получения продукта, если показания отклоняются, нужно ли немедленно выполнять калибровку?

О: Электрод был тщательно откалиброван перед отправкой с завода. Из-за различий в условиях окружающей среды рекомендуется активировать его в водопроводной воде в течение 24 часов перед повторным тестированием. Если ошибка все же выходит за пределы диапазона, обратитесь к руководству для двухточечной калибровки.

В6. Измерительное окно выглядит немного мутным, повлияет ли это на показания?

О: После длительного использования кристаллическая мембрана может стать полупрозрачной, обычно достаточно промывки. Если данные по-прежнему неточны после калибровки, это означает, что электрод, возможно, вышел из строя и требует замены.

В7. Включает ли NiuBoL случайным образом калибровочные растворы?

О: Да. Стандартная комплектация данного продукта включает по 100 мл калибровочных растворов 1 мг/л и 10 мг/л, что удобно для интеграторов для проведения предварительной настройки на месте.

В8. Можно ли использовать его в морской воде?

О: Материал POM обладает определенной коррозионной стойкостью. Однако следует обратить внимание на потенциальные помехи от других ионов в морской воде. Рекомендуется проконсультироваться с технической командой NiuBoL для оценки применимости.

Датчик NiuBoL NBL-WQ-FLU-4 демонстрирует превосходную промышленную надежность в области мониторинга фторида в воде благодаря своей стабильной эталонной системе и архитектуре цифрового передатчика. Мы стремимся предоставлять интеграторам по всему миру простые в установке, малообслуживаемые и высокоцифровые сенсорные интерфейсы.

Профессиональная поддержка: Наш процесс контроля качества включает 72-часовые динамические тесты на старение, чтобы гарантировать, что каждый датчик NiuBoL соответствует строгим требованиям инженерных площадок.

Ищете надежное решение для мониторинга для модернизации автоматизации процессов промышленной дефторирования? NiuBoL готов стать надежной опорой для ваших проектов в области цифровой воды!

Технический паспорт онлайн-датчика ионов фторида NBL-WQ-FLU-4

Онлайн-датчик ионов фторида NBL-WQ-FLU-4.pdf
