Решение системы онлайн-мониторинга качества воды бассейна: Инженерное руководство по применению датчика pH NBL-WQ-PH и датчика остаточного хлора NBL-WQ-CL

Решение NiuBoL для системы онлайн-мониторинга качества воды в бассейнах: инженерное руководство по применению датчика pH NBL-WQ-PH и датчика остаточного хлора NBL-WQ-CL

Система онлайн-мониторинга качества воды в плавательных бассейнах обеспечивает автоматический сбор данных, беспроводную передачу, облачный анализ и связанное управление за счет сбора в реальном времени ключевых параметров, таких как остаточный хлор, значение pH и температура. Она предоставляет надежное инженерное решение для управления качеством воды для системных интеграторов, поставщиков решений IoT, подрядчиков проектов и инжиниринговых компаний.

Датчик pH NiuBoL NBL-WQ-PH и датчик остаточного хлора NBL-WQ-CL используют протокол RS-485 Modbus RTU и поддерживают бесшовную интеграцию с системами ПЛК, АСУ ТП и SCADA, удовлетворяя потребности в непрерывном онлайн-мониторинге плавательных объектов, бассейнов отелей и общественных плавательных сооружений. В данной статье основное внимание уделено коммерческим закупкам и аспектам реализации проектов, подробно описаны технические характеристики продуктов, сценарии применения, руководство по выбору, особенности интеграции и нормы обслуживания, чтобы помочь инженерным командам оптимизировать проектирование системы и снизить затраты на весь жизненный цикл.

Инженерная необходимость системы онлайн-мониторинга качества воды в бассейнах

Как часто посещаемое общественное место, качество воды в плавательных бассейнах напрямую связано с санитарной безопасностью и соответствием эксплуатационным требованиям. В соответствии с соответствующими национальными стандартами, качество воды в плавательных бассейнах должно строго контролировать свободный остаточный хлор в диапазоне 0.3~1.0 мг/л, поддерживать значение pH в диапазоне 7.0~7.8, а также обращать внимание на такие параметры, как температура и мутность.

Традиционный ручной отбор проб и анализ имеют проблемы, такие как временная задержка и прерывистость данных, в то время как система онлайн-мониторинга может обеспечить круглосуточный мониторинг в реальном времени через циркуляционный отбор проб по трубопроводам, поддерживать автоматическое оповещение о превышении порогов и дозирование, эффективно повышая эффективность санитарного контроля и снижая операционную нагрузку на объекты.

Для системных интеграторов этот тип системы может быть быстро интегрирован в существующую платформу автоматизации зданий или IoT для достижения визуализации удаленных данных и централизованного управления несколькими объектами. Подрядчики проектов выигрывают от стандартизированного интерфейсного дизайна, сокращая сроки монтажа на объекте. Серия датчиков NiuBoL характеризуется степенью защиты IP68 и низким энергопотреблением, адаптируется к сложным условиям работы в закрытых и открытых бассейнах и обеспечивает долгосрочную стабильную работу.

Введение в основные компоненты онлайн-мониторинга качества воды NiuBoL для бассейнов

Компания NiuBoL выпустила онлайн-датчик pH NBL-WQ-PH и онлайн-датчик остаточного хлора NBL-WQ-CL для применения в бассейнах. Оба поддерживают цифровой вывод по протоколу Modbus RTU, что облегчает интеграцию в многопараметрические системы. Оба используют корпус из сплава ABS/PC с отличной коррозионной стойкостью и оснащены автоматической температурной компенсацией Pt1000 для исключения влияния колебаний температуры на точность измерений.

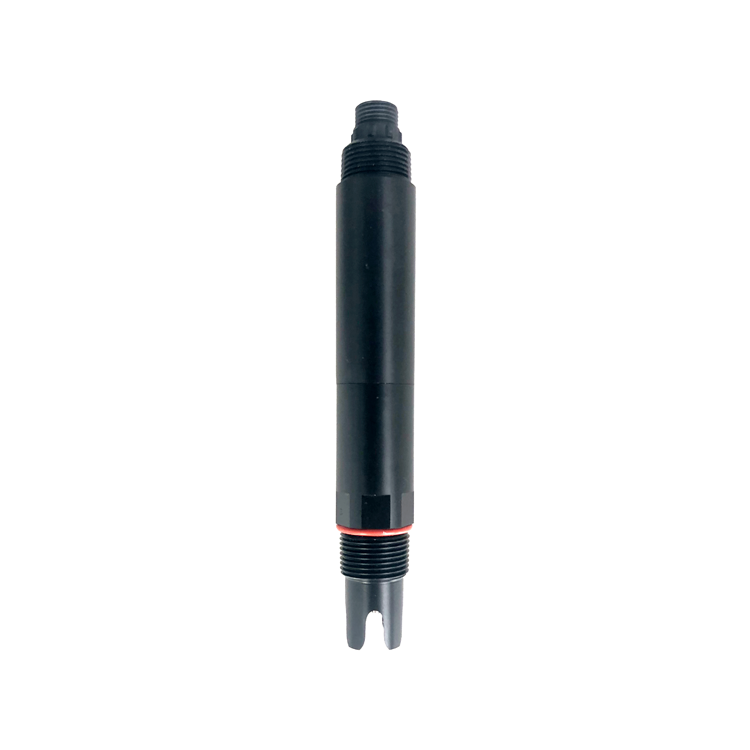

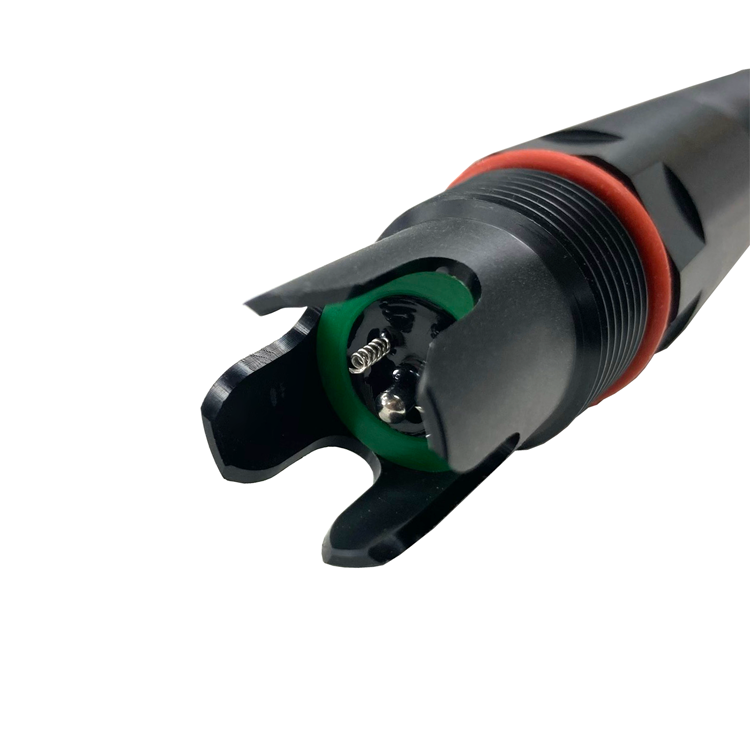

Датчик pH NBL-WQ-PH подходит для мониторинга качества окружающей воды и непрерывного измерения кислотно-щелочных растворов. Запатентованная технология стеклянного электрода позволяет внутреннему электролитному раствору медленно просачиваться через микроскопический солевой мостик при давлении ≥100 кПа, обеспечивая положительное просачивание более 20 месяцев, что значительно продлевает срок службы электрода. Конструкция с двойным дифференциальным усилителем с высоким импедансом повышает помехоустойчивость, время отклика T90 составляет менее 30 секунд, что делает его пригодным для потребностей высокочастотного мониторинга циркуляционных систем воды бассейнов.

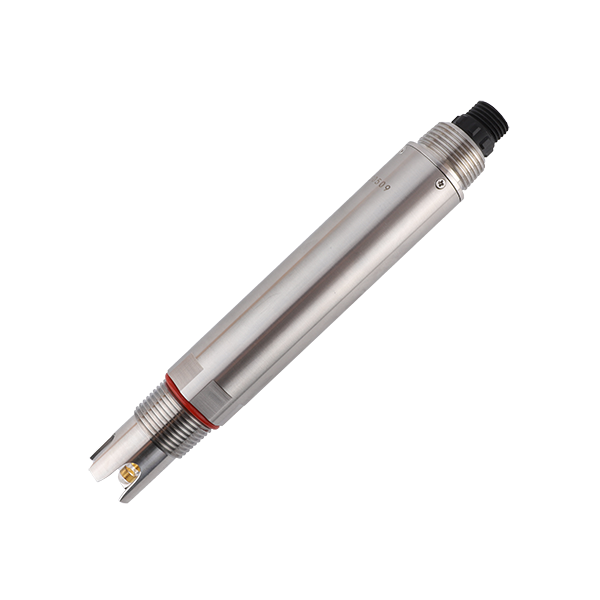

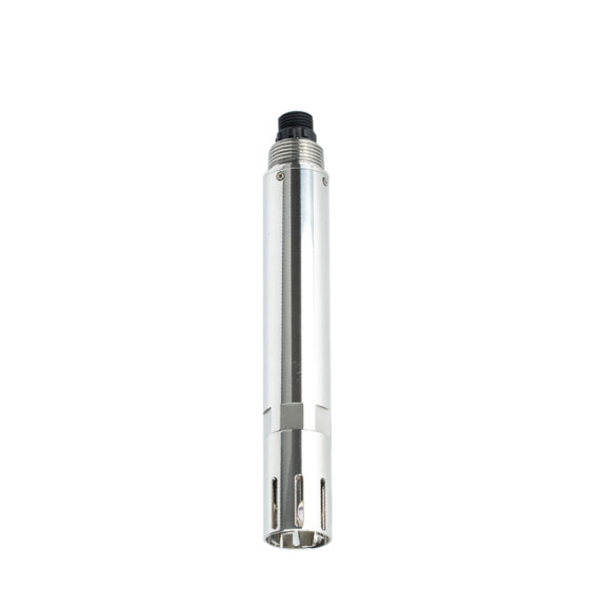

Датчик остаточного хлора NBL-WQ-CL использует принцип измерения методом постоянного напряжения и специально разработан для обработки питьевой воды, бассейнов и охлаждающей циркуляционной воды. Диапазон измерения охватывает 0~2.000 мг/л (в пересчете на HClO), с разрешением 0.001 мг/л и точностью ±5% или ±0.05 мг/л. Рабочие условия: pH 4~9, время отклика T90 менее 90 секунд, подходит для точного контроля эффективности дезинфекции в бассейнах.

Оба датчика поддерживают погружной монтаж или монтаж в проточную ячейку. Стандартный интерфейс 3/4 NPT облегчает подключение к существующим трубопроводным системам. Питание 12~24 В постоянного тока, потребляемая мощность всего 0.2 Вт при 12 В, что снижает общее энергопотребление системы.

Типичные сценарии применения мониторинга качества воды в бассейнах

Датчики NiuBoL широко используются в проектах онлайн-мониторинга качества воды для закрытых и открытых плавательных бассейнов, бассейнов с теплой водой, а также коммерческих плавательных объектов, таких как отели и фитнес-центры.

На крупных плавательных объектах система подает воду из бассейна к датчикам, установленным в проточных ячейках, с помощью насоса через трубопровод, обеспечивая синхронное непрерывное определение остаточного хлора и значения pH. Как только свободный остаточный хлор опускается ниже 0.3 мг/л или значение pH выходит за пределы 7.0~7.8, система может быть связана с дозирующими насосами для автоматической корректировки, чтобы обеспечить эффективность дезинфекции и комфорт для людей. Поставщики решений IoT могут дополнительно подключаться к облачным платформам для поддержки удаленного просмотра данных в реальном времени, исторических трендов и журналов тревог через мобильные телефоны или компьютеры, повышая эффективность централизованного обслуживания для нескольких объектов.

Для инжиниринговых подрядных проектов, таких как новые плавательные центры или модернизация существующих бассейнов, датчики NiuBoL могут быть объединены с датчиками мутности и температуры для формирования многопараметрических узлов мониторинга. Погружной монтаж подходит для уравнительных резервуаров или основных циркуляционных трубопроводов, в то время как монтаж в проточную ячейку подходит для требований точного отбора проб. Типичные сценарии также включают детские бассейны (требующие более строгого контроля pH для снижения раздражения кожи) и соревновательные бассейны (требующие быстрого реагирования на изменения дезинфекции при интенсивном использовании).

В условиях высоких температур и высокой влажности закрытых плавательных бассейнов степень защиты IP68 обеспечивает длительную работу датчиков в погруженном состоянии. Для проектов открытых бассейнов шина RS-485 может использоваться для передачи данных на большие расстояния, уменьшая сложность прокладки кабелей.

Руководство по выбору датчиков

При выборе необходимо комплексно учитывать условия качества воды в бассейне, требования к интеграции системы и удобство обслуживания.

• Измерение pH: рекомендуется NBL-WQ-PH. Подходит для стандартной циркуляционной воды бассейна (pH 7.0~7.8). Широкий диапазон 0~14.00 охватывает возможные экстремальные отклонения. Запатентованная эталонная система подходит для сценариев длительной непрерывной работы.

• Измерение остаточного хлора: рекомендуется NBL-WQ-CL. Нацелен на требования контроля свободного остаточного хлора 0.3~1.0 мг/л. Метод постоянного напряжения стабильно работает в диапазоне pH 4~9. Монтаж в проточную ячейку обеспечивает стабильную скорость потока (рекомендуется 30-60 л/ч).

• Интеграция многопараметрических систем: оба поддерживают протокол Modbus RTU и могут быть подключены к сторонним контроллерам или блокам сбора данных для одновременного сбора данных об остаточном хлоре, pH и температуре. Если в проекте требуется расширить мониторинг мутности или ОВП, рекомендуется зарезервировать адресное пространство RS-485.

• Адаптивность к окружающей среде: рабочая температура 0~50°C (pH) / 5~50°C (остаточный хлор), стойкость к давлению ≤0.2 МПа, подходит для большинства циркуляционных систем бассейнов. Стандартная длина кабеля составляет 5 метров и поддерживает индивидуальную настройку в соответствии с расстоянием прокладки кабелей на объекте.

Инженерные команды могут оценить количество датчиков и места их установки на основе объема бассейна, расхода циркуляции и нормативных требований. Обычно на основном циркуляционном трубопроводе устанавливаются 1-2 точки мониторинга, а вспомогательные резервуары для воды могут иметь отдельные узлы.

Особенности монтажа датчиков и интеграции систем

Перед установкой убедитесь, что поток воды в точке отбора проб стабилен, чтобы избежать влияния пузырьков или застойных зон на измерения. NBL-WQ-PH поддерживает погружной монтаж, с погружением 1/3 датчика в раствор. Для NBL-WQ-CL рекомендуется монтаж в проточную ячейку, при этом измерительная часть должна быть расположена рядом с водозаборником, а скорость потока должна контролироваться в пределах 30-60 л/ч для обеспечения стабильности измерений.

Для интеграции протокол RS-485 Modbus RTU поддерживает стандартные коды функций для считывания текущих значений, данных температурной компенсации и статуса оборудования. Рекомендуется использовать экранированные кабели с односторонним заземлением для подавления электромагнитных помех. При длине шины более 100 метров следует рассмотреть возможность использования повторителей или снижения скорости передачи данных. Цепь питания и сигнальная цепь должны быть разделены во избежание помех по общему проводу.

При интеграции системы данные с датчиков могут быть сопоставлены с аналоговыми сигналами или регистрами ПЛК для реализации связанного управления с дозирующими насосами и циркуляционными насосами. Подключение к облачной платформе требует настройки шлюза Modbus и поддерживает беспроводные способы передачи данных, такие как 4G/WiFi, для удобного удаленного обслуживания. Перед первым вводом в эксплуатацию выполните двухточечную калибровку датчика pH с использованием стандартного буферного раствора и завершите двухточечную калибровку датчика остаточного хлора в соответствии с инструкцией, чтобы обеспечить точную базовую линию.

Нормы эксплуатации и обслуживания датчиков

Для поддержания точности измерений техническое обслуживание датчиков должно быть включено в ежедневный план эксплуатации. Перед измерением очистите датчик в дистиллированной или деионизированной воде и промокните фильтровальной бумагой, чтобы избежать попадания примесей в воду бассейна. При простое тщательно очистите его и храните в защитном чехле, содержащем раствор хлорида калия концентрацией 3 моль/л.

Регулярно проверяйте сухость клеммных колодок. При наличии загрязнений протрите их безводным спиртом и высушите потоком воздуха. Избегайте длительного погружения в чистую воду или растворы белков, а также контакта с силиконовой смазкой. При появлении отложений на стеклянной мембране промойте разбавленной соляной кислотой и тщательно ополосните. После периода использования выполните калибровку прибором. Если стабильная калибровка все еще не достигается, датчик требует замены.

При установке NBL-WQ-CL в проточную ячейку регулярно проверяйте скорость потока и чистоту трубопровода, чтобы предотвратить влияние микробных обрастаний на время отклика. Стандартизированное обслуживание может продлить срок службы электрода в несколько раз по сравнению с обычными промышленными датчиками и снизить затраты на обслуживание проекта.

Технические параметры датчика pH NBL-WQ-PH

Технические параметры датчика остаточного хлора NBL-WQ-CL

Часто задаваемые вопросы

В1: Какие параметры в основном отслеживает система онлайн-мониторинга качества воды в бассейнах?

О: Ключевые параметры включают свободный остаточный хлор (0.3~1.0 мг/л), значение pH (7.0~7.8), температуру и дополнительно - мутность. Комбинация датчиков NiuBoL NBL-WQ-PH и NBL-WQ-CL может охватить основные требования.

В2: Какой способ установки подходит для датчика остаточного хлора NBL-WQ-CL?

О: Рекомендуется установка в проточную ячейку. Измерительная часть датчика должна располагаться близко к водозаборнику, скорость потока должна контролироваться в пределах 30-60 л/ч для обеспечения стабильности измерений.

В3: Как реализовать интеграцию с системой ПЛК?

О: Прямое подключение осуществляется через протокол RS-485 Modbus RTU. Поддерживаются стандартные коды функций для чтения данных pH, остаточного хлора и температуры. В проектах можно настроить независимые адреса, чтобы избежать конфликтов.

В4: Каков срок службы датчика pH в условиях бассейнов?

О: Запатентованная эталонная система обеспечивает положительное просачивание более 20 месяцев. При стандартизированном обслуживании срок службы значительно превосходит обычные промышленные электроды.

В5: Как реализуется автоматическое связывание при превышении порогов системой?

О: После подключения данных с датчиков к контроллеру можно установить пороговые значения для срабатывания релейного выхода, связывая с дозирующими насосами для корректировки остаточного хлора или значения pH.

В6: На что следует обратить внимание при первой калибровке после установки?

О: Используйте стандартный буферный раствор из той же партии для завершения двухточечной калибровки в одном временном окне, чтобы обеспечить согласованность показаний нескольких датчиков.

В7: Каково влияние низкотемпературных или высокотемпературных сред на измерения?

О: Встроенная температурная компенсация Pt1000 может корректировать отклонение потенциала электрода, но конечное отображаемое значение является фактическим значением при текущей температуре. В проектном проектировании можно установить звенья контроля температуры в соответствии с требованиями технологического процесса.

В8: Какую информацию необходимо предоставить при закупке для проекта, чтобы получить точные рекомендации по выбору?

О: Укажите такие параметры, как объем бассейна, расход циркуляции, место установки (погружной/проточная ячейка), требования к связи и длина кабеля, чтобы облегчить подбор оптимальной конфигурации.

Итог

Датчик pH NiuBoL NBL-WQ-PH и датчик остаточного хлора NBL-WQ-CL предоставляют стабильные и легко интегрируемые инженерные решения для проектов онлайн-мониторинга качества воды в бассейнах. Благодаря цифровому выходу Modbus RTU, защите IP68 и запатентованной технологии электродов они могут эффективно обеспечить точный контроль свободного остаточного хлора и значения pH, помогая системным интеграторам и инжиниринговым компаниям достичь эффективного и соответствующего нормам управления качеством воды. Стандартизированная установка, регулярная калибровка и техническое обслуживание являются ключом к обеспечению долгосрочной надежной работы системы. Для подтверждения технических параметров, тестирования прототипа или индивидуальных решений по интеграции, пожалуйста, свяжитесь с профессиональной командой NiuBoL для совместного продвижения высококачественной реализации проектов мониторинга качества воды в бассейнах.
