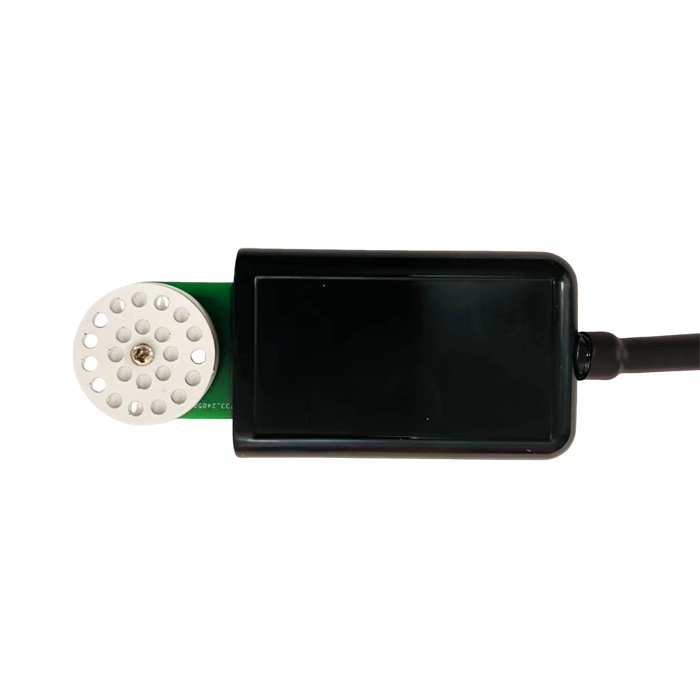

Датчик потенциала воды в почве | NBL-S-WPS

NBL-S-WPS Датчик водного потенциала почвы предназначен для локального измерения водного потенциала почвы при орошении, мониторинге стресса от засухи на посевах, гидравлических исследований почвы и сельскохозяйственных процессах IoT проекты. Он не просто сообщает содержание влаги в почве. Это помогает покупателю оценить, можно ли извлекать воду из почвы корнями растений.

Для закупок это различие имеет значение. Влажность почвы может быть высокой, а доступность воды в некоторых структурах почвы ограничена. Потенциал почвенной воды даёт инженерам и агрономам более прямой индикатор порогов орошения, оценки засухи и долгосрочных исследований движения воды в почве.

Какую проблему решает этот датчик почвенного потенциала воды?

В ирригационных проектах контролёру или управляющему фермой часто нужен чёткий пункт решения: орвать сейчас, подождать или проверить профиль почвы. Датчик почвенного водного потенциала подтверждает это решение, измеряя энергетическое состояние почвенной воды. При насыщении почвы водный потенциал близок к 0 кПа. По мере высыхания почвы значение становится более отрицательным.

NBL-S-WPS использует пористый материал с известной кривой задержки воды. После того как пористая часть достигает равновесия влаги с окружающей почвой, встроенный элемент датчика влажности измеряет состояние влажности пористого материала и преобразует его в водный потенциал почвы согласно кривой удержания воды.

Где NBL-S-WPS Вписывается в систему сельскохозяйственного мониторинга

В полной системе мониторинга датчик устанавливается на выбранной глубине почвы, затем подключается к метеостанции, регистратору данных, RTU, PLC или IoT Ворота сквозь RS485. Контроллер опрашивает Modbus регистр, преобразует подписанное целочисленное значение и сохраняет результат для анализа орошения или предупреждения о засухе.

Для NiuBoL Проекты метеостанции, датчик может быть подключён к соответствующему интерфейсу, если конфигурация станции включает потенциал почвенной воды. Для отдельных проектов покупатель должен подтвердить источник питания, RS485 проводка, Modbus Планирование адреса и длина кабеля перед оформлением заказа.

Технические параметры и стоимость для покупателя

RS485 и Modbus RTU Примечания по интеграции

Датчик поддерживает RS485 Связь и Modbus RTU Чтение данных. Стандартные параметры связи из руководства: 9600 бит в секунду, 8 бит данных, отсутствие паритета и минимальный интервал связи 1000 мс. Адреса устройств используют один байт с действительными адресами чтения от 1 до 254; адрес 0 зарезервирован как вещательный адрес.

Типичный запрос данных в реальном времени использует Modbus функциональный код 0x03. Возвращённое потенциальное значение почвы хранится в виде знакового шестнадцатеричного целого числа. Например, возвращённое значение данных FF17 преобразуется в десятичный -233, затем делится на 10 для получения -23,3 кПа.

Подходящие применения

Точное орошение и контроль капельного орошения

Использовать NBL-S-WPS когда проект требует решения о орошении исходя из доступности воды, а не только объемного содержания почвы. Он подходит для садов, овощей, парниковых культур и испытаний полевых орошков, где пороги стресса засухи входят в стратегию контроля.

Расширение сельскохозяйственной метеостанции

Датчик может быть интегрирован с сельскохозяйственными метеостанциями для объединения данных о почвенном водном потенциале, осадках, температуре, влажности, солнечной радиации и ветре. Это помогает проектным командам отличать потерю воды, вызванную погодой, от доступности воды в корневой зоне почвы.

Исследования почвы и оценка гидравлических свойств

Поскольку потенциал воды в почве связан с движением влаги в почве, датчик может поддерживать исследования, связанные с содержанием влажности почвы, гидравлической проводимостью и поведением при засухе почвы. Покупатели должны определить глубину установки, тип грунта и интервал данных перед установкой.

Стресс от засухи и мониторинг потребности в воде для сельскохозяйственных культур

Для исследований потребности в воде в растениях содержание влаги в почве может не точно указывать на доступную для растений воду. Водный потенциал почвы служит более полезным индикатором для оценки засушливого стресса и доступности воды.

Где этот датчик может быть не лучшим выбором

Этот продукт не предназначен для прямого измерения объемного содержания воды. Если проекту нужен только процент влажности почвы, более прямолинейным может быть датчик влажности почвы или температуры-влажности почвы. Также не рекомендуется для измерения замёрзшей почвы, так как показания ниже нуля могут быть неточными.

Для проектов, требующих беспроводной передачи, локального дисплея, солнечной энергии или интеграции облачных платформ, NBL-S-WPS должны быть указаны как часть полной станции или IoT Пакет шлюзов, а не заказ только как отдельный зонд.

Метод установки, влияющий на качество данных

Качество установки напрямую влияет на стабильность измерения. В инструкции рекомендуется сначала выбрать глубину установки и место, затем собрать почву с места установки и смешать её с водой, чтобы получить шлам. Пористую зондирующую часть следует полностью покрыть подготовленной почвенной шламой перед введением.

После того как покрытый датчик установлен на целевой глубине, аккуратно засыпьте почву и уплотните. Цель — обеспечить тесный контакт между пористым сенсорным материалом и окружающей почвой. Плохой контакт может задержать равновесие влажности и ослабить ценность данных.

Список выбора и цитирования

Перед запросом предложения укажите тип культуры, тип почвы, глубину установки, количество точек мониторинга, длину кабеля, устройство хозяина, способ питания и подключение датчика к NiuBoL Метеостанция или сторонняя компания RS485 Modbus система.

Проектное решение

Вопрос 1: Что измеряет датчик водного потенциала почвы?

Ответ: Он измеряет водный потенциал почвы в кПа, который отражает энергию, необходимую для извлечения воды из почвы. Это полезно, потому что доступность воды для растений не всегда совпадает с процентом влажности почвы.

Вопрос 2: Каков диапазон измерения NBL-S-WPS?

Ответ: Диапазон измерений, указанный в руководстве, составляет от -1500,0 до -10,0 кПа. Более отрицательные значения указывают на более сухие почвенные условия и повышенную сложность добычи воды.

Вопрос 3: Поддерживает ли датчик RS485 Modbus RTU?

Ответ: Да. Датчик поддерживает RS485 Связь с Modbus RTU. Стандартная скорость передачи данных составляет 9600 бит в секунду, с 8 битами данных, без паритета и минимальным интервалом связи 1000 мс.

Вопрос 4: Может ли он подключиться к NiuBoL Метеостанция?

Ответ: Да, когда конфигурация метеостанции включает соответствующий интерфейс датчиков. Для автономного использования подключите питание и RS485 A/B в соответствии с определением проводки и конфигурацией Modbus Опрос на устройстве.

Вопрос 5: Почему при установке используется грунтовая шлама?

Ответ: Почвенная шлам улучшает контакт между пористой чувствительной частью и окружающей почвой. Хороший контакт помогает пористому материалу достичь баланса влаги с почвой и улучшает стабильность данных.

Вопрос 6: Подходит ли он для замёрзшей почвы?

Ответ: Его следует использовать осторожно в проектах с замёрзшей почвой. Рабочий температурный диапазон составляет от 0 до 60 °C, и в руководстве отмечается, что измерения ниже нуля могут быть неточными.

Вопрос 7: Какую информацию следует предоставить для цитирования?

О: Указать количество, длину кабеля, глубину установки, хост-систему, требования к коммуникации, страну проекта, ожидаемый график поставок и необходимость документации или поддержки интеграции станции.

Вопрос 8: Что следует проверять при принятии проекта?

A: Проверьте модель корпуса, проводку, напряжение питания, RS485 Полярность A/B, адрес устройства, в реальном времени Modbus Чтение, преобразование значений с подписью, глубина установки и разумная реакция ранних данных после увлажнения или сушки почвы.

Краткое содержание

NBL-S-WPS Датчик потенциала почвы подходит для принятия решений по орошению, мониторинга стресса при засухе, расширения сельскохозяйственных метеостанций и гидравлических исследований почвы, где доступная для растений вода важнее простого процента влажности почвы. Покупатели должны подтвердить RS485 Modbus Интеграция, длина кабеля, глубина установки и правила преобразования данных перед заказом.
