Онлайн датчик pH NBL-PHG-406 Стеклянный электродный метод RS-485 Modbus-RTU для промышленного IoT мониторинга качества воды RS-485

NBL-PHG-406 Онлайн-датчик pH: Решение для промышленного онлайн-мониторинга pH с длительным сроком службы и высокой стабильностью

В процессах очистки сточных вод, химического производства, мониторинга качества окружающей воды и нейтрализации кислотно-щелочных сред колебания pH часто приводят к потере контроля над процессом, коррозии оборудования или превышению сбросов. Традиционные электроды pH имеют быстрое вытекание жидкости сравнения, короткий срок службы и легко подвержены помехам, что приводит к высоким затратам на обслуживание. Онлайн-датчик pH NiuBoL NBL-PHG-406 использует метод стеклянного электрода и оснащён запатентованной системой сравнения с микропористым солевым мостиком. Жидкость сравнения вытекает крайне медленно под давлением не менее 100 кПа, продолжительность — более 20 месяцев, что эффективно продлевает срок службы электрода. Конструкция с двойным дифференциальным усилителем высокой импедансности обеспечивает датчику сильную помехозащищённость и высокую скорость отклика. Датчик прост в установке и обслуживании, особенно подходит для системных интеграторов и подрядчиков инженерных работ для создания надёжных систем онлайн-мониторинга качества воды, эффективно решая болевые точки отрасли: короткий срок службы, большой дрейф и сложность интеграции традиционных датчиков pH.

Основные преимущества

• Сверхдлительный срок службы и высокая стабильность: Запатентованная система сравнения обеспечивает вытекание жидкости сравнения более 20 месяцев, удваивая срок службы электрода при малом дрейфе, подходит для длительной онлайн-эксплуатации.

• Сильная помехозащищённость и быстрый отклик: Конструкция двойного дифференциального усилителя высокой импедансности обеспечивает сильную защиту от помех, время отклика T90＜30 с и высокую точность измерения.

• Простая интеграция и надёжная защита: Нативная поддержка протокола RS-485 Modbus/RTU, опциональный выход 4-20 мА, степень защиты IP68, монтажный интерфейс 3/4NPT, подходит для различных промышленных сред.

Обзор продукта: Онлайн-датчик pH NBL-PHG-406

Онлайн-датчик pH NiuBoL NBL-PHG-406 — это цифровой датчик, разработанный для непрерывного онлайн-мониторинга значения pH на промышленных объектах, созданный на основе принципа стеклянного электрода. Датчик оснащён встроенным высокоточным датчиком температуры Pt1000, который обеспечивает автоматическую компенсацию температуры, гарантируя точные и надёжные результаты измерений при различных температурных условиях.

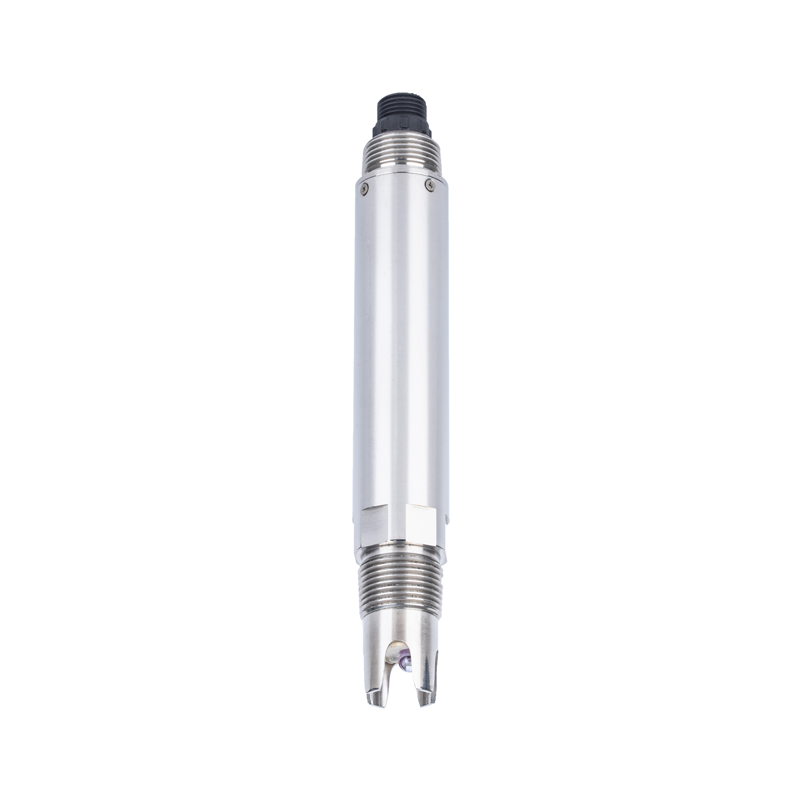

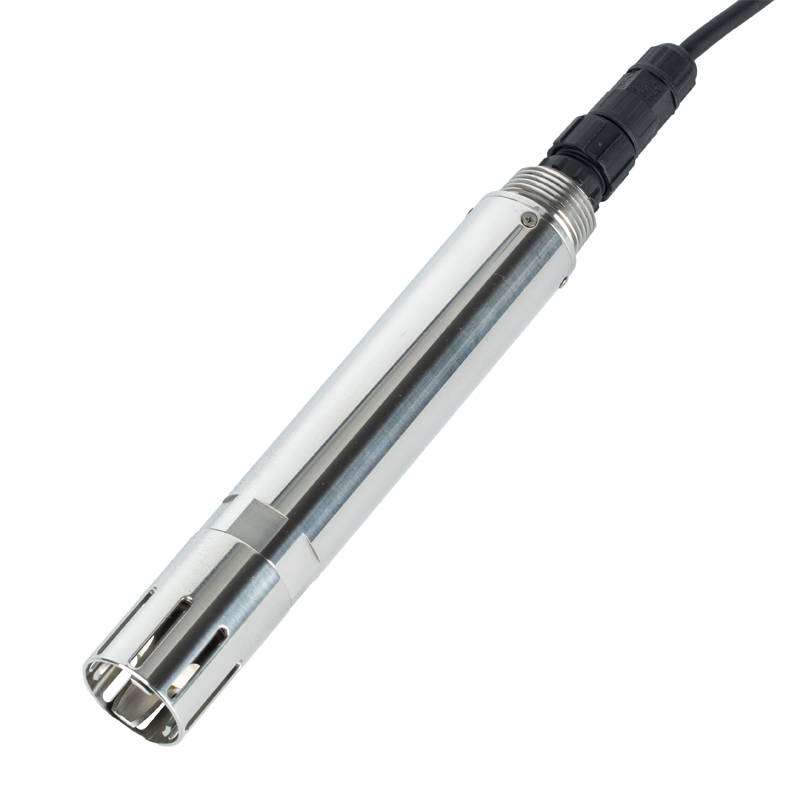

Датчик предлагает два варианта материала корпуса: инженерный пластик POM+ABS (NBL-PHG-406-A) и POM+нержавеющая сталь 316L (NBL-PHG-406-S), что позволяет удовлетворить потребности разных коррозионных сред. Стандартизированный протокол RS-485 Modbus/RTU позволяет напрямую подключаться к сторонним устройствам, таким как ПЛК, DCS, промышленные компьютеры, безбумажные регистраторы или сенсорные экраны, значительно упрощая работу по интеграции системы. Для системных интеграторов он предоставляет стабильный и надёжный интерфейс данных; для подрядчиков инженерных работ — снижает сложность прокладки кабелей на объекте и долгосрочные затраты на обслуживание, обеспечивая стабильную работу системы мониторинга в сложных условиях. Продукт прошёл 72-часовые испытания на старение и строгую проверку качества, обладает высокой надёжностью при отгрузке с завода.

Ключевые технические преимущества онлайн-датчика pH NBL-PHG-406

1. Запатентованная система сравнения и конструкция с длительным сроком службы

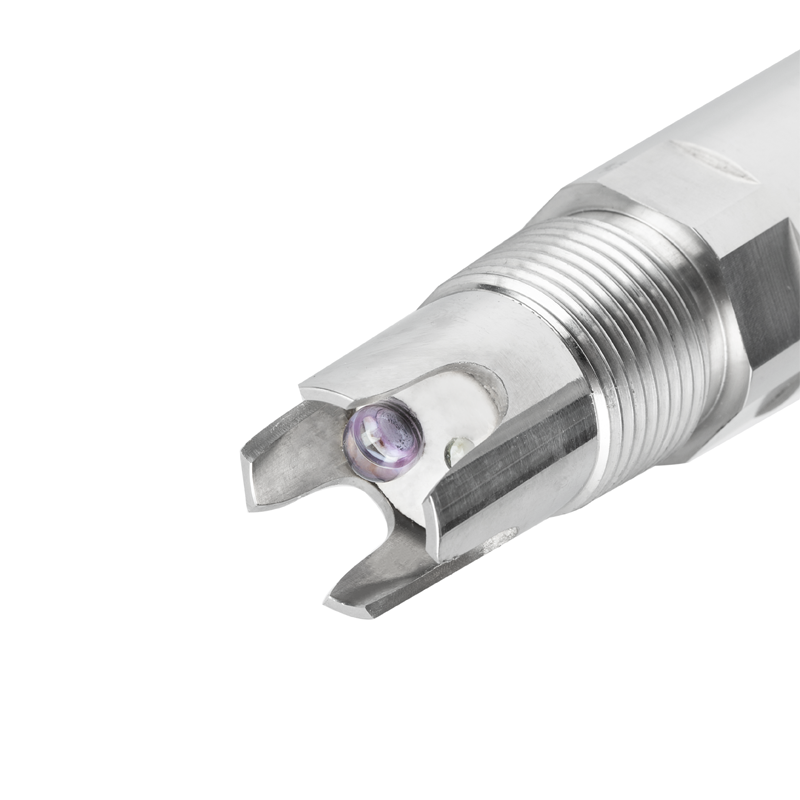

   Применяется запатентованный электрод pH, жидкость сравнения внутри медленно вытекает через микропористый солевой мостик под давлением не менее 100 кПа (1 бар), время положительного вытекания превышает 20 месяцев. Эта стабильная система сравнения значительно продлевает срок службы электрода, снижает затраты и простои из-за частой замены, сохраняя стабильность измерений.

2. Измерительная схема с высокой помехозащищённостью
   Встроенный двойной дифференциальный усилитель высокой импедансности эффективно подавляет электромагнитные помехи и шум сигнала, обладает высокой скоростью отклика и надёжными данными измерений. Даже в условиях сильных электромагнитных полей или сложных промышленных объектов датчик продолжает выдавать стабильные и точные значения pH.

3. Прочная и долговечная аппаратная конфигурация
   - Два варианта материала корпуса: POM+ABS (лёгкий и коррозионностойкий) или POM+нержавеющая сталь 316L (повышенная коррозионная стойкость), адаптация к разным средам.
   - Степень защиты IP68, поддерживает длительную погружную установку.
   - Монтажный интерфейс — трубная резьба 3/4NPT, удобен для погружной, трубопроводной или резервуарной установки.
   - Стандартный 5-метровый 5-жильный экранированный витой кабель, поддерживается изготовление на заказ, сильная помехозащищённость.

4. Интеллектуальная связь и интеграция с низким энергопотреблением
   Поддерживает протокол RS-485 Modbus/RTU, стабильная и надёжная связь, легко seamless интегрируется с различными хост-системами. Опциональный аналоговый выход 4-20 мА удовлетворяет потребности разных систем управления. Потребляемая мощность всего 0,2 Вт@12 В, низкоэнергетическая конструкция подходит для распределённых станций мониторинга.

5. Удобная калибровка и обслуживание
   Используется двухточечный метод калибровки (нулевая точка + наклон), выполняется с помощью стандартных буферных растворов (pH 6,86, 4,00, 9,18). Ежедневное обслуживание требует только промывки дистиллированной водой и замачивания в растворе для хранения электродов. Загрязнения на стеклянной мембране можно очистить разбавленной соляной кислотой. Датчик откалиброван на заводе, случайная перекалибровка не рекомендуется, если нет необходимости.

Эти технические преимущества позволяют NBL-PHG-406 отлично работать при длительной эксплуатации и значительно снижать затраты на эксплуатацию и обслуживание инженерных проектов.

Технические характеристики онлайн-датчика pH NBL-PHG-406

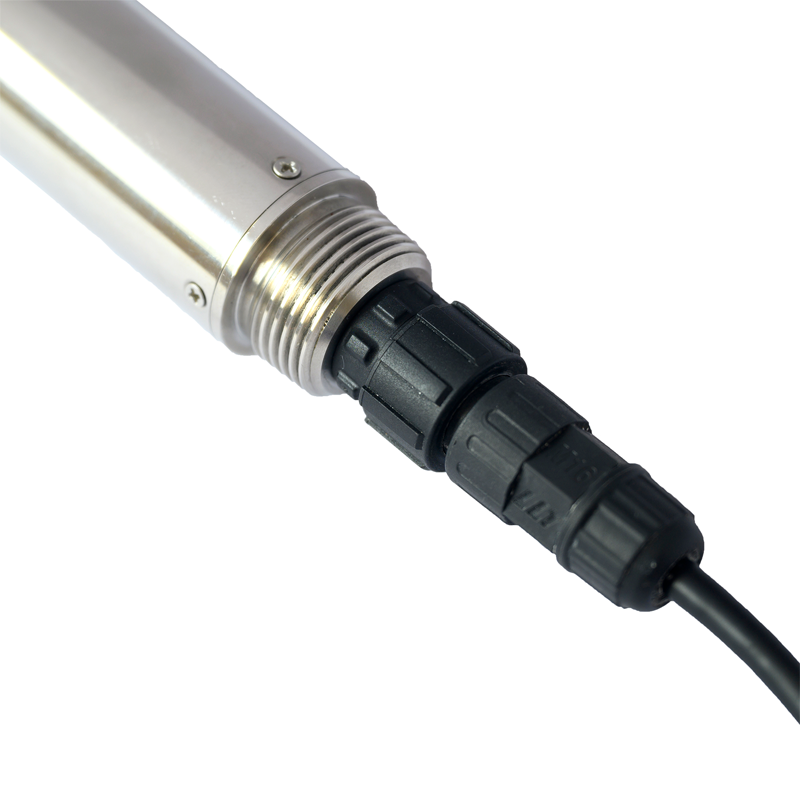

Примечание: Разъём датчика — 5-контактный водонепроницаемый разъём M16 (папа), кабель — 5-жильный экранированный витой провод. При установке датчик должен быть наклонён не менее чем на 15°; установка вверх дном или горизонтально запрещена.

Сферы применения онлайн-датчика pH NBL-PHG-406

1. Муниципальная и промышленная очистка сточных вод: Мониторинг значения pH в реальном времени в аэротенках, нейтрализационных резервуарах и точках сброса для оптимизации управления дозированием и обеспечения соответствия сбросов экологическим нормам.

2. Химические и фармацевтические производственные процессы: Мониторинг значения pH в реакциях нейтрализации кислотно-щелочных сред и процессах кристаллизации для обеспечения стабильности процесса и качества продукции.

3. Мониторинг качества окружающей воды и поверхностных вод: Используется для онлайн-мониторинга pH в естественных водоёмах, таких как реки, озёра и водохранилища, для поддержки оценки качества окружающей среды.

4. Пищевая, напитковая и ферментационная промышленность: Мониторинг значения pH в ферментационных резервуарах, моющих жидкостях и продуктах для контроля производственного процесса.

5. Циркуляционная охлаждающая вода электростанций и питательная вода котлов: Предотвращение коррозии оборудования, вызванной аномальным значением pH, и продление срока службы оборудования.

6. Целлюлозно-бумажная, печатно-красильная и текстильная промышленность: Контроль изменений pH в производственных сточных водах в реальном времени для помощи в регулировании процесса очистки сточных вод.

Руководство по установке и подключению

Требования к установке: Использовать погружной метод установки с интерфейсом трубной резьбы 3/4NPT. При установке датчик не должен быть перевёрнут вверх дном или установлен горизонтально, он должен быть наклонён не менее чем на 15° или более, чтобы стеклянный электрод полностью контактировал с измеряемым раствором, а жидкость сравнения вытекала нормально. Одна треть датчика должна быть погружена в измеряемый раствор.

Электрическое подключение: Использовать 5-жильный экранированный витой кабель со следующим назначением проводов:

• Красный провод: Питание положительное (12～24 В DC)

• Чёрный провод: Земля (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

• Жёлтый провод: Выход тока 4-20 мА (опционально, оставить неподключённым при неиспользовании)

Перед подачей питания тщательно проверьте порядок подключения. Все точки подключения должны пройти гидроизоляционную обработку. Кабели пользователя должны обладать определённой коррозионной стойкостью. При длительном погружении или воздействии окружающей среды требуется соответствующая защита.

Часто задаваемые вопросы (FAQ)

Q1: В чём основные преимущества NBL-PHG-406 по сравнению с обычными промышленными электродами pH?

A: Запатентованная система сравнения с микропористым солевым мостиком обеспечивает вытекание жидкости сравнения более 20 месяцев, значительно продлевая срок службы электрода, с более высокой стабильностью и меньшей частотой обслуживания.

Q2: Какие системы интеграции поддерживает датчик?

A: Нативная поддержка протокола RS-485 Modbus/RTU, может напрямую подключаться к таким устройствам, как ПЛК, DCS, промышленные компьютеры, безбумажные регистраторы или сенсорные экраны. Доступен опциональный выход 4-20 мА.

Q3: Как выполнить двухточечную калибровку?

A: Использовать буферный раствор pH 6,86 для нулевой точки и буферный раствор pH 4,00 или pH 9,18 для наклона в зависимости от кислых или щелочных условий. После стабилизации значения в течение 3～5 минут завершить калибровку через команды Modbus.

Q4: Какие меры предосторожности при установке?

A: Датчик не должен быть перевёрнут вверх дном или установлен горизонтально, должен быть наклонён не менее чем на 15° или более. При измерении одна треть электрода должна быть погружена в раствор, чтобы избежать высыхания стеклянной мембраны или загрязнения примесями.

Q5: Какова периодичность обслуживания датчика?

A: Ежедневная промывка дистиллированной водой и просушка фильтровальной бумагой; при неиспользовании хранить в растворе хлорида калия 3 моль/л. Отложения на стеклянной мембране можно очистить разбавленной соляной кислотой. При возникновении погрешностей после длительной эксплуатации требуется перекалибровка.

Q6: Подходит ли он для сильно коррозионных сред?

A: Да. Модель NBL-PHG-406-S использует корпус из нержавеющей стали 316L с более высокой коррозионной стойкостью, подходит для коррозионных растворов, таких как кислоты, щёлочи и соли.

Q7: Как реализуется функция компенсации температуры?

A: Встроенный датчик температуры Pt1000 обеспечивает автоматическую компенсацию температуры для поддержания стабильной точности измерений в различных температурных условиях.

Q8: Какова гарантия и послепродажное обслуживание продукта?

A: Предоставляется гарантийное обслуживание в течение одного года с даты продажи (исключая неправильное использование). При возникновении проблем с калибровкой, установкой или технических вопросов обращайтесь в службу технической поддержки NiuBoL за профессиональной помощью.

Итог и приглашение к сотрудничеству

Онлайн-датчик pH NiuBoL NBL-PHG-406 предлагает стабильное, надёжное и удобное в интеграции профессиональное решение для промышленного онлайн-мониторинга pH. Запатентованная система сравнения с длительным сроком службы в сочетании с антипомеховой конструкцией двойного дифференциального усилителя высокой импедансности, строгой защитой IP68 и стандартизированным протоколом Modbus не только продлевает срок службы датчика и снижает затраты на обслуживание, но и помогает инженерным проектам добиться точного управления процессами и соответствия сбросов нормам.

Если вы планируете модернизацию систем очистки сточных вод, автоматизацию химических процессов, создание платформ онлайн-мониторинга окружающей среды или проекты контроля качества промышленной воды, обращайтесь в техническую команду NiuBoL. Мы предоставим подробные технические материалы, консультации по решениям интеграции, руководство по установке на объекте и гарантию стабильных поставок. Свяжитесь с нами немедленно, чтобы получить полный технический паспорт продукта или запросить прототип для тестирования. Давайте вместе с NiuBoL построим эффективную и надёжную промышленную систему мониторинга качества воды IoT, сделав точный мониторинг pH прочной основой ваших инженерных проектов!

Технический паспорт онлайн-датчика pH для качества воды NBL-PHG-406
