Промышленный онлайн датчик остаточного хлора NBL-CL-406 RS485 Modbus-RTU/4-20 мА: Для станций очистки воды

Защита безопасности качества воды в реальном времени: Онлайн-датчик остаточного хлора NiuBoL с постоянным напряжением обеспечивает долгосрочный мониторинг без расходных материалов

Основные преимущества

• Принцип постоянного напряжения без обслуживания: По сравнению с традиционными мембранными датчиками не требуется замена электролита и мембраны, что значительно снижает затраты на рабочую силу и расходные материалы в последующей эксплуатации и обслуживании.

• Двухрежимный выход сигнала: Встроенный стандартный цифровой интерфейс RS485 Modbus-RTU и опциональный аналоговый токовый выход 4-20 мА, совместимый со всеми основными промышленными системами управления.

• Высокоточная температурная компенсация: Встроенный датчик температуры Pt1000 автоматически компенсирует в диапазоне 5-50℃, обеспечивая стабильность данных в сложных условиях.

Обзор продукта: Промышленный онлайн-датчик остаточного хлора NBL-CL-406

На станциях подготовки питьевой воды, линиях розлива пищевой продукции и в системах оборотного охлаждающего водоснабжения промышленных предприятий содержание остаточного хлора (HClO) напрямую связано с эффективностью стерилизации и безопасностью качества воды. Традиционные методы измерения остаточного хлора часто требуют частой замены химических реагентов или мембран, что создаёт огромную нагрузку на затраты для системных интеграторов, нуждающихся в удалённом и непрерывном мониторинге.

Серия онлайн-датчиков остаточного хлора NiuBoL NBL-CL-406 использует зрелый принцип измерения с постоянным напряжением. Эта технология поддерживает постоянный потенциал поляризации на электроде, чувствительно улавливая изменения тока ионов остаточного хлора в воде, тем самым обеспечивая быстрый и точный количественный анализ. В сочетании с строгой промышленной герметизацией NiuBoL (IP68) и конструкцией из коррозионностойких материалов датчик легко интегрируется в различные автоматизированные платформы водоподготовки, предоставляя пользователям гарантию стабильной работы сроком до одного года.

Основные технические преимущества

1. Конструкция без мембраны: Избавление от проклятия высокоинтенсивного обслуживания
   NBL-CL-406 отказывается от традиционного метода тонкоплёночного электролиза и использует измерение с постоянным напряжением. Это означает, что в повседневной эксплуатации пользователям больше не приходится сталкиваться с прерываниями измерений из-за «повреждения мембраны» или «отказа электролита». Такая конструкция особенно подходит для удалённых точек мониторинга, где частое обслуживание на месте невозможно, или для крупных распределённых сетей контроля качества воды.

2. Точное цифровое преобразование и оптимизация алгоритмов
   Внутри датчика интегрирована высокоточная схема выборки в сочетании с фирменными алгоритмами цифровой фильтрации, эффективно подавляющими типичные промышленные помехи, такие как вибрация насосов и электромагнитные干扰. Время отклика (T90) составляет менее 90 секунд, что позволяет своевременно выявлять отклонения качества воды и помогать системам автоматизации реализовывать управление по замкнутому контуру.

3. Коррозионная стойкость и полная герметизация

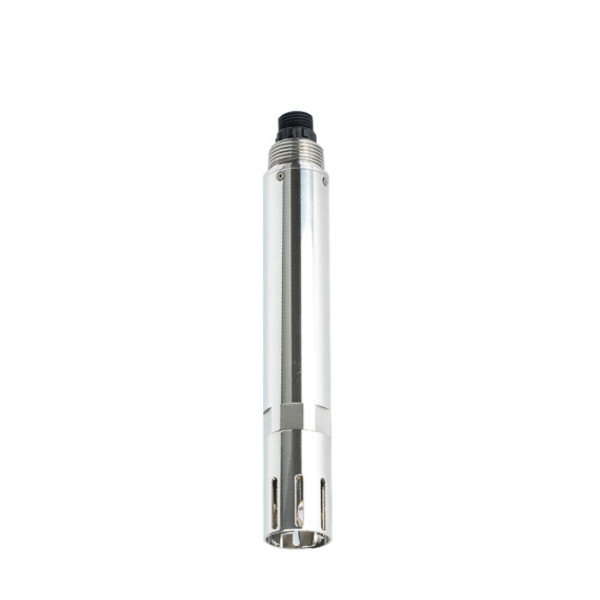

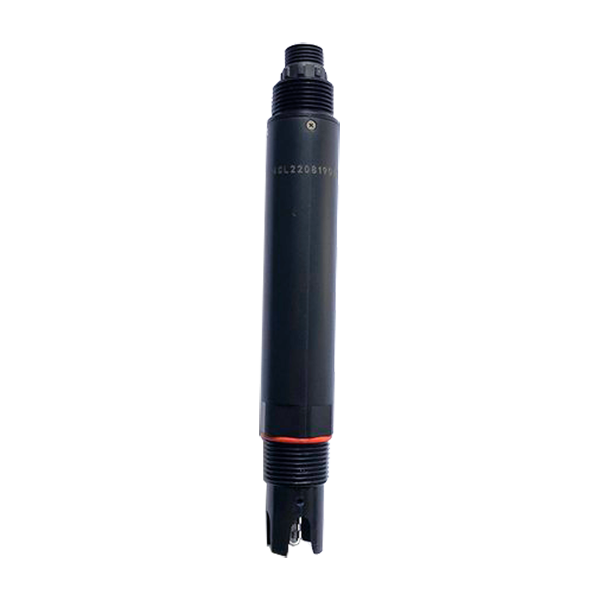

   Для удовлетворения потребностей различных отраслей NBL-CL-406 предлагается в двух вариантах материалов: A (POM+ABS) и S (POM+нержавеющая сталь 316L). Модель 316L специально оптимизирована для сред с высокой солёностью или лёгкой коррозионной активностью. Всё изделие имеет степень защиты IP68 — не только водонепроницаемое, но и обладающее отличной стойкостью к химическому старению.

4. Открытая архитектура интеграции
   В качестве основного сенсорного слоя в архитектуре промышленного Интернета вещей NiuBoL оснащает датчик стандартной цифровой шиной RS485. Поддерживается многозадресная конфигурация, позволяющая подключать на одну линию несколько датчиков качества воды (остаточный хлор, pH, мутность и др.), что значительно упрощает монтаж кабелей для системных интеграторов.

Технические характеристики производительности

Типичные сценарии применения промышленного онлайн-датчика остаточного хлора NBL-CL-406

• Станции водоподготовки и мониторинг вторичного водоснабжения: Непрерывный контроль в ключевых узлах распределительных сетей питьевой воды для обеспечения соответствия остаточного хлора на конце сети национальным стандартам питьевой воды.

• Автоматическое управление качеством воды в бассейнах: Обратная связь в реальном времени по данным остаточного хлора, связанная с дозирующими насосами для автоматического дозирования, поддержание чистоты воды в бассейне и предотвращение избытка химических веществ.

• Линии розлива пищевой и напиточной продукции: Обеспечение содержания остаточного хлора в промывочной воде в безопасных технологических пределах для предотвращения микробного загрязнения или избытка хлора, влияющего на вкус продукта.

• Обработка оборотной охлаждающей воды в промышленности: Контроль дозировки бактерицидов путём мониторинга содержания остаточного хлора для предотвращения роста Legionella и биологических отложений в градирнях и трубопроводах.

Советы по установке и электрическому подключению

Рекомендации по спецификациям установки

• Установка в проточной ячейке: Для обеспечения точности измерения датчик должен использоваться с проточной ячейкой, поставляемой заводом-изготовителем. Убедитесь, что измерительный конец датчика находится рядом с входом воды и не направлен непосредственно на выход.

• Контроль расхода: Расход воды во время измерения должен быть стабильным. Рекомендуется поддерживать расход в пределах 30-60 л/ч. Нестабильный расход приведёт к колебаниям показаний.

• Активация электрода: Для новых датчиков или датчиков, долго хранившихся в сухом виде, перед использованием обязательно замочите и активируйте их в водопроводной воде в течение 24 часов.

Подключение 5-жильного экранированного витого кабеля

• Красный провод: Питание + (12-24 В постоянного тока)

• Чёрный провод: Питание – (GND)

• Синий провод: RS-485 A

• Зелёный провод: RS-485 B

• Жёлтый провод: Выход тока 4-20 мА (опционально, при неиспользовании оставить свободным и изолированным)

Часто задаваемые вопросы (FAQ)

Q1: В чём разница между методом постоянного напряжения NiuBoL NBL-CL-406 и традиционным методом с реагентом DPD?

A: Метод DPD обычно является дискретным ручным измерением и требует расходных реагентов. Метод постоянного напряжения NBL-CL-406 обеспечивает непрерывное электронное измерение без расхода реагентов и больше подходит для автоматизированного контроля в реальном времени.

Q2: Почему показания неточны сразу после установки датчика?

A: Датчики остаточного хлора требуют процесса активации. Убедитесь, что датчик находится в водопроводной воде в течение 24 часов (с питанием или без) для формирования стабильного поляризационного слоя на поверхности платинового электрода.

Q3: Влияют ли колебания pH на измерение?

A: Да. Метод постоянного напряжения в основном измеряет гипохлористую кислоту (HClO). Изменения pH меняют соотношение HClO и гипохлорита. Датчик подходит для сред с pH 4-9. Рекомендуется использовать в системах с относительно стабильным pH.

Q4: Может ли датчик измерять остаточный хлор в морской воде?

A: Принцип измерения универсален, но морская среда сложная. Рекомендуется выбирать модель NBL-CL-406-S (нержавеющая сталь 316L) для повышения коррозионной стойкости.

Q5: Как очистить поверхность электрода при загрязнении?

A: Если появились отложения из-за проблем с качеством воды, очистите разбавленной соляной кислотой, затем промойте водопроводной водой. Не используйте твёрдые предметы для механической очистки поверхности электрода.

Q6: Можно ли использовать, если у моего ПЛК только аналоговые интерфейсы?

A: Да. При заказе выберите опциональную функцию аналогового выхода 4-20 мА — подключение осуществляется напрямую к аналоговому входу ПЛК через жёлтый провод.

Q7: Что такое «калибровка нулевой точки»? Как часто её нужно выполнять?

A: Калибровка нулевой точки — это калибровка показаний датчика в воде без хлора. Рекомендуется проверять каждые 3-6 месяцев или после капитального ремонта системы.

Q8: Почему расход нужно контролировать в пределах 30-60 л/ч?

A: Метод постоянного напряжения — это электрохимическое измерение, основанное на диффузии. Слишком высокий расход создаёт сдвиговые помехи, слишком низкий — приводит к истощению остаточного хлора вокруг точки измерения. Поддержание постоянного расхода — ключ к получению данных высокой точности.

Итог и консультация по инженерному сотрудничеству

В современных проектах водоподготовки высокая частота сбора данных и низкие затраты на эксплуатацию и обслуживание являются ключевыми показателями оценки решений по интеграции. NBL-CL-406 от NiuBoL стал предпочтительным сенсорным элементом для многих отечественных и зарубежных сетей водоснабжения и проектов «умных» бассейнов благодаря технологии постоянного напряжения без обслуживания и мощным возможностям цифровой интеграции по RS485.

Вы проектируете полностью автоматическую систему управления дозированием?

Мы предоставляем полный мануал протокола Modbus и гарантию качества 12 месяцев. Немедленно свяжитесь с NiuBoL для получения подробного коммерческого предложения по NBL-CL-406 и технических параметров комплекта установки проточной ячейки.

Технический паспорт промышленного онлайн-датчика остаточного хлора NBL-CL-406

NBL-CL-406 Industrial-grade Online Residual Chlorine Sensor.pdf
