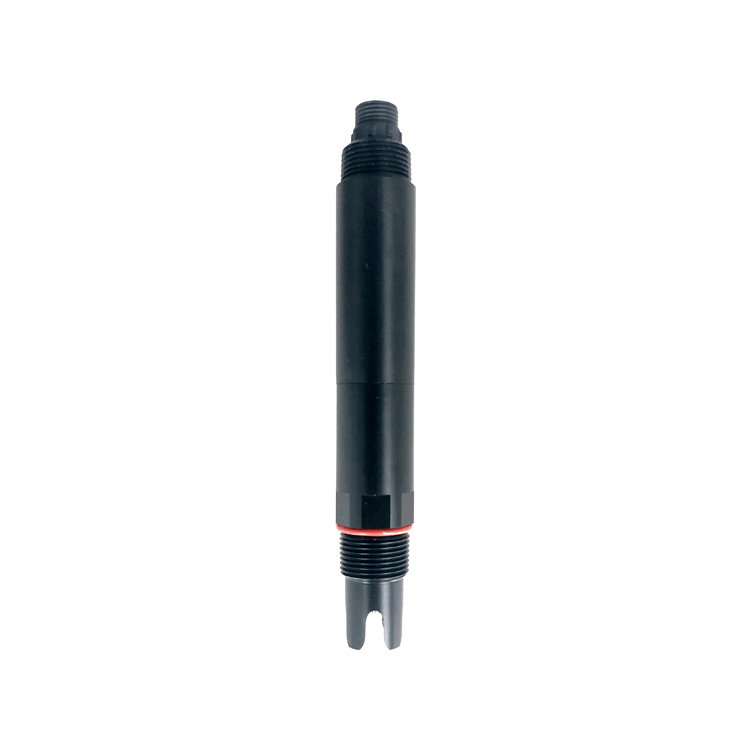

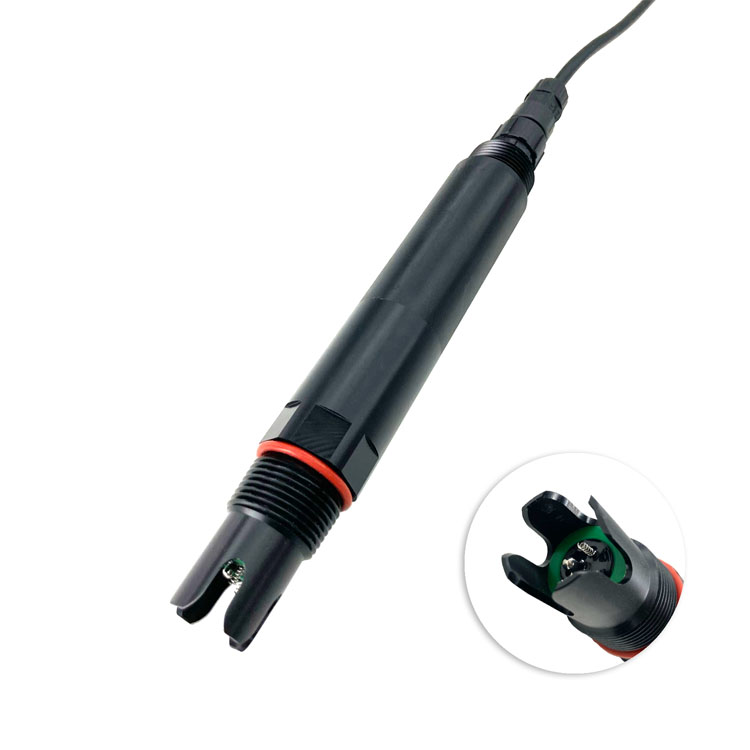

Датчик качества воды NBL-CL-206. Онлайн-датчик остаточного хлора

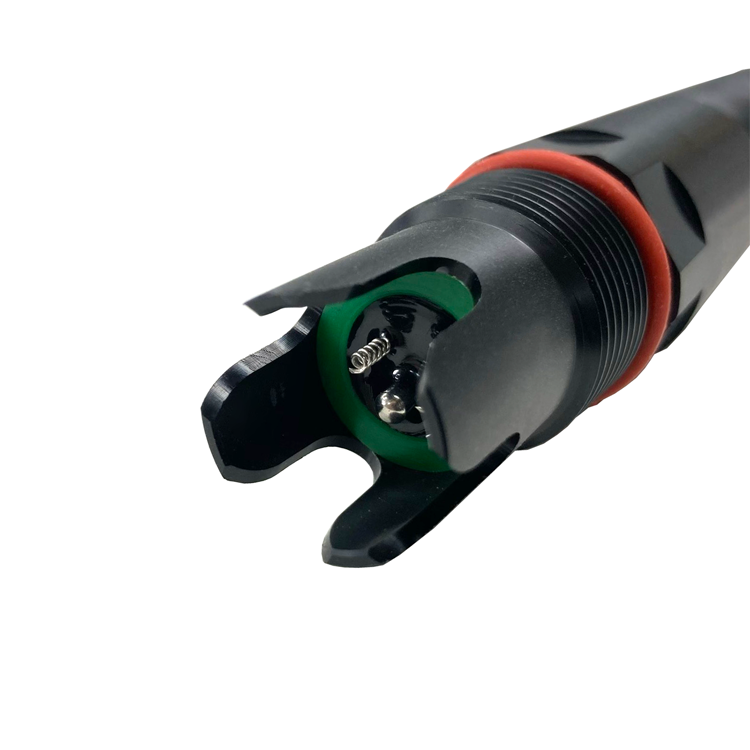

Онлайн-датчик остаточного хлора состоит из двух платиновых электродов и эталонного электрода, образующих микробатарейную систему измерения. Во время измерения на измерительном конце электрода поддерживается стабильный потенциал. Различные компоненты в образце генерируют различные электрические токи при этом потенциале, которые имеют линейную корреляцию. Этот датчик подходит для непрерывного мониторинга содержания остаточного хлора в водных растворах и широко используется на станциях очистки питьевой воды, заводах по розливу, в бассейнах, системах охлаждающего циркуляционного водоснабжения и проектах по обработке качества воды.

Технические характеристики онлайн-датчика качества воды NBL-CL-206 для остаточного хлора

1. Описание среды применения

Используется для непрерывного мониторинга содержания остаточного хлора в водных растворах на станциях очистки питьевой воды, заводах по розливу, в распределительных сетях питьевой воды, бассейнах, системах охлаждающего циркуляционного водоснабжения и проектах по обработке качества воды.

2. Электрическое подключение

2.1. Установка

Используется установка в циркуляционный бассейн, электрод и циркуляционный бассейн устанавливаются плотно, чтобы обеспечить размещение измерительной части электрода вблизи входа циркуляционного бассейна, а поток не должен быть направлен на выход, насколько это возможно, чтобы обеспечить стабильный поток. Рекомендуется контролировать скорость потока в диапазоне 30 ≤ 60 л/ч для обеспечения точности измерений.

2.2. Электрическое подключение

a) Красный провод — силовой кабель (12～24 В постоянного тока)

b) Черный провод — заземление (GND)

c) Синий провод — 485A

d) Белый провод — 485B

e) Голый провод — экранирующий провод

После завершения подключения необходимо тщательно проверить правильность соединений перед включением питания.

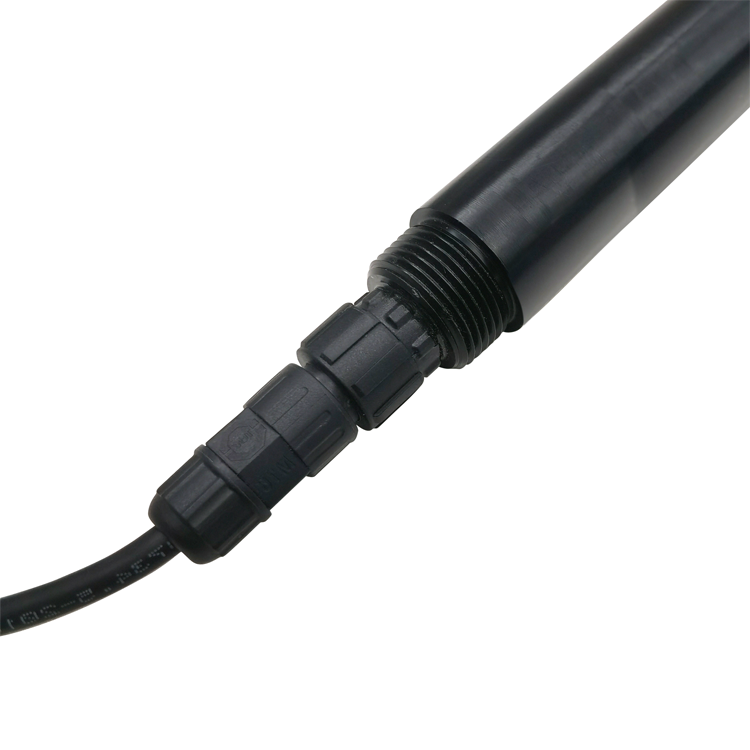

Спецификация кабеля: Учитывая, что кабель может быть погружен в воду (включая морскую воду) или подвергаться воздействию воздуха в течение длительного времени, кабель обладает определенной устойчивостью к коррозии. Диаметр кабеля 6 мм, соединение кабеля требует водонепроницаемой обработки.

3. Обслуживание

3.1. Проверка и обслуживание датчиков

Новый электрод и электрод, не использовавшийся длительное время, требуют активации перед использованием: датчик помещается в водопроводную воду на 24 часа. Если показания неточны, необходимо выполнить калибровку:

a) Нулевая калибровка: зонд датчика помещается в воду без хлора для нулевой калибровки после стабилизации значений.

b) Калибровка наклона: зонд датчика помещается в циркуляционный бассейн со стандартным раствором остаточного хлора, и калибровка наклона проводится после стабилизации значений. Рекомендуется использовать стандартный раствор HClO с концентрацией 1～2 мг/л. Приготовление и определение стандартного раствора можно проводить в соответствии с национальным стандартом измерения остаточного хлора.

Примечание: Датчик был откалиброван на заводе. Поскольку приготовление стандартного раствора требует высокой квалификации персонала, непрофессионалы могут не справиться с этой задачей. Пользователям рекомендуется проводить калибровку самостоятельно только в случае неточности значений.

4. Гарантия качества

Отдел контроля качества имеет стандартизированные правила проверки, передовое и совершенное испытательное оборудование и методы, строго соблюдает правила проверки, проводит 72-часовое тестирование на старение и тестирование стабильности, не допуская выхода за пределы завода ни одного некачественного продукта.
