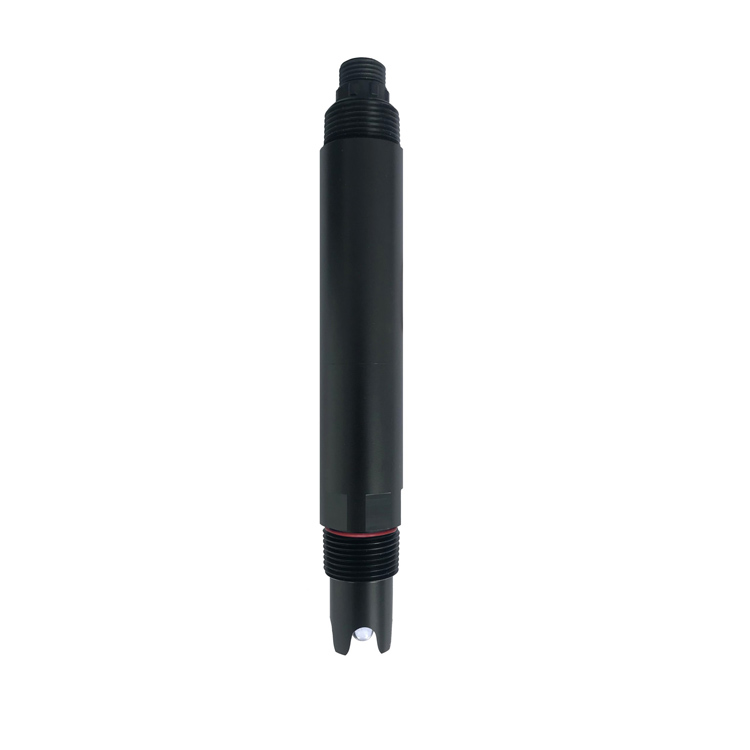

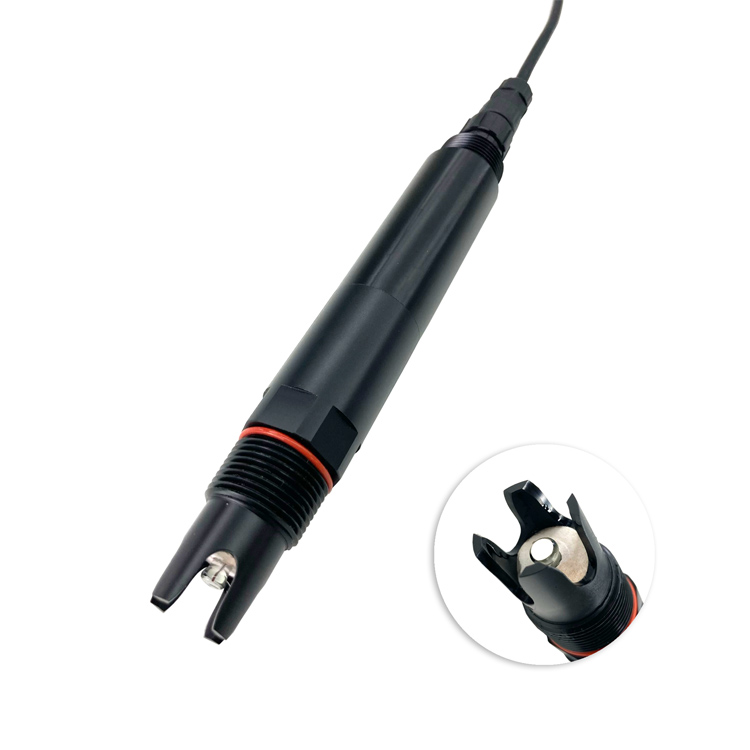

Онлайн-датчик pH качества воды PHG-206A

Используется для мониторинга качества воды окружающей среды, растворов кислот/щелочей/солей, процессов химических реакций и промышленных производственных процессов. Он может удовлетворять требованиям онлайн-измерения pH для большинства промышленных применений. Выходной сигнал: RS-485 (протокол Modbus/RTU). Удобное подключение к сторонним устройствам, таким как ПЛК, DCS, промышленные компьютеры, универсальные контроллеры, безбумажные записывающие приборы или сенсорные экраны. Двойной высокоомный дифференциальный усилитель с сильной помехоустойчивостью и быстрым откликом. Запатентованный pH-зонд, внутренний эталонный раствор очень медленно просачивается из микропористого солевого мостика под давлением не менее 100 кПа (1 Бар), и его прямое просачивание продолжается более 20 месяцев. Такая эталонная система очень стабильна, а срок службы электрода увеличен вдвое по сравнению с обычными промышленными электродами. Простота установки: трубная резьба 3/4 NPT для легкой погружной установки или установки в трубы и резервуары. Степень защиты IP68.

Технические характеристики датчика pH качества воды

1. Описание среды применения

Этот датчик используется для мониторинга качества воды окружающей среды, растворов кислот/щелочей/солей, процессов химических реакций и промышленных производственных процессов. Он соответствует требованиям онлайн-измерений pH для большинства промышленных применений.

- Выходной сигнал: RS-485 (Modbus RTU)

- Простое подключение к ПЛК, DCS, промышленным компьютерам, универсальным контроллерам, безбумажным самописцам, сенсорным экранам и другим сторонним устройствам.

- Двойной высокоомный дифференциальный усилитель с сильной помехоустойчивостью и быстрым откликом.

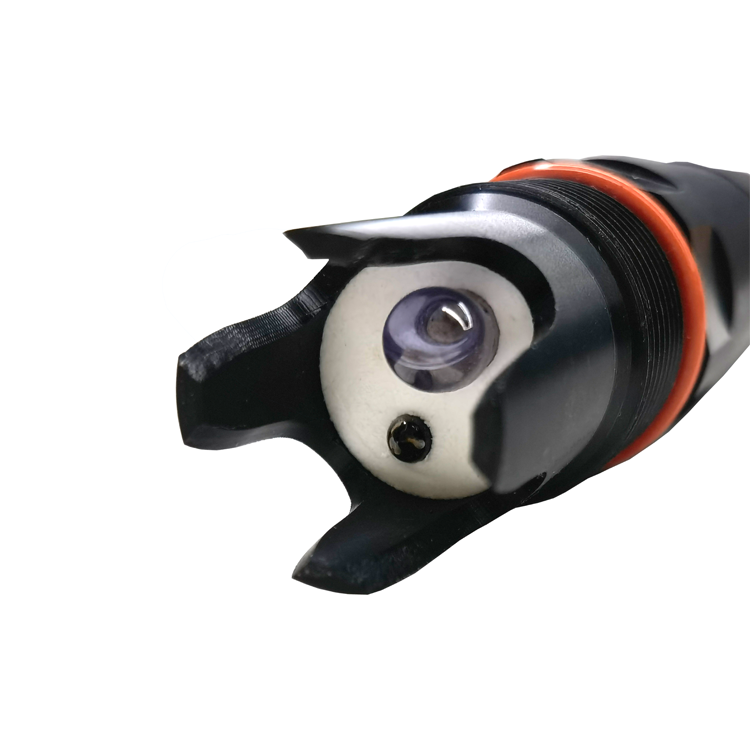

- Запатентованный pH-электрод, внутренняя эталонная жидкость медленно просачивается из микропористого солевого мостика под давлением не менее 100 кПа (1 Бар), причем прямое просачивание продолжается более 20 месяцев. Эта эталонная система очень стабильна, а срок службы электрода увеличен в несколько раз по сравнению с обычными промышленными электродами.

- Простота установки: резьба 3/4 NPT, подходит для погружной установки или установки в трубы и резервуары.

- Степень защиты IP68.

2. Установка

Примечание: Датчик не следует устанавливать вверх ногами или горизонтально, его следует устанавливать с наклоном не менее 15 градусов.

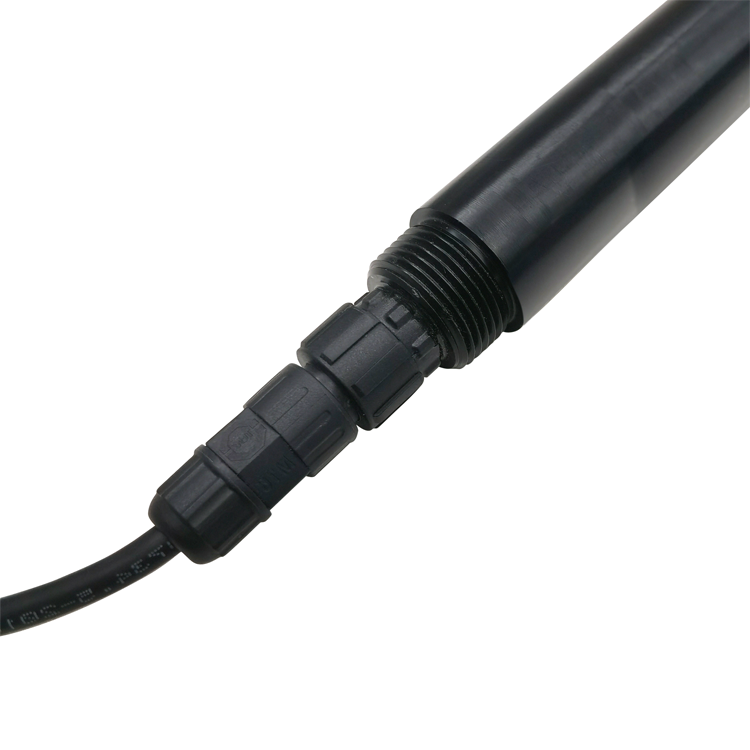

3. Электрическое подключение

Кабель представляет собой 4-жильный экранированный витой провод со следующим назначением контактов:

- Красный провод – Электропитание (12-24 В постоянного тока)

- Черный провод – Заземление (GND)

- Синий провод – 485A

- Белый провод – 485B

Перед включением питания внимательно проверьте последовательность подключения, чтобы избежать ненужных повреждений, вызванных неправильным подключением.

Инструкции по подключению: Поскольку кабель часто погружается в воду (включая морскую) или находится на воздухе, все точки подключения требуют водонепроницаемой обработки. Пользовательские кабели должны иметь определенный уровень коррозионной стойкости.

4. Техническое обслуживание и уход

1. Использование и техническое обслуживание

При измерении pH-датчик следует сначала очистить дистиллированной водой (или деионизированной водой) и высушить фильтровальной бумагой, чтобы предотвратить загрязнение измеряемого раствора примесями. Одна треть датчика должна быть погружена в раствор.

Когда датчик не используется, его следует очистить и вставить в защитный колпачок, заполненный раствором 3 моль/л хлорида калия, или поместить в контейнер, заполненный тем же раствором.

Проверьте, сухие ли клеммные соединения. Если они загрязнены, очистите их безводным спиртом, высушите и только после этого используйте. Избегайте длительного погружения в дистиллированную воду или белковые растворы, а также контакта с силиконовыми маслами или жирами. Если датчик используется в течение длительного времени, стеклянная мембрана может стать полупрозрачной или на ней могут скапливаться отложения. В этом случае ее следует очистить разбавленной соляной кислотой и промыть водой. Если датчик используется в течение длительного времени и возникают ошибки измерения, его следует откалибровать с помощью прибора.

Если вышеуказанные методы технического обслуживания и ухода не позволяют правильно откалибровать или измерить датчик, это означает, что датчик вышел из строя и его следует заменить.

5. Калибровка

Примечание: Датчик уже откалиброван перед отправкой с завода. Если он не выходит за пределы погрешности измерения, избегайте его случайной калибровки.

a) Калибровка нуля

Возьмите 250 мл дистиллированной воды в мерный цилиндр, перелейте ее в стакан, добавьте один пакетик калибровочного порошка pH=6,86 и перемешивайте стеклянной палочкой до полного растворения порошка. Подготовьте раствор с pH=6,86. Поместите датчик в раствор, подождите 3-5 минут, пока значение не стабилизируется, и проверьте, отображается ли значение 6,86. Если нет, требуется калибровка нуля. Пожалуйста, обратитесь к инструкциям в приложении для процесса калибровки.

б) Калибровка наклона

- Кислый раствор: Возьмите 250 мл дистиллированной воды в мерный цилиндр, перелейте ее в стакан, добавьте один пакетик калибровочного порошка pH=4,00 и перемешивайте стеклянной палочкой до полного растворения порошка. Подготовьте раствор с pH=4,00. Поместите датчик в раствор, подождите 3-5 минут, пока значение не стабилизируется, и проверьте, отображается ли значение 4,00. Если нет, требуется калибровка наклона. Пожалуйста, обратитесь к инструкциям в приложении для процесса калибровки.

- Щелочной раствор: Возьмите 250 мл дистиллированной воды в мерный цилиндр, перелейте ее в стакан, добавьте один пакетик калибровочного порошка pH=9,18 и перемешивайте стеклянной палочкой до полного растворения порошка. Подготовьте раствор с pH=9,18. Поместите датчик в раствор, подождите 3-5 минут, пока значение не стабилизируется, и проверьте, отображается ли значение 9,18. Если нет, требуется калибровка наклона. Пожалуйста, обратитесь к инструкциям в приложении для процесса калибровки.
