NBL-COL-408-S Промышленный онлайн-датчик цвета воды

Традиционное измерение цвета часто страдает от помех мутности, биологического обрастания и расхода реагентов, что приводит к нестабильным данным, частому обслуживанию и сложной интеграции. Онлайн-датчик цвета NBL-COL-408-S компании NiuBoL использует технологию оптической компенсации с двумя длинами волн и конструкцию автоматической очистки, эффективно решая эти инженерные болевые точки и предоставляя интеграторам систем и подрядчикам по инженерным работам высокоточное, низкозатратное в обслуживании и легко интегрируемое решение для онлайн-мониторинга цвета воды.

Основные преимущества

• Автоматическая компенсация по двум длинам волн: Один измерительный оптический путь и один опорный оптический путь, с интеллектуальными алгоритмами, устраняющими помехи от мутности и взвешенных частиц для более стабильного измерения цвета.

• Встроенная автоматическая щётка очистки: Эффективно предотвращает обрастание биоплёнкой, снижает ручное обслуживание и обеспечивает длительную непрерывную работу.

• Цифровой интегрированный выход: Протокол RS-485 Modbus/RTU поддерживает бесшовное подключение к ПЛК, SCADA или платформам IoT, с опциональным аналоговым выходом 4-20 мА.

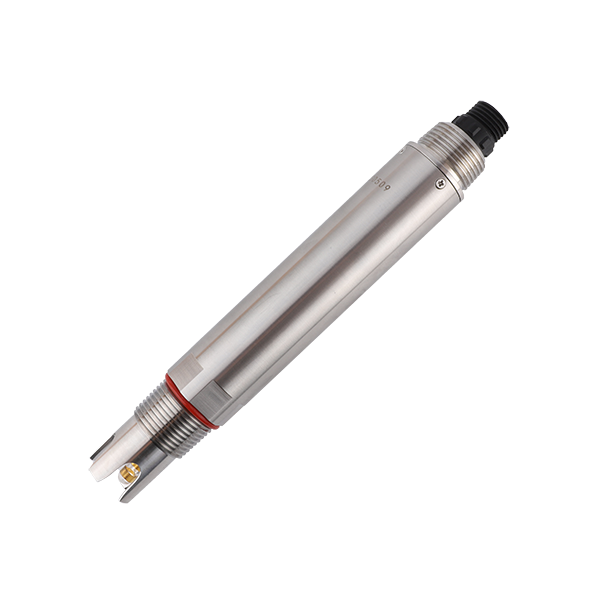

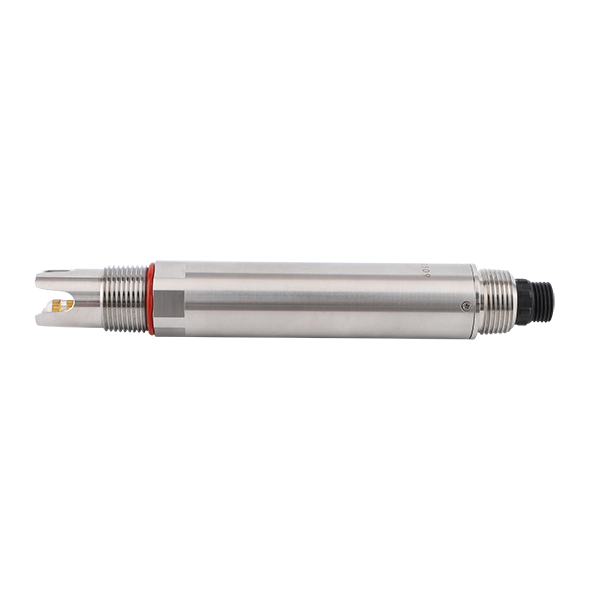

Обзор продукта онлайн-датчика цвета NBL-COL-408-S

Онлайн-датчик цвета воды NBL-COL-408-S компании NiuBoL разработан на основе метода поглощения видимого света с двумя длинами волн. Он сочетает измерительный свет 470 нм со светом опорного канала для точного измерения цвета воды, одновременно выводя параметры мутности и выполняя компенсацию помех. Продукт не требует химических реагентов, экологически чистый, компактный по размеру и подходит для погружной онлайн-установки для реализации непрерывного мониторинга качества воды без перерывов.

Датчик использует цифровую обработку сигнала, отличается быстрым откликом, малым дрейфом и высокой стабильностью. Даже в условиях длительного погружения он сохраняет надёжные измерительные характеристики. Встроенная щётка очистки эффективно подавляет прикрепление микроорганизмов, значительно снижая затраты на обслуживание на объекте. Поддерживает интерфейс RS-485 и стандартный протокол Modbus/RTU для удобной интеграции в систему; опциональный токовый выход 4-20 мА удовлетворяет требованиям подключения различных систем управления.

Этот датчик особенно подходит для проектов мониторинга качества промышленных сточных вод, бытовых сточных вод и природных водоёмов с жёсткими требованиями к показателям цвета, помогая инженерным командам строить низкозатратные и высоконадёжные сети онлайн-мониторинга качества воды.

Основные технические преимущества онлайн-датчика цвета NBL-COL-408-S

• Оптическое измерение и оптимизация алгоритма: Применяется метод поглощения видимого света с двумя длинами волн. Один видимый оптический путь используется для измерения цвета, а опорный оптический путь — для мониторинга мутности. Специальный алгоритм обеспечивает компенсацию затухания оптического пути в реальном времени, эффективно устраняя влияние взвешенных частиц на измерение цвета и повышая надёжность данных.

• Функция автоматической очистки: Оснащён механической щёткой очистки, которая может автоматически очищать измерительное окно по расписанию или по необходимости, предотвращая накопление биоплёнки и грязи и значительно продлевая цикл без обслуживания.

• Защита аппаратной части и материалы: Корпус датчика выполнен из нержавеющей стали 316L с отличной коррозионной стойкостью; степень защиты IP68 поддерживает длительное погружение под воду (рабочее давление <0,1 МПа). Водонепроницаемый разъём M16-5 пинов обеспечивает надёжное соединение.

• Низкое энергопотребление и защита от помех: Потребляемая мощность всего 0,2 Вт при 12 В. Используется цифровая передача сигнала и экранированный кабель, эффективно противостоя электромагнитным помехам и подходя для сложных промышленных условий.

• Легкая интеграция: Стандартный протокол RS-485 Modbus/RTU поддерживает сетевую работу нескольких датчиков; опциональный выход 4-20 мА совместим с традиционными аналоговыми системами. Метод двухточечной калибровки прост в эксплуатации, параметры калибровки хранятся внутри датчика для удобного обслуживания и замены.

• Долгосрочная стабильность: Время отклика <30 с, минимальный предел обнаружения 2 Hazen, малый дрейф. Поддерживает высокую точность даже при непрерывной работе, снижая частоту калибровки.

Эти преимущества делают NBL-COL-408-S идеальным выбором для построения эффективных и надёжных систем мониторинга качества воды, особенно подходящим для сценариев, где требуется одновременное внимание к показателям цвета и мутности.

Технические характеристики онлайн-датчика цвета воды NBL-COL-408-S

Типичные сценарии применения онлайн-датчика цвета NBL-COL-408-S

1. Муниципальные очистные сооружения сточных вод: Мониторинг цвета и мутности очищенной воды в реальном времени для помощи в корректировке технологического процесса и обеспечения соответствия сброса нормам.

2. Системы очистки промышленных сточных вод: Онлайн-мониторинг высококрашенных сточных вод в текстильной, бумажной, химической и других отраслях для оптимизации процессов очистки и снижения рисков превышения норм.

3. Экологический мониторинг рек, озёр и поверхностных вод: Погружная установка на контрольных участках для реализации синхронного непрерывного мониторинга цвета и мутности, поддержки сбора данных для платформ «умной воды».

4. Источники питьевой воды и сети водоснабжения: Мониторинг изменений цвета воды для своевременного выявления органического загрязнения или аномалий и повышения гарантии безопасности водоснабжения.

5. Мониторинг циркуляционной охлаждающей воды в промышленности: В сочетании с данными по мутности для оценки качества воды, предотвращения накипи и коррозии оборудования.

Инструкции по установке и подключению

При установке рекомендуется подвешивать или фиксировать датчик в зоне со стабильным потоком воды, погружая его не менее чем на 30 см ниже минимального уровня воды, чтобы избежать прилипания пузырьков воздуха к измерительному окну. Измерительная зона датчика должна быть направлена по направлению потока воды и зафиксирована горизонтально и надёжно. В зонах с турбулентным потоком требуется дополнительная фиксация для предотвращения ударов. Рекомендуется надеть защитный рукав на кабель снаружи. Глубина установки обычно не превышает 2 метров.

Электрическое подключение (5-жильный экранированный кабель):

• Красный провод → Положительный полюс питания (12～24V DC)

• Чёрный провод → Земля (GND)

• Синий провод → 485A

• Белый провод → 485B

• Жёлтый провод → Выход тока 4-20 мА (подключить к соответствующему порту при наличии модуля 4-20 мА; оставить свободным и изолировать, если не используется)

Перед включением питания внимательно проверьте последовательность проводов. Все точки подключения должны пройти строгую водонепроницаемую герметизацию, а кабели должны обладать определённой коррозионной стойкостью для адаптации к длительному пребыванию под водой или во влажных условиях.

FAQ

Q1: Поддерживает ли NBL-COL-408-S одновременное измерение цвета и мутности?

A: Да. Датчик использует конструкцию с двумя длинами волн и может одновременно выводить параметры цвета и мутности, с автоматической компенсацией помех от мутности с помощью алгоритмов.

Q2: Как автоматическая щётка очистки помогает снизить затраты на обслуживание?

A: Встроенная щётка очистки может очищать измерительное окно по расписанию, эффективно предотвращая обрастание биоплёнкой и накопление грязи, значительно снижая частоту ручной очистки и продлевая срок службы датчика.

Q3: Удобен ли протокол RS485 Modbus для интеграции системы?

A: Да. Продукт строго соответствует стандарту Modbus/RTU и может быть напрямую подключён к ПЛК, сборщикам данных или шлюзам IoT. Поддерживает многоточечную сеть и легко и надёжно интегрируется.

Q4: Точно ли измерение цвета в водоёмах с высокой мутностью?

A: Датчик использует опорный оптический путь и специальные алгоритмы для компенсации помех от мутности и частиц, сохраняя высокую точность измерения цвета даже при определённой мутности.

Q5: Поддерживает ли датчик выход 4-20 мА?

A: Да. Опциональный токовый выход 4-20 мА доступен и может использоваться совместно с цифровым выходом RS-485 для удовлетворения требований подключения различных систем управления.

Q6: Каков примерный цикл обслуживания?

A: В нормальных условиях щётка очистки работает эффективно. Рекомендуется возвращать датчик на завод для проверки и обслуживания щётки очистки и динамического уплотнения каждые 18 месяцев. Фактическая частота обслуживания должна корректироваться в зависимости от качества воды на объекте.

Q7: На какую глубину воды подходит датчик?

A: Рекомендуется погружная установка, глубина обычно контролируется не менее чем на 30 см ниже минимального уровня воды и не более 2 метров максимально, чтобы избежать влияния пузырьков воздуха на измерение.

Q8: Каков гарантийный срок изделия?

A: NiuBoL предоставляет гарантию качества на один год с даты продажи. Каждый датчик проходит 72-часовые испытания на старение и стабильность перед отгрузкой с завода, чтобы обеспечить 100% прохождение.

Заключение и приглашение к сотрудничеству

Онлайн-датчик цвета воды NBL-COL-408-S компании NiuBoL предоставляет профессиональное и стабильное инженерное решение для мониторинга цвета качества воды благодаря технологии компенсации с двумя длинами волн, функции автоматической очистки и надёжному решению интеграции RS485 Modbus. Он помогает интеграторам систем и подрядчикам по инженерным работам реализовать непрерывное онлайн-измерение с низкими затратами на обслуживание и высокой точностью в проектах очистки сточных вод, промышленных сточных вод и экологического мониторинга, снижая общие затраты на эксплуатацию и обслуживание и повышая достоверность данных.

Если вы выбираете оборудование для проекта мониторинга цвета или нуждаетесь в технической поддержке и индивидуальных решениях для конкретных условий качества воды, пожалуйста, обращайтесь в профессиональную команду NiuBoL. Мы предоставим подробные рекомендации по выбору продукции, советы по установке и пусконаладке, а также стабильные и надёжные услуги поставки, чтобы помочь вашей системе мониторинга водной среды эффективно внедриться.

Техническая документация онлайн-датчика цвета NBL-COL-408-S

NBL-COL-408-S online Water quality chroma sensor.pdf
