Руководство по выбору многопараметрического анализатора качества воды вторичного водоснабжения | Стандартные параметры системы онлайн-мониторинга питьевой воды и интеграция с Modbus

Введение: Революция в насосном отделении от «ручного отбора проб» к «оповещениям второго уровня»

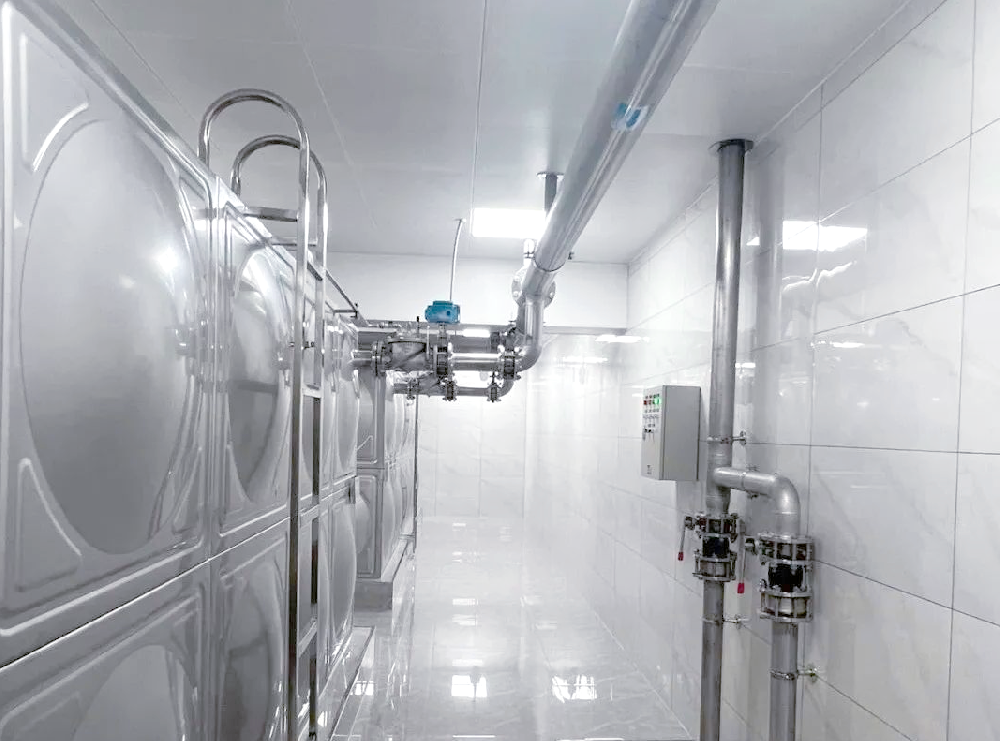

В системах вторичного водоснабжения высотных зданий задержка воды в резервуарах, старение трубопроводов или всасывание при отрицательном давлении могут легко привести к росту микробов и внезапному изменению мутности. Традиционный «ежемесячный отбор проб вручную» страдает от задержки данных, поскольку не может уловить критическое окно загрязнения качества воды, что создает угрозу безопасности питьевой воды для миллионов городских жителей.

С внедрением новой версии «Гигиенических спецификаций для объектов вторичного водоснабжения» GB 17051-2025 органы водного хозяйства прямо поощряют установку систем онлайн-мониторинга качества воды, чтобы добиться перехода от «обнаружения после события» к «раннему предупреждению в реальном времени». На этом фоне, NiuBoL Многопараметрический блок онлайн-мониторинга качества воды для вторичного водоснабжения (интегрированная настенная/шкафная система) объединяет датчики промышленного уровня с технологией Интернета вещей, обеспечивая решение для цифрового контроля с обслуживанием без реагентов, высокоточной защитой от помех и стандартным коммуникационным соединением для умных насосных станций.

I. Основное направление: «Золотые пять параметров» мониторинга питьевой воды

Важно различать: мониторинг вторичного водоснабжения (питьевой воды) полностью отличается от мониторинга сточных вод или мониторинга аквакультуры. Для питьевой воды используется NiuBoL Система фокусируется на следующих пяти основных показателях, имеющих прямое инженерное значение, полностью соответствующих «Стандартам качества питьевой воды» GB 5749-2022 и новым национальным стандартам.

1.1. Остаточный хлор — «спасательный круг» микробной безопасности
   Инженерное значение: Если остаточный хлор слишком быстро разлагается в резервуарах вторичного водоснабжения, бактерии могут легко размножаться. Национальные стандарты требуют, чтобы остаточный хлор на конечной точке сети (сторона пользователя) составлял не менее 0,05 мг/л.
   Логика мониторинга: NiuBoL использует датчик постоянного напряжения для контроля концентрации свободного хлора в режиме реального времени. Если значения постоянно падают ниже порогового значения, это указывает на то, что резервуар требует повторного хлорирования или циркуляции.

1.2. Мутность — «обратная связь в реальном времени» для ясности
   Инженерное значение: Оценивает взвешенные частицы в воде. Внезапное повышение мутности часто указывает на неполную очистку резервуара или нарушение осадка в трубах.
   Строгий стандарт: Мутность питьевой воды обычно должна быть ниже 1 NTU. Высокая мутность снижает эффективность последующей дезинфекции и адсорбирует тяжелые металлы.

1.3. pH — «индикатор» коррозии труб

   Инженерное значение: Стандартный диапазон 6,5 – 8,5. Низкий уровень pH вызывает коррозию оцинкованных стальных труб, что приводит к образованию «красной воды»; высокий pH снижает бактерицидную активность остаточного хлора.
   Инженерная ценность: Онлайн-мониторинг pH может предупреждать о рисках старения/коррозии труб и направлять системы дозирования химикатов для корректировки pH.

1.4. Проводимость/TDS — «Страж» чистоты воды
   Инженерное значение: Оценивает общее количество растворенных твердых веществ. При повреждении труб или обратном потоке сточных вод во вторичном водоснабжении значения TDS резко изменяются.
   Инженерная ценность: Мониторинг изменений базового уровня TDS является наиболее прямым физическим индикатором проникновения внешнего загрязнения.

1,5. Температура воды — «катализатор» биологической активности
   Инженерное значение: High summer temperatures (>25°C) значительно ускоряют размножение бактерий и испарение остаточного хлора.
   Инженерная ценность: Обеспечивает алгоритмическую компенсацию в сочетании с данными об остаточном хлоре и запускает оповещения во время сильной жары, указывая на необходимость усиленной дезинфекции.

Примечание для сравнения: В отличие от оборудования для мониторинга ХПК, общего фосфора и общего азота оборудованием промышленных сточных вод, указанные выше пять параметров образуют замкнутый цикл оценки безопасности качества вторичного водоснабжения.

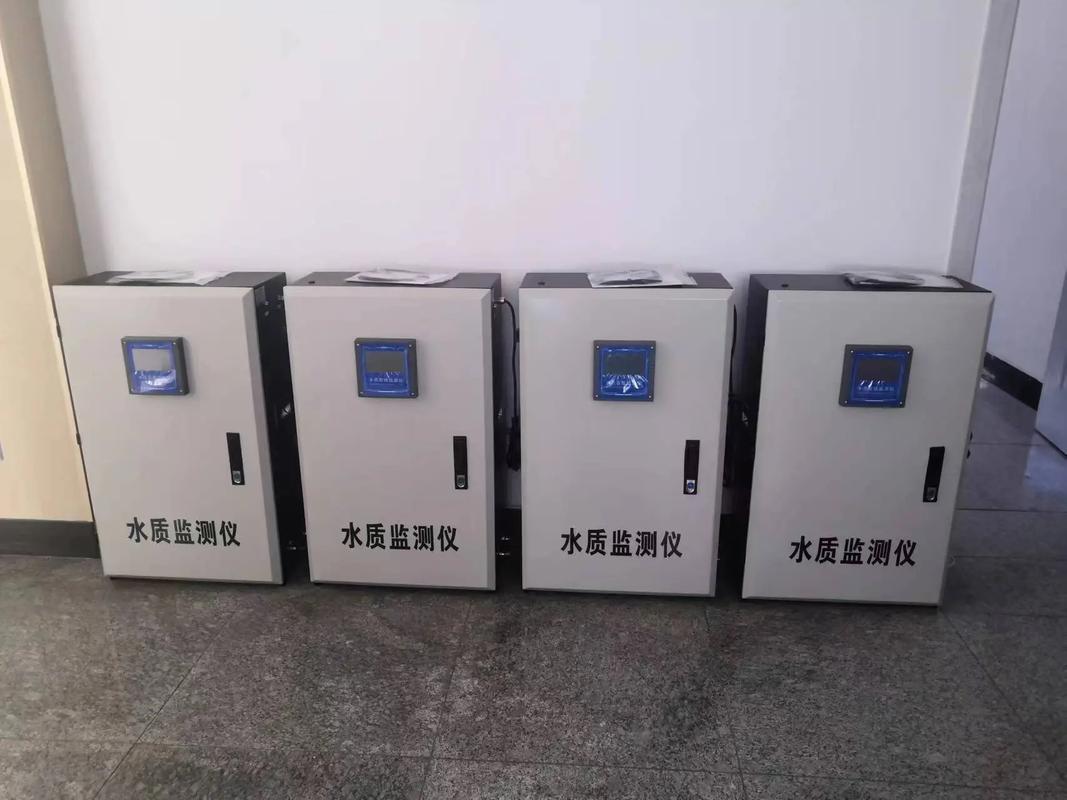

II. Архитектура системы: NiuBoL Интегрированный многопараметрический блок мониторинга качества воды

Чтобы решить проблемы, связанные с беспорядочной установкой на месте и помехами от датчиков в насосных помещениях, NiuBoL представляет собой предварительно интегрированный блок мониторинга промышленного уровня.

2.1. Структурное проектирование и интеграция водных путей
   Интегрированный корпус: Настенный/шкафный корпус со степенью защиты IP54, со встроенными водопроводными трубами, проточными сенсорными ячейками и модулями сбора данных.
   Проект удаления пузырьков и стабилизации потока: Встроенный канал для удаления пузырьков. В трубах вторичного водоснабжения высокое давление и много пузырьков; обычные датчики в таких средах испытывают дрейф данных из-за пузырьковых помех. NiuBoLКонструкция проточного канала значительно снижает влияние пузырьков на мутность (метод рассеяния 90°) и электроды на остаточный хлор, обеспечивая стабильно низкую мутность (диапазон 0–1NTU).
   Постоянное давление и контроль расхода: В систему входят редукционные клапаны и клапаны регулирования расхода, что решает проблему чувствительности датчиков остаточного хлора к скорости потока и обеспечивает стабильную скорость потока проб воды, проходящих через электрод.

2..2. Основная сенсорная технология
   Комбинированный электрод для измерения остаточного хлора/pH/температуры: Использует трехэлектродную систему постоянного напряжения (рабочий, счетчик, опорный). По сравнению с традиционными мембранными колориметрическими методами, NiuBoLЭто решение не требует ни заполняющего раствора, ни мембраны, ни расхода реагентов, а только периодическую калибровку, что значительно снижает рабочую нагрузку по техническому обслуживанию (TCO).
   Модуль мутности: Светодиодный источник теплого белого света, соответствующий стандарту USEPA 180.1, разрешение до 0,001NTU, с функцией самоочистки, обеспечивающий стабильную долгосрочную работу в средах с низкой мутностью.

2.3. Сбор данных и передача данных
   Промышленный РТУ: Интегрирует модуль сбора данных, который объединяет все данные датчиков.
   Протокол связи: Поддерживает шину RS485, стандартный промышленный протокол Modbus-RTU.
   Удаленная передача: Поддерживает 4G, 5G и прямое соединение Ethernet, легко подключаясь к «Платформе удаленного интеллектуального управления вторичным водоснабжением».

2.4. Таблица технических параметров датчика

III. Практика интеграции умных насосных станций и руководство по предотвращению ошибок

При интеграции NiuBoL системы в существующую насосную станцию ​​вторичного водоснабжения, эффективность данных мониторинга определяют следующие технические детали:

3.1. Проблемы контроля скорости потока и давления
   Риск: Давление в муниципальной водопроводной сети сильно колеблется. Непосредственное подключение датчиков к линиям высокого давления может привести к разрыву проницаемой мембраны электрода остаточного хлора (при использовании мембранного метода) или вызвать ложно завышенные показания мутности из-за пузырьков.
   NiuBoL Решение: Предустановленный редукционный клапан и проточная ячейка чашечного типа с устойчивым потоком. Пробы воды сначала сбрасываются под давлением, затем перетекают вверх в проточную ячейку, обеспечивая естественное вытеснение пузырьков и сохранение электродов погруженными в постоянно текущую воду со стабильной скоростью.

3.2. Интеграция данных и совместимость платформ
   Риск: Многие приборы контроля качества воды используют собственные протоколы, оставляя подрядчиков пассивными при разработке. SCADA или подключение к платформам бюро по охране окружающей среды.
   NiuBoL Решение: Строго придерживается открытого протокола Modbus-RTU. Мы предоставляем подробную карту регистров Modbus. Используете ли Siemens PLC, одомашненный SCADA программное обеспечение или общие шлюзы Интернета вещей, чтение и анализ данных могут быть завершены в течение 10 минут.

3.3. Защита от засорения и очистка для долгосрочного обслуживания
   Риск: Даже в среде с питьевой водой микробные пленки прикрепляются к стеклянным колбам pH и линзам для измерения мутности, вызывая дрейф результатов измерений.
   NiuBoL Решение: NiuBoL Блоки мониторинга оснащены дополнительным модулем автоматической очистки (электромагнитной щеткой или ультразвуком) в сочетании с байпасной конструкцией производителя с низким расходом, что увеличивает циклы ручной очистки более чем в 3 раза.

Часто задаваемые вопросы

Вопрос 1: Каковы преимущества и недостатки обслуживания датчика остаточного хлора постоянного напряжения по сравнению с методом реагентов DPD?
   A: Преимущество: без реагентов и в режиме реального времени. Метод постоянного напряжения не требует дорогостоящих хромогенных агентов DPD или насосных трубок, не требует проблем с утилизацией отработанной жидкости и подходит для непрерывного мониторинга 24 часа в сутки, 7 дней в неделю. Недостаток: калибровка. Несмотря на отсутствие реагентов, по-прежнему требуется периодическая калибровка нуля и наклона с использованием метода титрования FAS или стандартного раствора.

Вопрос 2: Как пузырьки в приточной воде влияют на показания мутности? Как NiuBoL решить это?
   Ответ: Пузырьки вызывают оптическое отражение и преломление, искусственно повышая мутность. NiuBoL использует специально разработанную проточную ячейку с удалением пузырьков. Изменяя направление потока воды (сверху-вверх или снизу-вверх) и добавляя буферную камеру, пузырьки вынуждены выходить сверху, обеспечивая гомогенность проб воды в зоне обнаружения мутности.

Вопрос 3: Как исправить дрейф отклика датчиков pH в питьевой воде с низкой проводимостью?
   Ответ: Вторичное водоснабжение представляет собой среду с низкой ионной силой, в которой обычные датчики pH реагируют медленно. NiuBoL использует схему предусилителя с высоким импедансом и встроенный алгоритм температурной компенсации PT1000, оптимизируя усиление сигнала на программном уровне для сред с низкой проводимостью, чтобы обеспечить стабильные показания.

Вопрос 4: Как различные зоны давления в высотных зданиях могут быть подключены к блоку контроля качества воды?
   Ответ: При разделении водоснабжения на зоны (низкие, средние и высокие зоны) каждая зона имеет разные риски качества воды. NiuBoL предлагает многоканальные версии блоков мониторинга. Если бюджет ограничен, приоритет следует отдать мониторингу самой неблагоприятной точки (самый верхний этаж) и основной выпускной трубы резервуара для воды, поскольку в этих местах наихудшее качество воды и лучше всего отражаются уязвимости системы.

Вопрос 5: Есть ли NiuBoL Многопараметрический блок мониторинга поддерживает интеграцию со сторонними интеллектуальными платформами бюро по охране воды и окружающей среды?
   А: Да. NiuBoL устройства не привязаны к закрытой платформе. Мы предоставляем стандартные интерфейсы Modbus-RTU (RS485) и можем помочь с интерфейсами API или преобразованием протокола MQTT. Пока сторонняя платформа поддерживает стандартные промышленные протоколы, возможна быстрая интеграция.

Вопрос 6: Предоставляете ли вы полную карту регистров Modbus и SDK для вторичной разработки?
   А: Да. Покупка NiuBoL Продукты включают полную техническую документацию, включая таблицы адресов регистров и примеры протоколов связи.

Краткое содержание

Выбор NiuBoL Многопараметрический онлайн-мониторинг вторичного водоснабжения означает выбор системы мониторинга насосной станции со стабильностью промышленного уровня и возможностями открытого подключения.

Мы предоставляем не только оборудование, но и полную техническую поддержку от разработки чертежей установки трубопровода до интеграции протокола связи, стремясь значительно снизить первоначальные трудности интеграции проекта и значительно сократить затраты на техническое обслуживание на месте (TCO), которые впоследствии могут быть вызваны засорением датчиков или истощением реагентов.

Действуйте сейчас, чтобы построить линию защиты безопасной питьевой воды:
   Чтобы запросить профессиональные материалы или оптовые расценки на проект, свяжитесь с NiuBoL инженерам по применению немедленно.
   Наша техническая команда предоставит профессиональную поддержку в выборе один на один в течение 24 часов.
