Онлайн-измеритель растворенного кислорода в аквакультуре и очистке сточных вод: Руководство по выбору флуоресцентного датчика растворенного кислорода

1. Промышленная и экологическая основа: почему растворенный кислород (РК) является «спасательным кругом» водных экосистем?

В системах рециркуляционной аквакультуры высокой плотности (УЗВ) и очистке городских промышленных сточных вод растворенный кислород (РК) является основным параметром, определяющим эффективность биологического метаболизма и стабильность системы.

На DO совместно влияют температура, атмосферное давление и показатели качества воды: повышение температуры воды снижает растворимость кислорода, одновременно ускоряя потребление кислорода рыбами, креветками и микроорганизмами; низкое атмосферное давление снижает парциальное давление кислорода, что приводит к его утечке; Разложение загрязняющих веществ, таких как аммиачный азот и ХПК, зависит от аэробных бактерий, которые дополнительно потребляют кислород. Когда уровень растворенного кислорода падает ниже 4 мг/л, аэробная нитрификация прекращается, анаэробные бактерии размножаются, производя токсины, такие как сероводород, что приводит к удушью рыбы/креветок или порче ила. Таким образом, стабильный контроль содержания растворенного кислорода является ключом к разрыву цикла ухудшения качества воды.

Дополнительное примечание: В системах УЗВ высокой плотности на каждые 1 мг/л снижения растворенного кислорода норма кормления рыб/креветок может снижаться на 15–25 %, что значительно ухудшает коэффициенты конверсии корма. На станциях очистки сточных вод точность контроля растворенного кислорода напрямую влияет на общую скорость удаления азота и показатели энергопотребления, что делает его важной переменной для энергосбережения и сокращения выбросов углерода.

2. Анализ болевых точек: эксплуатационные катастрофы традиционного ручного управления и мембранных измерителей растворенного кислорода.

Традиционная ручная аэрация, основанная на опыте, имеет очевидную задержку, часто обнаруживая проблемы только тогда, когда поверхность рыбы/креветок из-за воздуха или ила становится черной. Хотя ранние мембранные (полярографические) измерители растворенного кислорода широко использовались, они имели серьезные технические недостатки:

• Требуют частой очистки, замены электролита и проницаемой мембраны (обычно каждые 2–4 недели);

• Дрейф поляризации, требующий частой калибровки;

• Dependence on flow velocity (>0,3 м/с), что дает низкие показания в стоячей воде;

• Чувствителен к помехам и сбоям из-за химических веществ, таких как сульфиды.

Эти проблемы приводят к высоким затратам на техническое обслуживание и низкой надежности данных, что часто приводит к «отказу датчика без своевременного обнаружения», что в конечном итоге приводит к потерям в аквакультуре или превышению стандартов сточных вод.

3. Технологический прорыв: NiuBoL Принцип физического тушения флуоресценции и анализ разности фаз

The NiuBoL NBL-WQ-DO использует метод физического тушения флуоресценции, полностью устраняя дефекты мембранного метода.

Светодиод датчика излучает модулированный синий свет, возбуждающий флуоресцентный колпачок, излучающий красный свет. При контакте молекул кислорода интенсивность флуоресценции ослабевает и время жизни сокращается (эффект тушения). Система рассчитывает концентрацию кислорода, точно определяя разность фаз (Δφ) между возбуждающим и испускаемым светом в сочетании с алгоритмами компенсации температуры и солености.

Этот метод не потребляет кислород, не требует электролита, не зависит от скорости потока, обеспечивает высокую устойчивость к химическим воздействиям, таким как сульфиды, имеет стабильную нулевую точку и требует минимального обслуживания. По сравнению с мембранными методами скорость долговременного дрейфа снижается более чем на 80%, что значительно повышает надежность данных.

4. NiuBoL NBL-WQ-DO Таблица технических параметров ядра флуоресцентного датчика растворенного кислорода

5. Решения по интеграции промышленных систем на основе сценариев

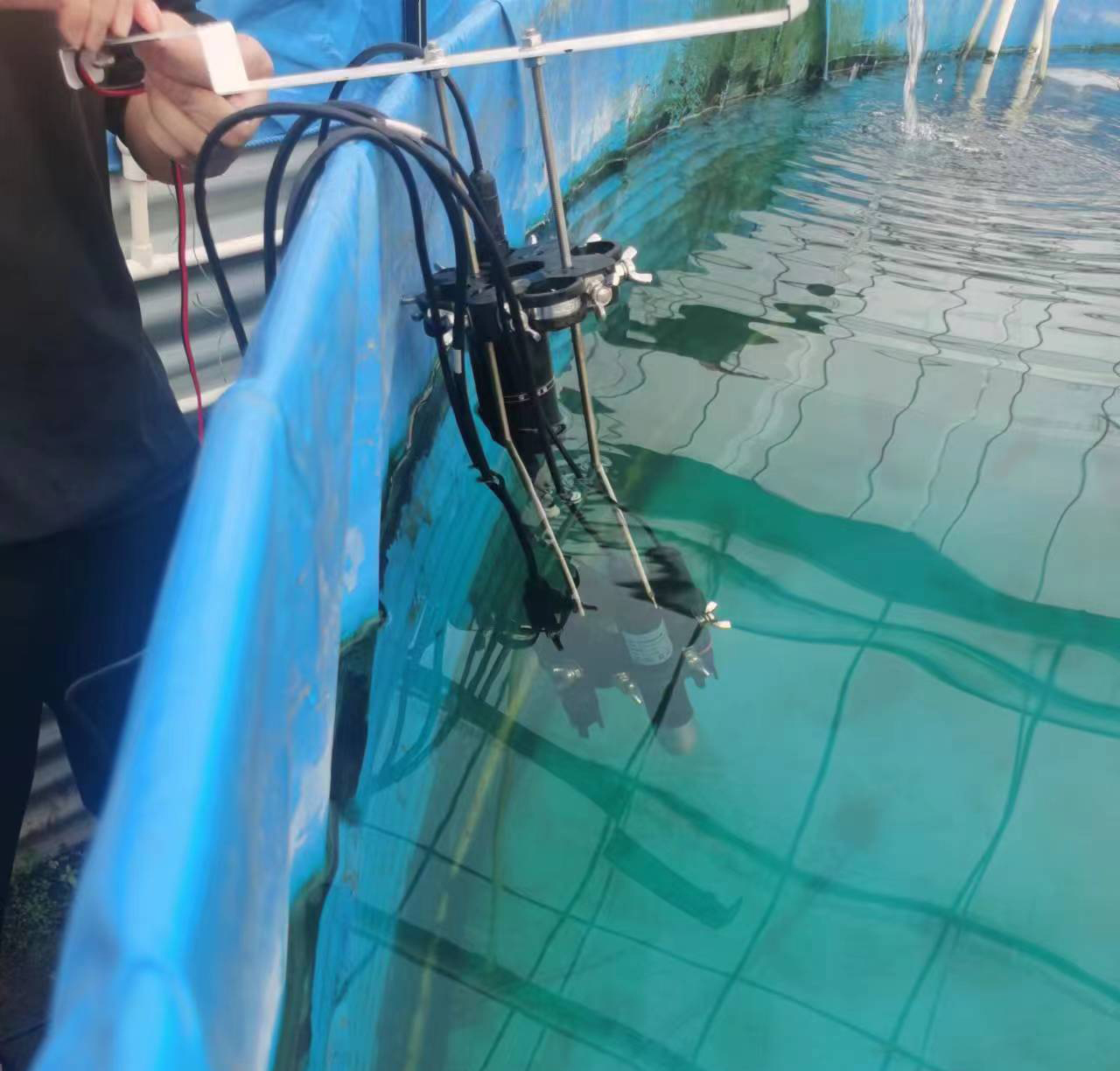

Сценарий A: Система рециркуляционной аквакультуры высокой плотности (УЗВ)
   Погружаться NBL-WQ-DO датчики на ключевых позициях в резервуарах для аквакультуры, подключаются к PLC с помощью RS-485. PLC опрашивает значения DO каждые 5 секунд. Когда уровень растворенного кислорода падает ниже 6,5 мг/л, мощность оборудования аэрации с переменной частотой автоматически увеличивается; когда концентрация выше 8,5 мг/л снижает мощность, обеспечивая точный контроль энергосбережения, экономию электроэнергии на 20–30 %, одновременно снижая стресс рыбы/креветок и повышая выживаемость.

Сценарий Б: Аэрационный резервуар муниципальной станции очистки сточных вод
   Установите датчик в центре аэробной зоны; Корпус POM+316L устойчив к вымыванию осадка. SCADA Система регулирует частоту работы вентилятора Рутса на основе обратной связи по концентрации растворенного кислорода в реальном времени, поддерживая стабильный уровень растворенного кислорода на уровне 2,0 мг/л, уменьшая чрезмерную аэрацию и аномалии образования осадка, оптимизируя общую эффективность удаления азота.

Сценарий C: Станция автоматического мониторинга поверхностных вод
   Установленный на буях или погружных кронштейнах, сверхнизкое энергопотребление адаптируется к солнечной энергии. Обеспечивает точные измерения даже в стоячей воде, значительно снижает частоту технического обслуживания в полевых условиях, подходит для долгосрочной стабильной работы главных систем рек и проектов экологического мониторинга.

6. Руководство по предотвращению и техническому обслуживанию «умной» интеграции воды

NBL-WQ-DO поддерживает автоматическую температурную компенсацию. В средах с изменяющейся соленостью значения компенсации могут быть записаны через регистры Modbus. Замена люминесцентного колпачка проста: просто открутите светозащитный экран, замените его новым колпачком и выполните калибровку по насыщению воздуха. Всю процедуру можно выполнить на месте за 15 минут.

В системах с солнечной энергией использование синхронизированного источника питания + конструкция с быстрым откликом могут поддерживать чрезвычайно низкое ежедневное энергопотребление узла, что значительно увеличивает срок службы системы и снижает общие инвестиции в проект.

Часто задаваемые вопросы

Вопрос 1: Почему метод флуоресценции обеспечивает точные измерения даже в стоячей воде?
   Метод флуоресценции не потребляет кислород и не имеет явления концентрационной поляризации, что действительно отражает общую концентрацию кислорода.

Вопрос 2. Могут ли сульфиды повредить флуоресцентный колпачок?
   Нет. Флуоресцентный материал встроен в гидрофобную полимерную матрицу, обеспечивающую высокую устойчивость к помехам со стороны сульфидов, аммиачного азота и т. д.

Вопрос 3: Как выполнить компенсацию солености?
   Запишите коэффициент солености через Modbus; датчик внутренне использует Международное уравнение состояния морской воды для автоматической коррекции.

Вопрос 4. Какие ограничения по давлению имеет установка с резьбой NPT 3/4?
   Устойчивость к давлению ≤0,2 МПа (глубина воды около 20 м), подходит для большинства сценариев аквакультуры и очистки сточных вод.

В5: Предоставляете ли вы руководство по регистрации Modbus?

   Да, предоставляется полная документация по протоколу и пример кода, обеспечивающие быструю интеграцию.

Вопрос 6: Насколько можно снизить долгосрочные затраты на комплексное обслуживание флуоресцентного измерителя растворенного кислорода по сравнению с традиционными мембранными методами?
   О: В реальных проектах NiuBoL Датчик флуоресценции может снизить ежегодные затраты на техническое обслуживание на 60–75%. Экономия достигается главным образом за счет исключения частой замены электролита и проницаемой мембраны (мембранный метод требует обслуживания каждые 1-2 месяца), значительного снижения частоты калибровки в полевых условиях (метод флуоресценции обычно требует калибровки каждые 3-6 месяцев) и простой замены флуоресцентного колпачка (выполняется на месте за 15 минут), что значительно снижает затраты на рабочую силу и запасные части.

Вопрос 7: В условиях высокой мутности или большого количества водорослей в воде подвержена ли загрязнению флуоресцентная крышка, влияющая на точность измерений?
   Ответ: Во флуоресцентном колпачке используется гидрофобная полимерная матрица с высокой степенью поперечной сшивки, обеспечивающая высокую устойчивость к водорослям и прилипанию взвешенных твердых частиц. Даже при небольшом прилегании к поверхности, пока молекулы кислорода могут нормально диффундировать, можно поддерживать высокую точность. Рекомендуется использовать автоматическую чистящую щетку или периодически аккуратно протирать мягкой щеткой + чистой водой, что продлевает срок службы колпачка до 12-18 месяцев.

Вопрос 8: При объединении в сеть нескольких NBL-WQ-DO датчики на RS-485 автобус, как обеспечить стабильность связи?
   О: Рекомендуется шлейфовая (шинная) топология, не более 32 устройств на шину; На обоих концах шины должны быть установлены согласующие резисторы сопротивлением 120 Ом; используйте экранированную витую пару с односторонним заземлением; для расстояний связи, превышающих 300 метров, рассмотрите возможность добавления RS-485 повторители или снижение скорости передачи данных до 9600 бит/с. NiuBoL Датчики оснащены встроенным аппаратным сторожевым устройством и проверкой CRC, что эффективно снижает уровень потери пакетов при развертывании на местах.

Краткое содержание

Точный контроль растворенного кислорода является основой современной аквакультуры и очистки сточных вод. NiuBoL NBL-WQ-DO Датчик флуоресценции, благодаря своим низким эксплуатационным расходам, высокой стабильности и преимуществам защиты от помех, стал предпочтительным решением для системных интеграторов. Это не только снижает эксплуатационные расходы, но и обеспечивает надежную основу данных для интеллектуального управления с обратной связью. Для получения руководства по протоколу Modbus, технического документа проекта или оптовых цен обращайтесь NiuBoL прикладные инженеры. Мы предоставим индивидуальную поддержку в течение 24 часов.
