NBL-RDO-206 Онлайн-флуоресцентный датчик растворенного кислорода

Встроенный онлайн-датчик флуоресцентного растворенного кислорода NBL-RDO-206 разработан и изготовлен на основе принципа тушения возбужденной флуоресценции определенными веществами в физике. Когда возбуждающий свет попадает на флуоресцентный материал на поверхности флуоресцентной пленки, флуоресцентный материал возбуждается и испускает флуоресценцию. Время тушения флуоресценции зависит от концентрации молекул кислорода на поверхности флуоресцентной пленки. Путем определения разности фаз между флуоресценцией и возбуждающим светом и сравнения с внутренней калибровочной кривой можно рассчитать концентрацию молекул кислорода, и конечное значение может быть выведено после температурной и солевой компенсации.

Не требуется электролит, и он не будет поляризован.

Отсутствие потребления кислорода, не зависит от скорости потока.

Встроенный датчик температуры, автоматическая температурная компенсация.

Встроенная компенсация солености, гибкая настройка параметров.

Не подвержен влиянию химических веществ, таких как сульфиды.

Незначительный дрейф, быстрая реакция, более точное измерение.

Длительный срок службы, низкая стоимость использования.

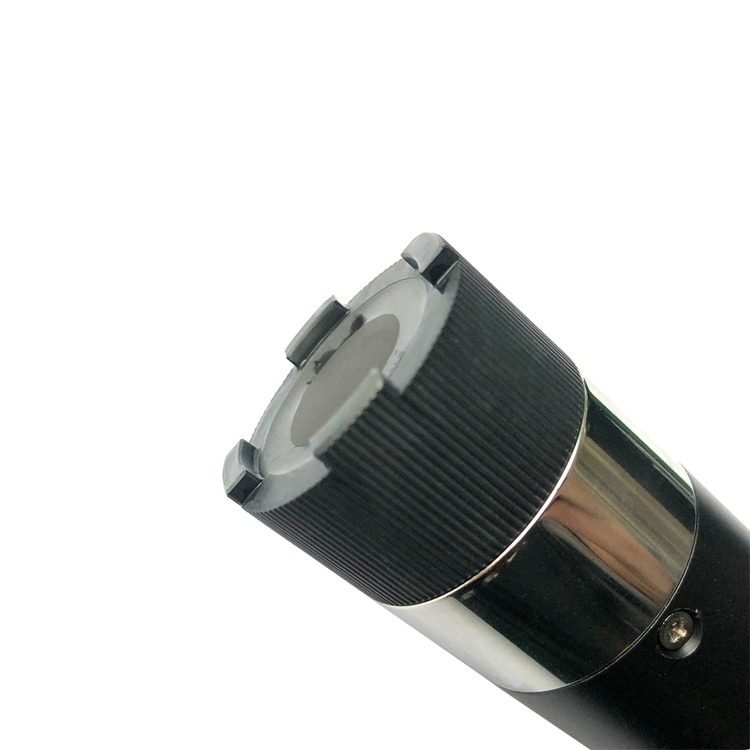

Простая замена флуоресцентного колпачка.

Интерфейс RS-485, протокол Modbus/RTU.

Низкое энергопотребление, защита от помех.

Технические характеристики онлайн-датчика флуоресцентного растворенного кислорода NBL-RDO-206

1. Принцип работы

Встроенный онлайн-датчик флуоресцентного растворенного кислорода NBL-RDO-206A разработан и изготовлен на основе принципа тушения возбужденной флуоресценции определенными веществами в физике. Когда возбуждающий свет попадает на флуоресцентный материал на поверхности флуоресцентной пленки, флуоресцентный материал возбуждается и испускает флуоресценцию. Время тушения флуоресценции зависит от концентрации молекул кислорода на поверхности флуоресцентной пленки. Путем определения разности фаз между флуоресценцией и возбуждающим светом и сравнения с внутренней калибровочной кривой можно рассчитать концентрацию молекул кислорода, и конечное значение может быть выведено после температурной и солевой компенсации.

Не требуется электролит, и он не будет поляризован.

Отсутствие потребления кислорода, не зависит от скорости потока.

Встроенный датчик температуры, автоматическая температурная компенсация.

Встроенная компенсация солености, гибкая настройка параметров.

Не подвержен влиянию химических веществ, таких как сульфиды.

Незначительный дрейф, быстрая реакция, более точное измерение.

Длительный срок службы, низкая стоимость использования.

Простая замена флуоресцентного колпачка.

Интерфейс RS-485, протокол Modbus/RTU.

Низкое энергопотребление, защита от помех.

2. Установка и электрическое подключение

2.1. Установка

Датчик должен быть надежно установлен ниже уровня жидкости. При установке и использовании следует избегать столкновения или царапания поверхности флуоресцентной пленки. Следует избегать налипания донных отложений на флуоресцентную пленку. Перед использованием снимите резиновый колпачок.

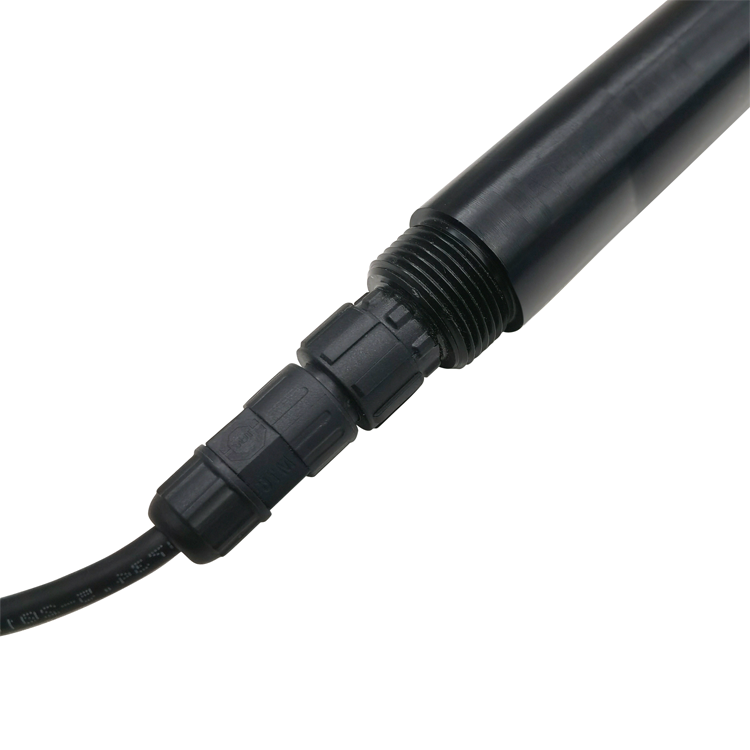

2.2. Электрическое подключение

Красный провод - кабель питания (12～24 В)

Черный провод - заземляющий провод (GND)

Синий провод - 485A

Белый провод - 485B

Тщательно проверьте последовательность подключения проводов перед подачей питания, чтобы избежать ненужных потерь, вызванных ошибками в проводке.

Характеристики кабеля: Учитывая, что кабель в течение длительного времени погружен в воду (включая морскую) или находится на воздухе, все точки проводки должны быть водонепроницаемыми, а пользовательский кабель должен обладать определенной коррозионной стойкостью.

3. Обслуживание

3.1. График и методология обслуживания

3.1.1. График обслуживания

В отличие от электрохимических датчиков растворенного кислорода, флуоресцентный датчик не потребляет кислород и не требует частой очистки (за исключением случаев использования в вязких жидкостях).

Примечание: Периодичность обслуживания в приведенной выше таблице является только рекомендуемой, и обслуживающий персонал должен очищать датчик в соответствии с фактическим использованием датчика; однако, периодичность замены флуоресцентного колпачка рекомендуется один раз в год.

3.1.2. Метод обслуживания

а) Внешняя поверхность датчика: очистите внешнюю поверхность датчика водопроводной водой, если остатки мусора остались, протрите влажной мягкой тканью, для некоторых стойких загрязнений можно добавить немного бытового моющего средства в водопроводную воду для очистки.

б) Поверхность флуоресцентного колпачка: Если на поверхности флуоресцентного колпачка есть грязь, промойте ее чистой водой или аккуратно протрите мягкой тканью. Обратите внимание на интенсивность очистки, чтобы не поцарапать измерительную область и не повлиять на точность измерения.

в) Внутри флуоресцентного колпачка: обычно чистить не нужно. Если в флуоресцентный колпачок попал водяной пар или пыль, выполните следующие действия по очистке:

Открутите флуоресцентный колпачок;

Промойте внутреннюю поверхность флуоресцентного колпачка и оптическое окно датчика.

Для масляных загрязнений можно использовать бытовой чистящий раствор;

Аккуратно вытрите воду чистой безворсовой тканью и дайте высохнуть;

4. Установите флуоресцентный колпачок на место.

г) Проверьте кабели датчика: на оболочке и корне кабелей не должно быть повреждений; клеммы не должны быть погружены в воду; при нормальной установке датчика кабель не должен быть натянут, иначе внутренний провод кабеля легко порвется, и датчик не сможет нормально работать.

д) Проверьте, не поврежден ли корпус датчика коррозией или другими причинами.

е) Ежедневное хранение флуоресцентного колпачка: Когда он не используется, следует накрыть его резиновым защитным колпачком с влажной губкой, чтобы поверхность измерительной области флуоресцентного колпачка оставалась влажной. Если поверхность измерительной области флуоресцентного колпачка датчика длительное время находится в сухом состоянии, это приведет к ошибке измерения или нестабильности данных, и его следует замочить в воде на 48 часов перед использованием.

Технический паспорт онлайн-датчика флуоресцентного растворенного кислорода NBL-RDO-206

NBL-RDO-206 Online Fluorescence Dissolved Oxygen Sensor.pdf
