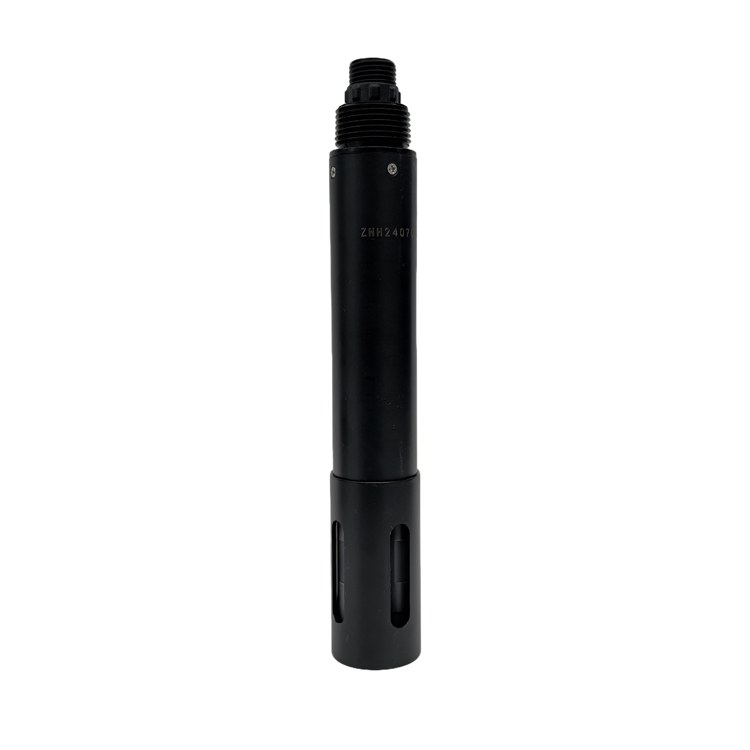

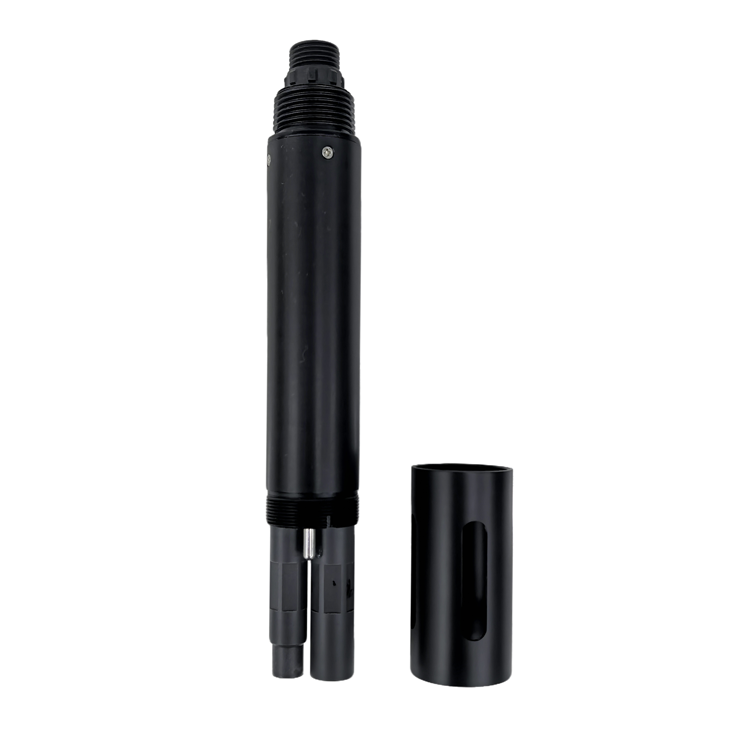

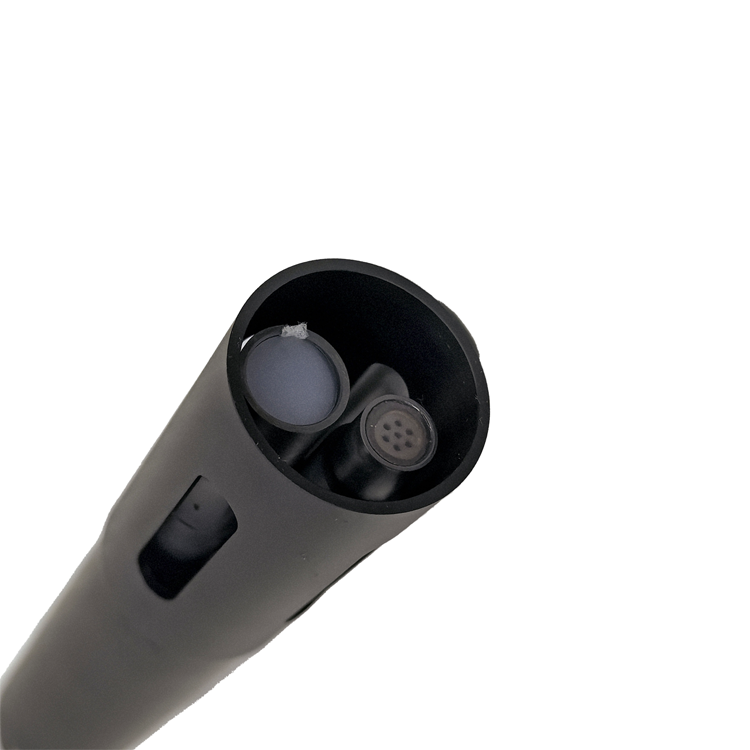

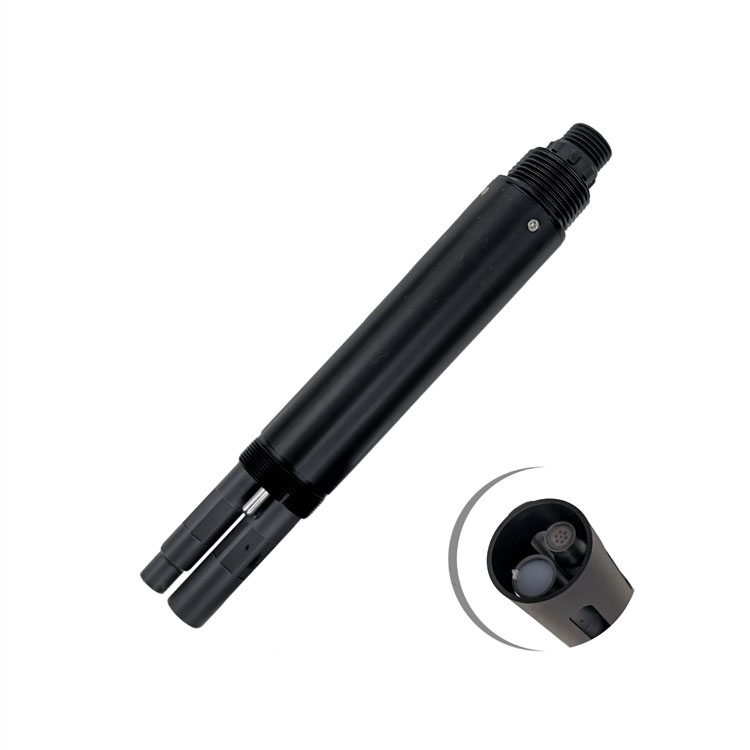

Онлайн-датчик качества воды NBL-NHN-206 для измерения содержания аммиачного азота

NBL-NHN-206 интегрированный онлайн-датчик аммиачного азота изготовлен с использованием ионоселективного электрода для ионов аммония на основе ПВХ-мембраны, предназначенного для тестирования содержания ионов аммония в воде с температурной компенсацией для обеспечения быстрого, простого, точного и экономичного тестирования. В данном руководстве пользователя подробно описаны технические параметры, техническое обслуживание и протоколы связи датчика аммиачного азота. Выходной сигнал: шина RS-485, протокол Modbus/RTU, удобный для подключения к ПЛК, DCS, промышленному управляющему компьютеру, общему контроллеру, безбумажному регистрирующему прибору или сенсорному экрану и другому оборудованию сторонних производителей. Запатентованный зонд для ионов аммония, внутренний эталонный раствор которого очень медленно вытекает из микропористого солевого мостика под давлением не менее 100 кПа (1 бар). Такая эталонная система очень стабильна и имеет более длительный срок службы, чем обычные промышленные электроды. Простая установка: резьба 3/4 NPT (трубная резьба) для легкой погружной установки или установки в трубы и резервуары. Степень защиты IP68.

Технические характеристики онлайн-датчика аммиачного азота NBL-NHN-206

1. Среда применения

Интегрированный онлайн-датчик аммиачного азота NHN-206A изготовлен с использованием ионоселективного электрода для ионов аммония на основе ПВХ-мембраны, предназначенного для тестирования содержания ионов аммония в воде с температурной компенсацией для обеспечения быстрого, простого, точного и экономичного тестирования. В данном руководстве пользователя подробно описаны технические параметры, техническое обслуживание и протоколы связи датчика аммиачного азота.

Выходной сигнал: шина RS-485, протокол Modbus/RTU, удобный для подключения к ПЛК, DCS, промышленному управляющему компьютеру, общему контроллеру, безбумажному регистрирующему прибору или сенсорному экрану и другому оборудованию сторонних производителей.

Запатентованный зонд для ионов аммония, внутренний эталонный раствор которого очень медленно вытекает из микропористого солевого мостика под давлением не менее 100 кПа (1 бар). Такая эталонная система очень стабильна и имеет более длительный срок службы, чем обычные промышленные электроды.

Простая установка: резьба 3/4 NPT (трубная резьба) для легкой погружной установки или установки в трубы и резервуары.

Степень защиты IP68.

2. Электрическое подключение

а) Красная линия - провод питания (12 ~ 24 В)

б) Черная линия - заземление (GND)

в) Синяя линия - 485A

г) Белая линия - 485B

После завершения проводки необходимо тщательно проверить ее, чтобы избежать неправильных соединений, прежде чем подавать питание.

Спецификация кабеля: учитывая, что кабель долгое время погружен в воду (включая морскую) или подвержен воздействию воздуха, все точки проводки должны быть водонепроницаемыми, а пользовательский кабель должен обладать определенной коррозионной стойкостью.

3. Техническое обслуживание

1. Использование и техническое обслуживание

Промойте электрод в дистиллированной воде (или деионизированной воде), промокните насухо и не вытирайте насухо. Поместите электрод на держатель электрода. Перед использованием кончик электрода погружали в дистиллированную воду (или деионизированную воду) на 10 минут, а затем погружали в разбавленный раствор ионов аммония на 2 часа.

Перед использованием держите электрод сухим. Чувствительный элемент электрода должен быть помещен в защитный флакон. Перед тестированием электрод должен быть погружен в активирующий раствор на 24 часа. При хранении на ночь или дольше, очистите кончик электрода деионизированной водой, вытрите насухо и поместите в оригинальную упаковку.

Проверьте, сух ли терминал. Если он загрязнен, протрите его абсолютным спиртом и высушите. Избегайте длительного погружения в дистиллированную воду или белковый раствор и предотвращайте контакт с силиконовой смазкой. С более длинными электродами, его ПВХ-пленка может стать полупрозрачной или с отложениями, которые можно промыть дистиллированной водой (или деионизированной водой). Электрод используется в течение длительного времени. Когда возникает ошибка измерения, его необходимо откалибровать с помощью измерительного прибора.

Если калибровка и измерения не могут быть выполнены при обслуживании и поддержании электрода указанным выше способом, электрод вышел из строя. Пожалуйста, замените электрод.

Основные мешающие ионы показаны в таблице ниже:

Концентрация мешающих ионов, которая вызывает 10% погрешность при различных концентрациях ионов аммония

4. Калибровка датчика

Примечание: датчик был откалиброван перед отправкой с завода. Если он не выходит за пределы погрешности измерения, его не следует произвольно калибровать.

а) Калибровка нуля

Поместите датчик в флакон, содержащий нулевой стандартный раствор, и подождите 5 минут. После стабилизации значения проверьте, находится ли отображаемое значение в пределах диапазона погрешности. Если нет, выполните калибровку нуля. Инструкции по калибровке см. в приложении.

б) Калибровка наклона

Поместите датчик в флакон, содержащий стандартный раствор наклона, и подождите 5 минут. После стабилизации значения проверьте, находится ли отображаемое значение в пределах диапазона погрешности. Если нет, требуется калибровка наклона. Инструкции по калибровке см. в приложении.

Технический паспорт онлайн-датчика аммиачного азота NBL-NHN-206

NBL-NHN-206 Online Water Quality Ammonia Nitrogen Sensor.pdf
