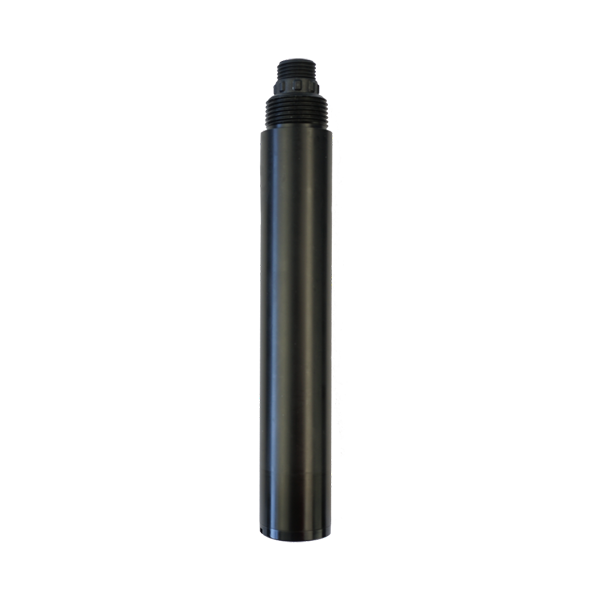

Онлайн-датчик взвешенных веществ NBL-WQ-TSS-4A для мониторинга качества воды и очистки сточных вод

Онлайн-датчик взвешенных веществ NiuBoL NBL-WQ-TSS-4A использует принцип измерения света, рассеянного под углом 90°, со встроенным инфракрасным светодиодом и волоконно-оптической структурой, поддерживает протокол RS485 Modbus RTU. Разработан для мониторинга качества воды, очистки сточных вод и управления промышленными процессами, обладает высокой степенью защиты IP68 и автоматической температурной компенсацией. Это надежный выбор для системных интеграторов, стремящихся к цифровизации качества воды.

Промышленный мониторинг в реальном времени высокой точности: Онлайн-датчик взвешенных веществ (TSS) NiuBoL

Решение проблем дрейфа и световых помех в мониторинге сточных вод — стабильный выбор, созданный для системных интеграторов.

• Инфракрасная технология рассеяния: Эффективно фильтрует помехи от естественного света, обеспечивая высокую точность даже в низких диапазонах.

• Стандартный протокол Modbus: Не требует вторичной разработки, бесшовное подключение к различным платформам ПЛК, АСУ ТП и IoT.

• Герметичный корпус IP68: Поддерживает длительную погружную установку до 20 метров под водой, длительная работа без обслуживания.

Обзор продукта: Онлайн-датчик взвешенных веществ NBL-WQ-TSS-4A

В современных проектах водоочистки и мониторинга окружающей среды точность измерения взвешенных веществ (Total Suspended Solids, TSS) напрямую влияет на успех управления процессом. Однако сложные условия наружного освещения, быстро меняющаяся температура воды и агрессивные коррозионные среды часто вызывают дрейф или частые повреждения обычных датчиков.

NiuBoL NBL-WQ-TSS-4A — это интегрированный онлайн-датчик взвешенных веществ, специально разработанный для суровых промышленных и экологических условий. Он использует передовой принцип обратного рассеяния света в сочетании с волоконно-оптической структурой, что обеспечивает не только отличную стабильность измерений, но и оптимизацию простоты интеграции и долговечности. Как ключевой член семейства датчиков NiuBoL, он призван предоставить подрядчикам в области экологической инженерии и интеграторам систем водоочистных сооружений экономически эффективное промышленное решение для цифрового контроля качества воды.

Ключевые технические преимущества

1. Принцип волоконно-оптического рассеяния
   Модель NBL-WQ-TSS-4A отказывается от традиционной конструкции проходящего света и использует метод измерения света, рассеянного под углом 90°. Инфракрасный светодиод испускает луч, который рассеивается при встрече с взвешенными частицами в пробе воды. Датчик захватывает интенсивность обратно рассеянного света с помощью прецизионной волоконно-оптической структуры. Эта конструкция значительно повышает устойчивость датчика к внешним световым помехам, обеспечивая чрезвычайно высокую стабильность показаний даже в ярко освещенных наружных открытых каналах.

2. Отличная промышленная защита и материалы
   Корпус датчика изготовлен из комбинации инженерных пластиков POM (полиоксиметилен) и ABS. Такое сочетание материалов обладает не только высокой химической стабильностью и устойчивостью к коррозии в большинстве кислых и щелочных сред, но и высокой механической прочностью. В сочетании с водонепроницаемым исполнением IP68 датчик может стабильно работать в течение длительного времени на глубинах до 20 метров под водой, не подвергаясь воздействию влаги, давления на глубине и агрессивных сред.

3. Точная автоматическая температурная компенсация
   Изменения температуры воды влияют на показатель преломления жидкостей и производительность электронных компонентов. Датчик оснащен высокоточным датчиком температуры Pt1000 для измерения температуры среды в реальном времени и выполнения компенсации на алгоритмическом уровне. Эта конструкция гарантирует, что выходное значение взвешенных веществ остается линейно согласованным в рабочем диапазоне от 0°C до 50°C.

4. Открытое и удобное решение для интеграции
   Для удовлетворения потребностей промышленного Интернета вещей (IIoT) датчик оснащен стандартным цифровым интерфейсом RS-485 и строго соответствует протоколу Modbus RTU. Это позволяет техническим специалистам легко подключать его к программному обеспечению для конфигурации, HMI или различным облачным платформам. Мы также предлагаем опциональный аналоговый выход 4-20 мА для соответствия привычным методам подключения традиционных систем управления, обеспечивая истинную концепцию «подключи и работай».

Технические характеристики онлайн-датчика взвешенных веществ NBL-WQ-TSS-4A

Типичные сценарии применения

• Очистные сооружения: Мониторинг концентрации ила в биохимических реакторах и взвешенных веществ в очищенной воде для оптимизации объема аэрации и химической дозировки.

• Мониторинг поверхностных вод: Долгосрочный онлайн-мониторинг рек, озер и ландшафтных водоемов для отслеживания тенденций мутности и содержания взвешенных веществ в реальном времени.

• Обработка промышленной воды: Системы оборотного водоснабжения, очистка шахтных вод и мониторинг сбросов целлюлозно-бумажных стоков для защиты производительности последующего оборудования очистки воды.

• Вторичное водоснабжение и мониторинг водопроводной воды: Контроль стабильности качества воды в сети для обеспечения соответствия конечного водоснабжения экологическим стандартам.

Руководство по установке и электрическому подключению

Рекомендации по физической установке

• Требования к расстоянию: Держите датчик на расстоянии не менее 5 см от стенки резервуара или внутренней стенки трубы и не менее 10 см от дна, чтобы избежать граничных эффектов.

• Избегание пузырьков: Убедитесь, что измерительное окно полностью погружено, и перед окном не скапливаются пузырьки.

Определение подключения проводов

Датчик использует экранированный витой кабель с 5 жилами. Строго соблюдайте последовательность и проверьте перед включением:

• Красный провод: Плюс питания (12～24В постоянного тока)

• Черный провод: Земля питания (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

• Желтый провод: Выход тока 4-20мА (опционально, изолировать и оставить неподключенным, если не используется)

Часто задаваемые вопросы

В1. Какой принцип измерения использует датчик взвешенных веществ NiuBoL?

Он использует принцип рассеяния света под углом 90°. Инфракрасный свет от светодиода освещает взвешенные частицы, вызывая рассеяние. Концентрация в мг/л получается путем измерения интенсивности рассеянного света и линейного расчета.

В2. Зачем датчику нужен встроенный датчик температуры?

Изменения температуры воды незначительно влияют на оптическую линзу и детекторную схему. Встроенный датчик температуры выполняет автоматическую температурную компенсацию в реальном времени с помощью алгоритмов для обеспечения согласованности показаний в разные сезоны и при разной температуре воды.

В3. Можно ли использовать датчик в морской воде с высокой соленостью?

Корпус изготовлен из материалов POM и ABS, обладающих хорошей коррозионной стойкостью. В сильно коррозионной морской воде рекомендуется регулярно проверять измерительное окно и усиливать гидроизоляцию всех соединений.

В4. Требуется ли датчику частая калибровка?

Рекомендуется следовать требованиям местных природоохранных органов. В обычных промышленных условиях, благодаря использованию высокостабильного инфракрасного источника света, интервал калибровки может составлять до 3-6 месяцев.

В5. Что вызывает большие колебания в данных измерений?

Проверьте положение установки: 1) не образуется ли большое количество пузырьков перед измерительным окном; 2) не находится ли датчик слишком близко к стенке резервуара, вызывая помехи от отражений; 3) правильно ли заземлен экран кабеля.

В6. Как очистить измерительное окно датчика?

Используйте водопроводную воду для промывки или аккуратно протрите влажной мягкой тканью. Не используйте металлические щетки или острые предметы, чтобы не поцарапать поверхность оптической линзы.

В7. Предоставляет ли NiuBoL совместимые вторичные приборы?

Да. Датчики NiuBoL поддерживают стандартный протокол Modbus RTU и могут быть сопряжены с нашими приборами серии NBL-Display или подключены напрямую к существующей системе ПЛК заказчика.

В8. Можно ли удлинить кабель до 100 метров?

RS-485 теоретически поддерживает передачу на расстояние более 1000 метров. Для дальней передачи убедитесь, что напряжение питания на стороне датчика остается выше 12В, и используйте высококачественный экранированный витой кабель, чтобы избежать помех.

Резюме

Онлайн-датчик взвешенных веществ NiuBoL NBL-WQ-TSS-4A стал эффективным инструментом повышения производительности в области мониторинга водной среды благодаря отличной промышленной конструкции, стабильной оптической архитектуре и точному цифровому выходу. Мы понимаем потребность системных интеграторов в «стабильности» и «простоте», поэтому каждый датчик проходит 72-часовое тестирование на старение и стабильность перед отгрузкой.

Ищете ли вы решение для мониторинга качества воды, которое может снизить эксплуатационные расходы и повысить уровень приемки проектов? Свяжитесь с нами немедленно, чтобы получить полное техническое руководство по мониторингу качества воды NiuBoL и условия оптовых закупок. Мы надеемся на сотрудничество с вами в построении более разумного и чистого цифрового будущего.

Технический паспорт онлайн-датчика взвешенных веществ NBL-WQ-TSS-4A

NBL-WQ-TSS-4A Online Suspended Solids Sensor.pdf
