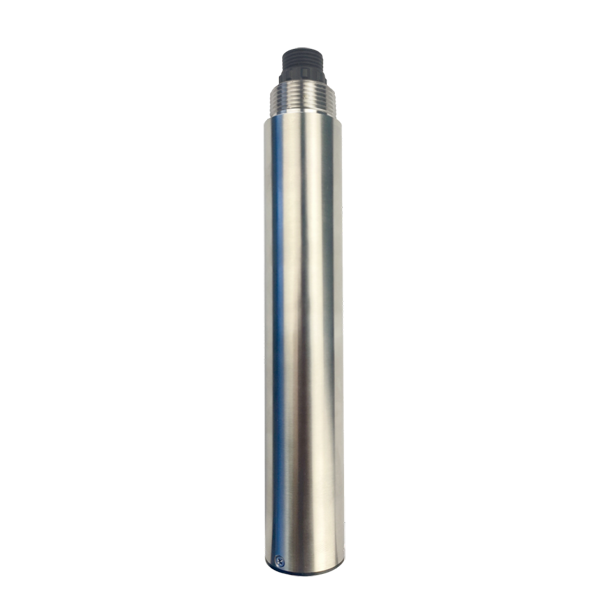

Онлайн-датчик взвешенных частиц NBL-WQ-TSS-4S RS-485/4-20mA : Для очистки сточных вод и мониторинга окружающей среды

Онлайн-датчик взвешенных веществ NiuBoL NBL-WQ-TSS-4S использует принцип измерения рассеянного инфракрасного излучения со встроенным алгоритмом температурной компенсации и самоочистки. Выход RS485 Modbus/RTU и 4-20мА, нержавеющая сталь 316L, защита IP68 (погружение 20м). Подходит для городских сточных вод, промышленных сбросов, мониторинга рек и другого. Стабильный, помехоустойчивый и простой в обслуживании.

Онлайн-датчик взвешенных веществ NBL-WQ-TSS-4S

Метод рассеянного инфракрасного излучения — точно проникает сквозь сложные водные массы, концентрация взвешенных веществ / ила известна одним измерением

Вспенивание аэротенка, вынос ила из вторичного отстойника, внезапная мутность реки… Взвешенные вещества (ВВ) и концентрация ила являются ключевыми показателями для измерения качества воды и управления процессами. Однако традиционные методы отбора проб и взвешивания отстают на несколько часов и не могут использоваться для оперативного регулирования. Онлайн-датчик взвешенных веществ NiuBoL NBL-WQ-TSS-4S использует технологию обратного рассеяния инфракрасного излучения со встроенной температурной компенсацией Pt1000 и откликом на уровне секунды к реальной концентрации. Выходной сигнал цифровой + аналоговый, погружной монтаж 3/4" NPT, предоставляя надежное онлайн-решение по взвешенным веществам для очистки сточных вод и мониторинга окружающей среды.

Три ключевых преимущества

• Метод рассеянного инфракрасного излучения, высокая помехоустойчивость к внешнему свету: Использует инфракрасный светодиод в сочетании с оптической схемой из чистого кварца. Выдает стабильные данные даже при естественном или искусственном освещении.

• Двойной интерфейс выхода, беспроблемная интеграция: Стандартный RS-485 Modbus/RTU, опциональный выходной ток 4-20мА, удовлетворяя потребности подключения как новых систем, так и устаревших ПЛК.

• Полностью из нержавеющей стали 316L + стойкость к погружению IP68 20м: Не подвержен воздействию коррозионных водных масс и глубокого монтажа. Подходит для аэротенков, глубоких колодцев, рек и других суровых условий.

Обзор продукта онлайн-датчика взвешенных веществ NBL-WQ-TSS-4S

NiuBoL NBL-WQ-TSS-4S — это интегрированный интеллектуальный датчик, специально разработанный для непрерывного мониторинга концентрации взвешенных веществ (ВВ) в воде. Он использует принцип измерения оптического рассеяния: инфракрасный светодиод внутри датчика излучает пучок света постоянной интенсивности в пробу воды. Взвешенные частицы в воде вызывают рассеяние света. Высокочувствительный фотодетектор принимает интенсивность обратно рассеянного света, пропорциональную концентрации частиц, которая затем линеаризуется внутри и напрямую выдает значение концентрации.

Датчик не требует реагентов или расходных материалов и имеет чрезвычайно быстрое время отклика (T90 < 30 секунд). Встроенный датчик температуры Pt1000 для автоматической компенсации влияния температуры на сигнал рассеяния. Корпус из нержавеющей стали 316L со степенью защиты IP68 (может быть постоянно погружен на глубину до 20 метров под воду). С резьбой 3/4" NPT поддерживает погружной монтаж в резервуарах, трубопроводах или открытых каналах. Стандартный цифровой сигнал RS-485 с опциональным аналоговым сигналом 4-20мА, легко совместим с системами распределенного управления (АСУ ТП) или устаревшими регистраторами.

Технические характеристики онлайн-датчика взвешенных веществ NBL-WQ-TSS-4S

Типичные сценарии применения

• Городские очистные сооружения: Мониторинг взвешенных веществ в аэротенках, мониторинг взвешенных веществ в сточной воде вторичных отстойников, измерение концентрации возвратного ила — помощь в точном управлении сбросом ила и соотношением возврата.

• Обработка промышленных сточных вод: Онлайн-мониторинг взвешенных веществ в гальванической, текстильной, целлюлозно-бумажной, пищевой промышленности и других отраслях для обеспечения соответствия сбросов.

• Мониторинг поверхностных вод и рек: Отражение в реальном времени изменений мутности воды, раннее предупреждение о размыве осадков, цветении водорослей или несанкционированных сбросах.

• Горнодобывающие и углемоечные предприятия: Мониторинг концентрации угольной пыли в шахтных водах и оборотной воде для обеспечения безопасности оборудования и повторного использования водных ресурсов.

• Строительные площадки и стоки: Контроль взвешенных веществ в точках сброса строительных вод и шламовых сточных вод для соответствия требованиям экологического надзора.

Ключевые моменты подключения и монтажа

Электрическое подключение (5-жильный экранированный кабель)

Часто задаваемые вопросы

В1. Может ли датчик NBL-WQ-TSS-4S измерять чрезвычайно низкие концентрации взвешенных веществ (например, питьевой воды)?

Да. Минимальный предел обнаружения составляет 1 мг/л с разрешением 0,1 мг/л в диапазоне 0-200 мг/л. Однако для чистой воды с низкой мутностью, такой как водопроводная вода, рекомендуется специализированный датчик мутности для лучшей чувствительности. Этот датчик больше подходит для сточных вод, промышленных вод и других сценариев со средней и высокой концентрацией взвешенных веществ.

В2. Будет ли датчик подвержен влиянию окружающего света?

Влияние крайне незначительно. Датчик использует инфракрасный светодиод и узкополосный фильтр. Приемник реагирует только на определенную длину волны инфракрасного света. Кварцевая оптическая схема и конструкция корпуса эффективно экранируют паразитный свет. Данные остаются стабильными даже при воздействии прямого солнечного света или установке в прозрачных трубах.

В3. Может ли выход 4-20мА использоваться одновременно с Modbus?

Да. Если вы закажете модель с опциональной функцией 4-20мА (желтый провод), цифровой сигнал Modbus и аналоговый сигнал 4-20мА могут выводиться одновременно без помех. Это обеспечивает удобство подключения к двум системам (например, локальному дисплею и удаленному ПЛК) одновременно.

В4. Как часто требуется калибровка датчика?

Рекомендуется выполнить калибровку нуля и наклона со стандартным раствором после первоначальной установки. Затем калибровать каждые 1-3 месяца в зависимости от стабильности качества воды. Перекалибровать, если отклонение от лабораторного гравиметрического метода превышает ожидания. Для стабильных условий (например, измерение взвешенных веществ на городских очистных сооружениях) интервал калибровки может быть соответственно увеличен.

В5. Как очищать оптическое окно датчика?

Используйте мягкую влажную ткань или губку, смоченную чистой водой или мягким моющим средством, чтобы аккуратно протереть поверхность кварцевого окна, затем промойте чистой водой. Не используйте твердые предметы для соскабливания или сильные кислоты/основания для очистки, так как это может повредить оптическую поверхность. Установите частоту очистки на основе загрязнения илом на месте (обычно 1-2 раза в неделю).

В6. Согласуется ли концентрация взвешенных веществ, выдаваемая датчиком в мг/л, с результатами гравиметрического метода определения взвешенных веществ?

Датчик вычисляет концентрацию взвешенных веществ по интенсивности рассеянного света и откалиброван на заводе со стандартными веществами. Для конкретных проб воды (например, промышленных сточных вод с большими различиями характеристик ила) характеристики рассеяния могут отличаться от стандартных веществ. Рекомендуется провести 5-10 сравнений показаний датчика и лабораторного гравиметрического метода (сушка при 103-105°C) во время первоначального использования, чтобы установить поправочный коэффициент корреляции для наиболее точных результатов сравнения.

В7. Может ли датчик устанавливаться горизонтально?

Да, он может устанавливаться горизонтально или под любым углом, но убедитесь, что измерительное окно полностью погружено под поверхность жидкости и перед окном нет препятствий или прилипания пузырьков. Рекомендуется использовать погружной монтажный кронштейн, предоставленный NiuBoL, чтобы держать датчик стабильным и направленным по потоку воды.

В8. Каковы максимальная длина кабеля и расстояние передачи данных?

При напряжении питания 12 В постоянного тока рекомендуемая длина кабеля не должна превышать 50 метров; при 24 В постоянного тока кабель может быть удлинен до более 200 метров. Связь RS-485 на скорости 9600 бит/с может достигать надежного расстояния передачи 1200 метров. За пределами этого расстояния требуются повторители.

Резюме

Мониторинг взвешенных веществ не должен быть долгим циклом "отбора проб – отправки на анализ – ожидания", а также ограничиваться частой очисткой, расходом реагентов и дрейфом сигнала. NiuBoL NBL-WQ-TSS-4S предлагает вам надежную конструкцию оптического рассеяния и технологию промышленного исполнения:

Для интеграторов: Modbus + двойной выход 4-20мА, один датчик адаптируется ко всем проектам; прозрачный протокол и эффективная отладка.

Для инженерных подрядчиков: Нержавеющая сталь 316L + защита от глубокого погружения IP68, стабильная установка в аэротенках, глубоких колодцах и открытых каналах; стандартный интерфейс 3/4" NPT с высокой универсальностью запасных частей.

Для конечных пользователей: Без реагентов, длительная работа с простой очисткой; отклик на уровне секунды, оперативное управление тенденциями изменения взвешенных веществ, оптимизация сброса и дозирования ила.

Технический паспорт онлайн-датчика взвешенных веществ NBL-WQ-TSS-4S

NBL-WQ-TSS-4S Online Total Suspended Solids Sensor.pdf
