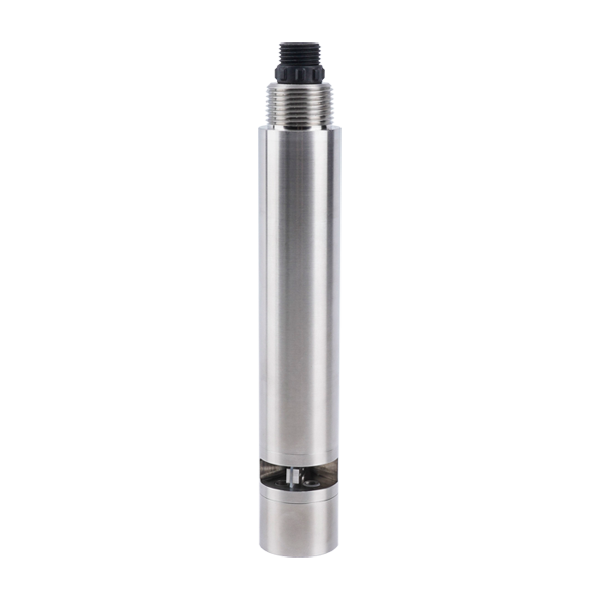

Промышленный онлайн-датчик ХПК NBL-WQ-COD-408-S для очистки сточных вод, мониторинга сточных вод и интеллектуального управлени···

Новые высоты в зеленом мониторинге: Цифровой онлайн-датчик ХПК UV254 от NiuBoL

Попрощайтесь с химическими реагентами и вторичным загрязнением, создавая основу для долгосрочного стабильного мониторинга для умных водных систем.

• Метод поглощения с двойной длиной волны: Использует УФ-свет 254 нм и опорный оптический путь для автоматической компенсации помех от мутности, обеспечивая точность данных.

• Встроенный автоматический очиститель: Эффективно предотвращает биологическое обрастание и загрязнение оптического окна, минимизируя частоту обслуживания.

• Полностью цифровая архитектура интеграции: Стандартный RS485 Modbus RTU, не требует дорогих вторичных приборов, напрямую подключается к различным системам управления.

Обзор продукта: Онлайн-датчик ХПК NBL-WQ-COD-408-S

В современных процессах экологического мониторинга и очистки сточных вод Химическое Потребление Кислорода (ХПК) является ключевым показателем для измерения уровня органического загрязнения воды. Традиционные химические методы (бихроматный метод) требуют громоздкого оборудования, опасных реагентов и производят вторичное загрязнение.

Онлайн-датчик ХПК NiuBoL NBL-WQ-COD-408-S основан на принципе специфического поглощения ультрафиолетового света с длиной волны 254 нм органическими веществами, обеспечивая мониторинг в реальном времени без реагентов, без загрязнения и с высокой частотой измерений. Этот датчик измеряет не только ХПК, но и одновременно выдает данные о мутности и температуре. Благодаря точной алгоритмической компенсации и технологии самоочистки, NiuBoL предоставляет интеграторам систем и инженерным подрядчикам цифровое сенсорное решение, соответствующее экологическим тенденциям, и предлагающее исключительные экономические выгоды.

Ключевые технические преимущества онлайн-датчика ХПК NBL-WQ-COD-408-S

1. Инновационный метод измерения с двумя длинами волн и алгоритмическая компенсация

NBL-WQ-COD-408-S использует два независимых источника света. Основной источник излучает УФ-свет 254 нм для определения содержания органических веществ; опорный источник измеряет мутность воды. С помощью внутреннего специфического алгоритма компенсации датчик автоматически исключает влияние взвешенных частиц на поглощение. Даже в условиях колеблющегося качества воды он выдает стабильные и надежные значения ХПК, значительно снижая погрешности измерений, вызванные шумом окружающей среды.

2. Физические измерения, без вторичного химического загрязнения

Как оптический датчик, NBL-WQ-COD-408-S не требует химических реагентов на протяжении всего процесса измерения. Это не только позволяет избежать вторичного загрязнения от обработки сточных вод, но и полностью решает проблемы традиционных химических анализаторов: медленный отклик, дорогие реагенты и легкое засорение трубопроводов. Это идеальная альтернатива для проектов, ориентированных на экономичность, защиту окружающей среды и непрерывный мониторинг.

3. Встроенная система автоматической очистки для длительного низкого обслуживания

При длительном онлайн-мониторинге оптические окна подвержены загрязнению из-за биологических обрастаний или накопления грязи. NiuBoL оснащает эту серию стандартным автоматическим очистителем. Пользователи могут настраивать частоту очистки в соответствии с условиями на месте, обеспечивая чистоту измерительного окна и стабильность измерений в течение периодов до 18 месяцев и более. Такая конструкция значительно снижает объем ручного обслуживания на месте.

4. Промышленный материал 316L и защита IP68

Для суровых условий, таких как очистные сооружения и химические предприятия, корпус датчика изготовлен из высококачественной нержавеющей стали 316L с отличной коррозионной стойкостью. С наивысшим классом защиты IP68 датчик может непрерывно погружаться в воду на глубину до 2 метров, выдерживая влажность, высокое давление и сложную химическую среду промышленных сточных вод.

Технические характеристики онлайн-датчика ХПК NBL-WQ-COD-408-S

Типичные области применения

• Мониторинг процессов очистки сточных вод: Мониторинг в реальном времени концентраций ХПК на входе и выходе, оптимизация аэрации и обеспечение соответствия сбросов нормативам.

• Мониторинг рек и поверхностных вод: Развертывание на станциях экологического мониторинга для сетевого онлайн-мониторинга, быстрое обнаружение инцидентов органического загрязнения.

• Онлайн-мониторинг промышленных сточных вод: Мониторинг в реальном времени на сбросных точках в целлюлозно-бумажной, текстильной, химической промышленности, помощь предприятиям в достижении замкнутого экологического соответствия.

• Интеграция в системы умного водоснабжения: В качестве ключевого компонента сенсорного уровня подключается к шлюзам периферийных вычислений или облачным платформам для цифровых двойников городских водных сред.

Определение подключения и руководство по установке

Определение электрического подключения (5-жильный экранированный кабель)

• Красный провод: Плюс питания (12～24В постоянного тока)

• Черный провод: Земля питания (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

• Желтый провод: 4-20мА (опционально, оставить незадействованным, если не используется)

Особенности физической установки

1. Выбор положения: Рекомендуется горизонтальная установка, измерительная область должна быть направлена навстречу потоку воды для уменьшения скопления пузырьков.

2. Контроль глубины: Датчик должен быть погружен не менее чем на 30 см ниже минимального уровня воды, но не более чем на 2 метра.

3. Защита от ударов: В условиях турбулентного потока укрепите датчик и используйте защитные кожухи для кабеля, чтобы предотвратить повреждение от ударов или обрыв кабеля.

Часто задаваемые вопросы

В1: Согласуются ли измерения онлайн-датчика ХПК NiuBoL с лабораторным бихроматным методом?
О: Метод УФ-поглощения имеет хорошую корреляцию с химическими методами. Для конкретного качества воды, используя функцию "калибровки наклона", предоставленную NiuBoL, для корректировки на месте, результаты измерений могут быть высоко согласованы с лабораторным методом.

В2: Требует ли этот датчик регулярной замены реагентов?
О: Нет. NBL-WQ-COD-408-S использует полностью оптическое физическое измерение, не расходуя химических реагентов, что значительно снижает эксплуатационные расходы.

В3: Влияют ли пузырьки воздуха в воде на результаты измерений?
О: Пузырьки вызывают рассеяние света и колебания показаний. Рекомендуем устанавливать датчик в местах с минимальным количеством пузырьков, в горизонтальной ориентации, и убедиться, что на измерительном окне нет прилипших пузырьков перед измерением.

В4: Как часто работает автоматический очиститель?
О: Частоту очистки можно гибко настраивать с помощью команд Modbus в зависимости от качества воды на месте. Если качество воды плохое и склонно к образованию отложений, рекомендуется увеличить частоту очистки.

В5: Что вызывает большие колебания в отображаемых значениях во время работы?
О: Сначала проверьте, не загрязнено ли измерительное окно или правильно ли работает очиститель. Кроме того, если мутность воды превышает диапазон датчика, это также может повлиять на точность компенсации ХПК.

В6: Какой стандартный раствор следует использовать для калибровки?
О: Калибровка ХПК обычно использует стандартный раствор, приготовленный с использованием гидрофталата калия (КГФК). Обратитесь к руководству по эксплуатации для подробностей приготовления. Температура и мутность должны быть откалиброваны перед калибровкой ХПК.

В7: Можно ли самостоятельно обрезать и удлинить кабель?
О: Рекомендуется делать это профессионалам. Связь RS-485 стабильна в пределах 1000 метров, но убедитесь, что напряжение питания после длительной передачи остается выше 12В, и выполните гидроизоляцию соединений.

В8: Почему в руководстве упоминается возврат на завод после 18 месяцев?
О: Для обеспечения герметичности датчика под давлением на глубине мы рекомендуем отправлять датчик на завод каждые 18 месяцев для замены динамического уплотнительного устройства и проведения полной проверки и обслуживания системы самоочистки.

Резюме и техническая поддержка

Датчик NiuBoL NBL-WQ-COD-408-S сочетает высокую эффективность, низкую стоимость и высокую стабильность, что делает его "экономически эффективным инструментом" для современных проектов цифрового экологического мониторинга. Его особенности, такие как отсутствие необходимости в реагентах и низкие эксплуатационные расходы, демонстрируют высокую адаптируемость на удаленных станциях мониторинга без обслуживающего персонала или на сложных промышленных объектах.

Ищете ли вы онлайн-решение для ХПК, которое действительно обеспечивает долгосрочную стабильную работу без хлопотного последующего обслуживания? NiuBoL предоставляет техническую поддержку для интеграторов, помогая вам быстро построить надежную и стабильную цепочку мониторинга.

Технический паспорт онлайн-датчика ХПК NBL-WQ-COD-408-S

NBL-WQ-COD-408-S Online COD Sensor.pdf
