Онлайн-датчик ионов меди NBL-WQ-CU-4 | Кристаллический мембранный медь-селективный электрод | Онлайн-мониторинг ионов меди

Онлайн-датчик ионов меди NiuBoL NBL-WQ-CU-4 использует запатентованный кристаллический мембранный селективный электрод для ионов меди с автоматической температурной компенсацией. Он специально разработан для промышленных сточных вод, гальванических процессов, мониторинга окружающей среды и сценариев обработки тяжелых металлов, предоставляя решения для онлайн-измерений ионов меди в реальном времени с высокой стабильностью, высокой точностью и низкими эксплуатационными расходами, помогая интеграторам систем и инженерным подрядчикам точно контролировать выбросы тяжелых металлов и управление процессами.

Точный мониторинг концентрации ионов меди в воде для достижения соответствия нормативам выбросов тяжелых металлов и контроля качества процессов

Чрезмерная концентрация ионов меди в промышленных сточных водах, гальванических растворах и водных объектах может легко привести к экологическим штрафам, коррозии оборудования и проблемам с качеством продукции. Онлайн-датчик ионов меди раздельного типа NiuBoL NBL-WQ-CU-4 эффективно решает проблемы традиционных электродов, такие как короткий срок службы, серьезный дрейф, частое обслуживание и сложная интеграция в систему, благодаря запатентованному кристаллическому мембранному электроду и промышленному стабильному дизайну, предоставляя профессиональную поддержку для длительного непрерывного и надежного мониторинга.

Три ключевых преимущества

• Высокая стабильность запатентованного кристаллического мембранного электрода: Внутренний электролитный раствор медленно просачивается под давлением 1 бар, стабильная система сравнения, значительно продлевает срок службы электрода.

• Автоматическая компенсация высокой точности: Автоматическая температурная компенсация Pt1000, двухточечный метод калибровки, точные и надежные измерения.

• Простой промышленный протокол интеграции: Поддерживает RS-485 (протокол Modbus RTU) и опциональный выход 4-20мА, быстрое подключение к платформам ПЛК, АСУ ТП, SCADA и IoT.

Обзор онлайн-датчика ионов меди NBL-WQ-CU-4

Онлайн-датчик ионов меди NiuBoL NBL-WQ-CU-4 — это профессиональное устройство мониторинга с кристаллическим мембранным ионоселективным электродом, выпущенное NiuBoL, специально используемое для быстрого и точного онлайн-определения содержания ионов меди в воде.

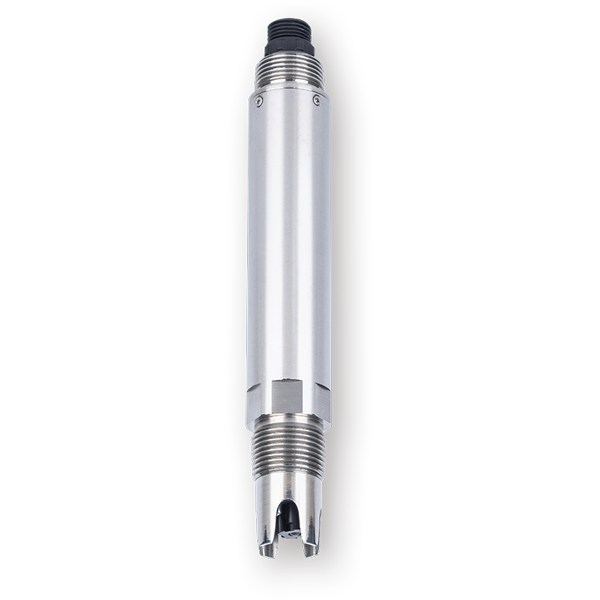

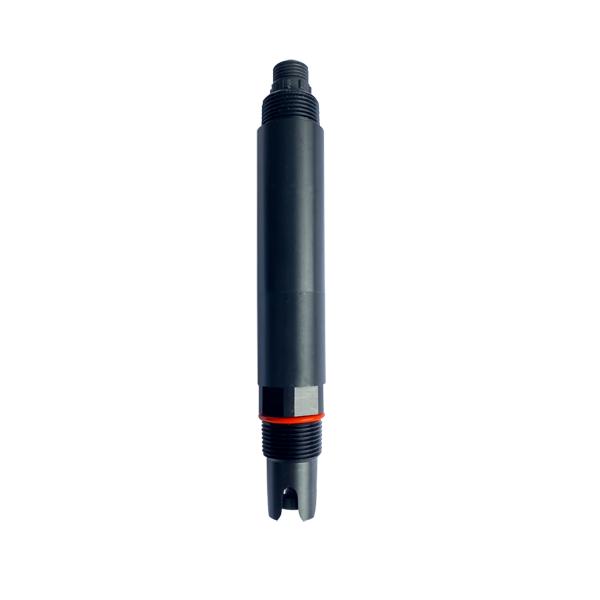

Продукт разделен на две версии: NBL-WQ-CU-4A (экономичный тип POM+ABS) и NBL-WQ-CU-4S (коррозионно-стойкий тип POM+316L), адаптированные к требованиям различных коррозионных сред. Высокая степень защиты IP68 в сочетании с методом установки с трубной резьбой 3/4 NPT делает его широко применимым для сценариев погружной, трубопроводной и резервуарной установки. Встроенная функция автоматической температурной компенсации эффективно снижает влияние изменений температуры на результаты измерений, удовлетворяя строгим требованиям мониторинга тяжелых металлов на промышленных объектах.

Ключевые преимущества онлайн-датчика ионов меди NBL-WQ-CU-4

1. Запатентованный кристаллический мембранный электрод для ионов меди
       Использует запатентованный ионоселективный электрод для меди. Внутренний электролитный раствор чрезвычайно медленно просачивается через микропористый солевой мостик под давлением ≥100 кПа, создавая высокостабильную систему сравнения. Срок службы электрода значительно превышает срок службы обычных промышленных электродов, эффективно снижая частоту замены и долгосрочные эксплуатационные расходы.

2. Высокопроизводительные измерения
       Предлагает два варианта диапазона: 0～100 мг/л и 0～1000 мг/л. Разрешение 0,01 мг/л (нижний диапазон), точность ±10% от показаний или ±1 мг/л, точность температуры ±0,5℃, время отклика T90 < 60 с, подходит для мониторинга окружающей среды низкой концентрации и обработки сточных вод высокой концентрации.

3. Защита промышленного класса
       Степень защиты IP68 поддерживает длительное погружное использование. Тип 4A подходит для обычных сред, тип 4S использует корпус из нержавеющей стали 316L, более подходит для кислотно-щелочных или высококоррозионных сред. Продукт проходит 72-часовое тестирование на старение и стабильность перед отгрузкой, чтобы обеспечить надежность.

4. Удобная установка и интеграция в систему
       Стандартный дизайн с трубной резьбой 3/4 NPT для легкой установки. Открытый протокол Modbus RTU облегчает быстрое подключение к различным системам управления системными интеграторами, значительно сокращая цикл реализации проекта.

5. Простое и экономичное обслуживание
       Поддерживает двухточечную калибровку (ноль + наклон), поставляется со стандартными калибровочными растворами 1 мг/л и 10 мг/л. Предоставляются четкие инструкции по очистке, обслуживанию и активации электрода для снижения сложности эксплуатации и технического обслуживания на месте.

Технические характеристики онлайн-датчика ионов меди NBL-WQ-CU-4

Применения

• Обработка гальванических сточных вод: Мониторинг в реальном времени концентрации ионов меди в гальванической ванне и сточных водах для оптимизации процессов рекуперации и обработки.

• Обработка промышленных сточных вод с тяжелыми металлами: Онлайн-мониторинг на точках сброса в отраслях выплавки меди, печатных плат, обработки металлов и других для обеспечения соответствия выбросов.

• Автоматические станции мониторинга качества воды окружающей среды: Фоновый мониторинг ионов меди в реках, озерах и водах вокруг промышленных парков, поддержка платформ экологического надзора.

• Охлаждающая оборотная вода и контроль технологической воды: Предотвращение коррозии оборудования, вызванной накоплением ионов меди, и руководство химической обработкой воды.

• Муниципальные очистные сооружения и мониторинг регенерированной воды: Помощь в оценке эффективности процесса удаления тяжелых металлов и обеспечении безопасности сточных вод.

Подключение и установка

Примечания по установке: Датчик не должен устанавливаться вверх ногами или горизонтально. Его следует устанавливать с наклоном не менее 15°, чтобы обеспечить нормальное просачивание электролита и стабильную работу электрода.

Электрическое подключение (5-жильный экранированный витой кабель):

• Красный провод → Плюс питания (12～24В постоянного тока)

• Черный провод → Земля (GND)

• Синий провод → 485A

• Зеленый провод → 485B

• Желтый провод → Выход тока (опционально, может быть оставлен неподключенным, если не используется)

Часто задаваемые вопросы

В1. Какие две модели в серии NBL-WQ-CU-4? Как выбрать?

Делится на тип 4A (POM+ABS) и тип 4S (POM+316L). Тип 4A рекомендуется для обычных сточных вод, тип 4S рекомендуется для высококоррозионных сред.

В2. Какие методы выхода поддерживает датчик?

Стандартный протокол RS-485 Modbus RTU, поддерживает опциональный выход тока 4-20мА, легко подключается к различным промышленным системам управления.

В3. Какой срок службы электрода для ионов меди?

Использует запатентованный дизайн медленного просачивания электролита со стабильной системой сравнения. Срок службы электрода значительно больше, чем у обычных промышленных электродов, в зависимости от условий среды и обслуживания.

В4. Какой метод калибровки и меры предосторожности?

Использует двухточечную калибровку (ноль + наклон). Откалиброван на заводе. Не рекомендуется часто калибровать, если нет необходимости. Дайте 5 минут на стабилизацию как для нулевого, так и для наклонного раствора во время калибровки.

В5. Какие требования к углу установки?

Должен быть установлен под углом более 15°. Не должен устанавливаться вверх ногами или горизонтально. Это ключ к обеспечению нормальной работы системы сравнения.

В6. Как активировать и обслуживать электрод ежедневно?

Замочите новый электрод в водопроводной воде на 24 часа для активации перед первым использованием; очищайте дистиллированной или деионизированной водой и сушите ежедневно; храните сухим и с защитной бутылкой для длительного хранения.

В7. Каков рабочий диапазон pH и температуры датчика?

Рекомендуемая рабочая температура 0～40℃, значение pH 4～10. Наилучшие измерительные характеристики достигаются в этом диапазоне.

В8. Какова политика гарантии на продукт?

Гарантия один год на весь аппарат с даты продажи. Электрод, как расходный материал, имеет гарантию шесть месяцев. Неисправности, вызванные неправильным использованием или повреждением, не покрываются.

Резюме

Онлайн-датчик ионов меди NiuBoL NBL-WQ-CU-4 предоставляет профессиональный и надежный инструмент онлайн-обнаружения для обработки сточных вод с тяжелыми металлами, контроля гальванических процессов и мониторинга окружающей среды благодаря своему запатентованному кристаллическому мембранному электроду, высокостабильной системе сравнения, автоматической температурной компенсации и дизайну защиты IP68. Он помогает инженерным командам точно контролировать ключевые параметры ионов меди, обеспечивать стабильность процессов и соответствие выбросов, одновременно эффективно снижая эксплуатационные расходы.

Нужна консультация по выбору датчика ионов меди, таблица адресов регистров Modbus, инструкции по калибровочным растворам или примеры применения проекта? Не стесняйтесь обращаться в группу технической поддержки NiuBoL. Мы предоставим вам комплексные и профессиональные решения для мониторинга тяжелых металлов в качестве воды.

Технический паспорт онлайн-датчика ионов меди NBL-WQ-CU-4

NBL-WQ-CU-4 Online Copper ion Sensor.pdf
