Онлайн датчик хлорид-ионов NBL-CLI-206A: Твердотельная мембранная ионоселективная электродная, RS-485 Modbus/RTU

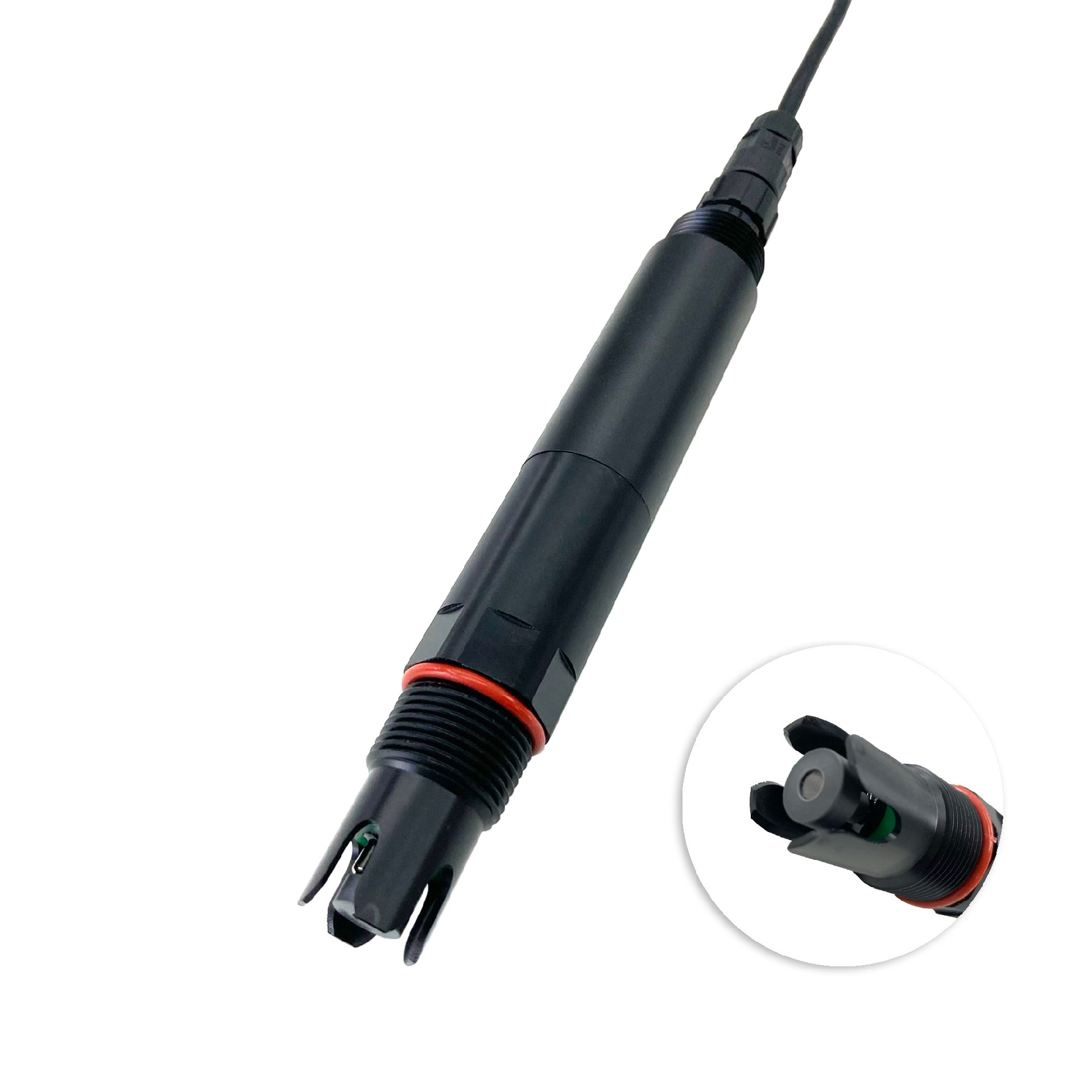

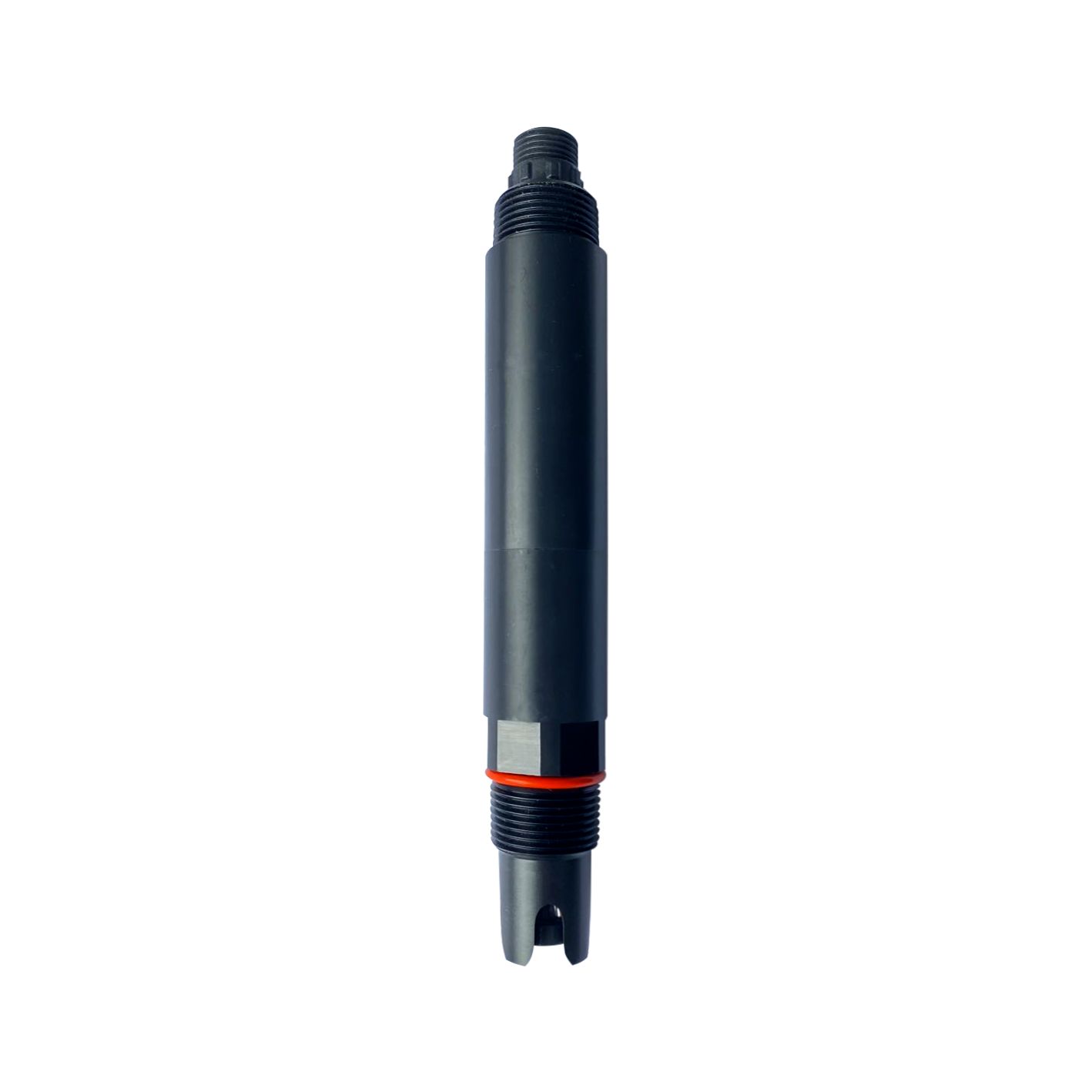

NBL-CLI-206A Онлайн-датчик ионов хлорида

Обзор продукта

Онлайн-датчик ионов хлорида NiuBoL NBL-CLI-206A — это интегрированный датчик с ионоселективным электродом, использующий технологию твердотельной мембраны для быстрого и точного измерения концентрации свободных ионов хлорида в воде. Датчик имеет встроенную высокостабильную систему референсного электрода и функцию автоматической компенсации температуры, может напрямую выдавать цифровые сигналы и полностью удовлетворяет требованиям промышленных объектов к непрерывному онлайн-мониторингу ионов хлорида.

Датчик имеет компактную конструкцию, удобен в установке и прост в обслуживании. Он особенно подходит для развертывания системными интеграторами и инженерно-строительными подрядчиками в системах очистки сточных вод, экологического мониторинга и управления промышленными процессами. NiuBoL специализируется на предоставлении высоконадежных решений датчиков качества воды на базе промышленного Интернета вещей, помогая пользователям осуществлять точный сбор данных, оптимизацию процессов и соответствие экологическим нормам.

Основные преимущества онлайн-датчика ионов хлорида NBL-CLI-206A

1. Патентованная система референсного электрода и высокая стабильность: Используется запатентованный электрод для ионов хлорида с внутренним давлением референсной жидкости не менее 100 кПа (1 бар). Система референсного электрода стабильна благодаря медленному просачиванию через микропористый солевой мостик, срок службы электрода значительно превосходит обычные промышленные электроды. В сочетании с автоматической компенсацией температуры (Pt1000) эффективно снижается влияние температурных колебаний на результаты измерений.

2. Высокая точность и широкий диапазон измерения: Предусмотрены два варианта диапазона (0～3500 мг/л, разрешение 0,1 мг/л; 0～35000 мг/л, разрешение 1 мг/л), точность ±5 %, поддерживается двухточечная калибровка, что удовлетворяет требованиям точного мониторинга в различных сценариях концентрации.

3. Сильная защита и долговечность: Степень защиты IP68, корпус из материала POM, устойчивого к коррозии, рабочее давление ＜0,2 МПа, рабочая температура -5～65 ℃. Подходит для погружной установки или монтажа в трубопроводе/резервуаре, адаптируется к пресной воде, морской воде и различным промышленным средам (pH 2～12).

4. Низкое энергопотребление и устойчивость к помехам: Потребляемая мощность составляет всего 0,2 Вт@12 В. Низкоэнергетическая конструкция удобна для удаленного или распределенного развертывания. Выход по шине RS-485 соответствует протоколу Modbus/RTU, обладает сильной помехозащищенностью при цифровой передаче сигналов, обеспечивая стабильную связь на большие расстояния.

5. Оптимизация установки и обслуживания: Резьбовое соединение 3/4 дюйма NPT поддерживает погружную установку. Угол установки должен быть ≥15° (перевернутая или горизонтальная установка запрещена). Операции обслуживания просты, четко прописаны процедуры очистки и калибровки электрода, что снижает долгосрочные эксплуатационные расходы.

Эти преимущества позволяют датчику NBL-CLI-206A сохранять стабильность данных в сложных условиях качества воды, значительно упрощать работу по интеграции системы и удовлетворять требованиям инженерных проектов к надежности и экономичности.

Технические характеристики

Примечание: Датчик откалиброван перед отгрузкой с завода. Не рекомендуется проводить калибровку без необходимости. Мешающие ионы включают ионы сульфида, йодида, бромида и др.

Сценарии применения онлайн-датчика ионов хлорида NBL-CLI-206A

1. Очистка промышленных сточных вод: Системы очистки сточных вод в химической, металлургической, текстильно-красильной промышленности для мониторинга концентрации ионов хлорида в реальном времени, оптимизации технологических процессов и обеспечения соответствия нормам сброса.

2. Муниципальные очистные сооружения: Мониторинг ионов хлорида на входе и выходе для корректировки технологического процесса и предотвращения влияния высокосоленых стоков на биологические системы очистки.

3. Опреснение морской воды и использование морской воды: Заводы по опреснению морской воды и береговые промышленные системы охлаждающей воды для контроля уровня ионов хлорида и обеспечения безопасности работы оборудования и контроля качества воды.

4. Источники питьевой воды и системы водоснабжения: Мониторинг ионов хлорида в источниках воды и трубопроводных сетях для оценки рисков проникновения соленой воды или загрязнения и обеспечения безопасности качества водоснабжения.

5. Контроль химических процессов: Точное регулирование концентрации ионов хлорида в реакционных средах в технологических потоках, связанных с производством хлоридов, для повышения качества продукции и безопасности процесса.

6. Станции экологического мониторинга: Долгосрочный онлайн-мониторинг ионов хлорида в реках, озерах и подземных водах для оценки солевого загрязнения и экологической защиты.

Датчик может комбинироваться с другими ионными или водными датчиками NiuBoL для создания многопараметрической платформы мониторинга качества воды.

Установка и подключение

Требования к установке

• Использовать резьбу 3/4 дюйма NPT для погружной установки или монтажа в трубопроводе/резервуаре.

• При установке датчик не должен быть перевернут или установлен горизонтально. Необходимо соблюдать угол наклона не менее 15° для обеспечения правильного погружения головки мембраны электрода.

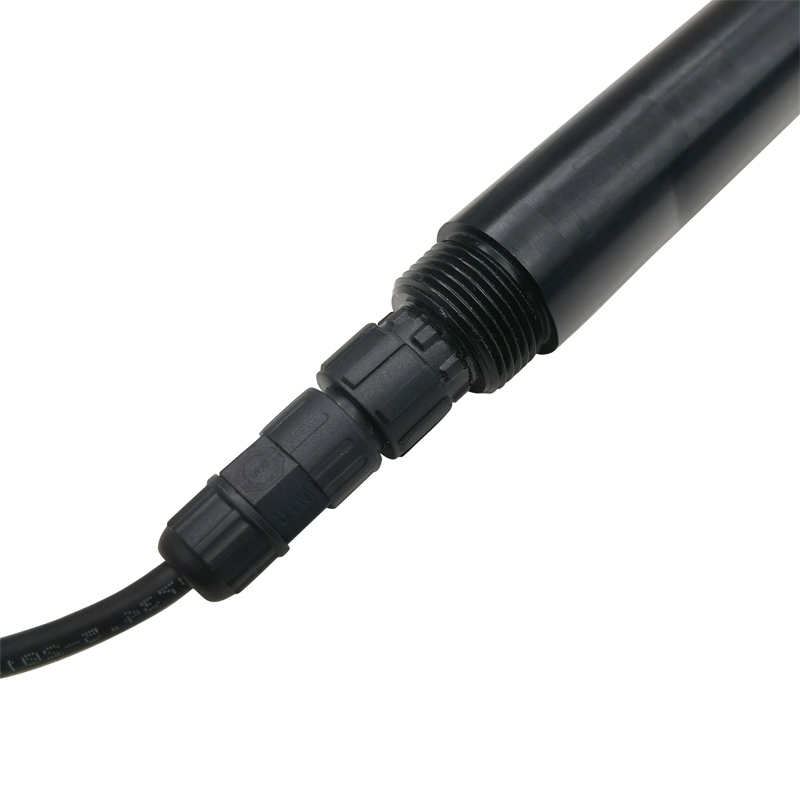

Электрическое подключение (стандартный 4-жильный кабель)

• Красный провод: Питание + (12～24 В постоянного тока)

• Черный провод: Земля (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

После подключения тщательно проверьте правильность монтажа во избежание ошибок. При длительном погружении кабеля в воду (включая морскую) или нахождении на воздухе все точки подключения должны быть надежно гидроизолированы. Рекомендуется использовать кабели с коррозионной стойкостью (внешний диаметр Φ6 мм). Перед подачей питания убедитесь в правильности подключения для обеспечения безопасности оборудования.

Руководство по обслуживанию онлайн-датчика ионов хлорида NBL-CLI-206A

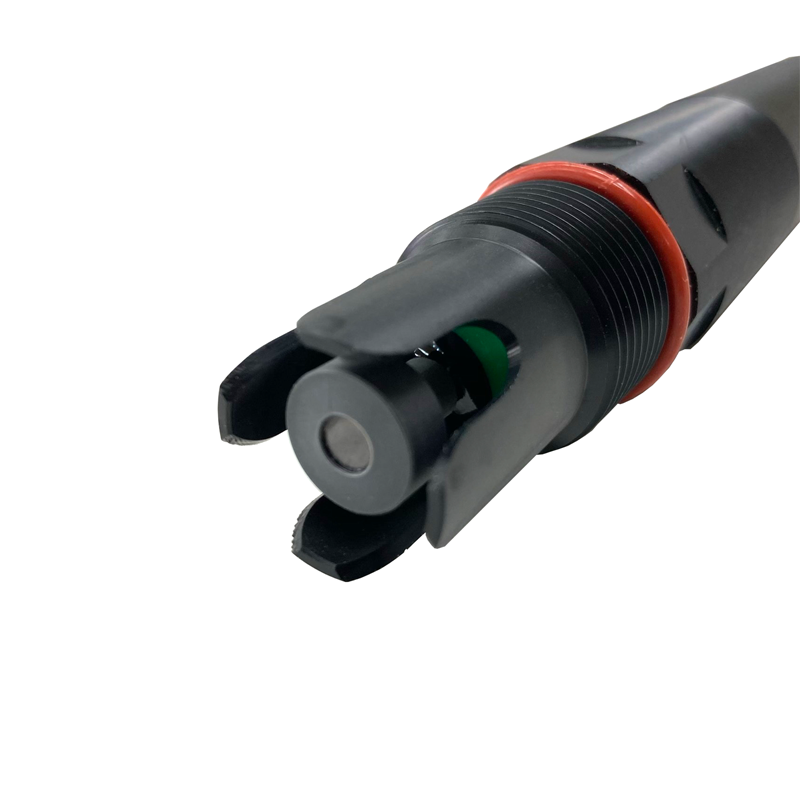

Перед использованием снимите защитный колпачок с головки электрода и не касайтесь чувствительной мембраны пальцами. Сначала погрузите переднюю часть электрода в деионизированную воду на 10 минут, затем в разбавленный раствор ионов хлорида на 2 часа для активации. При длительном хранении держите электрод сухим и помещайте в защитный флакон; перед использованием рекомендуется замочить в водопроводной воде на 24 часа. Перед измерением проверьте, сухие ли клеммы подключения. При наличии загрязнений протрите их абсолютным этанолом.

Избегайте длительного погружения в дистиллированную воду или белковые растворы. Не допускайте контакта с силиконовой смазкой. При появлении большой погрешности после длительной эксплуатации выполните двухточечную калибровку (нулевая точка и наклон). Используйте стандартные растворы для калибровки (заводская опция: 100 мг/л и 1000 мг/л или 1000 мг/л и 10000 мг/л). Если после обслуживания калибровка все равно не проходит успешно, электрод, вероятно, вышел из строя и подлежит замене.

Часто задаваемые вопросы (FAQ)

Q1: Подходит ли NBL-CLI-206A для морской воды?

A: Да. Корпус из POM и степень защиты IP68 позволяют длительное погружение в морскую воду, однако необходимо правильно выбрать диапазон измерения при высоких концентрациях ионов хлорида и регулярно проверять состояние электрода.

Q2: Как интегрировать с системами PLC или DCS?

A: Датчик использует протокол RS-485 Modbus/RTU и может быть напрямую подключен к большинству промышленных контроллеров. NiuBoL предоставляет документацию протокола и рекомендации по интеграции, что позволяет системным интеграторам быстро выполнить подключение.

Q3: Какие требования к углу установки датчика?

A: При установке необходимо соблюдать угол наклона не менее 15°. Перевернутая или горизонтальная установка запрещена для обеспечения нормальной работы системы референсного электрода.

Q4: Какое влияние оказывают мешающие ионы на измерение?

A: Ионы сульфида, йодида, бромида и другие вызывают помехи. В реальных приложениях рекомендуется оценивать состав воды и при необходимости принимать меры предварительной обработки.

Q5: Как определить частоту калибровки?

A: Датчик откалиброван на заводе. Частая калибровка не рекомендуется, если в ней нет необходимости. Двухточечную калибровку можно выполнять по требованиям надзорных органов или при наличии фактической погрешности измерения.

Q6: Поддерживается ли изготовление кабеля на заказ?

A: Да, стандартная длина — 5 метров, возможно изготовление кабеля любой длины по требованиям проекта. При заказе укажите длину и обратите внимание на требования к влагозащите и коррозионной стойкости.

Q7: Как гарантируется срок службы электрода?

A: Патентованная система референсного электрода (внутреннее давление референсной жидкости ≥100 кПа) значительно продлевает срок службы электрода. Правильное обслуживание и избежание неправильного использования позволяют еще больше увеличить ресурс.

Q8: Что делать, если измеренное значение сильно отклоняется?

A: Сначала проверьте чистоту мембраны электрода, надежность подключения и нормальную работу компенсации температуры. Если после калибровки стандартным раствором проблема сохраняется, обратитесь в техническую поддержку для диагностики или замены электрода.

Итог и приглашение к сотрудничеству

Онлайн-датчик ионов хлорида NiuBoL NBL-CLI-206A благодаря патентованной системе референсного электрода, высокоточной измерению, автоматической компенсации температуры и отличным возможностям интеграции по RS-485 предоставляет стабильное, надежное и экономичное решение для промышленного онлайн-мониторинга ионов хлорида. Он помогает системным интеграторам и инженерным подрядчикам обеспечивать точное управление процессами, экологическое соответствие и безопасность качества воды, снижая общие эксплуатационные затраты.

Если ваш проект связан с очисткой промышленных сточных вод, опреснением морской воды, мониторингом сетей водоснабжения или контролем химических процессов, пожалуйста, обращайтесь в профессиональную команду NiuBoL. Мы предоставим рекомендации по выбору, поддержку калибровочных растворов и помощь в интеграции системы в соответствии с конкретными условиями эксплуатации. Отсканируйте контактную информацию на странице или посетите официальный сайт NiuBoL, чтобы получить полное руководство по продукту, рекомендации по конфигурации стандартных растворов и типовые примеры применения. Давайте вместе построим эффективную и интеллектуальную систему мониторинга качества воды на базе промышленного Интернета вещей.

Технический паспорт онлайн-датчика ионов хлорида NBL-CLI-206A

NBL-CLI-206A online chloride ion sensor.pdf
