Датчик сине-зеленых водорослей NBL-BGA-408-S флуоресцентным методом: Промышленный IoT-мониторинг качества воды, RS-485/4-20 мА

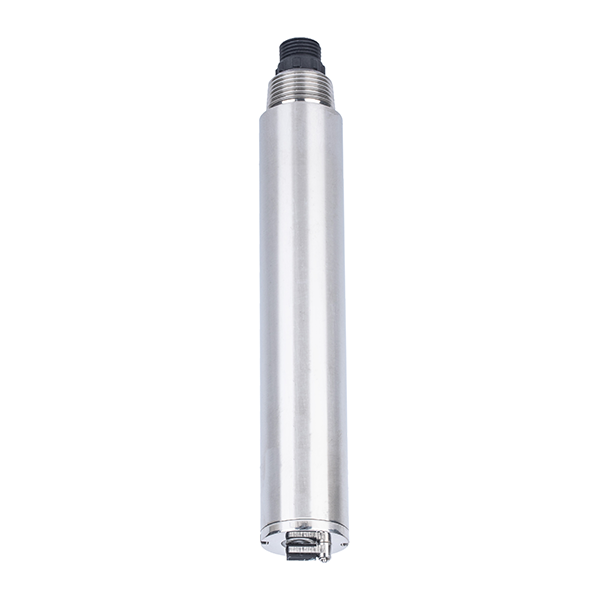

NBL-BGA-408-S Онлайн-датчик синезелёных водорослей по методу флуоресценции

Обзор продукта

Онлайн-датчик синезелёных водорослей NiuBoL NBL-BGA-408-S основан на принципе метода флуоресценции. Он использует характеристики пиков поглощения и излучения синезелёных водорослей под определёнными спектрами, измеряет интенсивность флуоресценции после возбуждения монохроматическим светом и реализует обнаружение в реальном времени и непрерывное определение концентрации синезелёных водорослей в воде. Датчик интегрирует автоматическую компенсацию температуры и имеет встроенную щётку очистки, что эффективно снижает влияние обрастания биоплёнкой на измерение и обеспечивает стабильные и надёжные данные о биомассе водорослей.

Этот датчик специально разработан для онлайн-мониторинга водной среды и подходит для различных сценариев, где требуется своевременное понимание динамики синезелёных водорослей. Он помогает системным интеграторам и подрядчикам инженерных работ строить эффективные системы мониторинга и раннего предупреждения качества воды. NiuBoL ориентируется на промышленную стабильность и стремится предоставлять низкозатратные в обслуживании, высоко интегрированные решения датчиков IoT для отраслей охраны окружающей среды, водного хозяйства и аквакультуры.

Основные преимущества онлайн-датчика синезелёных водорослей NBL-BGA-408-S

1. Высокоточное обнаружение по флуоресценции: Диапазон измерения 0～300,0 Kcells/mL, разрешение 0,1 Kcells/mL, точность ±3 % (по показанию), линейность до 0,999 R². Время отклика T90＜30 с, минимальный предел обнаружения 1 Kcells/mL, поддерживает двухточечную калибровку, удовлетворяя требованиям точного мониторинга.

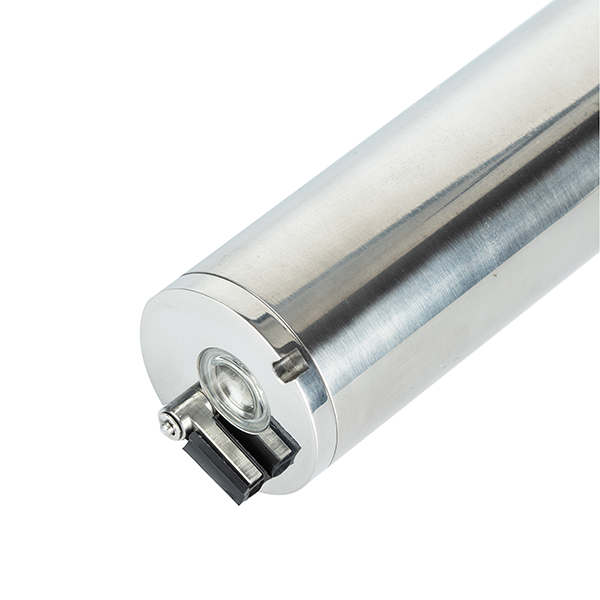

2. Автоматическая компенсация и функция самоочистки: Встроенная автоматическая температурная компенсация Pt1000 эффективно корректирует влияние температуры на интенсивность флуоресценции. Встроенная щётка самоочистки снижает обрастание биоплёнкой, продлевает интервалы обслуживания и повышает долгосрочную стабильность данных.

3. Сильная защита и адаптивность к окружающей среде: Степень защиты IP68, поддерживает погружную установку, условия эксплуатации 0～50 ℃, ＜0,2 МПа. Корпус из нержавеющей стали 316L с отличной коррозионной стойкостью, подходит для пресной воды, морской воды и различных промышленных водоёмов. Требования к расстоянию установки (боковая стенка ≥5 см, дно ≥20 см) облегчают размещение на объекте.

4. Низкое энергопотребление и антипомеховая конструкция: Потребляемая мощность всего 0,2 Вт@12 В, низкое энергопотребление облегчает развёртывание в удалённых или солнечных системах. Цифровая обработка сигнала повышает помехозащищённость, обеспечивая надёжные значения измерений в сложных условиях качества воды.

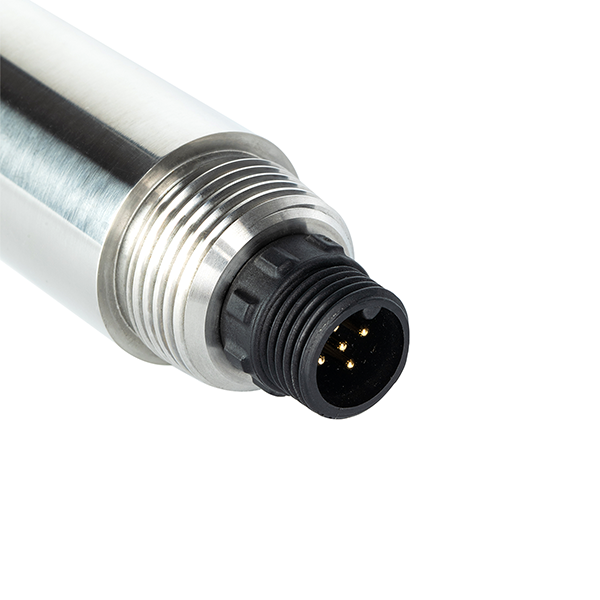

5. Отличная интеграция: Стандартный интерфейс RS-485 соответствует протоколу Modbus/RTU, опциональный выход 4-20 мА, может бесшовно подключаться к PLC, DCS, SCADA или платформам IoT. Водонепроницаемый разъём M16 на 5 контактов, стандартная длина кабеля 5 метров (по заказу), снижая сложность интеграции.

Эти особенности позволяют NBL-BGA-408-S сохранять отличные характеристики в водоёмах с мутностью ниже 50 NTU, значительно снижая объём работ по обслуживанию на объекте и удовлетворяя требованиям инженерных проектов по непрерывности данных и надёжности системы.

Технические характеристики

Примечание: Разъём датчика — водонепроницаемый штекер M16 на 5 контактов. Рекомендуется, чтобы мутность воды была ниже 50 NTU. Рекомендуется многоточечный мониторинг для компенсации неравномерного распределения синезелёных водорослей. Кабель — 5-жильный экранированный, жёлтый провод предназначен для токового выхода (оставить неподключенным при неиспользовании).

Типичные сценарии применения онлайн-датчика синезелёных водорослей NBL-BGA-408-S

1. Мониторинг цветения синезелёных водорослей в реках, озёрах и водохранилищах: Развёртывание на автоматических станциях экологического мониторинга для отслеживания в реальном времени изменений концентрации синезелёных водорослей, раннего предупреждения рисков цветения и поддержки решений по управлению качеством воды.

2. Мониторинг микроводорослей в морских заливах и прибрежных водах: Мониторинг качества воды в портах и заливах для оценки тенденций красных приливов или вредных водорослей и обеспечения морской экологической безопасности.

3. Управление аквакультурой в морской и пресной воде: Мониторинг прудов или садков для контроля плотности синезелёных водорослей, оптимизации среды качества воды и снижения рисков аквакультуры.

4. Проекты по выращиванию и обработке зелёных водорослей: Точное измерение концентрации зелёных водорослей в оборудовании для выращивания для помощи в контроле технологического процесса и принятии решений о сборе урожая.

5. Защита источников питьевой воды: Непрерывный мониторинг на водозаборах озёр и водохранилищ для своевременного обнаружения аномального роста водорослей, вызванного обогащением питательными веществами, и обеспечения безопасности водоснабжения.

6. Экология водно-болотных угодий и научные исследования: В сочетании с другими многопараметрическими датчиками качества воды для предоставления данных по водорослям с высоким разрешением, поддержки экологических исследований и верификации моделей.

В сочетании с другими датчиками NiuBoL (хлорофилл, ХПК, мутность и др.) можно построить комплексную платформу мониторинга биологических и химических параметров качества воды.

Установка и подключение

Требования к установке

• Использовать погружную установку, выдерживать расстояние более 5 см от боковой стенки и более 20 см от дна, чтобы избежать помех от стенок или дна.

• Рекомендуется устанавливать в зонах с проточной или хорошо перемешиваемой водой, чтобы измерительное окно полностью контактировало с измеряемой водой. Рекомендуется многоточечное развёртывание для компенсации неравномерного распределения синезелёных водорослей.

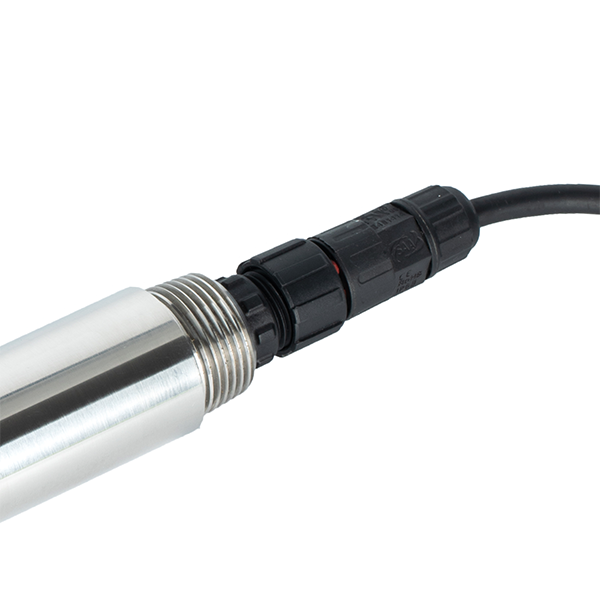

Электрическое подключение (5-жильный экранированный кабель)

• Красный провод: Питание + (12～24 В постоянного тока)

• Черный провод: Земля (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

• Жёлтый провод: Токовый выход (4-20 мА, при неиспользовании оставить неподключенным)

После подключения тщательно проверьте последовательность, чтобы избежать потерь из-за неправильных соединений. При длительном погружении кабеля в воду (включая морскую) или нахождении на открытом воздухе все точки подключения должны быть гидроизолированы, а кабели должны обладать определённой коррозионной стойкостью. Перед подачей питания убедитесь в правильности подключения.

Руководство по обслуживанию

Чистота измерительного окна напрямую влияет на точность показаний. Наружную поверхность датчика можно промывать водопроводной водой. Устойчивые загрязнения можно удалять мягкой тканью, смоченной в мягком моющем средстве. Избегайте чрезмерного натяжения кабеля при нормальной эксплуатации, чтобы предотвратить обрыв внутренних проводов. Встроенная щётка самоочистки может эффективно снизить частоту ручной очистки. Внутри датчика находятся прецизионные оптические и электронные компоненты, не требующие обслуживания пользователем. Избегайте сильных механических воздействий.

Метод калибровки:

• Калибровка нулевой точки: Поместить датчик вертикально в дистиллированную воду, передний конец на расстоянии не менее 20 см от дна ведра, стабилизировать 3～5 минут перед выполнением калибровки.

• Калибровка наклона: Поместить в стандартный раствор, передний конец на расстоянии не менее 20 см от дна, стабилизировать перед выполнением калибровки. При калибровке следует учитывать влияние температуры на интенсивность флуоресценции (при необходимости обратиться к таблице корреляции с родамином B).

Подробные инструкции приведены в прилагаемом руководстве по эксплуатации. Частота калибровки определяется требованиями надзорных органов или фактическими условиями эксплуатации.

Часто задаваемые вопросы (FAQ)

Q1: Какой принцип измерения у NBL-BGA-408-S?

A: Датчик использует метод флуоресценции, применяя характеристики пиков поглощения и излучения синезелёных водорослей для определения концентрации через соотношение между возбуждающим светом и интенсивностью флуоресценции.

Q2: Какое влияние оказывает мутность воды на измерение?

A: Рекомендуется использовать в водоёмах с мутностью ниже 50 NTU. В средах с более высокой мутностью можно применять многоточечный мониторинг или комбинацию с датчиком мутности для повышения надёжности данных.

Q3: Может ли встроенная щётка самоочистки снизить объём работ по обслуживанию?

A: Да. Встроенная щётка самоочистки может эффективно предотвращать биологическое обрастание и продлевать цикл очистки. Тем не менее, чистоту окна всё равно необходимо проверять регулярно.

Q4: Как подключиться к существующим системам автоматизации?

A: Датчик поддерживает протокол RS-485 Modbus/RTU (4-20 мА опционально) и может быть напрямую подключён к системам PLC или SCADA. NiuBoL предоставляет документацию по протоколу и поддержку интеграции.

Q5: Подходит ли он для морской воды?

A: Да. Корпус из нержавеющей стали 316L устойчив к коррозии, а защита IP68 поддерживает длительное погружение в морскую воду. Однако в морской воде рекомендуется увеличить частоту очистки окна.

Q6: Что делать, если значение измерения нестабильно?

A: Сначала очистите измерительное окно, проверьте подключение кабеля и стабильность питания. Если проблема сохраняется, обратитесь в техническую поддержку для диагностики.

Q7: Поддерживается ли кастомизация длины кабеля?

A: Да, стандартная длина — 5 метров, возможна кастомизация по требованиям проекта. Укажите требуемую длину при заказе и обратите внимание на требования к влагозащите и коррозионной стойкости.

Q8: Нужно ли учитывать температуру при калибровке датчика?

A: Да. Интенсивность флуоресценции зависит от температуры. При калибровке рекомендуется учитывать механизм температурной компенсации или таблицу корреляции с родамином B, чтобы условия калибровки были близки к реальным условиям эксплуатации.

Итог и приглашение к сотрудничеству

Онлайн-датчик синезелёных водорослей NiuBoL NBL-BGA-408-S использует в качестве основных преимуществ высокоточную флуоресцентную детекцию, автоматическую температурную компенсацию, конструкцию самоочистки и отличную интеграцию, предоставляя стабильное и надёжное онлайн-решение для раннего предупреждения цветения, мониторинга водорослей и управления качеством воды. Он помогает системным интеграторам и подрядчикам инженерных работ реализовывать сбор данных в реальном времени, раннее предупреждение рисков и научное принятие решений, эффективно повышая общую производительность систем мониторинга водной среды.

Если ваш проект включает мониторинг цветения синезелёных водорослей в реках, озёрах и водохранилищах, экологическую оценку морских заливов, контроль качества воды в морской аквакультуре или проекты по выращиванию водорослей, не стесняйтесь обращаться в профессиональную команду NiuBoL. Мы можем предоставить подробные рекомендации по выбору, решения по интеграции системы и техническую поддержку на объекте. Отсканируйте контактную информацию на странице или посетите официальный сайт NiuBoL, чтобы получить полный руководство по продукту, типовые кейсы применения и последние технические материалы, и давайте вместе построим эффективную и интеллектуальную промышленную систему мониторинга качества воды на базе IoT.
