Датчик окрашенного растворенного органического вещества NBL-CDOM-406-S методом флуоресценции: IoT-мониторинг качества воды

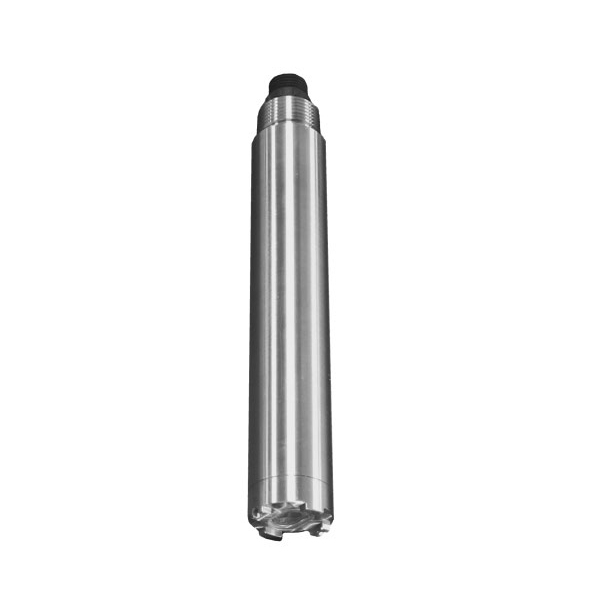

NBL-CDOM-406-S Онлайн-датчик цветного растворенного органического вещества

Онлайн-датчик цветного растворенного органического вещества NiuBoL NBL-CDOM-406-S основан на принципе флуоресцентного метода. Он использует характеристики пиков поглощения и испускания цветного растворенного органического вещества (CDOM) в спектре, измеряет интенсивность флуоресценции после возбуждения монохроматическим светом и обеспечивает мониторинг в реальном времени и непрерывный контроль концентрации CDOM в воде. Датчик интегрирует автоматическую температурную компенсацию и может одновременно выводить данные о концентрации и температуре, предоставляя надежную основу для оценки органического загрязнения водоема.

Датчик прост в установке, имеет низкие требования к обслуживанию и стабильные характеристики. Он особенно подходит для развертывания системными интеграторами и инженерно-строительными подрядчиками в проектах экологического мониторинга, охраны источников питьевой воды и очистки промышленных сточных вод. NiuBoL занимается разработкой промышленных оптических датчиков качества воды. Благодаря высокостабильному цифровому выходу он помогает пользователям строить надежные системы мониторинга водной среды в реальном времени, поддерживая безопасность качества воды и экологическое управление.

Основные преимущества онлайн-датчика цветного растворенного органического вещества NBL-CDOM-406-S

• Высокоточная флуоресцентная детекция: Диапазон измерения 0～2,000 мг/л, разрешение 0,001 мг/л, точность ±3% (от показания), время отклика T90＜30 с, минимальный предел обнаружения 0,02 мг/л. Поддерживает двухточечную калибровку с высокой линейностью, удовлетворяя потребности точного мониторинга органических веществ.

• Источник света UV LED и антипомеховая конструкция: Использует высокостабильный источник света UV LED с малым дрейфом и длительным сроком службы. Метод возбуждения переменным током эффективно фильтрует помехи естественного света, обеспечивая стабильные и надежные результаты измерений в уличных условиях или при изменяющемся освещении.

• Автоматическая температурная компенсация и защитные возможности: Встроенная автоматическая температурная компенсация Pt1000 корректирует влияние температуры на интенсивность флуоресценции. Корпус из нержавеющей стали 316L обладает высокой коррозионной стойкостью, степень защиты IP68, поддерживает длительное погружение под воду, условия эксплуатации 0～50 ℃, ＜0,2 МПа, подходит для пресной воды, морской воды и промышленных водоемов.

• Низкое энергопотребление и простота интеграции: Потребляемая мощность составляет всего 0,2 Вт@12 В. Низкое энергопотребление подходит для солнечных или удаленных станций мониторинга. Стандартный интерфейс RS-485 соответствует протоколу Modbus/RTU, опциональный выход 4-20 мА, обеспечивает бесшовное подключение к PLC, DCS, SCADA или платформам IoT.

• Оптимизация установки и обслуживания: Погружная установка (3/4 NPT), низкие требования к расстоянию установки (от боковой стенки ≥2 см, от дна ≥10 см). Окно измерения легко чистить и обслуживать. Конструкция без встроенной щетки очистки снижает механические точки отказа и поддерживает низкие общие затраты на обслуживание.

Эти преимущества позволяют датчику NBL-CDOM-406-S сохранять согласованность данных в сложных условиях качества воды, значительно снижая объем работ по эксплуатации и обслуживанию на объекте и удовлетворяя строгим требованиям инженерных проектов к надежности и работе в реальном времени.

Технические характеристики

Примечание: Разъем датчика — водонепроницаемый 5-контактный разъем M16 (мама). Кабель — 5-жильный экранированный провод, зеленый провод — 485B, желтый провод — для токового выхода (при неиспользовании оставить свободным).

Сценарии применения онлайн-датчика цветного растворенного органического вещества NBL-CDOM-406-S

1. Источники питьевой воды и мониторинг поверхностных вод: Непрерывный мониторинг концентрации CDOM в водозаборах озер, водохранилищ и рек для оценки уровня органического загрязнения и обеспечения безопасности водоснабжения.

2. Очистка промышленных сточных вод: Системы очистки сточных вод в химической, фармацевтической, текстильно-красильной промышленности для отслеживания изменений органических веществ в реальном времени, оптимизации технологических процессов и обеспечения нормативного сброса.

3. Муниципальные очистные сооружения: Мониторинг CDOM на входе и выходе для корректировки технологического процесса и оценки органической нагрузки и эффективности очистки.

4. Мониторинг рек, озер и морской среды: Развертывание на автоматических экологических станциях для контроля поступления наземных органических веществ и поддержки раннего предупреждения о цветении воды и оценки экологического здоровья.

5. Управление водно-болотными угодьями и ландшафтными водоемами: Контроль органического загрязнения в городских водоемах для поддержания экологического баланса.

6. Научные исследования и обследование качества воды: В сочетании с многопараметрическими датчиками обеспечивает данные CDOM с высоким разрешением, поддерживая анализ источников органических веществ и построение экологических моделей.

В сочетании с датчиками NiuBoL ХПК, хлорофилла, мутности и другими может образовывать полноценную платформу мониторинга органических и биологических параметров качества воды.

Установка и подключение

Требования к установке

• Использовать погружную установку, соблюдать расстояние более 2 см от боковой стенки и более 10 см от дна, чтобы избежать помех от отражения стенки или налипаний.

• Рекомендуется устанавливать в зонах с течением или перемешиванием, чтобы окно измерения полностью контактировало с измеряемой водой.

Электрическое подключение (5-жильный экранированный кабель)

• Красный провод: Питание + (12～24 В постоянного тока)

• Черный провод: Земля (GND)

• Синий провод: RS-485 A

• Зеленый провод: RS-485 B

• Желтый провод: Токовый выход (4-20 мА, при неиспользовании оставить свободным)

После подключения тщательно проверьте последовательность, чтобы избежать потерь из-за неправильного соединения. При длительном погружении кабеля в воду (включая морскую) или нахождении на воздухе все точки подключения должны быть надежно гидроизолированы, рекомендуется использовать кабели с коррозионной стойкостью. Перед подачей питания убедитесь в правильности подключения.

Руководство по обслуживанию онлайн-датчика цветного растворенного органического вещества NBL-CDOM-406-S

Чистота окна измерения критически важна для точных показаний. Внешнюю поверхность датчика можно промывать водопроводной водой. Остаточные загрязнения можно протирать мягкой тканью, смоченной в мягком бытовом моющем средстве. Не тяните за кабель во время нормальной работы, чтобы избежать обрыва внутренних проводов. Внутри датчика находятся прецизионные оптические и электронные компоненты, не требующие обслуживания пользователем. Избегайте сильных механических ударов.

Метод калибровки:

• Калибровка нулевой точки: Разместить датчик вертикально в дистиллированной воде, передний конец на расстоянии не менее 10 см от дна емкости, стабилизировать 3～5 минут и выполнить калибровку нулевой точки.

• Калибровка наклона: Разместить в стандартном растворе, передний конец на расстоянии не менее 10 см от дна, стабилизировать и выполнить калибровку наклона.

Подробные инструкции по выполнению операций см. в прилагаемом руководстве по эксплуатации. Частота калибровки определяется требованиями надзорных органов или фактическими условиями эксплуатации.

Часто задаваемые вопросы (FAQ)

Q1: Какой принцип измерения у NBL-CDOM-406-S?

A: Применяется флуоресцентный метод, использующий характеристики пиков поглощения и испускания цветного растворенного органического вещества (CDOM) для обнаружения через зависимость интенсивности флуоресценции от концентрации.

Q2: В чем преимущества источника света UV LED?

A: Источник света UV LED обладает высокой стабильностью, длительным сроком службы и малым дрейфом. В сочетании с возбуждением переменным током эффективно подавляет помехи естественного света и повышает надежность измерений в уличных условиях.

Q3: Подходит ли датчик для морской среды?

A: Да. Корпус из нержавеющей стали 316L устойчив к коррозии, степень защиты IP68 позволяет длительное погружение в морскую воду. Однако в средах с высокой соленостью рекомендуется регулярно проверять чистоту окна измерения.

Q4: Как интегрировать с системами PLC или SCADA?

A: Датчик поддерживает протокол RS-485 Modbus/RTU (4-20 мА опционально) и может быть напрямую подключен к промышленным контроллерам. NiuBoL предоставляет документацию протокола и техническую поддержку для быстрой интеграции.

Q5: Что делать при колебаниях измеряемого значения?

A: Сначала очистите поверхность окна измерения и проверьте наличие посторонних загрязнений; убедитесь в надежности подключения кабеля и стабильности напряжения питания. Если проблема сохраняется, обратитесь в техническую поддержку.

Q6: Поддерживается ли изготовление кабеля на заказ?

A: Да, стандартная длина — 5 метров, возможно изготовление любой длины по требованиям проекта. При заказе укажите необходимую длину и обратите внимание на требования к влагозащите и коррозионной стойкости.

Q7: Подходит ли конструкция с низким энергопотреблением для удаленного мониторинга?

A: Да. Низкое энергопотребление 0,2 Вт@12 В очень подходит для развертывания на солнечных или необслуживаемых станциях мониторинга качества воды.

Q8: Какова частота калибровки датчика?

A: Выполняйте двухточечную калибровку в соответствии с требованиями надзорных органов или фактическими условиями дрейфа. Датчик обладает высокой стабильностью и низкими требованиями к повседневному обслуживанию.

Итог и приглашение к сотрудничеству

Онлайн-датчик цветного растворенного органического вещества NiuBoL NBL-CDOM-406-S благодаря высокоточной флуоресцентной детекции, антипомеховой конструкции UV LED, автоматической температурной компенсации и отличным возможностям интеграции предоставляет стабильное и надежное онлайн-решение для мониторинга органического загрязнения качества воды. Он помогает системным интеграторам и инженерно-строительным подрядчикам осуществлять сбор данных в реальном времени, отслеживание источников загрязнения и управление качеством воды, эффективно повышая технический уровень и операционную эффективность систем мониторинга.

Если ваш проект касается охраны источников питьевой воды, очистки промышленных сточных вод, мониторинга речной, озерной и морской среды или создания научно-исследовательских платформ контроля качества воды, пожалуйста, обращайтесь в профессиональную команду NiuBoL. Мы можем предоставить рекомендации по выбору, поддержку решений по интеграции и помощь в пусконаладке на объекте в соответствии с конкретными условиями эксплуатации. Отсканируйте контактную информацию на странице или посетите официальный сайт NiuBoL, чтобы получить полный руководство по продукту, типовые кейсы и последние технические материалы, и вместе построим эффективную и интеллектуальную систему мониторинга качества воды на базе промышленного Интернета вещей.
