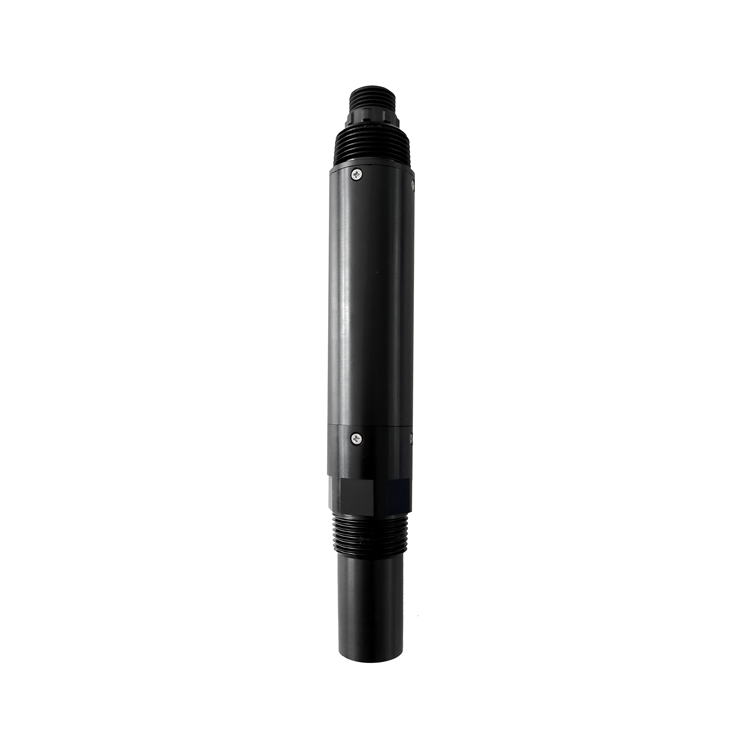

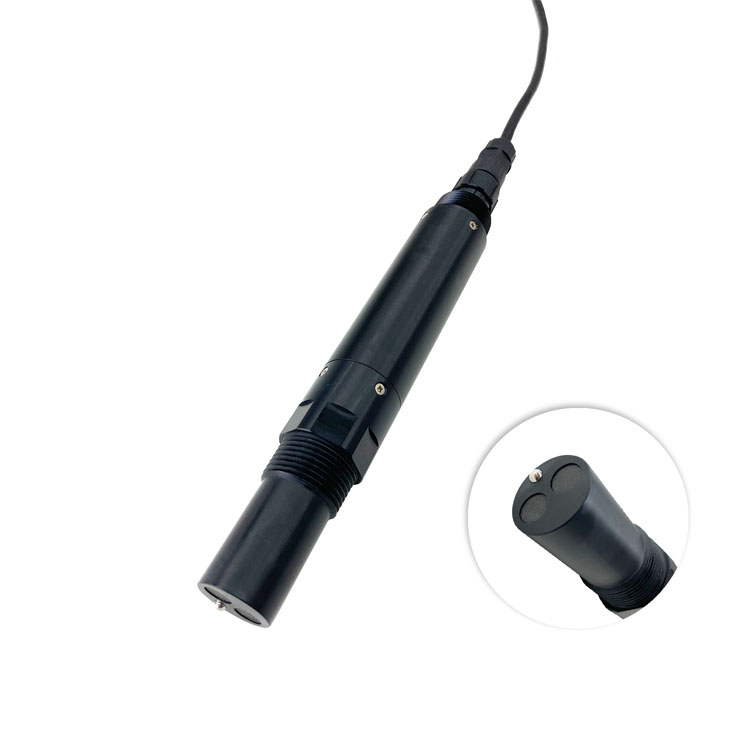

NBL-DDM-206 Датчик электропроводности качества воды в режиме реального времени

Питьевая вода / поверхностные воды / различные системы водоснабжения / промышленная очистка воды. Выходной сигнал: RS-485 (протокол Modbus/RTU). Удобное подключение к оборудованию сторонних производителей, такому как ПЛК, DCS, промышленный компьютер, универсальный контроллер, безбумажный регистратор или сенсорный экран. Погружная установка с резьбой 3/4 NPT для простой установки в погруженном состоянии, в трубах и резервуарах. Уровень защиты IP68.

Технические характеристики датчика электропроводности воды NBL-DDM-206

1. Описание среды применения

- Питьевая вода / поверхностные воды / различные системы водоснабжения / промышленная очистка воды.

- Выходной сигнал: RS-485 (протокол Modbus RTU).

- Удобное подключение к ПЛК, DCS, промышленным компьютерам, универсальным контроллерам, безбумажным регистраторам или сенсорным экранам и т. д.

- Погружная установка с резьбой 3/4 NPT, удобна для погружной установки или установки в трубы и резервуары.

- Уровень защиты IP68.

- Одновременный вывод данных об электропроводности и TDS для диапазонов 0–20 мкСм/см, 0–200 мкСм/см.

2. Электрическое подключение

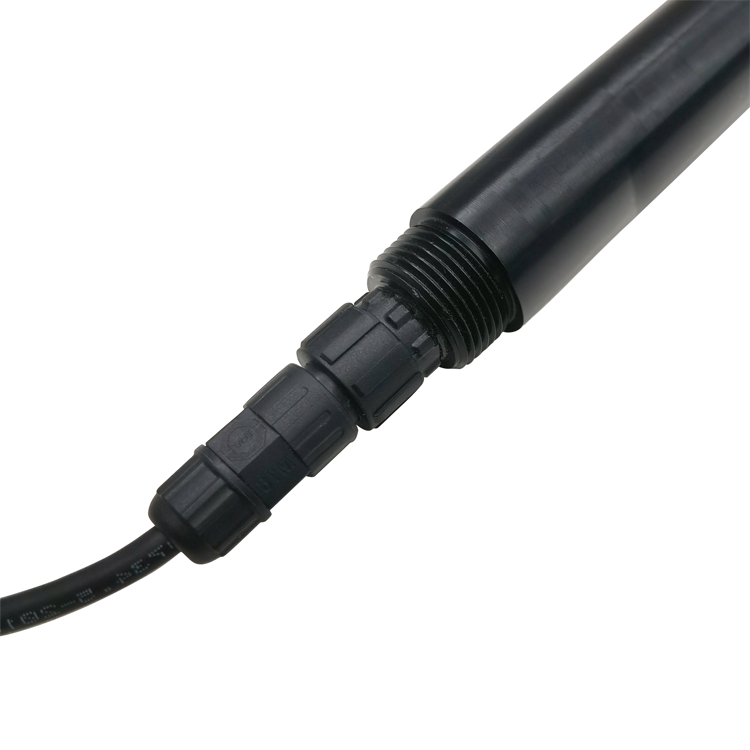

Кабель представляет собой 4-жильный экранированный витой провод. Последовательность жил определена как:

- Красный провод — провод питания (12–24 В постоянного тока)

- Черный провод — провод заземления (GND)

- Синий провод — 485A

- Белый провод — 485B

Перед подачей питания внимательно проверьте последовательность подключения, чтобы избежать ненужных потерь из-за неправильного подключения.

Примечание по подключению: учитывая, что кабель будет погружен в воду (включая морскую) или находиться на воздухе в течение длительного времени, все соединения должны быть водонепроницаемыми, а пользовательский кабель должен обладать определенной коррозионной стойкостью.

3. Обслуживание и уход за датчиком электропроводности воды

3.1 Использование и обслуживание

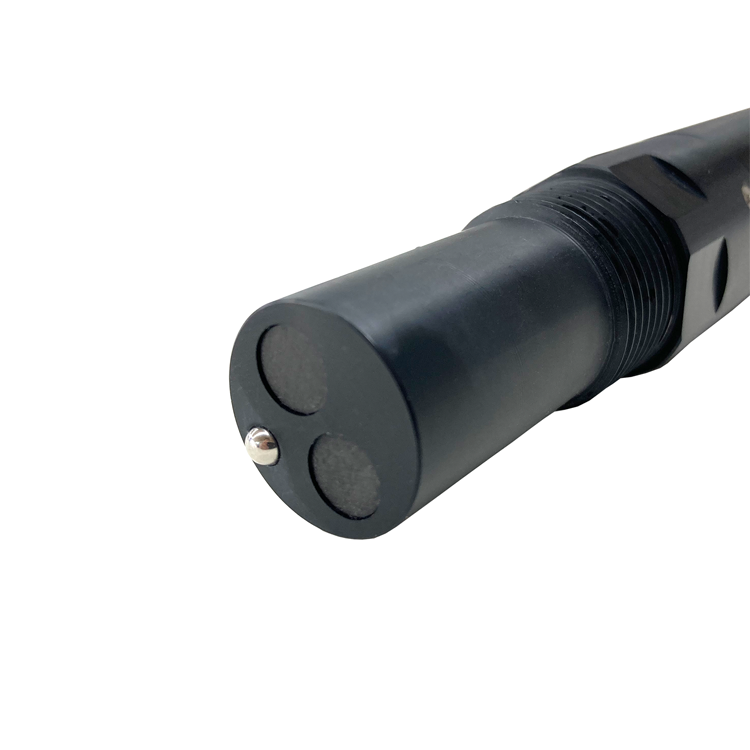

Обычные электроды нуждаются в периодической очистке и калибровке, а цикл обслуживания определяется клиентом в зависимости от их рабочих условий. Метод очистки для обычных электродов: используйте мягкую щетку, чтобы удалить загрязнения (будьте осторожны, чтобы не поцарапать поверхность электрода), затем промойте дистиллированной водой и после этого проведите калибровку.

Метод очистки для индуктивных электродов:

- Индуктивные электроды, как правило, не требуют обслуживания. Загрязнение или легкий налет на внешней оболочке не влияют на нормальную работу.

- Если необходима очистка, используйте мягкую щетку или наждачную бумагу для удаления загрязнений, затем промойте дистиллированной водой и после этого проведите калибровку.

- Поскольку индуктивные электроды часто работают в средах, склонных к образованию накипи или грязи, при очистке может потребоваться большее усилие. Легкие царапины на поверхности электрода не повлияют на нормальную работу, но следует проявлять осторожность, чтобы не повредить оболочку электрода.

3.2 Калибровка

a) Нулевая калибровка:

Промойте датчик дистиллированной водой и промокните жидкость фильтровальной бумагой. Поместите датчик вертикально в воздух, дайте ему постоять около 3 минут, пока значение не стабилизируется, а затем выполните калибровку нуля. Инструкции по калибровке можно найти в приложении.

б) Калибровка наклона:

Поместите датчик вертикально в стандартный раствор (20% от полной шкалы — полная шкала), убедившись, что датчик находится на расстоянии не менее 5 см от дна контейнера и не менее 2 см от боковых стенок, а затем выполните калибровку наклона. Инструкции по калибровке можно найти в приложении.

4. Качество и обслуживание

Гарантия качества

- Отдел контроля качества следует стандартизированным процедурам проверки, оснащен передовым и полным испытательным оборудованием и методами. Продукция проходит 72-часовые испытания на старение и стабильность, что гарантирует отсутствие отгрузки некачественной продукции.

Технический паспорт онлайн-датчика электропроводности воды NBL-DDM-206

NBL-DDM-206 Онлайн-датчик электропроводности воды.pdf
