Ключевой показатель интеллектуального мониторинга качества воды: знакомство с датчиком электропроводности воды NiuBoL

Введение:

Вода — это жизненная сила экосистем Земли. В области мониторинга качества воды существует параметр, который, подобно «отпечатку пальца», интуитивно отражает обилие растворенных в воде веществ — это электропроводность. Величина проводимости напрямую зависит от концентрации растворенных солей (электролитов) в воде. Будь то контроль кратности концентрации технической оборотной воды или проверка чистоты питьевой воды, электропроводность является основным показателем для оценки состояния качества воды.

Для достижения точного и оперативного восприятия качества воды цифровой датчик электропроводности NBL-DDM-206A, выпущенный компанией NiuBoL Technology, благодаря своей превосходной стабильности, высокоточным измерительным возможностям и удобным функциям интеграции, стал предпочтительным решением в сфере интеллектуального водного хозяйства.

Что такое датчик электропроводности воды и его основной принцип

Определение и объект измеренияДатчик электропроводности воды — это прецизионный прибор, используемый для измерения способности жидкости проводить ток. NBL-DDM-206A не только измеряет электропроводность (значение EC), но и синхронно преобразует содержание общего количества растворенных твердых веществ (TDS) и температуру воды с помощью встроенных алгоритмов.

Принцип измерения: от миграции ионов до преобразования данныхОсновой измерения электропроводности является миграция ионов под действием электрического поля. Принцип электродного метода: Датчик обычно имеет двухэлектродную или многоэлектродную структуру. При подаче стабильного переменного напряжения между двумя электродами положительные и отрицательные ионы в растворе движутся направленно, образуя ток. Величина тока пропорциональна концентрации ионов в растворе. Константа ячейки проводимости (K): Различным диапазонам измерения соответствуют различные геометрии электродов. NiuBoL предлагает несколько вариантов констант, таких как K=0.1, 1.0, 10.0, для адаптации к различным потребностям — от сверхчистой воды до сточных вод с высокой соленостью. Автоматическая температурная компенсация: На проводимость раствора сильно влияет температура. NBL-DDM-206A имеет встроенный температурный датчик Pt1000, который фиксирует изменения температуры в режиме реального времени и выполняет автоматическую компенсацию, гарантируя преобразование результатов измерений в значения при стандартной температуре (обычно 25°C) при различных перепадах температур.

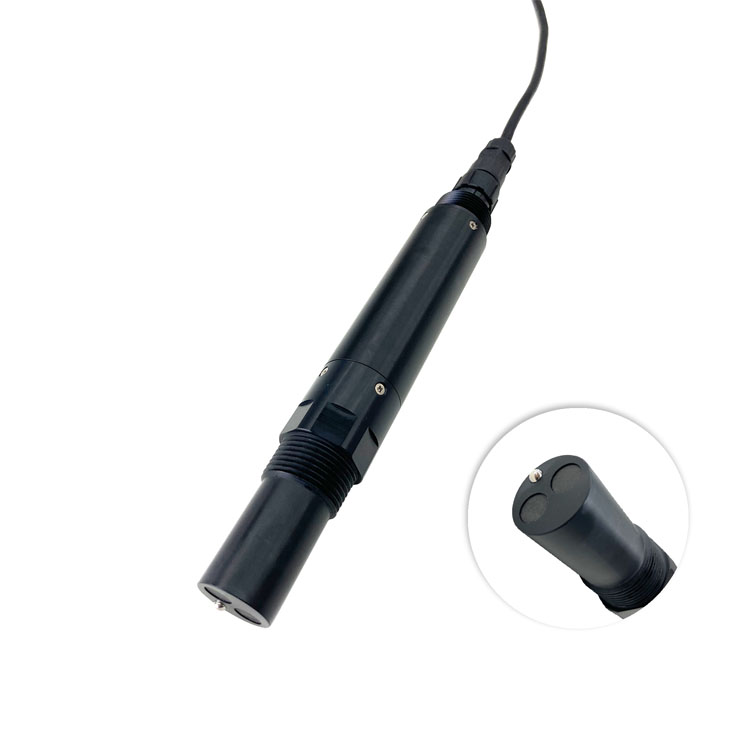

Анализ структуры датчика NBL-DDM-206A

Конструкция NBL-DDM-206A сочетает в себе точность и долговечность, в основном состоящую из следующих частей:

• Измерительный электрод: По умолчанию используется нержавеющая сталь марки SUS316L с отличной коррозионной стойкостью; в корпусе используется высокоэффективный материал АБС, обеспечивающий общую легкость и надежность.

• Блок обработки сигналов: Внутренне интегрирует схемы высокоомного усиления и чипы цифровой обработки, преобразуя слабые электрические сигналы в стабильные цифровые данные.

• Цифровой выходной интерфейс: Использует стандартный метод связи RS-485, способный передавать сигнал на большие расстояния с чрезвычайно высокой устойчивостью к электромагнитным помехам.

Физический интерфейс: Используется конструкция трубной резьбы 3/4 NPT; этот стандартизированный промышленный интерфейс делает его чрезвычайно удобным как для погружной, так и для трубопроводной установки.

Технические характеристики и основные спецификации

Для удобства системных интеграторов и конечных пользователей ключевые технические параметры NBL-DDM-206A приведены в таблице ниже:

Основные преимущества датчика проводимости NiuBoL

1. Эффективность и удобство, приносимые цифровизациейNBL-DDM-206A выдает стандартные цифровые сигналы, напрямую подключаемые к ПЛК, РСУ, промышленным управляющим компьютерам или различным шлюзам IoT. По сравнению с аналоговыми сигналами, это исключает затухание при передаче на большие расстояния, делая сбор данных более точным.

2. Отличная стабильность и повторяемостьДатчик демонстрирует чрезвычайно высокую повторяемость в сложных условиях с высокосогласованными результатами многократных измерений. Конструкция с низким энергопотреблением (всего 0.2 Вт) обеспечивает длительную работу полевых станций мониторинга на солнечных батареях.

3. Разнообразная адаптация электродовПользователи могут гибко выбирать электроды с различными константами в зависимости от ожидаемой концентрации качества воды: K=0.1: Подходит для воды низкой концентрации, такой как подпиточная вода для котлов и системы чистой воды. K=1.0: Подходит для обычной питьевой воды, поверхностных вод и промышленной оборотной воды. K=10.0: Подходит для сточных вод высокой концентрации, морской воды или очистки промышленных вод с высокой соленостью.

4. Высокая устойчивостьОбладает уровнем защиты IP68, не только пыленепроницаем, но и устойчив к коррозии при длительном погружении. Детали, контактирующие с жидкостью из материала SUS316L, обеспечивают химическую стабильность в различных средах водоснабжения и технической воды.

Широкие сценарии применения датчика электропроводности воды

• Мониторинг питьевой воды: Мониторинг содержания соли в стоках водопроводных станций, трубопроводных сетях и оконечном водоснабжении в реальном времени для обеспечения безопасности питьевой воды.

• Мониторинг поверхностных вод и окружающей среды: Используется на станциях мониторинга рек и озер для оценки степени минерализации воды и риска загрязнения.

• Контроль промышленных процессов: Мониторинг качества технической воды в химической, энергетической, пищевой и других отраслях промышленности для предотвращения коррозии или образования накипи в оборудовании.

• Умное сельское хозяйство: Мониторинг значения EC раствора удобрений в интегрированных системах водоснабжения и внесения удобрений для точного земледелия.

Руководство по установке, измерению и техническому обслуживанию датчика проводимости воды

Метод установкиДатчик поддерживает погружную и подводную установку. С помощью резьбы 3/4 NPT его можно легко закрепить в резервуарах, раковинах или рядом с трубопроводами со стабильным потоком. Рекомендуется установка в местах со стабильным течением и отсутствием скопления пузырьков.

Ежедневное обслуживаниеМетод очистки: При наличии налетов на поверхности электрода аккуратно удалите их мягкой щеткой (строго запрещено использовать острый металл во избежание появления царапин на поверхности электрода), затем промойте дистиллированной водой. Примечания по хранению: Электроды, которые не используются длительное время, должны храниться с чистым измерительным окном в сухом, прохладном месте.

Процесс калибровкиРекомендуется регулярная калибровка по двум точкам для поддержания точности: Калибровка нулевой точки: Очистите и высушите датчик, поместите его вертикально в воздухе, выполните коррекцию нуля после стабилизации значения. Калибровка наклона: Поместите датчик вертикально в стандартный раствор, убедитесь, что зонд находится на расстоянии не менее 2 см от дна и боковых стенок контейнера, выполните коррекцию наклона на основе значения стандартной жидкости.

FAQ: Общие вопросы о датчиках электропроводности воды

В1: Какова связь между электропроводностью и TDS?О: TDS (общее количество растворенных твердых веществ) относится ко всем твердым веществам, растворенным в воде. Между проводимостью и TDS существует линейная корреляция, обычно преобразуемая по формуле TDS = k * EC, где коэффициент k немного меняется в зависимости от солевого состава воды. Датчики NiuBoL имеют встроенные научно обоснованные коэффициенты преобразования.

В2: Почему измерение электропроводности должно включать температурную компенсацию?О: Потому что вязкость раствора уменьшается с повышением температуры, скорость миграции ионов увеличивается, что приводит к росту проводимости с температурой. Без компенсации вода с одинаковым содержанием соли давала бы огромные различия в измерениях зимой и летом.

В3: Можно ли использовать электроды из SUS316L в морской воде?О: Нержавеющая сталь SUS316L обладает хорошей коррозионной стойкостью и подходит для большинства промышленных и природных водоемов. Для систем с экстремально высокой соленостью и длительным погружением рекомендуется выбирать электрод с K=10.0 и увеличить частоту обслуживания для предотвращения образования накипи.

В4: На какое расстояние могут передаваться выходные сигналы RS485?О: Связь по RS485 в идеальных условиях может передавать данные на 1200 метров. Благодаря цифровой обработке NiuBoL обеспечивается целостность данных и отсутствие потери пакетов на расстоянии в сотни метров без ретрансляторов.

В5: Требует ли датчик частой калибровки?О: NBL-DDM-206A обладает отличной стабильностью. Для обычного мониторинга поверхностных вод рекомендуется калибровка каждые 3-6 месяцев; для промышленных сточных вод и других сред, склонных к образованию налета, рекомендуется ежемесячная проверка чистоты электродов и калибровка по мере необходимости.

Резюме

В условиях стремления к цифровому и усовершенствованному управлению водными ресурсами датчик проводимости NiuBoL NBL-DDM-206A, обладая высокой точностью, вариантами с несколькими константами и надежной совместимостью с Modbus, превращает сложные гидрохимические показатели в интуитивно понятные и точные потоки данных. Он не только упрощает процессы мониторинга, но и обеспечивает надежную техническую базу для принятия экологических решений благодаря долгосрочной стабильной обратной связи по данным.

Будь то строительство городских интеллектуальных сетей водоснабжения или оптимизация эффективности очистки воды на заводах, NiuBoL может предоставить профессиональные и надежные решения для мониторинга.

Профессиональные термины, единицы измерения и пояснение протокола связи:

Показатели измерения: Электропроводность / Общее количество растворенных твердых веществ (TDS) / Температура Единицы измерения: мкСм/см, мСм/см (Проводимость) / мг/л (TDS) / ℃ (Температура) Протокол: Modbus RTU Интерфейс: RS-485 Источник питания: 12-24В DC Защита: IP68 (глубокая водонепроницаемость) Энергопотребление: 0.2 Вт (ультранизкое энергопотребление) Спецификация резьбы: 3/4 NPT

Спецификация онлайн-датчика электропроводности воды NBL-DDM-206

NBL-DDM-206 Online Water Quality Conductivity Sensor.pdf
