Онлайн-датчик ОВП NBL-WQ-ORP-4 | Промышленный электрод ОВП | Высокостабильный онлайн-мониторинг ОВП

Онлайн-датчик ОВП (окислительно-восстановительного потенциала) NiuBoL NBL-WQ-ORP использует запатентованный высокостабильный электрод ОВП и схему двойного дифференциального усилителя с высоким импедансом. Специально разработан для промышленного контроля процессов, мониторинга качества воды окружающей среды и химических реакций, предоставляет долгосрочные стабильные и высокоустойчивые к помехам решения для измерения ОВП в реальном времени, помогая интеграторам систем и инженерным подрядчикам обеспечить надежный мониторинг окислительно-восстановительного потенциала.

Стабильный контроль окислительно-восстановительного потенциала для обеспечения безопасности промышленных процессов и эффективности обработки воды

В обработке сточных вод, химическом синтезе, кислотно-щелочной нейтрализации и промышленных системах оборотной воды колебания значения ОВП часто приводят к потере контроля над реакцией, низкой эффективности обработки или рискам коррозии оборудования. Онлайн-датчик ОВП NiuBoL NBL-WQ-ORP эффективно решает проблемы традиционных электродов, такие как короткий срок службы, легкий дрейф, слабая помехоустойчивость и сложная интеграция, благодаря запатентованной системе электродов сравнения и промышленному дизайну, обеспечивая долгосрочную высокоточную работу.

Три ключевых преимущества

• Сверхдлительный срок службы и высокая стабильность: Запатентованный электрод ОВП с электролитом, медленно просачивающимся под давлением 1 бар. Положительное просачивание длится более 20 месяцев, значительно продлевая срок службы электрода.

• Сильная помехоустойчивость и быстрый отклик: Двойной дифференциальный усилитель с высоким импедансом, время отклика T90 < 30 с, высокая помехоустойчивость и стабильный выход.

• Простая интеграция с промышленными протоколами: Нативная поддержка RS-485 (протокол Modbus RTU) и выхода 4-20мА, легкий доступ к системам ПЛК, АСУ ТП, SCADA и IoT.

Обзор онлайн-датчика ОВП NBL-WQ-ORP

Онлайн-датчик ОВП NiuBoL NBL-WQ-ORP — это универсальное устройство мониторинга окислительно-восстановительного потенциала, разработанное NiuBoL для промышленных объектов. Он использует принцип измерения платиновым электродом и подходит для онлайн-мониторинга качества окружающей воды, кислотно-щелочных солевых растворов и различных химических реакций.

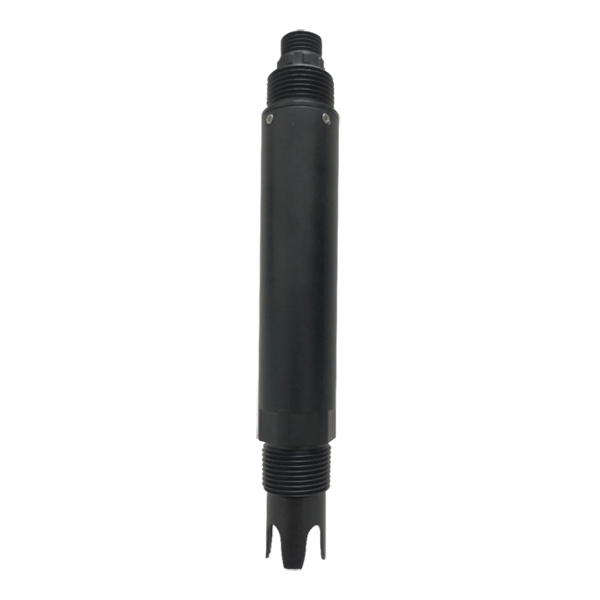

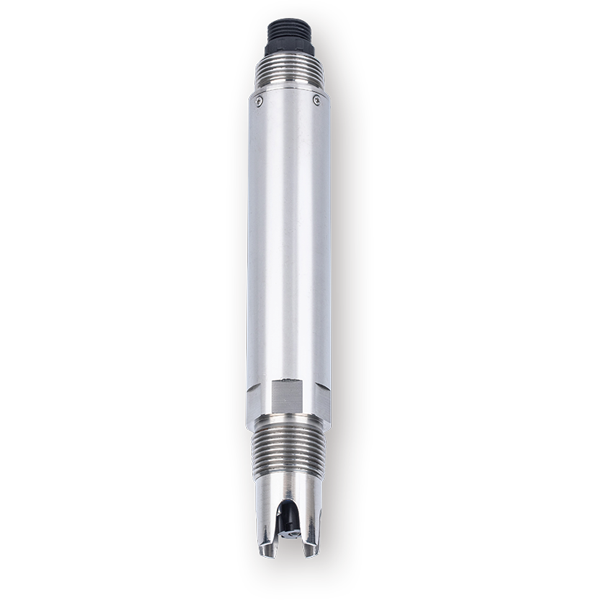

Продукт предлагает две версии материалов: NBL-WQ-ORP-4A (POM+ABS) и NBL-WQ-ORP-4S (POM+316L), соответствующие требованиям различных коррозионных сред. Высокая степень защиты IP68 в сочетании с методом установки с трубной резьбой 3/4 NPT делает его подходящим как для погружного монтажа, так и для интеграции в трубопровод/резервуар. Встроенный высокостабильный дизайн схемы обеспечивает надежную и непрерывную поддержку данных ОВП в сложных промышленных условиях.

Ключевые преимущества онлайн-датчика ОВП NBL-WQ-ORP

1. Запатентованная система электродов
       Использует запатентованный электрод ОВП. Внутренний электролитный раствор чрезвычайно медленно просачивается через микропористый солевой мостик под давлением не менее 100 кПа. Положительное время просачивания превышает 20 месяцев, значительно улучшая стабильность системы сравнения и делая срок службы электрода намного дольше, чем у обычных промышленных электродов.

2. Помехоустойчивый дизайн схемы
       Встроенный двойной дифференциальный усилитель с высоким импедансом эффективно подавляет электромагнитные помехи на промышленных объектах. Передача сигнала стабильна с быстрым откликом (T90 < 30 с), особенно подходит для промышленных применений с преобразователями частоты или сильными электромагнитными средами.

3. Прочная защита и выбор материалов
       Степень защиты IP68 позволяет длительное погружение. Доступны два материала корпуса: тип 4A использует POM+ABS (экономичный и практичный); тип 4S использует POM+316L нержавеющую сталь (подходит для более агрессивных сред). Водонепроницаемый разъем M16-5 контактов обеспечивает надежное электрическое соединение.

4. Удобная установка и интеграция
       Стандартная трубная резьба 3/4 NPT для легкой установки. Открытый протокол Modbus RTU позволяет системным интеграторам быстро подключаться к различным платформам управления, значительно сокращая цикл реализации проекта.

5. Простое обслуживание
       Поддерживает одноточечную калибровку с простой операцией. Предоставляются подробные методы приготовления стандартных растворов и инструкции по обслуживанию электрода для снижения сложности эксплуатации на объекте.

Технические характеристики онлайн-датчика ОВП NBL-WQ-ORP-4

Применения

• Обработка сточных вод и мониторинг окружающей среды: Мониторинг в реальном времени значений ОВП в аэротенках, анаэробных резервуарах и сточных водах для оптимизации процессов биологической очистки.

• Контроль химических и фармацевтических процессов: Используется для мониторинга процессов окислительно-восстановительных реакций для обеспечения стабильных условий реакции и повышения выхода и безопасности продукции.

• Промышленные системы оборотного охлаждения: Мониторинг окислительно-восстановительного потенциала охлаждающей воды для предотвращения коррозии и образования накипи, управление химическим дозированием.

• Гальваника и обработка поверхности: Точный контроль значения ОВП гальванического раствора для обеспечения стабильного качества покрытия.

• Кислотно-щелочная нейтрализация и обработка жидких отходов: В качестве индикаторного параметра окислительно-восстановительных процессов для помощи системам автоматического дозирования в точном контроле.

Подключение и установка

Примечания по установке: Датчик не должен устанавливаться вверх ногами или горизонтально. Его следует устанавливать с наклоном не менее 15°, чтобы обеспечить нормальное просачивание электролита.

Электрическое подключение (5-жильный экранированный кабель):

• Красный провод → Плюс питания (12～24В постоянного тока)

• Черный провод → Земля (GND)

• Синий провод → 485A

• Белый провод → 485B

• Желтый провод → Выход тока (опционально 4-20мА)

Часто задаваемые вопросы

В1. Сколько моделей в серии NBL-WQ-ORP? В чем разница?

Делится на 4A (POM+ABS) и 4S (POM+316L). Материал из нержавеющей стали типа 4S более подходит для высокоагрессивных сред.

В2. Какие методы выхода поддерживает датчик?

Поддерживает RS-485 (протокол Modbus RTU) и выход тока 4-20мА, удобен для подключения к различным системам управления.

В3. Какой срок службы электрода ОВП?

Использует запатентованную систему сравнения с положительным просачиванием более 20 месяцев. Фактический срок службы намного дольше, чем у обычных промышленных электродов, в зависимости от условий среды.

В4. Как выполнить калибровку на месте?

Использует одноточечный метод калибровки. Поместите датчик в стандартный раствор 86мВ, 256мВ или -40мВ и откалибруйте через хост-компьютер или контроллер после стабилизации.

В5. Каковы требования к углу установки?

Должен быть установлен под углом более 15°. Не должен устанавливаться вверх ногами или горизонтально, чтобы обеспечить нормальную работу электролита.

В6. Как обслуживать электрод ежедневно?

Промыть дистиллированной водой и высушить после измерения. Замачивать в 3моль/л растворе хлорида калия, когда не используется. Избегать длительного хранения в дистиллированной воде или белковых растворах.

В7. Можно ли использовать в морской воде или средах с высокой соленостью?

Защита IP68 поддерживает длительное погружение. Для морской воды и других сред с высокой соленостью рекомендуется тип 4S и следует усилить гидроизоляцию разъемов.

В8. Какой срок гарантии на продукт?

Гарантия один год с даты продажи. Неисправности, вызванные неправильным использованием или повреждением, не покрываются.

Резюме

Онлайн-датчик ОВП NiuBoL NBL-WQ-ORP-4 предоставляет высоконадежный инструмент мониторинга ОВП для различных проектов по обработке воды, химии и охране окружающей среды благодаря своему запатентованному стабильному электроду, помехоустойчивой схеме и промышленному дизайну защиты. Он не только помогает инженерным командам точно контролировать окислительно-восстановительные процессы, но и эффективно снижает затраты на техническое обслуживание и повышает общую эффективность работы системы.

Нужны рекомендации по выбору, таблица адресов протокола Modbus, видео по приготовлению стандартных растворов или примеры проектов? Не стесняйтесь обращаться в техническую службу поддержки NiuBoL. Мы предоставим вам профессиональные и комплексные решения для мониторинга качества промышленной воды.

Технический паспорт онлайн-датчика ОВП (окислительно-восстановительного потенциала) NBL-WQ-ORP-4
