Онлайн-датчик ионов кальция NBL-WQ-GA-4 | ПВХ-мембранный кальций-селективный электрод | Мониторинг ионов кальция

Онлайн-датчик ионов кальция NiuBoL NBL-WQ-GA-4 использует запатентованный ПВХ-мембранный селективный электрод для ионов кальция с автоматической температурной компенсацией. Он специально разработан для промышленной оборотной воды, обработки котловой воды, мониторинга окружающей среды и управления процессами, предоставляя решения для онлайн-измерений ионов кальция в реальном времени с высокой стабильностью, высокой точностью и низкими эксплуатационными расходами, помогая интеграторам систем и инженерным подрядчикам точно контролировать жесткость воды и риски образования накипи.

Точный мониторинг концентрации ионов кальция в воде для эффективного предотвращения рисков образования накипи и проблем с жесткостью воды

В промышленных системах оборотного охлаждения, питательной воде котлов и муниципальных процессах обработки воды неконтролируемая концентрация ионов кальция часто приводит к образованию накипи на оборудовании, засорению трубопроводов, снижению тепловой эффективности и увеличению затрат на техническое обслуживание. Онлайн-датчик ионов кальция раздельного типа NiuBoL NBL-WQ-GA-4 эффективно решает проблемы традиционных электродов, такие как быстрый дрейф, короткий срок службы и сложная интеграция, с помощью запатентованной стабильной электродной системы и промышленного дизайна, предоставляя надежную поддержку данных для длительной непрерывной работы.

Три ключевых преимущества

• Запатентованный электрод со сверхвысокой стабильностью: Внутренний электролитный раствор медленно просачивается под давлением 1 бар, высокостабильная система сравнения, значительно продлевает срок службы электрода.

• Автоматическая компенсация высокой точности: Автоматическая температурная компенсация Pt1000, двухточечный метод калибровки, обеспечивает точные и надежные результаты измерений.

• Промышленный протокол и простая интеграция: Поддерживает RS-485 (протокол Modbus RTU) и опциональный выход 4-20мА, быстрый доступ к системам ПЛК, АСУ ТП, SCADA и IoT.

Обзор онлайн-датчика ионов кальция NBL-WQ-GA-4

Онлайн-датчик ионов кальция NiuBoL NBL-WQ-GA-4 — это профессиональное устройство мониторинга с ПВХ-мембранным ионоселективным электродом, выпущенное NiuBoL, специально используемое для быстрого и точного онлайн-обнаружения содержания ионов кальция в воде.

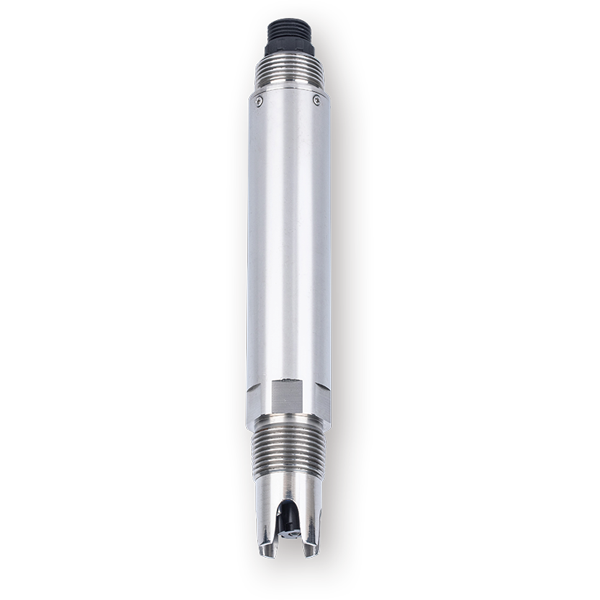

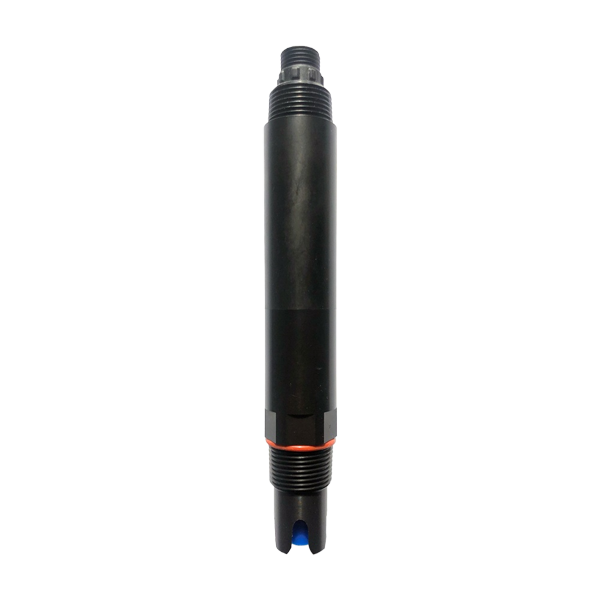

Продукт разделен на две версии: NBL-WQ-GA-4A (экономичный тип POM+ABS) и NBL-WQ-GA-4S (коррозионностойкий тип POM+316L), адаптированные к различным средам. Степень защиты IP68 в сочетании с интерфейсом установки 3/4 NPT делает его подходящим для погружного, трубопроводного и резервуарного монтажа. Встроенная функция автоматической температурной компенсации эффективно устраняет влияние колебаний температуры на точность измерений, удовлетворяя строгим требованиям к стабильности и непрерывности данных на промышленных объектах.

Ключевые преимущества онлайн-датчика ионов кальция NBL-WQ-GA-4

1. Запатентованный селективный электрод для ионов кальция
       Использует запатентованный электрод для ионов кальция. Внутренний электролитный раствор чрезвычайно медленно просачивается через микропористый солевой мостик под давлением ≥100 кПа, образуя стабильную систему сравнения. Срок службы электрода значительно превышает срок службы обычных промышленных электродов, значительно сокращая частоту замены и долгосрочные эксплуатационные расходы.

2. Высокопроизводительные измерения
       Предлагает два варианта диапазона: 0～100 мг/л и 0～1000 мг/л. Разрешение 0,01 мг/л (нижний диапазон), точность ±10% от показаний или ±1 мг/л, точность температуры ±0,5℃, время отклика T90 < 60 с, соответствует требованиям точности большинства проектов обработки воды.

3. Прочная защита и адаптация материалов
       Степень защиты IP68 поддерживает длительное погружное использование. Тип 4A подходит для обычных сред, тип 4S использует корпус из нержавеющей стали 316L, более подходит для коррозионных сред. Продукт прошел 72-часовые испытания на старение и стабильность перед поставкой для обеспечения высокой надежности.

4. Удобная установка и интеграция системы
       Стандартный дизайн с трубной резьбой 3/4 NPT для легкой установки. Открытый протокол Modbus RTU облегчает быстрый доступ к различным промышленным системам управления, значительно сокращая цикл интеграции проекта и снижая сложность реализации проекта.

5. Простое и экономичное обслуживание
       Поддерживает двухточечную калибровку (ноль + наклон) с соответствующими стандартными калибровочными растворами. Предоставляются четкие инструкции по активации, очистке и техническому обслуживанию электрода. Ежедневное обслуживание простое и подходит для эксплуатационных команд на объекте.

Технические характеристики онлайн-датчика ионов кальция NBL-WQ-GA-4

Применения

• Промышленные системы оборотного охлаждения: Мониторинг в реальном времени концентрации ионов кальция для управления дозированием ингибиторов накипи и предотвращения образования накипи в теплообменниках.

• Питательная вода котлов и обработка воды: Контроль кальциевой жесткости воды на входе для снижения риска образования накипи в котле и обеспечения безопасной и эффективной работы оборудования.

• Муниципальные очистные сооружения и повторное использование: Мониторинг уровня ионов кальция в регенерированной воде для оптимизации последующих процессов обработки.

• Мониторинг качества окружающей воды: Используется для фонового мониторинга ионов кальция в реках, озерах и подземных водах для поддержки оценки состояния водной среды.

• Сельскохозяйственное орошение и тепличное выращивание: Контроль содержания ионов кальция в питательных растворах или поливной воде для предотвращения физиологических нарушений и улучшения качества урожая.

Подключение и установка

Примечания по установке: Датчик не должен устанавливаться вверх ногами или горизонтально. Его следует устанавливать с наклоном не менее 15°, чтобы обеспечить нормальное просачивание электролита и стабильную работу электрода.

Электрическое подключение (5-жильный экранированный витой кабель):

• Красный провод → Плюс питания (12～24В постоянного тока)

• Черный провод → Земля (GND)

• Синий провод → 485A

• Зеленый провод → 485B

• Желтый провод → Выход тока (опционально, может быть оставлен неподключенным, если не используется)

Часто задаваемые вопросы

В1. Какие две модели NBL-WQ-GA-4? Как выбрать?

Делится на тип 4A (POM+ABS) и тип 4S (POM+316L). Тип 4A рекомендуется для обычного качества воды, тип 4S рекомендуется для более агрессивных сред.

В2. Какие методы выхода поддерживает датчик?

Стандартный протокол RS-485 Modbus RTU, поддерживает опциональный выход тока 4-20мА, совместим с основными промышленными системами управления и IoT.

В3. Как гарантируется срок службы электрода для ионов кальция?

Запатентованный дизайн медленного просачивания электролита делает систему сравнения стабильной. Срок службы электрода значительно лучше, чем у обычных промышленных электродов, в зависимости от условий среды и обслуживания.

В4. Какой метод калибровки и рекомендации по частоте?

Использует двухточечную калибровку (ноль + наклон). Откалиброван на заводе. Не требуется часто калибровать, когда качество воды стабильно. Рекомендуется регулярная проверка при значительных изменениях.

В5. Какие требования к углу установки?

Должен быть установлен под углом более 15°. Не должен устанавливаться вверх ногами или горизонтально. Это необходимое условие для обеспечения нормальной работы системы сравнения.

В6. Как активировать новый электрод и выполнять ежедневное обслуживание?

Новый электрод необходимо замачивать в водопроводной воде в течение 24 часов для активации; ежедневно очищать деионизированной водой; хранить в сухом месте с защитным колпачком при длительном неиспользовании.

В7. Каков рабочий диапазон pH и температуры датчика?

Рекомендуемая рабочая температура 0～40℃, pH 4～10. Наилучшие измерительные характеристики достигаются в этом диапазоне.

В8. Какова политика гарантии на продукт?

Гарантия один год на весь аппарат с даты продажи. Электрод, как расходный материал, имеет гарантию шесть месяцев. Повреждения, вызванные неправильным использованием, не покрываются.

Резюме

Онлайн-датчик ионов кальция NiuBoL NBL-WQ-GA-4 предоставляет профессиональный и надежный инструмент онлайн-мониторинга для промышленной обработки воды, котельных систем и экологической инженерии благодаря своему запатентованному высокостабильному электроду, точной температурной компенсации, степени защиты IP68 и открытому протоколу Modbus. Он помогает инженерным командам эффективно предотвращать риски образования накипи, оптимизировать процессы обработки воды и снижать общие эксплуатационные расходы.

Нужна консультация по выбору датчика ионов кальция, таблица адресов регистров Modbus, инструкции по калибровке или примеры типичных применений? Не стесняйтесь обращаться в техническую службу поддержки NiuBoL. Мы предоставим вам комплексные и профессиональные решения для мониторинга ионов в качестве воды.

Технический паспорт онлайн-датчика ионов кальция NBL-WQ-GA-4

NBL-WQ-GA-4 Online Calcium ion Sensor.pdf
