Sensor de oxígeno disuelto por fluorescencia NBL-RDO-406-A : Acuicultura inteligente y tratamiento de aguas residuales industriales RS-485/4-20 mA

Нулевое потребление, высокая стабильность: Решение NiuBoL для онлайн-мониторинга растворённого кислорода методом флуоресценции

Преодоление ограничений по расходу и узких мест поляризации, предоставление точных и необслуживаемых цифровых данных по растворённому кислороду для промышленного IoT

Оптическая физическая измерение: Не требует электролита, без потребления кислорода, сохраняет чрезвычайно высокую точность даже в стоячей воде.

Двойная интеллектуальная компенсация: Встроенная компенсация температуры Pt1000 и гибкий алгоритм компенсации солёности устраняют отклонения измерений, вызванные сложным качеством воды.

Низкозатратная эксплуатация и обслуживание: Срок службы флуоресцентной мембранной головки до одного года, поддержка цифрового выхода RS485, значительно снижает нагрузку на послепродажное обслуживание после интеграции системы.

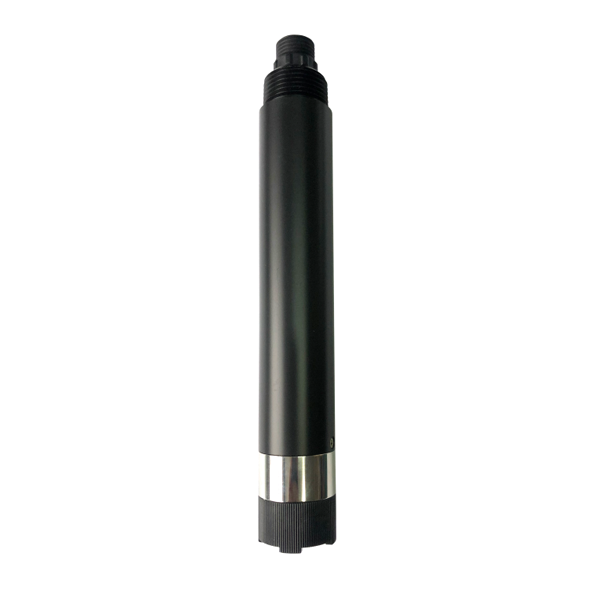

Обзор продукта: Онлайн-датчик растворённого кислорода методом флуоресценции NBL-RDO-406

В современном мониторинге качества воды и управлении промышленными процессами растворённый кислород (DO) является основным показателем для оценки способности воды к самоочищению и биологической активности. Однако традиционные мембранные электрохимические датчики (полярографический метод) всегда были ограничены техническими проблемами, такими как «требование стабильного расхода», «необходимость регулярного добавления электролита» и «высокая чувствительность к сульфидным помехам», что приводит к большому объёму обслуживания и высокой частоте отказов на инженерных объектах.

Интегрированный онлайн-датчик растворённого кислорода NiuBoL NBL-RDO-406 основан на физическом принципе тушения флуоресценции. Он преобразует концентрацию кислорода в цифровые сигналы, измеряя разницу фаз между возбуждающим светом и флуоресценцией. Этот метод измерения не потребляет молекулы кислорода, поэтому не требуется перемешивание или определённый расход. Для системных интеграторов (SI) это означает более простые требования к механической установке и более высокую надёжность системы. В сочетании с антипомеховой схемой NiuBoL продукт способен обеспечивать круглосуточный точный мониторинг в режиме низкого энергопотребления.

Технические преимущества онлайн-датчика растворённого кислорода методом флуоресценции NBL-RDO-406

1. Технология тушения флуоресценции: Без поляризации и электролита
   NBL-RDO-406 отказывается от пути химического потребления. Его измерительное ядро находится в активном веществе на флуоресцентной мембранной головке. При освещении специфическим синим светом возникает флуоресценция; молекулы кислорода в воде «тушат» этот процесс. Поскольку не происходит химической реакции, датчик не требует «предварительной поляризации» и не выйдет из строя из-за истощения электролита, значительно продлевая цикл калибровки.

2. Адаптивность к окружающей среде: Не зависит от расхода и химических веществ
   Измерение в стоячей воде: Традиционные электроды показывают постоянное снижение показаний в стоячей воде (поскольку сами потребляют кислород), в то время как метод флуоресценции NiuBoL не подвержен этому влиянию и может точно измерять даже в прудах или глубоких подземных водах с крайне низким расходом.
   Химическая стойкость: Традиционные мембранные электроды крайне подвержены «отравлению» газами, такими как сероводород (H₂S), в то время как флуоресцентные датчики обладают чрезвычайно высокой устойчивостью к химическим веществам, таким как сульфиды и карбонаты, что делает их очень подходящими для жёстких условий промышленных сточных вод.

3. Полностью автоматическая интеллектуальная система компенсации
   Датчик оснащён высокоточным датчиком температуры и функцией настройки параметров компенсации солёности. В морской аквакультуре или соляной химической промышленности пользователи могут удалённо записывать текущее значение солёности через протокол Modbus, и датчик автоматически скорректирует показания, чтобы данные выхода в мг/л или процентах насыщения были точными и надёжными.

4. Промышленные аппаратные спецификации и удобство интеграции
   Надёжные материалы: Предлагаются различные варианты корпуса, включая POM/ABS, нержавеющую сталь 316L и даже титановый сплав TC4 (кастомная версия) для работы в различных коррозионных средах — от пресной воды до высокосолёной морской.
   Открытый протокол: Стандартный протокол RS485 Modbus-RTU с широкой совместимостью. Одновременно доступен аналоговый выход 4-20 мА, подходящий для модернизации старых систем.
   Отличная защита: Герметизация IP68, может непрерывно работать в течение длительного времени на глубине до 20 метров.

Технические характеристики онлайн-датчика растворённого кислорода методом флуоресценции NBL-RDO-406

Отраслевые сценарии применения онлайн-датчика растворённого кислорода методом флуоресценции NBL-RDO-406

• Умная аквакультура: Мониторинг уровня растворённого кислорода в прудах аквакультуры высокой плотности и системах циркуляции воды в рыбных прудах. Поскольку не требуется поддержка расхода, датчик можно устанавливать напрямую в зонах стоячей воды и связывать в реальном времени с аэраторами, достигая экономии энергии и снижения потребления.

• Муниципальная очистка сточных вод (аэротенки): В аэротенках очистных сооружений точные данные по растворённому кислороду могут управлять частотой работы воздуходувок. Флуоресцентные датчики выдерживают сложный химический фон сточных вод и снижают ошибки, вызванные поляризацией зонда.

• Мониторинг поверхностных вод и окружающей среды: Применяется на автоматических станциях мониторинга рек и озёр. Благодаря долгосрочной стабильности значительно снижается частота ручных инспекций обслуживания на удалённых объектах.

• Управление промышленными технологическими процессами: В процессах ферментации, системах промышленной циркуляционной охлаждающей воды и других процессах, требующих мониторинга концентрации кислорода в реальном времени, обеспечивает цифровую обратную связь с высокой скоростью отклика.

Инструкции по установке и подключению

Руководство по установке

Принцип избежания препятствий: При установке убедитесь, что датчик полностью погружён под поверхность воды и надёжно закреплён. Избегайте физических ударов или царапин на поверхности флуоресцентной мембранной головки.

Защита от осадка: Датчик должен быть подвешен или установлен вертикально, чтобы мембранная головка не касалась донных отложений напрямую.

Совет по хранению: Датчик поставляется с заводской резиновой защитной крышкой. Снимите её перед использованием. Если датчик не используется длительное время, поместите внутрь защитной крышки влажную губку, чтобы мембранная головка оставалась влажной.

Электрическое подключение

NBL-RDO-406 использует 5-жильный экранированный витой кабель для обеспечения отличной помехозащищённости:

• Красный провод: Питание положительное (12～24 В DC)

• Чёрный провод: Питание отрицательное (GND)

• Синий провод: RS485-A

• Белый провод: RS485-B

• Жёлтый провод: Выход тока (опциональная функция; изолировать и оставить неподключённым, если не используется)

Совет по подключению: Строго запрещено подключение под напряжением. На открытых или промышленных объектах все точки разветвления кабеля должны пройти вторичную гидроизоляцию (например, термоусадочные трубки или герметичные распределительные коробки), чтобы предотвратить проникновение влаги из-за капиллярного эффекта.

Часто задаваемые вопросы (FAQ)

Q1: В чём основные преимущества флуоресцентных датчиков по сравнению с традиционными полярографическими электродами?

A: Флуоресцентные датчики не требуют предварительного прогрева, не требуют электролита, не требуют расхода (измеряют в стоячей воде) и не подвержены влиянию сульфидных помех. Для инженерных проектов это означает более простую установку и меньшие затраты на обслуживание.

Q2: Является ли флуоресцентная мембранная головка расходным материалом на постоянной основе?

A: Флуоресцентная мембрана — расходный элемент, но её срок службы значительно дольше, чем у традиционных мембран. При нормальном качестве воды рекомендуется заменять флуоресцентную мембранную головку один раз в год для поддержания оптимальной точности.

Q3: Почему датчик не показывает ноль в воздухе?

A: Это нормально. В воздухе содержится около 21 % кислорода. Датчик измеряет парциальное давление кислорода, и тушение флуоресценции также происходит в воздухе. При калибровке мы обычно используем «воду, насыщенную воздухом» или «воздух, насыщенный водой» для калибровки точки наклона.

Q4: Действительно ли необходима компенсация солёности?

A: Она крайне необходима. При одинаковом парциальном давлении кислорода, чем выше солёность, тем ниже абсолютная масса (мг/л) растворённого кислорода. Для интеграторов морской аквакультуры включение компенсации солёности является обязательным условием для обеспечения точности данных.

Q5: Нужно ли часто чистить датчик?

A: Поскольку он не потребляет кислород, при отсутствии явных биологических обрастаний (таких как мох или тяжёлые масляные отложения) на поверхности мембранной головки частая очистка, как у традиционных зондов, не требуется. Обычно рекомендуется проверять раз в 30 дней.

Q6: Что происходит, если флуоресцентная мембрана поцарапана?

A: Небольшие царапины могут повлиять на локальное отражение флуоресценции, вызывая колебания показаний. При сильных царапинах и отслоении покрытия мембранную головку необходимо заменить, иначе данные станут недействительными.

Q7: Какие протоколы интеграции поддерживает датчик NiuBoL?

A: Нативная поддержка промышленного стандартного протокола Modbus-RTU. Значение растворённого кислорода, значение температуры можно считывать и выполнять удалённую калибровку с помощью простых команд регистров.

Q8: Почему показания датчика нестабильны после длительного сухого хранения?

A: Флуоресцентная мембранная головка должна оставаться влажной. Если она была сухой слишком долго, перед использованием замочите её в воде на 48 часов для «оживления». После этого показания вернутся к стабильности.

Экспертное заключение и рекомендации по интеграции

NiuBoL NBL-RDO-406 — это представительский продукт в эволюции промышленного мониторинга качества воды в сторону цифровизации и отсутствия обслуживания. Сущность его «физического измерения» определяет высокую устойчивость в сложных рабочих условиях.

Если вы ищете решение по растворённому кислороду, которое способно решить проблему частого обслуживания на объекте, или вам нужны подробные протоколы встраиваемой интеграции, немедленно свяжитесь с нашими техническими инженерами. Мы обязуемся предоставить каждому интегратору полную поддержку — от выбора датчика до подключения данных в облако, чтобы помочь вашему проекту быть реализованным эффективно!

Технический паспорт онлайн-датчика растворённого кислорода методом флуоресценции для качества воды NBL-RDO-406-A

NBL-RDO-406-A Online Water Quality Fluorescence Dissolved Oxygen Sensor.pdf
