NBL-NHN-406-A Онлайн-датчик азота аммонийного

Мониторинг аммиачного азота в сточных водах часто сталкивается с такими проблемами, как короткий срок службы электрода, большая температурная дрейф, сложная установка и обслуживание, а также помехи сигнала, что приводит к нестабильным данным, частому обслуживанию и повышенной сложности интеграции системы. Онлайн-датчик азота аммонийного NiuBoL NBL-NHN-406-A использует запатентованный селективный электрод по ионам аммония и стабильную систему опорного электрода, эффективно решая эти болевые точки отрасли и предоставляя системным интеграторам и инженерным подрядчикам высоко стабильное, высокоточное и удобное в интеграции интегрированное решение для онлайн-мониторинга азота аммонийного.

Основные преимущества

• Запатентованная стабильная система опорного электрода: Внутренняя опорная жидкость медленно просачивается под давлением 100 кПа, значительно продлевая срок службы опорного электрода и делая долгосрочные измерения более стабильными.

• Цифровой выход и температурная компенсация: Протокол RS-485 Modbus RTU обеспечивает бесшовное подключение к системам PLC, DCS и SCADA. Автоматическая температурная компенсация Pt1000 гарантирует точность.

• Надежная защита и удобная установка: Степень защиты IP68, резьбовое соединение 3/4 NPT, подходит для погружной установки и удобного обслуживания.

Обзор продукта: Онлайн-датчик азота аммонийного NBL-NHN-406-A

Интегрированный онлайн-датчик азота аммонийного NiuBoL NBL-NHN-406-A разработан на основе метода селективного ионного электрода и специально предназначен для быстрого и точного измерения содержания ионов аммония (NH4+-N) в воде. Датчик имеет встроенную функцию автоматической температурной компенсации, которая эффективно устраняет влияние изменений температуры на результаты измерений и обеспечивает высокую точность данных в различных рабочих условиях.

Продукт предлагает два варианта материала корпуса (NHN-406-A: ABS/PVC/POM, NHN-406-S: PVC/316L/POM) для удовлетворения потребностей разных коррозионных сред. Он использует шину RS-485 и стандартный протокол связи Modbus RTU, что позволяет напрямую подключаться к PLC, DCS, промышленным компьютерам, сенсорным экранам и другому стороннему оборудованию для бесшовной передачи данных и дистанционного мониторинга. Опциональный токовый выход 4-20 мА дополнительно повышает совместимость системы.

Конструкция датчика ориентирована на долгосрочную стабильность. Запатентованный электрод по ионам аммония в сочетании с микропористой солевой мостовой системой опорного электрода позволяет электроду сохранять надежную работу в сложных водных средах. Степень защиты IP68 в сочетании со стандартным монтажным интерфейсом 3/4 NPT делает его особенно подходящим для долгосрочного онлайн-мониторинга на очистных сооружениях сточных вод, в реках и озерах, а также в промышленных сточных водах, значительно снижая затраты на ручное обслуживание и сложность интеграции системы.

Основные технические преимущества онлайн-датчика азота аммонийного NBL-NHN-406-A

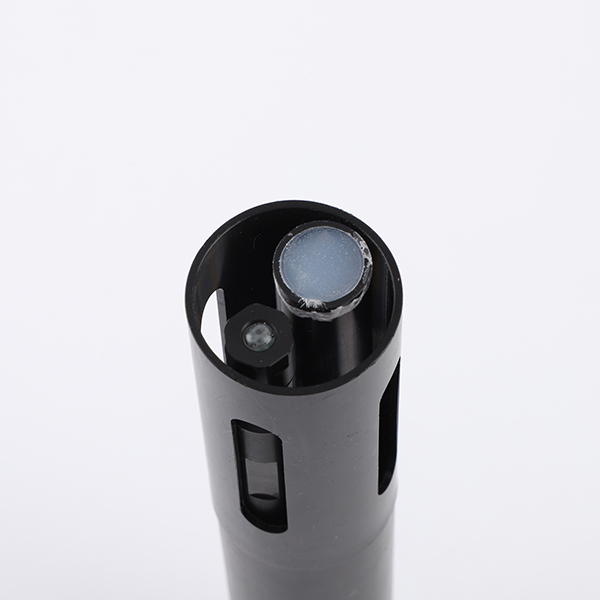

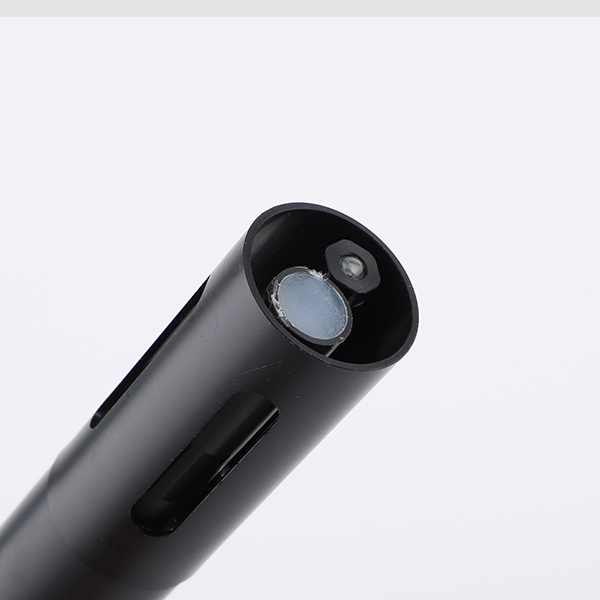

• Запатентованная технология селективного ионного электрода: Используется специальный селективный электрод по ионам аммония с ПВХ-мембраной. Внутренняя опорная жидкость крайне медленно просачивается под давлением не менее 100 кПа, формируя стабильную опорную систему, эффективно продлевая срок службы электрода, снижая дрейф и повышая надежность долгосрочных измерений.

• Автоматическая температурная компенсация: Встроенный датчик температуры Pt1000 выполняет автоматическую компенсацию в реальном времени, обеспечивая, чтобы точность измерения не зависела от температурных колебаний в рабочем диапазоне температур 0～40℃.

• Цифровая связь и защита от помех: Стандартный протокол RS-485 Modbus RTU использует передачу по 5-жильному экранированному витому кабелю, эффективно противостоя электромагнитным помехам на промышленных объектах, поддерживая дальнюю и многоточечную сеть и упрощая интеграцию.

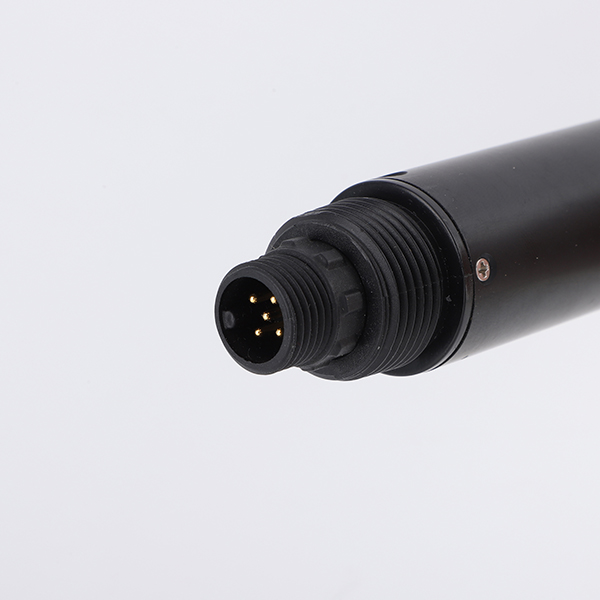

• Конструкция с высокой степенью защиты: Всё устройство имеет степень защиты IP68 и может длительно работать в погруженном состоянии (рабочее давление<0,1 МПа). Водонепроницаемый разъем M16 на 5 контактов обеспечивает надежное соединение и адаптируется к влажным и коррозионным средам.

• Удобная установка и обслуживание: Резьбовое соединение 3/4 NPT поддерживает погружную или резервуарную установку. Угол установки должен быть наклонен не менее чем на 15°. Перевернутая или горизонтальная установка запрещена. Активация и калибровка электрода просты, метод двухточечной калибровки удобен для выполнения на месте.

• Низкое энергопотребление: Потребляемая мощность составляет всего 0,2 Вт при 12 В, подходит для непрерывной онлайн-работы и снижает общее энергопотребление системы.

Эти технические особенности делают NBL-NHN-406 предпочтительным устройством для построения систем онлайн-мониторинга азота аммонийного, обеспечивая непрерывность и точность данных при одновременном снижении затрат на внедрение и последующее техническое обслуживание.

Технические характеристики онлайн-датчика азота аммонийного NBL-NHN-406-A

Сферы применения онлайн-датчика азота аммонийного NBL-NHN-406-A

1. Муниципальные очистные сооружения сточных вод: Мониторинг концентрации аммиачного азота на входе и выходе в реальном времени для оптимизации процесса нитрификации-денитрификации и обеспечения соответствия качества очищенной воды нормам.

2. Системы очистки промышленных сточных вод: Онлайн-мониторинг азота аммонийного в аммиаксодержащих сточных водах химической, аквакультурной, пищевой и других отраслей для поддержки корректировки технологического процесса и раннего предупреждения о превышении.

3. Экологический мониторинг рек, озер и поверхностных вод: Погружная установка на контрольных участках для непрерывного онлайн-сбора данных по азоту аммонийному, помощь в оценке качества водной среды и отслеживании загрязнения.

4. Управление качеством воды в аквакультуре: Мониторинг уровня азота аммонийного в воде для предотвращения токсического воздействия на рыбу и креветок и обеспечения безопасности разведения.

5. Промышленные системы оборотного водоснабжения и денитрификации: Совместная работа с процессом денитрификации для предоставления обратной связи по данным азота аммонийного в реальном времени и оптимизации эффективности очистки.

Инструкции по подключению и установке

При установке датчик не должен устанавливаться вверх ногами или горизонтально, он должен быть наклонен не менее чем на 15°. Для установки на боковую стенку или трубопровод рекомендуется использовать специальное монтажное основание. Место установки должно исключать прямое воздействие сильного потока воды. Рекомендуется погружная установка в стабильных зонах водоема.

Электрическое подключение (5-жильный экранированный витой кабель):

• Красный провод → Плюс питания (12～24 В пост. тока)

• Черный провод → Земля (GND)

• Синий провод → 485A

• Зеленый провод → 485B

• Желтый провод → Выход тока 4-20 мА (опционально, оставить неподключенным при неиспользовании)

Перед подачей питания внимательно проверьте последовательность проводов. Все точки подключения должны пройти строгую гидроизоляцию, рекомендуется использовать коррозионностойкие кабели для длительной работы под водой или во влажных условиях.

Часто задаваемые вопросы (FAQ)

Q1: Какие диапазоны измерения поддерживает NBL-NHN-406?

A: Датчик предлагает три диапазона: 0～10 мг/л, 0～100 мг/л и 0～1000 мг/л. Выберите подходящую модель в соответствии с реальной концентрацией в воде для обеспечения точности измерения.

Q2: Как запатентованная система опорного электрода влияет на срок службы электрода?

A: Внутренняя опорная жидкость медленно просачивается под давлением 100 кПа, формируя стабильную опорную среду, значительно продлевая срок службы электрода, снижая дрейф и повышая стабильность долгосрочных измерений.

Q3: Как калибровать датчик?

A: Используется двухточечная калибровка (калибровка нулевой точки + калибровка наклона). Датчик откалиброван на заводе. Рекомендуется проводить калибровку только при превышении допустимой погрешности с использованием соответствующего стандартного раствора.

Q4: Удобен ли протокол RS485 Modbus для интеграции системы?

A: Продукт строго соответствует стандарту Modbus RTU и может напрямую подключаться к PLC, DCS, сенсорным экранам или платформам IoT. Поддерживает многоточечную сеть, обладает высокой устойчивостью к помехам и прост в интеграции.

Q5: Какие меры предосторожности при установке датчика?

A: При установке датчик должен быть наклонен более чем на 15°. Перевернутая или горизонтальная установка запрещена. Используется интерфейс 3/4 NPT, поддерживается погружная или резервуарная установка. Для установки на боковую стенку требуется монтажное основание.

Q6: Нужно ли активировать электрод перед использованием?

A: Да. Перед использованием снимите защитный колпачок, замочите в чистой воде на 2 часа для активации, затем промойте деионизированной водой перед тестированием. При длительном хранении без использования держите электрод сухим.

Q7: Поддерживает ли продукт выход 4-20 мА?

A: Да. Опциональный токовый выход 4-20 мА доступен и может использоваться одновременно с цифровым выходом RS-485 для удовлетворения требований различных систем управления.

Q8: Как определяется гарантийный срок?

A: На всё устройство предоставляется гарантия 1 год, на электрод как расходный материал — 6 месяцев. Соответствующее послепродажное обслуживание предоставляется при отсутствии механических повреждений.

Итог и приглашение к сотрудничеству

Онлайн-датчик азота аммонийного NiuBoL NBL-NHN-406-A благодаря запатентованному стабильному опорному электроду, автоматической температурной компенсации и надежному решению интеграции по RS485 Modbus предоставляет профессиональное и стабильное инженерное решение для онлайн-мониторинга азота аммонийного. Он помогает системным интеграторам и инженерным подрядчикам обеспечивать точный и непрерывный сбор данных по азоту аммонийному в проектах очистки сточных вод, экологического мониторинга и промышленной водоподготовки, снижая затраты на обслуживание и повышая надежность системы.

Если вы планируете систему мониторинга азота аммонийного или нуждаетесь в технической поддержке по подбору оборудования для конкретных условий качества воды, пожалуйста, обращайтесь в профессиональную команду NiuBoL. Мы предоставим подробные рекомендации по конфигурации продукта, руководство по установке и запуску, а также долгосрочную гарантию поставок для совместного продвижения более эффективных и надежных решений мониторинга качества воды.

Техническая спецификация онлайн-датчика азота аммонийного NBL-NHN-406-A
