Онлайн датчик аммиачного азота NBL-NHN-406-S: Для очистки сточных вод, мониторинга рек и промышленного качества воды

Точное восприятие в реальном времени: Цифровой онлайн-датчик аммиачного азота NiuBoL NBL-NHN-406-S

— Патентованная технология ионного электрода открывает новую эру мониторинга с низкой стоимостью и без реагентов

В процессах денитрификации муниципальных сточных вод или при экологической оценке поверхностных вод колебания показателей аммиачного азота напрямую определяют, соответствует ли сброс нормам. Однако традиционные анализаторы аммиачного азота химическими методами (например, салициловой кислотой спектрофотометрическим методом) не только громоздки и дороги, но и влекут за собой крайне высокие последующие затраты на эксплуатацию и обслуживание из-за необходимости частого пополнения химических реагентов.

NiuBoL NBL-NHN-406-S — это интегрированный онлайн-датчик, специально разработанный для инженерных объектов. Основанный на принципе ионоселективного электрода аммония с ПВХ-мембраной (ISE), он обеспечивает мониторинг в реальном времени без реагентов и с откликом на уровне секунд.

Обслуживание без реагентов: Использует электрохимический принцип измерения, полностью исключая сложные системы протока и дорогие химические реагенты.

Патентованная конструкция стабильности: Встроенный микропористый солевой мостик и патентованная система референсного электрода обеспечивают срок службы электрода значительно превышающий обычные промышленные датчики.

Бесшовная интеграция системы: Стандартный цифровой выход RS485, прямое подключение к PLC или платформам IoT, значительно снижая сложность системы для интеграторов.

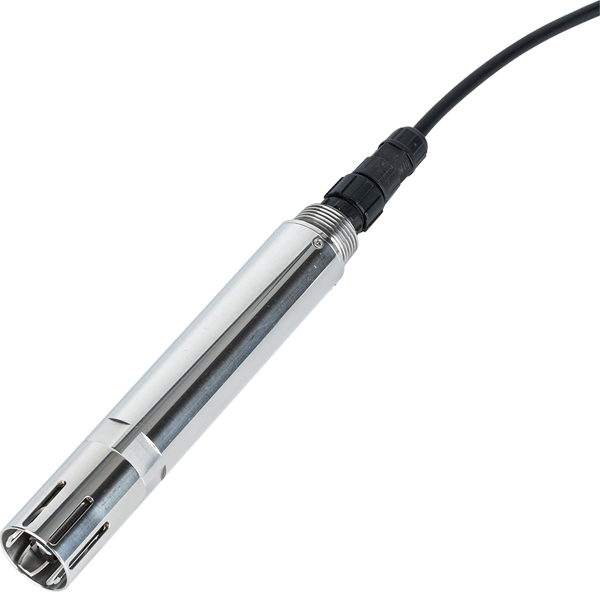

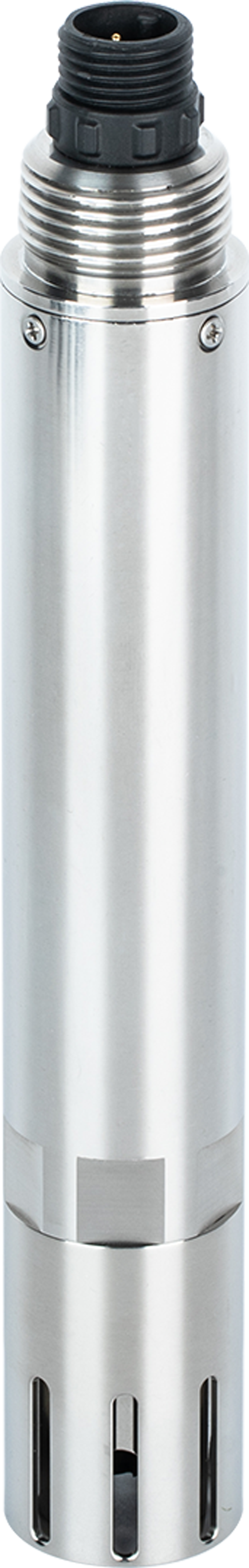

Основной обзор онлайн-датчика аммиачного азота NBL-NHN-406-S

Онлайн-датчик аммиачного азота NiuBoL NBL-NHN-406-S глубоко интегрирует блок ионного датчика, модуль температурной компенсации Pt1000 и высокопроизводительный передатчик. Изделие способно в реальном времени улавливать изменения концентрации ионов аммония в воде и корректировать температурный дрейф с помощью внутренних сложных алгоритмов компенсации.

Для системных интеграторов основная ценность NBL-NHN-406-S заключается в его инженерной применимости. Ему не требуется сложная система отбора проб, он может работать, просто погружаясь в водную среду. Благодаря широкому диапазону питания 12-24 В постоянного тока и герметизации IP68 он способен обеспечивать стабильные, непрерывные и точные данные мониторинга как при погружении в аэротенки, так и при установке на буях речного мониторинга.

Основные технические преимущества

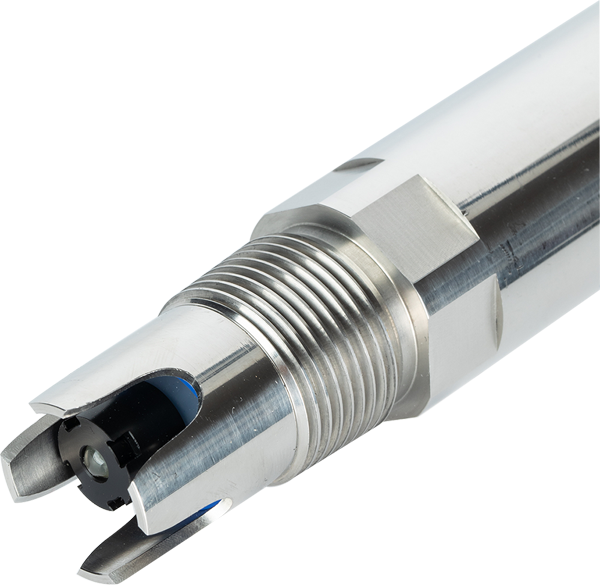

1. Патентованная зонд аммоний-ионов и сверхмедленный солевой мостик
   NiuBoL использует специальную запатентованную конструкцию зонда. Внутренний референсный раствор крайне медленно просачивается из микропористого солевого мостика под давлением не менее 100 кПа (1 Бар). Эта конструкция эффективно предотвращает обратное проникновение внешних загрязнителей внутрь электрода, обеспечивая стабильность потенциала системы референсного электрода. По сравнению с традиционными промышленными электродами эта структура продлевает срок службы электрода более чем на 40 %.

2. Быстрый отклик и обратная связь в реальном времени
   В отличие от химических анализаторов с циклом измерения 30 минут и более, NBL-NHN-406-S способен обновлять данные за секунды. Это критически важно для очистных сооружений, которым необходимо в реальном времени управлять частотными преобразователями и воздуходувками для точной оптимизации аэрации (например, для динамического управления энергопотреблением).

3. Встроенная автоматическая температурная компенсация Pt1000
   Активность ионов аммония очень чувствительна к температуре воды. NiuBoL интегрирует высокоточную платиновую термопару Pt1000 на передней части электрода. Благодаря встроенной модели компенсации на основе уравнения Нернста датчик автоматически корректирует дрейф потенциала, вызванный температурными колебаниями, обеспечивая согласованность данных в диапазоне -5～40 ℃.

4. Промышленные материалы POM и 316L
   Для противостояния возможным сложным кислотно-щелочным средам и микробной коррозии в очистке сточных вод корпус датчика выполнен из инженерного пластика POM (полиоксиметилен) и нержавеющей стали 316L. Эта комбинация обеспечивает не только отличную химическую совместимость, но и чрезвычайно высокую механическую прочность, достаточную для преодоления трудностей суровых наружных условий.

5. Минималистичная цифровая связь
   Устройство поддерживает стандартный протокол Modbus RTU. Интеграторам больше не нужно писать сложные программы аналогового преобразования — они могут напрямую считывать шестнадцатеричные данные по цифровым адресам, эффективно избегая электромагнитных помех аналоговых сигналов при передаче на большие расстояния.

Технические характеристики производительности онлайн-датчика аммиачного азота NBL-NHN-406-S

Типичные сценарии применения онлайн-датчика аммиачного азота NBL-NHN-406-S

• Муниципальные очистные сооружения сточных вод: Используется для мониторинга изменений нагрузки на входе и эффективности нитрификации-денитрификации в биохимической секции (процесс A2O), направляя регулировку объема аэрации.

• Управление реками и водосборами: Интегрируется в микростанции мониторинга качества воды или системы буев для мониторинга в реальном времени показателей эвтрофикации воды и предотвращения массовой гибели рыбы.

• Мониторинг воды в аквакультуре: Мониторинг в реальном времени концентрации аммиачного азота в аквакультуре для предотвращения токсичности для рыбы и креветок, связанный с оборудованием вентиляции или водообмена.

• Мониторинг промышленных сточных вод: Оперативное предупреждение о показателях аммиачного азота в сбрасываемых сточных водах в процессах кожевенного, химического и удобрительного производства для обеспечения соответствия экологическим нормам сброса.

Установка и электрическое подключение

Спецификации физической установки

• Требование наклонной установки: Чтобы предотвратить накопление пузырьков воздуха на поверхности чувствительной мембраны датчика и влияние на показания, строго запрещена перевернутая или горизонтальная установка. Угол между датчиком и поверхностью жидкости должен быть ≥15 градусов.

• Контроль глубины: Из-за ограничений по давлению конструкции электрода глубина установки должна контролироваться в пределах 10 метров под водой.

Инструкции по электрическому подключению

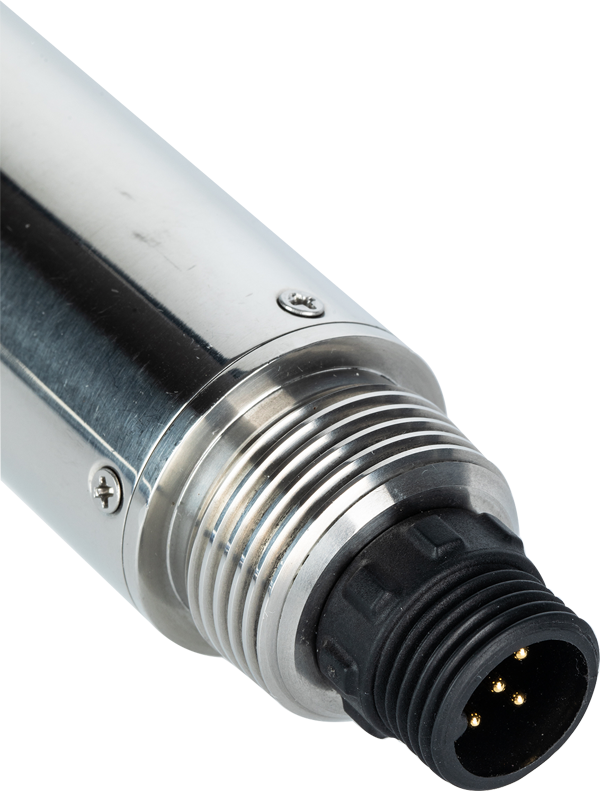

Датчик использует 5-жильный экранированный витой кабель со следующим определением подключения:

• Красный провод: Питание + (12～24 В постоянного тока)

• Черный провод: Земля питания (GND)

• Синий провод: RS485-A

• Зеленый провод: RS485-B

• Желтый провод: Токовый выход (подключить к соответствующему порту при наличии модуля 4-20 мА; при неиспользовании оставить свободным)

Рекомендация эксперта: Ионные электроды отличаются высокой точностью. Все точки подключения должны быть строго гидроизолированы, чтобы предотвратить попадание водяного пара, что может привести к изменению импеданса и дрейфу данных.

FAQ

Q1: Может ли NBL-NHN-406-S измерять сверхвысокие концентрации аммиачного азота в промышленных концентрированных водах?

A: Максимальный диапазон этой модели — 1000 мг/л. Если концентрация ваших сточных вод превышает этот диапазон, точность данных снизится. Рекомендуется связаться с технической командой NiuBoL для подтверждения применимости условий эксплуатации.

Q2: Почему новый датчик нуждается в «активации» перед использованием?

A: Чувствительная мембрана из ПВХ электрода плохо работает в сухом состоянии. Перед использованием ее необходимо замочить в активирующей жидкости или стандартном растворе аммония низкой концентрации в течение 24 часов, чтобы чувствительная мембрана достигла состояния влажного ионного равновесия.

Q3: Будут ли ионы калия (K+) в воде мешать измерению?

A: Да. Ионы калия являются основными мешающими ионами для электродов аммония. NiuBoL снизил такую интерференцию путем оптимизации алгоритма, однако если концентрация ионов калия в рабочих условиях значительно превышает концентрацию ионов аммония (например, в некоторых сточных водах удобрений), рекомендуется сначала провести фоновое тестирование мешающих ионов.

Q4: Можно ли устанавливать датчик горизонтально на боковой стенке трубопровода?

A: Нет. Горизонтальная установка приведет к неравномерному контакту референсного раствора внутри электрода с чувствительной мембраной и может даже вызвать образование воздушных пузырьков. Пожалуйста, обеспечьте наклон установки не менее 15 градусов.

Q5: Как часто нужно калибровать датчик?

A: Частота калибровки зависит от сложности качества воды. В относительно чистых условиях цикл калибровки может достигать 1–2 месяцев; в сложных резервуарах сточных вод рекомендуется выполнять двухточечную калибровку каждые две недели.

Q6: Можно ли чистить чувствительную мембрану щеткой, если она загрязнена?

A: Категорически запрещается использовать жесткие щетки или химические коррозионные вещества для очистки. Для промывки можно использовать только дистиллированную воду (или деионизированную воду). При наличии отложений осторожно протереть мягкой тканью, смоченной водой. Будьте осторожны, чтобы не проколоть чувствительную мембрану.

Q7: Может ли датчик выдавать аналоговый сигнал 4-20 мА?

A: Да. NBL-NHN-406-S поддерживает двойные режимы выхода RS485 и 4-20 мА (опционально), что удобно для подключения к старым вторичным приборам.

Q8: Почему мое измеренное значение сильно меняется в зависимости от pH?

A: Когда значение pH превышает 10, ионы аммония (NH4+) в воде в значительной степени превращаются в свободный аммиак (NH3), из-за чего датчик не может считать истинное общее содержание аммиачного азота. Рекомендуется использовать в нейтральной или слабокислой среде с pH 4～10.

Заключение

Сегодня, когда требования экологических стандартов становятся все более строгими, стабильный и оперативный мониторинг аммиачного азота стал обязательным требованием для гидротехнических и муниципальных проектов. NiuBoL NBL-NHN-406-S успешно решает болевые точки высокой стоимости и низкой эффективности традиционных методов мониторинга благодаря патентованной технологии зонда и минималистичной цифровой интеграции.

Ищете долгосрочно стабильное решение мониторинга аммиачного азота для вашего следующего проекта управления рекой или технической модернизации очистных сооружений?

Немедленно свяжитесь с инженерной командой NiuBoL для получения подробных технических протоколов и кейсов применения проектов.
