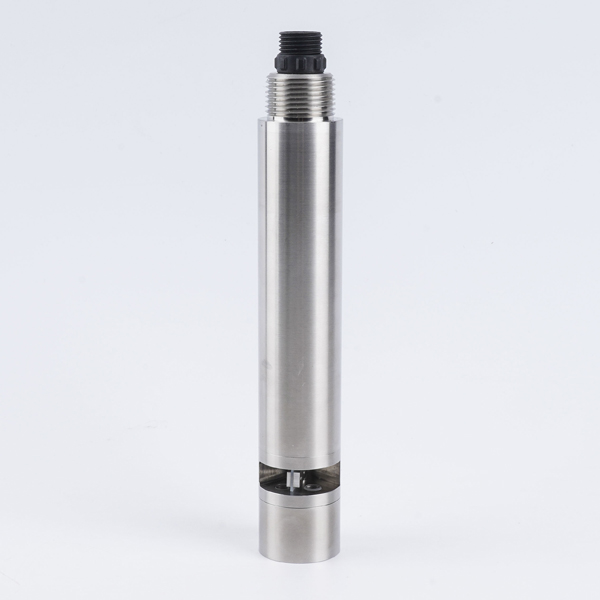

NBL-COD-308 Онлайн-датчик ХПК с двойной длиной волны УФ

Обзор продукта

Онлайн-датчик ХПК NiuBoL NBL-COD-308 основан на принципе ультрафиолетового поглощения с двойной длиной волны. Он измеряет степень поглощения ультрафиолетового света 254 нм органическими веществами в воде, в сочетании с источником опорного света для компенсации помех от мутности, обеспечивая точное и непрерывное определение концентрации ХПК. Одновременно он интегрирует измерение параметров мутности и температуры для удовлетворения потребностей многопараметрического онлайн-мониторинга качества воды.

Этот датчик не требует добавления химических реагентов, предотвращает вторичное загрязнение, имеет компактные размеры и удобен в установке. Он особенно подходит для системных интеграторов и подрядчиков инженерных работ при строительстве платформ экологического мониторинга или систем управления технологическими процессами. NiuBoL сосредоточен на разработке промышленных датчиков IoT, предоставляя стабильные и надежные решения, помогающие пользователям снизить затраты на эксплуатацию и обслуживание, а также повысить оперативность данных.

Основные преимущества онлайн-датчика ХПК NBL-COD-308

NBL-COD-308 ориентирован на долгосрочную надежность и удобство интеграции в промышленных условиях. Основные технические преимущества следующие:

• Метод ультрафиолетового поглощения с двойной длиной волны и оптимизация алгоритмов: Используется конструкция с двумя источниками света (измерительный и опорный), компенсирующая ослабление оптического пути и помехи от взвешенных частиц с помощью специальных алгоритмов, что повышает стабильность измерений. Даже в водоемах с большими изменениями мутности датчик сохраняет точные показания ХПК.

• Высокая точность и синхронное многопараметрическое измерение: Диапазон измерения ХПК 0～200 мг/л или 0～500 мг/л (эквивалент KHP), разрешение 0,1 мг/л, точность ±5 %; одновременный мониторинг мутности, диапазон 0～100 NTU или 0～200 NTU, разрешение 0,1 NTU. Поддерживает двухточечную калибровку, высокую скорость отклика, малый дрейф, подходит для длительного непрерывного мониторинга.

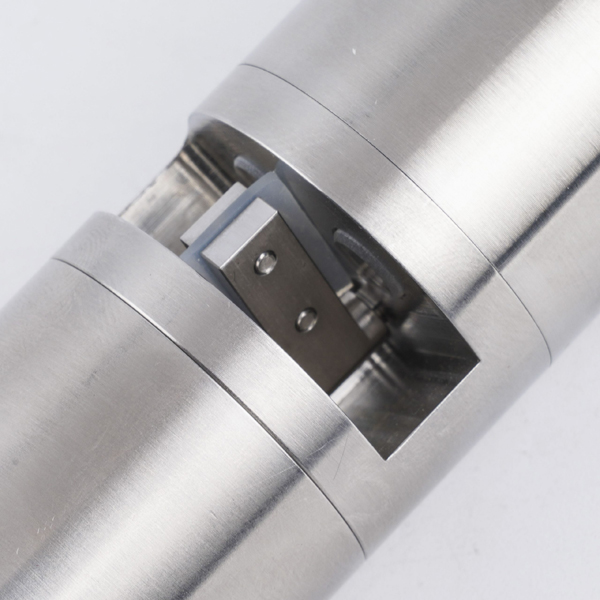

• Самоочищающаяся конструкция с низкими затратами на обслуживание: Встроенная щетка очистки эффективно предотвращает обрастание биопленкой и продлевает межсервисный интервал. Корпус из нержавеющей стали 316L с высокой коррозионной стойкостью, степень защиты IP68, поддерживает погружную установку, максимальное рабочее давление 0,1 МПа.

• Сильная помехозащищенность и низкое энергопотребление: Конструкция с низким энергопотреблением (0,3 Вт@12 В), отличная устойчивость к помехам. Цифровой выход датчика соответствует протоколу Modbus/RTU, что позволяет легко и бесшовно интегрировать его в существующие системы автоматизации без дополнительных модулей преобразования.

• Стабильность и экономичность в эксплуатации: Отсутствие расхода реагентов, низкие эксплуатационные затраты. Датчик прошел строгие испытания на старение и обладает отличной долгосрочной стабильностью, подходит для развертывания на открытом воздухе или в суровых промышленных условиях.

Эти особенности позволяют NBL-COD-308 сохранять согласованность данных в сложных условиях качества воды, значительно снижая объем работ по обслуживанию на объекте и удовлетворяя требованиям инженерных проектов по надежности и интеграции.

Технические параметры онлайн-датчика ХПК NBL-COD-308

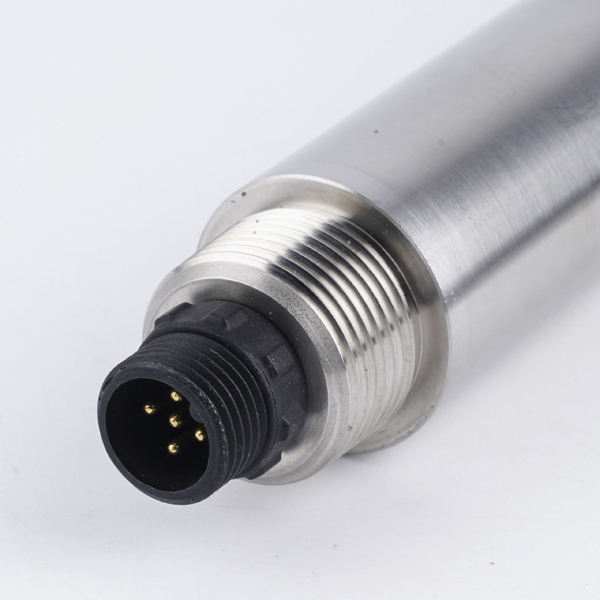

Примечание: Датчик одновременно выводит параметры ХПК, мутности и температуры. Кабель — 4-жильная экранированная витая пара, интерфейс уже выполнен влагозащищенным.

Сценарии применения онлайн-датчика ХПК NBL-COD-308

Онлайн-датчик ХПК NBL-COD-308 широко применяется в промышленных и природоохранных областях, где требуется мониторинг органического загрязнения в реальном времени:

1. Станции очистки промышленных сточных вод: Онлайн-мониторинг ХПК на входе, выходе и в каждой технологической единице для оптимизации параметров процесса и обеспечения соответствия нормам сброса.

2. Очистка сточных вод нефтехимической и фармацевтической промышленности: Мониторинг сточных вод с высокой органической нагрузкой для помощи в управлении процессом и предотвращения превышения сбросов.

3. Муниципальные сточные воды и мониторинг качества воды рек и озер: Размещение на автоматических экологических станциях для оперативного получения информации о состоянии органического загрязнения водоемов и поддержки решений по раннему предупреждению и управлению.

4. Пищевая и целлюлозно-бумажная промышленность: Мониторинг систем очистки производственных сточных вод для контроля концентрации органических загрязнителей и снижения экологических рисков.

5. Охрана поверхностных вод и источников питьевого водоснабжения: Аварийный мониторинг внезапных загрязнений и долгосрочный анализ тенденций качества воды.

6. Вода для аквакультуры и промышленная оборотная охлаждающая вода: Совместный многопараметрический мониторинг для обеспечения безопасности качества воды и эффективности работы оборудования.

Датчик может комбинироваться с другими датчиками качества воды NiuBoL (такими как pH, растворенный кислород, электропроводность) для создания полноценного решения мониторинга качества воды.

Установка и подключение

Требования к установке

• Рекомендуется горизонтальная установка и надежная фиксация. Измерительная зона должна быть направлена по течению воды, чтобы оптический путь был полностью погружен в воду без воздушных пузырьков.

• Датчик можно размещать в воде в любом направлении, но рекомендуется горизонтальное положение для оптимальной работы самоочищающейся щетки.

• При установке рекомендуется надеть защитную оболочку на кабель для предотвращения механических повреждений.

Электрическое подключение (4-жильная экранированная витая пара)

• Красный провод: Питание + (12～24 В постоянного тока)

• Черный провод: Земля (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

После подключения тщательно проверьте правильность соединений. При длительном погружении кабеля в воду или нахождении на открытом воздухе следует использовать коррозионностойкие материалы. Все интерфейсы уже имеют влагозащиту. Перед подачей питания убедитесь в правильности подключения для обеспечения безопасности оборудования.

Руководство по обслуживанию

Для обеспечения точности измерений регулярно проверяйте чистоту измерительного окна и состояние работы самоочищающейся щетки. Наружную поверхность датчика можно промывать водопроводной водой. Устойчивые загрязнения можно удалять мягкой тканью, смоченной в мягком моющем средстве. Избегайте чрезмерного натяжения кабеля. Встроенная щетка очистки эффективно снижает частоту ручной очистки. Рекомендуется возвращать датчик на завод каждые 18 месяцев для проверки и замены динамических уплотнительных устройств.

Метод калибровки:

• Калибровка мутности: Использовать раствор с низкой мутностью для нулевой точки и стандартный раствор 100 NTU для наклона.

• Калибровка ХПК: Использовать стандартный раствор KHP (соблюдать меры безопасности и надевать перчатки). Сначала калибровать температуру, затем мутность и в последнюю очередь ХПК. Для диапазона 0～200 мг/л использовать 5 мг/л для нулевой точки и 200 мг/л для наклона; для диапазона 0～500 мг/л — 20 мг/л для нулевой точки и 400 мг/л для наклона.

Конкретные шаги указаны в прилагаемом руководстве по эксплуатации. Перед калибровкой убедитесь, что оптический путь погружен не менее чем на 2 см и в нем отсутствуют воздушные пузырьки.

Часто задаваемые вопросы (FAQ)

Q1: Требует ли NBL-COD-308 добавления химических реагентов?

A: Нет. Датчик использует метод ультрафиолетового поглощения, не потребляет реагенты, предотвращает вторичное загрязнение и снижает эксплуатационные затраты.

Q2: Влияет ли мутность на измерение ХПК?

A: Датчик имеет встроенный опорный источник света и алгоритм, который автоматически компенсирует помехи от мутности и обеспечивает надежные данные ХПК при определенной концентрации взвешенных веществ.

Q3: Как обслуживать самоочищающуюся щетку?

A: При нормальной эксплуатации щетка эффективно предотвращает биологическое обрастание. Рекомендуется возвращать датчик на завод каждые 18 месяцев для проверки и замены динамических уплотнений. Достаточно ежедневно проверять, не повреждена ли щетка.

Q4: Как интегрировать с системой PLC или SCADA?

A: Датчик выдает стандартный протокол RS-485 Modbus/RTU и может быть напрямую подключен к большинству промышленных контроллеров. NiuBoL предоставляет документацию по протоколу и техническую поддержку для быстрой интеграции.

Q5: Подходит ли датчик для морской воды или сред с высокой соленостью?

A: Корпус из нержавеющей стали 316L обладает хорошей коррозионной стойкостью и подходит для большинства промышленных сточных вод и поверхностных вод. Однако в средах с высокой соленостью рекомендуется чаще проверять чистоту окна.

Q6: Что делать, если показания нестабильны или имеют большую погрешность?

A: Сначала очистите поверхность измерительного окна и проверьте, нормально ли работает самоочищающаяся щетка; убедитесь, что кабель надежно подключен и напряжение питания стабильно. Если проблема не устраняется, обратитесь в техническую поддержку.

Q7: Поддерживается ли кастомизация длины кабеля?

A: Да, стандартная длина — 5 метров, возможна кастомизация по требованиям проекта. Укажите необходимую длину при заказе и обратите внимание на требования к влагозащите и коррозионной стойкости.

Q8: Какова периодичность калибровки датчика?

A: Выполняйте двухточечную калибровку в соответствии с требованиями надзорных органов или реальными условиями эксплуатации. Датчик имеет малый дрейф и низкую частоту обслуживания в обычных условиях. Рекомендуется планировать гибко в зависимости от качества воды на объекте.

Итог и приглашение к сотрудничеству

Онлайн-датчик ХПК NiuBoL NBL-COD-308 использует в качестве основы технологию ультрафиолетового поглощения с двойной длиной волны и отличается высокой точностью, сильной помехозащищенностью, низкими затратами на обслуживание и удобством интеграции. Он предоставляет стабильный и надежный метод онлайн-определения для проектов промышленной очистки воды и экологического мониторинга. Помогает системным интеграторам и подрядчикам реализовывать сбор данных в реальном времени, оптимизацию процессов и управление соответствием нормам, эффективно контролируя эксплуатационные расходы.

Если ваш проект включает онлайн-мониторинг очистки сточных вод, строительство экологических станций контроля качества воды, управление технологическими процессами промышленных сточных вод или другие многопараметрические требования к качеству воды, не стесняйтесь обращаться в профессиональную команду NiuBoL. Мы предоставим подробные рекомендации по выбору, поддержку решений по интеграции и помощь в отладке на объекте. Отсканируйте контактную информацию на странице или посетите официальный сайт NiuBoL, чтобы получить полный руководство по продукту, примеры реализации и последние технические материалы. Давайте вместе построим эффективную и интеллектуальную промышленную систему мониторинга качества воды на базе IoT.

Технический паспорт онлайн-датчика ХПК с двойной длиной волны УФ NBL-COD-308

NBL-COD-308 Dual-Wavelength UV Online COD Sensor.pdf
