Оптический флуоресцентный онлайн датчик хлорофилла NBL-CHLO-406-S: для мониторинга озер и рек, аквакультуры

NBL-CHLO-406-S Оптический флуоресцентный онлайн-датчик хлорофилла

Обзор продукта

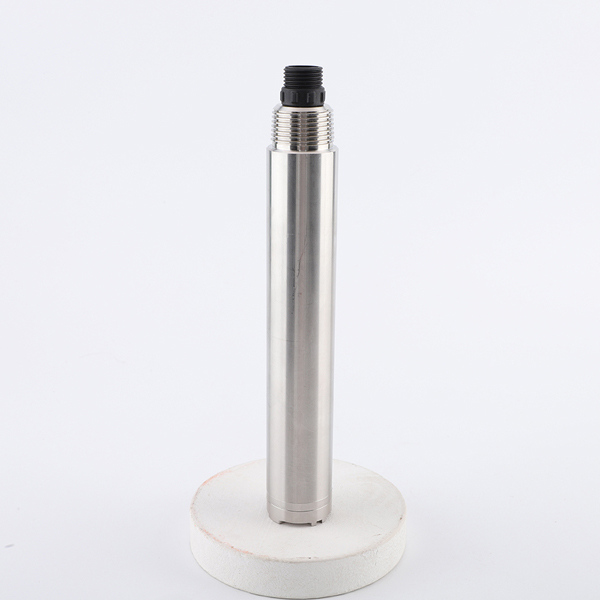

Онлайн-датчик хлорофилла NiuBoL NBL-CHLO-406-S — это интегрированный оптический датчик, который использует характеристики флуоресценции хлорофилла a для достижения высокоточного непрерывного мониторинга биомассы фитопланктона в воде. Датчик имеет встроенную функцию температурной компенсации и может одновременно выводить данные о концентрации хлорофилла и температуре, предоставляя надежную основу для оценки эвтрофикации и динамических изменений водорослей в водоемах.

Датчик обладает прочной конструкцией, стабильными характеристиками и низкими требованиями к обслуживанию. Он особенно подходит для развертывания системными интеграторами и подрядчиками инженерных работ на станциях экологического мониторинга, в аквакультурных хозяйствах и научных исследовательских проектах. NiuBoL стремится к разработке промышленных датчиков качества воды IoT. Благодаря высокостабильному цифровому выходу он помогает пользователям строить сети мониторинга водной среды в реальном времени и надежно, поддерживая экологическую защиту и принятие производственных решений.

Основные преимущества онлайн-датчика хлорофилла NBL-CHLO-406-S

NBL-CHLO-406-S ориентирован на долгосрочную стабильность и удобство интеграции в инженерных приложениях. Основные технические преимущества проявляются в следующих аспектах:

• Высокоточная оптическая система измерения: Применяет передовую оптическую технологию с диапазоном измерения 0～400 мкг/л, разрешением 0,1 мкг/л, точностью ±3 % (хлорофилл) и ±0,3 ℃ (температура). Двухточечная калибровка обеспечивает высокую линейность измерения, быстрый отклик и малый дрейф, подходит для длительного онлайн-использования.

• Сильная адаптивность к окружающей среде и защитные возможности: Степень защиты IP68, поддерживает погружение на глубину до 20 метров. Корпус из нержавеющей стали 316 обладает отличной коррозионной стойкостью и подходит для пресной воды, морской воды и различных промышленных водоемов. Рабочая температура 0～50 ℃, встроенный датчик температуры обеспечивает автоматическую компенсацию, повышая надежность данных в сложных условиях.

• Низкое энергопотребление и антипомеховая конструкция: Потребляемая мощность всего 0,2 Вт@12 В. Низкое энергопотребление облегчает питание от солнечных батарей или удаленное развертывание. Цифровая обработка сигнала эффективно подавляет помехи, такие как окружающий свет, обеспечивая стабильность сигнала.

• Легкая интеграция: Стандартный интерфейс RS-485 соответствует протоколу Modbus/RTU (опционально 4-20 мА), позволяет напрямую подключаться к существующим системам автоматизации или платформам IoT без сложных преобразований. Низкие требования к расстоянию установки (боковая стена >3 см, дно >10 см) делают развертывание на объекте гибким.

• Простое обслуживание и долгосрочная стабильность: Измерительное окно легко чистить и обслуживать, частая калибровка не требуется. Датчик прошел 72-часовые испытания на старение и стабильность. Внутренние прецизионные оптические и электронные компоненты рассчитаны на работу без обслуживания, снижая стоимость полного жизненного цикла.

Эти преимущества позволяют NBL-CHLO-406-S сохранять согласованность данных в проектах мониторинга водорослей, значительно снижая затраты на эксплуатацию и обслуживание и удовлетворяя строгим требованиям инженерных проектов по надежности и оперативности.

Технические характеристики

Примечание: Датчик одновременно выводит параметры концентрации хлорофилла и температуры. Кабель — 4-жильная экранированная витая пара, желтый провод предназначен для токового выхода (оставить неподключенным при неиспользовании).

Сценарии применения онлайн-датчика хлорофилла NBL-CHLO-406-S

Онлайн-датчик хлорофилла NBL-CHLO-406-S широко применяется в мониторинге водной среды и управлении аквакультурой. Он может служить важным индикаторным параметром биомассы водорослей:

1. Мониторинг окружающей среды рек, озер и морских акваторий: Развертывание на автоматических станциях контроля качества воды для отслеживания в реальном времени изменений концентрации хлорофилла a, раннего предупреждения рисков цветения водорослей и оценки степени эвтрофикации водоемов.

2. Контроль качества воды в аквакультуре: Мониторинг плотности водорослей в прудах, садках или заводских системах выращивания для оптимизации кормления и водообмена, предотвращения негативного влияния чрезмерного размножения водорослей на культивируемые организмы.

3. Защита источников питьевой воды: Непрерывный мониторинг на водозаборах озер и рек для раннего обнаружения аномального роста водорослей и обеспечения безопасности водоснабжения.

4. Научные исследования и экологические изыскания: Предоставление непрерывных данных высокого разрешения в проектах изучения рек, озер и океанов для поддержки исследований динамики фитопланктона и построения экологических моделей.

5. Управление водно-болотными угодьями и ландшафтными водоемами: Мониторинг качества воды в городских парках и искусственных водно-болотных угодьях для поддержания экологического баланса и контроля вспышек водорослей.

6. Аварийное реагирование на внезапные загрязнения: В сочетании с многопараметрическими датчиками качества воды для быстрой оценки влияния органического загрязнения или поступления питательных веществ на рост водорослей.

В сочетании с другими датчиками качества воды NiuBoL (такими как ХПК, мутность, растворенный кислород) он может сформировать комплексное многопараметрическое решение мониторинга качества воды и повысить общую ценность системы.

Установка и подключение онлайн-датчика хлорофилла NBL-CHLO-406-S

Требования к установке

• Датчик должен быть погружен вертикально или в подходящем направлении. Держать передний конец на расстоянии более 3 см от боковой стенки и более 10 см от дна, чтобы избежать помех от стенок или дна.

• Рекомендуется устанавливать в зонах с проточной или перемешиваемой водой, чтобы измерительное окно полностью контактировало с измеряемой водой.

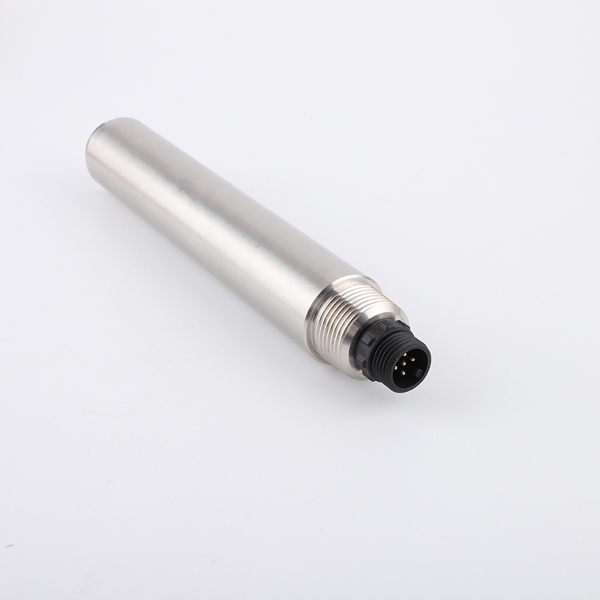

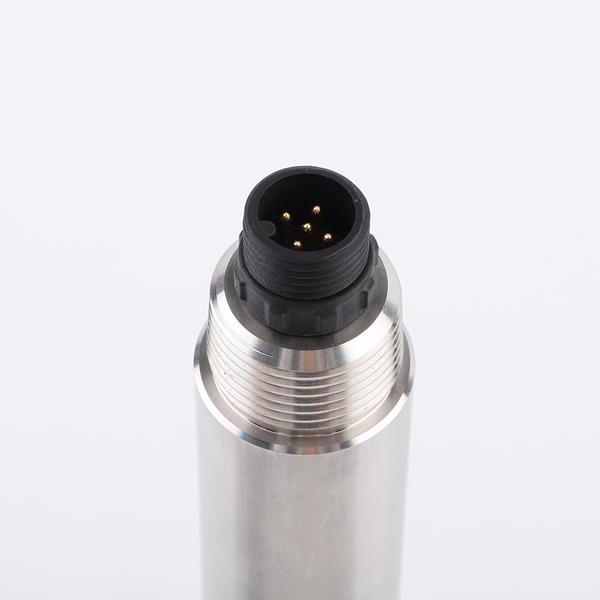

Электрическое подключение (4-жильная экранированная витая пара)

• Красный провод: Питание + (12～24 В постоянного тока)

• Черный провод: Земля (GND)

• Синий провод: RS-485 A

• Белый провод: RS-485 B

• Желтый провод: Токовый выход (4-20 мА, оставить неподключенным при неиспользовании)

После подключения тщательно проверьте, чтобы избежать обратной полярности или короткого замыкания. При длительном погружении кабеля в воду (включая морскую) или нахождении на воздухе все точки подключения должны быть гидроизолированы, а кабели должны обладать определенной коррозионной стойкостью. Перед подачей питания убедитесь в правильности подключения для обеспечения безопасной работы оборудования.

Руководство по обслуживанию

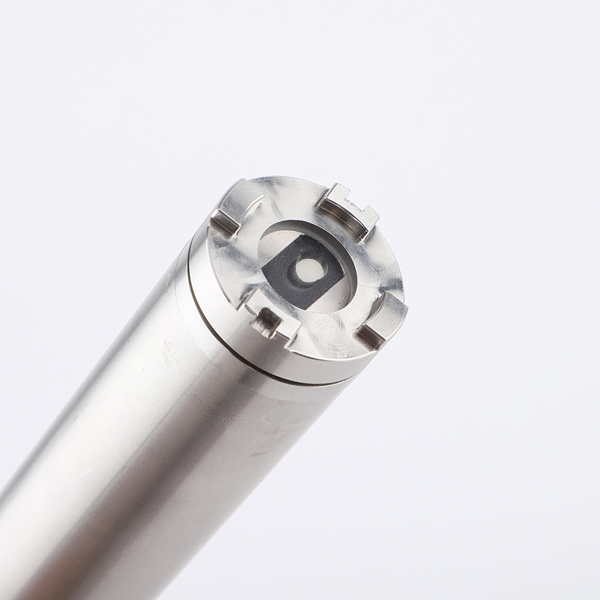

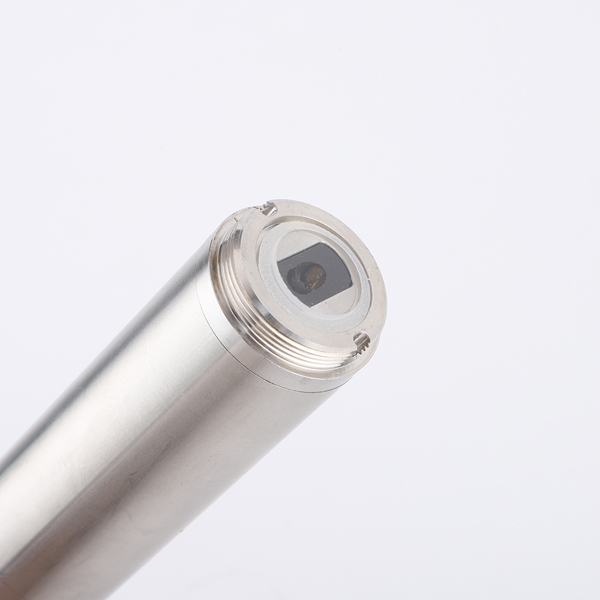

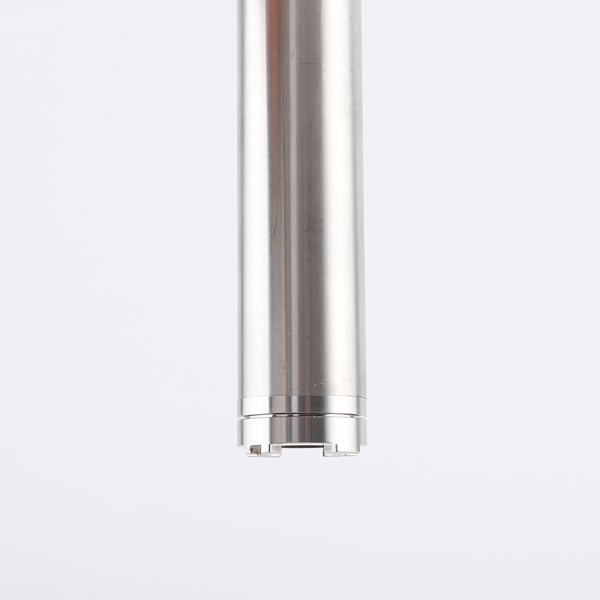

Чистота измерительного окна критически важна для точных показаний. Наружную поверхность датчика можно промывать водопроводной водой. Остаточные загрязнения можно удалять мягкой тканью, смоченной в мягком бытовом моющем средстве. Избегайте чрезмерного натяжения кабеля при нормальной эксплуатации, чтобы предотвратить обрыв внутренних проводов. Внутри датчика нет деталей, обслуживаемых пользователем. Не допускайте сильных механических воздействий.

Метод калибровки:

• Калибровка нулевой точки: Поместить датчик в дистиллированную воду (использовать коричневую колбу, расстояние переднего конца от дна ≥10 см), стабилизировать в течение 3-5 минут и выполнить калибровку нулевой точки.

• Калибровка наклона: Поместить в стандартный раствор, стабилизировать и выполнить калибровку наклона.

Подробные инструкции по выполнению операций приведены в прилагаемом руководстве по эксплуатации. Частота калибровки определяется требованиями надзорных органов или фактическими условиями эксплуатации.

Часто задаваемые вопросы (FAQ)

Q1: Какой принцип измерения использует NBL-CHLO-406-S?

A: Датчик основан на методе оптической флуоресценции, используя свойство хлорофилла a испускать флуоресценцию после поглощения световой энергии. Он обеспечивает высокую точность и быстрый отклик.

Q2: Подходит ли он для использования в морской воде?

A: Да. Корпус из нержавеющей стали 316 устойчив к коррозии, а защита IP68 подходит для длительного погружения в морскую воду. Однако в средах с высокой соленостью рекомендуется регулярно проверять чистоту окна.

Q3: Как выполнить интеграцию с системами PLC?

A: Датчик может быть напрямую подключен через стандартный протокол RS-485 Modbus/RTU и поддерживает большинство промышленных контроллеров. NiuBoL предоставляет документацию по протоколу и техническую поддержку для быстрой интеграции.

Q4: Что делать, если значение измерения колеблется?

A: Сначала очистите поверхность измерительного окна и проверьте наличие посторонних веществ; убедитесь, что подключение кабеля надежно, а напряжение питания стабильно. Если проблема сохраняется, рекомендуется обратиться в техническую поддержку для диагностики.

Q5: Требует ли датчик частой калибровки?

A: Частая калибровка не требуется. Двухточечную калибровку можно выполнять в соответствии с требованиями надзорных органов или фактическим дрейфом на объекте. Датчик обладает высокой стабильностью и низкими требованиями к ежедневному обслуживанию.

Q6: Можно ли кастомизировать длину кабеля?

A: Да, стандартная длина — 5 метров, другие длины можно заказать по требованиям проекта. Укажите требования при заказе и обратите внимание на влагозащиту и коррозионную стойкость.

Q7: Подходит ли конструкция с низким энергопотреблением для удаленных станций мониторинга?

A: Да. Низкое энергопотребление 0,2 Вт@12 В очень подходит для развертывания на необслуживаемых станциях мониторинга качества воды, питаемых от солнечных батарей или аккумуляторов.

Q8: Какова гарантия на продукт и послепродажное обслуживание?

A: Продукция NiuBoL прошла строгие 72-часовые испытания на старение и стабильность с высоким заводским выходом. Предоставляется стандартная гарантия, техническая команда может оказать помощь в отладке и анализе неисправностей.

Итог и приглашение к сотрудничеству

Онлайн-датчик хлорофилла NiuBoL NBL-CHLO-406-S использует в качестве основы высокоточную оптическую технологию, сильную защитную способность и отличную интеграцию, предоставляя стабильный и надежный метод определения биомассы водорослей для проектов мониторинга водной среды и аквакультуры. Он помогает системным интеграторам и подрядчикам инженерных работ реализовывать сбор данных в реальном времени, раннее предупреждение рисков и экологическое управление, эффективно повышая технический уровень и операционную эффективность проектов.

Если ваш проект включает мониторинг озер и рек, интеллектуальную модернизацию аквакультуры, защиту источников питьевой воды или строительство экологических исследовательских платформ, не стесняйтесь обращаться в профессиональную команду NiuBoL. Мы можем предоставить рекомендации по выбору, решения по интеграции системы и техническую поддержку на объекте в соответствии с конкретными условиями работы. Отсканируйте контактную информацию на странице или посетите официальный сайт NiuBoL, чтобы получить полный руководство по продукту, типовые кейсы и последние решения, и давайте вместе построим более умную и надежную промышленную систему мониторинга качества воды на базе IoT.
