Интеграция датчиков мониторинга качества воды с PLC, SCADA и шлюзами IoT

Датчик мониторинга качества воды полезен только тогда, когда хост-система может правильно читать, масштабировать, хранить и реагировать на данные. PLC, SCADA а интеграция IoT-шлюзов должна планироваться до отправки. Большинство проблем на поле возникают из-за конфликтов адресов, неправильной проводки, неправильного масштабирования, отсутствующих температурных каналов или неясной логики тревоги.

Где проекты по мониторингу качества воды и интеграции датчиков терпят неудачу

Путь включает датчик, кабель, распределительную коробку, источник питания, регистратор данных или PLC, коммуникационная сеть и платформа. Каждой детали нужен чёткий владелец. Поставщик может предоставить датчик, но интегратор должен знать, куда преобразуются единицы данных и где создаются сигналы тревоги.

Проверенные примеры интерфейсов

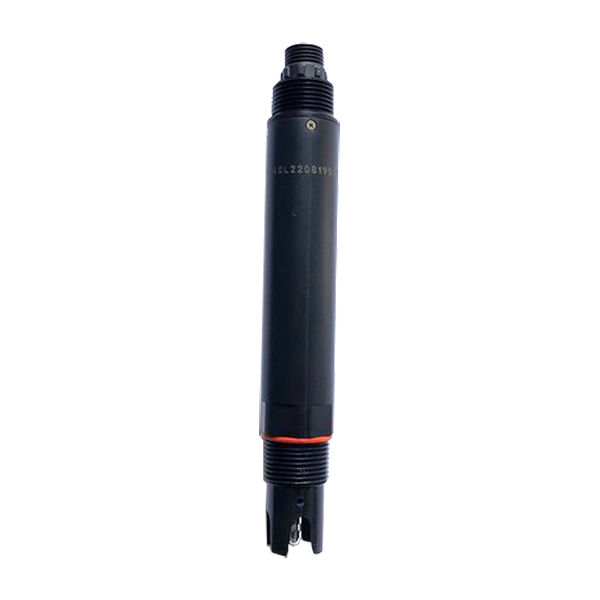

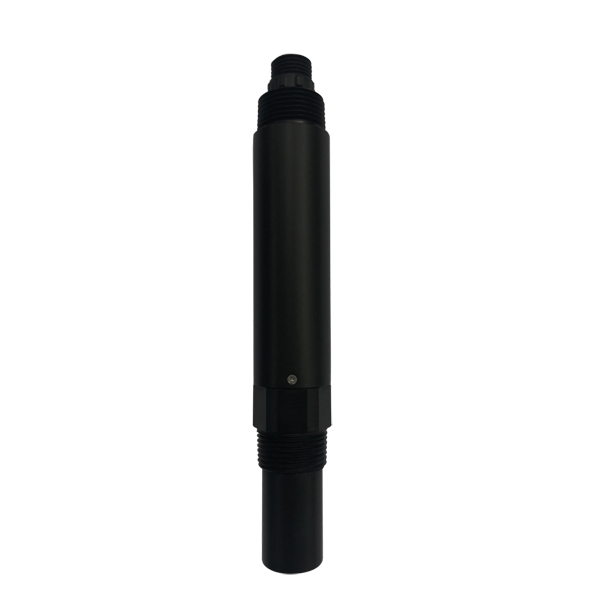

NiuBoL pH, DO, остаточный хлор, проводимость, аммиачный азот, мутность и TSS-датчики поддерживают RS485 Modbus RTU в проверенных руководствах. Выбранные модели серии 4 также предлагают опциональный выход мощностью 4-20 мА. The Modbus по умолчанию в pH-руководстве по коммуникации — 9600 бит/с, без чётности, 8 битов данных и 1 стоп-бита, с настраиваемыми параметрами по проекту.

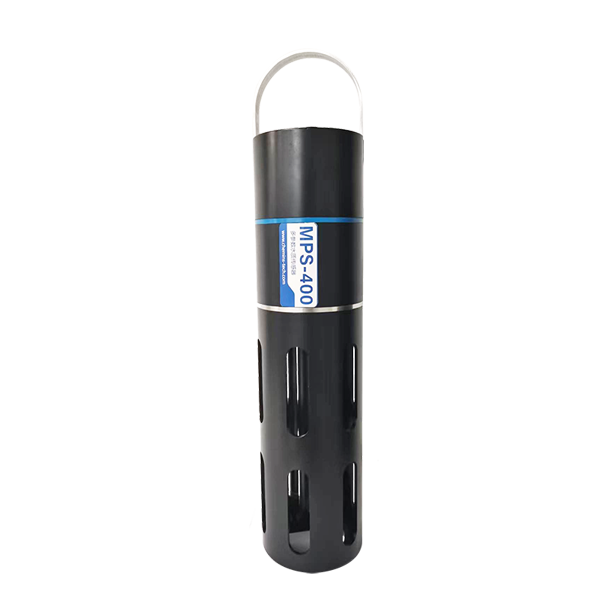

Проектирование шины для нескольких датчиков

Когда несколько датчиков качества воды используют один общий RS485 линии интегратор должен назначать уникальные адреса, проверять общую длину кабеля, по возможности избегать звездообразной проводки, управлять терминацией, отделять силовые помехи и фиксировать карты регистров. Шина, работающая на столе, может отказать в полевых условиях, если игнорировать заземление, экран кабеля и защиту от перенапряжений.

Риски масштабирования 4-20 мА

Аналоговый вывод прост, но масштабирование должно быть задокументировано. Например, 4 мА и 20 мА должны соответствовать известному диапазону pH, DO, хлора или проводимости. Если PLC Масштабирование неправильно, панель управления может показывать правдоподобные, но некорректные данные. Принятие должно включать симуляцию или проверку ссылок с низкой и высокой точкой.

Контрольный список приемки

Для запроса запроса отправляйте тип воды, ожидаемый диапазон концентрации, температуру, давление, способ установки, длину кабеля, предпочтение выхода, количество и страну назначения. Для PLC, SCADA или интеграция качества воды IoT, включая точечную проверку, замкнутый цикл, сигнализацию или долгосрочные тренды.

Для подрядных проектов также определите, кто поставляет шкаф, контроллер, линию отбора проб, источник питания, защиту от молний, гражданские работы и карту связи. Чёткие границы поставок предотвращают задержки во время ввода в эксплуатацию и облегчают сравнение предложений.

Интеграционные документы для запроса до отправки

Самые полезные документы — это определение проводки, потребление в питании, Modbus карта регистров, настройки связи по умолчанию, команды калибровки, если доступны, масштабирование выхода и руководство по установке. Эти документы должны быть отправлены в PLC или SCADA Инженер до прибытия оборудования. Ожидание ввода в эксплуатацию — пустая трата времени и может привести к ошибочным предположениям.

Для RS485 Modbus RTU, интегратор должен знать адрес ведомого пользователя, скорость передачи данных, чётность, стоп-биты, код функции, адрес регистра, тип данных, десятичное положение и инженерный блок. Для 4-20 мА интегратор должен знать точный диапазон, представленный 4 мА и 20 мА.

Заводское испытание перед полевым монтажом

Для проектов с несколькими датчиками до установки в полевых условиях постройте стендовые испытания. Включите один датчик, подтвердите связь, прочитайте значения, измените адрес при необходимости и задокументируйте имя тега. Затем добавляйте датчики по одному. Это снижает вероятность возникновения нескольких проблем с адресами или проводкой одновременно на объекте.

Простой заводской приемочный тест может включать отклик буфера pH, тенденцию показания воздуха DO, проверку раствора проводимости или тест на хлор в зависимости от доступных материалов. Цель — не заменить окончательную калибровку, а подтвердить, что путь данных работает.

Кибер- и вопросы владения данными

Проекты IoT-шлюзов должны уточнить, кому принадлежит доступ к платформе, кто может экспортировать данные, как долго хранятся записи и что происходит, когда срок действия SIM-карты или облачного аккаунта истекает. Эти вопросы носят не только технический характер, но и коммерческий. Их следует обсуждать до покупки, особенно для дистрибьюторов и подрядчиков, передающих системы конечным пользователям.

Для заводов с жёсткими сетевыми правилами — локальные PLC или SCADA Интеграция может быть предпочтительнее облачного доступа. NiuBoL Может поддерживать любую из этих дискуссий, если покупатель предоставит детали системы хоста и требования к коммуникации.

Общие сбои интеграции поля

Распространённый отказ обращается в обратном порядке RS485 Проводка A/B. Другой вариант — использование неправильного адреса регистра или забытие десятичной позиции. Аналоговые системы выходят из строя при масштабировании 4-20 мА в PLC не совпадает с диапазоном датчиков. Удалённые системы выходят из строя, когда шлюз слаб сигнал, недостаточная мощность или отсутствие чёткого владения данными.

Эти проблемы можно избежать с помощью стендного теста и листа для ввода в эксплуатацию. В листе должен быть указан серийный номер датчика, Modbus адрес, скорость передачи, регистр, блок, кабельный маршрут, источник питания и название платформы. Для нескольких датчиков интегратор должен держать по одному ряду на каждый датчик.

Как выглядит хороший RFQ по интеграции

Полезный RFQ указывает хост PLC или модель шлюза, количество датчиков, расстояние кабеля, источник питания, требуемые параметры, предпочтительный выход, необходима ли загрузка в облако и кто выполняет полевые проводки. Также запрашиваются схемы электропроводки и Modbus Регистрируйте карты перед отправкой.

Файлы передачи для долгосрочного обслуживания

После интеграции владелец должен получить пакет файлов, включающий существующую проводку, список адресов датчиков, PLC список тегов, информация о аккаунтах платформы, записи калибровки и рекомендации по запасным частям. Без этих файлов следующему инженеру по обслуживанию, возможно, придётся реверс-инжиниринг системы от проводки шкафа.

Для OEM-проектов и дистрибьюторов ценны стандартизированные файлы передачи. Они ускоряют повторные проекты и снижают затраты на поддержку. NiuBoL может предоставлять документы на стороне сенсоров, а интегратор должен добавить специфическую для конкретного места проводку, имена тегов и настройки платформы.

До начала интеграционных работ на объекте

Перед началом электропроводки проведите короткий технический обзор с поставщиком датчиков, производителем панелей и инженером по автоматизации. Подтвердите питание, RS485 Кабельная трасса, заземляние щитов, адреса устройств, карты регистров, имена тегов и ответственность за сигнализацию. Эта встреча может предотвратить несколько дней полевой отладки.

Для удалённых IoT-систем также проверьте покрытие сети, владение SIM-картой, тарифный план передачи данных, вход в платформу и кто получает сигналы тревоги. Это не только ИТ-детали. Если шлюз не может загружать данные или никто не владеет аккаунтом, система мониторинга не будет предоставлять ценность проекта.

Пример: мультисенсор RS485 Ввод в строй

Практический способ ввода в эксплуатацию — сначала подключить один датчик, подтвердить значения, а затем добавить второй датчик после назначения другого Modbus адрес. Продолжайте использовать по одному датчику за раз, пока не будет построена полная шина. Это значительно облегчает диагностику, чем сначала подключать все датчики, а потом пытаться определить, какой адрес или провод ошибочны.

После стабилизации шины инженер должен экспортировать или сделать скриншот PLC список тегов и страница платформы. Эти записи облегчают будущую замену, поскольку следующий техник может сопоставить физический датчик, адрес и отображаемый параметр.

Проектное решение

Вопрос 1: Какой интерфейс наиболее распространённый для NiuBoL Датчики качества воды?

А: RS485 Modbus RTU часто встречается в проверенных руководствах по датчикам качества воды.

Вопрос 2: Когда следует использовать 4-20 мА?

Ответ: Используйте 4-20 мА, когда PLC имеет аналоговый вход, и проекту нужен простой однозначный сигнал с документированным масштабированием.

Вопрос 3: Какие причины Modbus Сбой интеграции?

Ответ: Неправильная проводка A/B, дублирование адреса, несоответствие скорости передачи, ошибка регистров, шум заземления и отсутствие масштабирования десятичных раз — частые причины.

Вопрос 4: Могут ли несколько датчиков использовать один один RS485 Автобус?

Ответ: Да, если адреса, расположение кабелей, конечная точка, питание и интервал опроса спроектированы правильно.

Вопрос 5: Какие документы следует запросить?

A: Запросить схему проводки, Modbus Карта регистров, потребность в энергопотреблении, масштабирование выхода, руководство по установке и метод калибровки.

Вопрос 6: Как следует работать с единицами данных?

О: Используйте явные единицы и десятичные позиции в PLC теги и дисплеи платформ. Не полагайтесь только на название сенсора.

Вопрос 7: Что следует проверять перед передачей?

Ответ: Измерять датчики, канал температуры, если доступен, связь, сигнализация, флаги исторического хранения и обслуживания.

Вопрос 8: Заменяет ли шлюз контроллер?

Ответ: Не всегда. Шлюз загружает данные, но для локального управления, распределения питания и логики сигнализации всё равно может потребоваться контроллер или PLC.

Вопрос 9: Какая информация поможет NiuBoL Поддерживать интеграцию?

Ответ: Предоставить модель хоста, тип входа, протокол связи, количество точек, расстояние до кабеля, источник питания и необходимые параметры.

Краткое содержание

Интеграция датчика качества воды должна указываться от кончика датчика к метке платформы. RS485 Modbus РТУ, опциональное 4-20 мА, проектирование питания, масштабирование регистров, заземление и приемочные испытания должны планироваться одновременно. NiuBoL может поддерживать PLC, SCADA и проекты IoT-шлюзов, когда данные о системе хоста предоставляются перед заказом.
