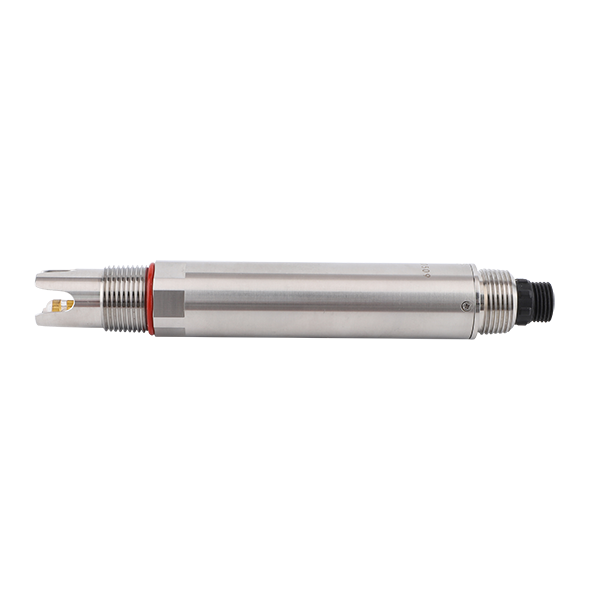

Датчик хлора в воде: непрерывное измерение без ненадёжных показаний

Непрерывное измерение хлора чаще всего неудачно из-за неправильного условия отбора проб, а не потому, что оператор не может прочитать цифровой измеритель хлора. Поток, pH, пузырьки, состояние мембраны, калибровка и доступ к обслуживанию влияют на надёжность. В воде следует предусмотреть датчик хлора вместе с системой отбора проб.

Почему датчик хлора в воде становится нестабильным

Датчик должен получать воду, отражающую процесс. Застойная ветка, мёртвая зона или нефильтрованный грязный образец могут сделать показания ненадёжными. Для NBL-WQ-CL, в руководстве указано установку циркуляционного бассейна и скорость потока от 30 до 60 л/ч. Это даёт покупателям практический вариант для обзора выборок.

pH, влияние температуры и потока

Химия остаточного хлора сильно зависит от pH. Проверенные NiuBoL В спецификации остатков хлора указаны средний pH от 4 до 9. Температура влияет на отклик и компенсацию, а нестабильный поток влияет на скорость обнаружения изменения процесса датчиком. Эти условия следует учитывать в приемном тесте, а не оставлять установщику возможность узнать это позже.

Таблица устранения неполадок

Что включить в шкаф управления

Для полноценного мониторинга покупателям могут понадобиться датчик, контроллер, клеммные блоки, блок питания, регистратор данных, защита от молний, потоковый элемент, насос для отбора проб и дренаж. В циате должны быть указаны, какие элементы включены. Цена только с датчиками не сравнима с полноценной онлайн-станцией с хлором.

Метод верификации

Непрерывные показания хлора следует сравнивать с портативным или лабораторным методом при вводе в эксплуатацию и периодических проверках. Сравнение должно фиксировать время, точку отбора, pH, температуру и условия потока. Без этой записи последующие споры могут быть связаны с датчиком даже при изменении линии дискретизации.

Для запроса запроса отправляйте тип воды, ожидаемый диапазон концентрации, температуру, давление, способ установки, длину кабеля, предпочтение выхода, количество и страну назначения. Для NBL-WQ-CL Непрерывный мониторинг хлора включает точечную проверку, замкнутый контур, сигнальные сигналы или долгосрочные тенденции.

Для подрядных проектов также определите, кто поставляет шкаф, контроллер, линию отбора проб, источник питания, защиту от молний, гражданские работы и карту связи. Чёткие границы поставок предотвращают задержки во время ввода в эксплуатацию и облегчают сравнение предложений.

Почему для непрерывного измерения нужен сборка для отбора проб

Датчик хлора, установленный непосредственно в неподходящей ветви трубы, может давать нестабильные значения даже при правильном применении датчика. Хорошая сборка для отбора проб регулирует поток, уменьшает пузырьки, позволяет очищать их и предоставляет оператору безопасное место для сравнения образцов. Стоимость этой сборки должна рассматриваться как часть анализатора, а не как дополнительный аксессуар после появления проблем.

Для малых систем может быть достаточно простого циркуляционного бассейна или потоковой ячейки. Для сточных или грязных вод труба для отбора проб может потребовать фильтра, слива и доступа для очистки. Если линия часто забивается, точка измерения выйдет из строя даже если датчик не вышел из строя.

Последовательность ввода в строй

Пуск в эксплуатацию должен начинаться с сантехники и водопровода. Затем проверьте питание, проводку, Modbus или аналоговый вывод, калибровка и сравнение с портативным методом. Только после этих шагов операторы должны устанавливать значения тревоги. Если тревоги установлены до того, как линия выборки станет стабильной, система может создать ложную уверенность или ненужные посещения объекта.

Запись ввода в эксплуатацию должна включать модель датчика, диапазон, pH, температуру, расход, тип выхода и эталонный метод для сравнения. Эта запись становится важной, когда владелец позже спрашивает, почему возникла тревога или почему изменилось показание.

Когда выбирать от 0 до 2 мг/л или от 0 до 20 мг/л

Датчики низкого диапазона подходят, когда ожидаемый остаток низкий и важно разрешение. Более высокий диапазон полезен при дозировании, промышленной дезинфекции или шоковой терапии, которые могут привести к увеличению концентраций. Выбор высокого диапазона для низкоостаточного процесса может снизить практическое разрешение; Выбор низкого диапазона для высокого процесса может привести к насыщению.

Покупатель должен отправить нормальный диапазон, максимальный возможный диапазон и порог сигнализации NiuBoL Перед тем как сделать заказ.

Как отличить проблемы с датчиками от проблем процесса

Когда значение хлора меняется, операторы часто спрашивают, не ошибается ли датчик. Ответ требует короткой диагностической процедуры. Проверьте состояние дозировочного насоса, поток образца, pH, температуру, недавнюю очистку, пузырьки и сравнительный тест. Если все проверки на площадке в норме, проверьте калибровку и состояние датчиков. Эта процедура должна быть частью руководства по эксплуатации.

Для растений с несколькими точками хлора сравнивайте тенденции вверх и вниз по течению. Если все точки меняются вместе, скорее всего, изменился процесс. Если меняется только одна точка, проверьте эту трубу или датчик. Сравнение тенденций — одна из причин, почему непрерывный мониторинг более полезен, чем изолированные ручные тесты.

Примечание о закупках интеграторов

Если интегратор поставляет контроллер и NiuBoL Поставляет датчик, в стоимости должно быть указано, кто предоставляет потоковую ячейку, насос, дренаж и метод калибровки. Без этой границы обе стороны могут предполагать, что другая сторона управляет системой отбора проб.

Обучение операторов снижает количество ложных сервисных звонков

Многие вызовы по датчикам хлора вызваны расходами, pH, пузырьками или различиями в эталонных тестах. Короткая тренировка может уменьшить количество вызовов. Операторы должны уметь проверять поток образцов, очищать датчик, сравнивать с помощью портативного метода и определять, связана ли проблема с процессом или с приборами.

Для дистрибьюторов предоставляйте одностраничный чек-лист передачи с каждым пакетом датчиков хлора. Включите требования к потоку, состояние pH, проводку, метод калибровки и порядок устранения неполадок. Это повышает уверенность клиентов и снижает количество повторяющихся вопросов после установки.

Перед тем, как заказать непрерывную точку хлора

Перед заказом набросьте линию отбора проб от основного процесса до датчика и обратно для слива или возврата. Если используется, отмечайте насос, клапан, фильтр, потоковую ячейку и клапан для проб. Этот рисунок позволяет NiuBoL а подрядчик проверит, получит ли датчик репрезентативную воду и сможет ли оператор безопасно его обслуживать.

Покупатель также должен определить метод сравнения. Если на станции используется тест DPD или другой эталонный метод, запишите это в план ввода в эксплуатацию. Непрерывные данные о хлоре будут пользоваться доверием быстрее, когда операторы увидят чёткую связь между онлайн-значением и привычным полевым тестом.

Для удалённых станций добавьте запасные трубы, фитинги и чистящие материалы в пакет покупки. Недорогая отсутствующая фитинг может остановить всю точку мониторинга хлора во время установки.

Пример: мониторинг дезинфицированных розеток

На выходе дезинфекции точка мониторинга должна находиться достаточно ниже по течению, чтобы отображать смешанную воду, но достаточно близко, чтобы операторы могли отреагировать. Если датчик находится слишком близко к точке дозирования, химические импульсы могут создавать шумные показания. Если он слишком далеко, реакция может быть слишком поздней для контроля.

Вот почему фотографии установки и чертежи процесса полезны перед оформлением сметы. NiuBoL Могу рекомендовать датчик, но покупатель и подрядчик должны определить репрезентативную точку отбора проб и безопасный доступ к обслуживанию.

Итоговая заметка покупателя

Для окончательного рассмотрения сохраняйте один документ, в котором указаны измеренные параметры, нормальный рабочий диапазон, диапазон сигнализации, точка установки, выходной сигнал, владелец обслуживания и метод проверки справки. Этот небольшой документ помогает закупкам, инженерам и операторам объектов оценивать один и тот же проект с одинаковыми предположениями.

Проектное решение

Вопрос 1: Почему онлайн-показатели хлора иногда бывают нестабильными?

Ответ: Распространённые причины — нестабильный поток, пузырьки, изменения pH, загрязнение мембраны, химические импульсы дозировки и неправильное масштабирование в системе хозяина.

Вопрос 2: Какой поток следует проверять NBL-WQ-CL?

А: NBL-WQ-CL В инструкции указано от 30 до 60 л/ч для установки циркуляционного бассейна.

Вопрос 3: Влияет ли pH на измерение хлора?

Ответ: Да. Химия хлора и реакция датчиков зависят от pH. NiuBoL остаточные характеристики хлора указывают pH от 4 до 9 для среды.

Вопрос 4: Может ли датчик хлора подключиться к SCADA?

А: Да. NiuBoL Поддержка хлорных датчиков RS485 Modbus Модели RTU и серии 4 могут поддерживать опциональные 4-20 мА.

Вопрос 5: Нужен ли всё ещё портативный измеритель хлора?

Ответ: Да. Он полезен для калибровочных проверок, сравнения ввода в эксплуатацию и расследования аномальных событий.

Вопрос 6: Что следует включать в онлайн-цитат по хлору?

О: Датчик, потоковый элемент, контроллер, питание, связь, монтажные аксессуары, калибровочные элементы и документация должны быть перечислены отдельно.

Вопрос 7: Когда требуется диапазон от 0 до 20 мг/л?

О: Используйте более высокий диапазон, когда процесс может превысить низкие остаточные уровни, например, при некоторых случаях дезинфекции или промышленных применений воды.

Вопрос 8: Что вызывает низкие показатели после установки?

Ответ: Отсутствие дезинфицирующего средства, неправильная точка отбора образца, забитая линия, проблема с pH, загрязнённый датчик или ошибка калибровки могут привести к низким показаниям.

Вопрос 9: Какая информация поможет NiuBoL Выбрать модель?

A: Отправьте тип дезинфицирующего средства, диапазон остаточного хлора, pH, температуру, проектирование потока, фото установки, тип выхода и необходимую логику сигнализации.

Краткое содержание

Надёжное непрерывное измерение хлора зависит от конструкции отбора проб, условий pH, калибровки и интеграции хозяина. NiuBoL остаточные датчики хлора обеспечивают RS485 Modbus RTU, опциональные варианты 4-20 мА в моделях серии 4, защита IP68 и проверенные варианты диапазона для проектов по очистке воды и мониторингу дезинфекции.
