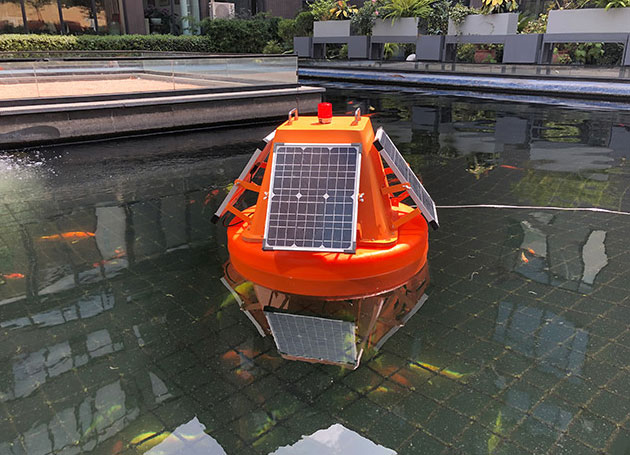

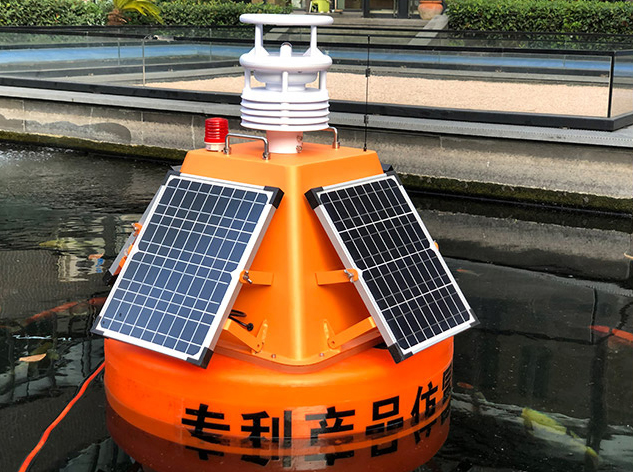

Система малых буёв мониторинга качества воды: Решение NiuBoL для онлайн-мониторинга поверхностных вод in-situ

Основная инженерная ценность малого буя мониторинга качества воды

В системах речных и озерных начальников, проектах обеспечения соответствия качества поверхностных вод, регулирования сточных вод аквакультуры и ликвидации черных и зловонных водоемов, малый буй для мониторинга качества воды служит распределенным сенсорным узлом, обеспечивая непрерывный in-situ мониторинг множества параметров, таких как pH, электропроводность, растворенный кислород, мутность, хлорофилл, сине-зеленые водоросли, УФ-ХПК и аммиачный азот. По сравнению со стационарными станциями мониторинга, его конструкция (носитель-буй + солнечное энергоснабжение) адаптирована для развертывания в районах без электросети и удаленных водоемах, с чистым весом всего 35 кг, а модульный монтаж снижает сложность инженерных работ.

Система буев NiuBoL соответствует техническим требованиям HJ 915-2017 «Технические спецификации автоматического мониторинга поверхностных вод», SL/T 180-2018 и другим стандартам. В ней используется комбинированная технология оптических и электрохимических датчиков, а малопотребляющие контроллеры обеспечивают непрерывную работу ≥10 дней в пасмурную и дождливую погоду. Данные передаются на облачные платформы через 4G/LoRa/NB-IoT, поддерживается двусторонняя связь, OTA-обновления и удаленная диагностика, что помогает интеграторам построить замкнутую систему «мониторинг-оповещение-трассировка-управление».

Основные сферы применения и адаптация проекта малого буя мониторинга качества воды

Мониторинг поверхностных вод и охрана источников питьевой воды

Подходит для непрерывного in-situ мониторинга в реках, озерах, водохранилищах, парках водно-болотных угодий и других водоемах. Буи размещаются на ключевых участках или выше по течению от точек водозабора, собирая данные о качестве воды в реальном времени, и поддерживают взаимодействие с гидрологическими станциями и уровнемерами для формирования комплексной сети мониторинга качества и количества воды.

Примеры проектов: в аналогичных проектах в районе эстуария Жемчужной реки, многопараметрические буи интегрируют датчики фосфатов, аммиачного азота, ХПК, хлорофилла и др., передача данных через Beidou/4G для динамической оценки качества воды в регионе и трассировки загрязнений; в мониторинге притоков бассейнов рек Хуайхэ и Хайхэ, система буев помогает в предотвращении и контроле диффузного загрязнения, а данные интегрируются в провинциальные платформы, поддерживающие оценку системы речных начальников.

Точное управление в аквакультуре

Для прудов, садков и морских ферм аквакультуры: мониторинг ключевых показателей, таких как pH, растворенный кислород, аммиачный азот, мутность и хлорофилл, для предотвращения гипоксии, эвтрофикации и вспышек заболеваний. Система может быть связана с аэраторами и контроллерами кормораздатчиков для автоматического регулирования.

Практическое применение: в густонаселенных креветочно-крабовых районах Южного Китая, аналогичные малые буи размещаются в центре рыбоводных прудов, конструкция с солнечным питанием и низким энергопотреблением поддерживает длительную автономную работу. Анализ облачных данных направляет замену воды и внесение препаратов, снижая смертность; в высокогорных проектах аквакультуры в Непале, связанные датчики NiuBoL использовались для комплексного гидрологического и сельскохозяйственного мониторинга, повышая стабильность качества воды.

Очистка сточных вод и контроль сброса очищенных стоков

Размещение на выпусках очистных сооружений, выходах построенных водно-болотных угодий или дренажных канавах промышленных парков для мониторинга ХПК, аммиачного азота, общего фосфора и т.д., с поддержкой предупреждений о превышении норм сброса. Конструкция буя с защитой от помех (отдельная установка зондов) обеспечивает надежность данных.

Типичная интеграция: в проектах по очистке городских черных и зловонных водоемов и построенных водно-болотных угодий, система буев дополняет стационарные станции, предоставляя обратную связь в реальном времени об эффективности очистки; в мониторинге сточных вод промышленных парков, интегрируется в системы экологического менеджмента предприятий для автоматических сигналов тревоги о превышении и трассировки.

Другие расширенные сценарии

Мониторинг городских ландшафтных водоемов внутренних рек, оценка проектов экологической компенсации, защита биоразнообразия парков водно-болотных угодий и т.д. Оборудование обладает высокой адаптивностью к окружающей среде и подходит для быстрого развертывания в малых и средних водоемах.

Состав и технические особенности системы малого буя мониторинга качества воды

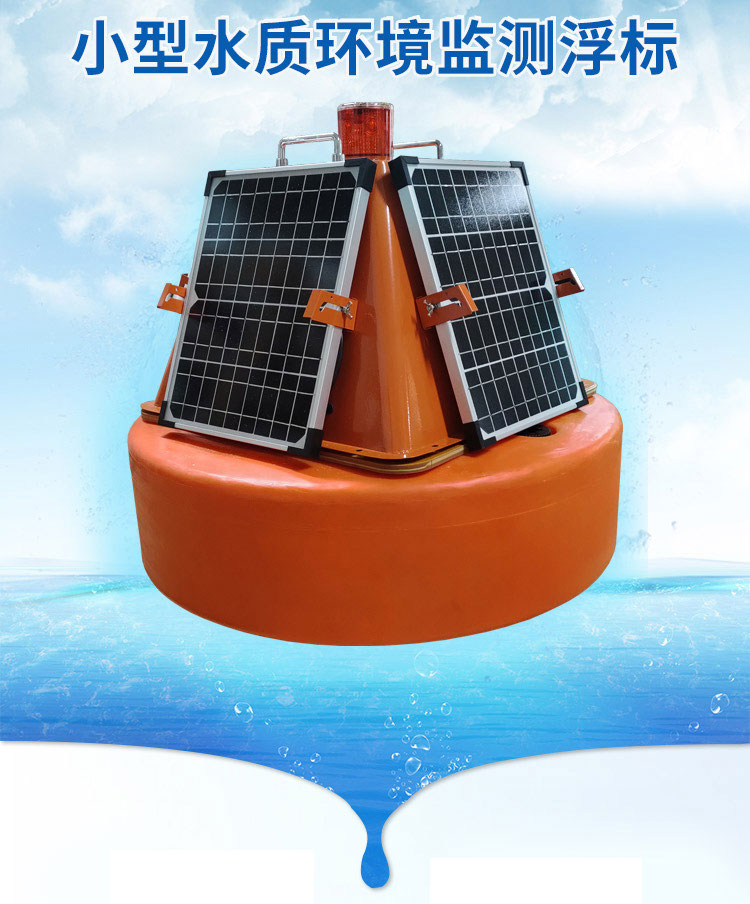

• Корпус буя: 0,6м × 0,6м × 0,7м, материал — высокомолекулярный эластомер, основан на принципе неваляшки со смещенным вниз центром тяжести, защита от опрокидывания, столкновений и коррозии.

• Грузоподъемность: До 6 зондов (диаметр ≤75мм, длина ≤400мм), интерфейсы быстрого подключения для удобного обслуживания и замены параметров.

• Система электропитания: Аккумулятор 42Ач + солнечная панель 72Вт, выход постоянного тока 12В, низкое энергопотребление (хост в спящем режиме <0,5Вт), автономность в пасмурную/дождливую погоду ≥10 дней.

• Защита и позиционирование: Степень защиты датчиков IP68, встроенный предупредительный огонь для ночного позиционирования.

• Передача данных: Встроенный модуль 4G/LoRa, поддержка MQTT over TCP, Modbus RTU, совместимость с Alibaba Cloud IoT и другими IoT-платформами, поддерживающими MQTT.

Особенности выбора и интеграции малого буя мониторинга качества воды

Руководство по выбору

• Конфигурация параметров: Базовый тип (pH, DO, EC, мутность); оптимизированный для аквакультуры (добавляет хлорофилл, сине-зеленые водоросли); тип для очистки сточных вод (добавляет УФ-ХПК, аммиачный азот).

• Режим связи: Удаленная одиночная точка → 4G/MQTT; групповое развертывание → LoRaWAN шлюз; высокая надежность → резервный канал через короткие сообщения Beidou.

• Потребности в расширении: Необходимость связи с исполнительными механизмами → резервные интерфейсы DI/DO; необходимость профильного мониторинга → опциональный подъемный механизм.

• Адаптация к среде: Вода с высокой соленостью → выбор зондов из титанового сплава/тефлона; низкотемпературные районы → добавление нагревательного модуля.

NiuBoL предоставляет услуги по настройке параметров и адаптации протоколов для обеспечения соответствия с PLC/SCADA проекта.

Особенности интеграции

1. Выбор места установки: Спокойное течение, отсутствие интенсивного судоходства; избегать влияния сточных выпусков выше по течению; закрепление якорной системы, длина якорной цепи регулируется в зависимости от глубины воды.

2. Установка датчиков: Зонды погружены вертикально, расстояние ≥300 мм для исключения взаимных помех; быстроразъемные соединения обеспечивают герметичность.

3. Наладка питания: Солнечная панель наклонена на 30-45° на юг; проверка емкости аккумулятора, настройка защиты от низкого заряда.

4. Сопряжение протоколов: Таблица регистров Modbus стандартизирована, поддерживает пакетное чтение нескольких параметров; спецификация топиков MQTT (ID устройства/параметр), шифрование TLS.

5. Безопасность данных: Доступ к облачной платформе поддерживает аутентификацию сертификата устройства; локальное хранение данных ≥1 год, автоматическое кэширование при разрыве связи.

6. Стратегия обслуживания: Чистка зондов ежеквартально, замена мембраны DO/калибровка; поддержка удаленной самодиагностики и обновления прошивки, снижение частоты выездов на место.

Основные технические параметры малого буя мониторинга качества воды NiuBoL

Часто задаваемые вопросы (ЧАВО)

1. Как система буя обеспечивает надежность длительного автономного электропитания?
О: Комбинация солнечной панели 72 Вт + аккумулятора 42 Ач, низкое энергопотребление (сон <0,5 Вт), испытана на непрерывную работу ≥10 дней в дождливую погоду, поддерживает автоматическую защиту и переход в сон при низком заряде.

2. С какими основными облачными платформами поддерживает интеграцию буй NiuBoL?
О: Совместим с Alibaba Cloud IoT, ThingsBoard и другими IoT-платформами через протокол MQTT, поддерживает пользовательскую отчетность в JSON и двустороннее управление.

3. Как избежать взаимных помех между параметрами при установке нескольких зондов?
О: Зонды располагаются вертикально и раздельно, расстояние ≥300 мм; оптические и электрохимические датчики устанавливаются в разных зонах, контроллер имеет встроенную схему изоляции.

4. Как добиться автоматической связи при развертывании в водоемах аквакультуры?
О: Резервные интерфейсы DI/DO могут подключаться к аэраторам/контроллерам кормораздатчиков; пороговые значения (например, DO <4 мг/л) запускают релейный выход или облачные команды.

5. В чем заключается принцип конструкции буя против опрокидывания и столкновений?
О: Основан на принципе неваляшки со смещенным вниз центром тяжести, корпус из высокомолекулярного эластомера поглощает удары; предупредительные огни + маркировка высокой видимости снижают риск столкновений.

6. Как обеспечить целостность данных после разрыва сети?
О: Локальное хранилище большой емкости (≥1 год), автоматическое кэширование при разрыве связи; пакетная повторная передача после восстановления соединения, поддерживается механизм мониторинга сердцебиения и повторной передачи.

7. Каковы цикл обслуживания и стандартные операции?
О: Чистка зондов ежеквартально, замена мембраны DO/калибровка; поддержка удаленной самодиагностики и OTA-обновлений, для обслуживания на месте требуется только быстрое подключение.

8. Можно ли расширить для комплексного мониторинга качества воды, метеорологии и уровня воды?
О: Да, поддерживает расширение RS485/Modbus для метеорологических датчиков и уровнемеров для формирования интегрированной станции, подходит для комплексных проектов водной среды.

Заключение

Малый буй мониторинга качества воды, благодаря гибкому развертыванию, солнечному автономному питанию и возможности многопараметрического расширения, стал незаменимым инструментом онлайн-мониторинга в сферах поверхностных вод, аквакультуры и очистки сточных вод. Система NiuBoL, с модульной конструкцией, открытыми протоколами и высокой надежностью, стабильно работает в нескольких отечественных и международных проектах водной среды, помогая интеграторам эффективно реализовывать решения для интеллектуального водного хозяйства и экологического мониторинга. Если вам требуется консультация по выбору, обследование на месте, тестирование протоколов или индивидуальная разработка, добро пожаловать в обращению в техническую команду NiuBoL для совместного продвижения инженерной реализации и масштабного применения сетей мониторинга качества воды.
