Очистка пластовой воды низкопроницаемых месторождений: процесс тонкой фильтрации и интеллектуальная технология мониторинга

Обратная закачка пластовой воды на низкопроницаемых месторождениях нефти: глубокая интеграция процесса тонкой фильтрации и технологии интеллектуального мониторинга

В сфере разработки нефти и газа доля запасов низкопроницаемых месторождений с каждым годом увеличивается, становясь важной точкой роста для разведки энергетических ресурсов. Однако из-за своей уникальной структуры микропор и микрогорл (микронного и субмикронного уровня) низкопроницаемые пласты предъявляют чрезвычайно высокие требования по физико-химическим показателям к качеству закачиваемой воды.

Для системных интеграторов и инженерных подрядчиков ключевым моментом успешной реализации проекта является то, как преобразовать добываемую воду в «зеленую воду для обратной закачки», соответствующую стандартам, посредством эффективных процессов обработки закачкой воды, а также интегрировать методы автоматического мониторинга для защиты проницаемости пласта.

Физические характеристики низкопроницаемых пластов и ограничения на качество обратной закачки воды

Коллекторские характеристики низкопроницаемых месторождений проявляются в чрезвычайно малых диаметрах поровых каналов и высокой устойчивости к фильтрации. Если содержание взвешенных веществ в воде для обратной закачки слишком велико или размер частиц неподходящий, это быстро приведет к закупорке пласта.

1. Физический барьер структуры горла микропор.

Поровая структура низкопроницаемых месторождений в основном состоит из микропор и микрогорлов. Согласно механике жидкости и теории защиты пласта, размер твердых частиц в закачиваемой воде должен строго контролироваться в пределах 1/5 радиуса порового канала. Если размер частиц превышает этот порог, частицы образуют закупорку в горловине, что приводит к резкому повышению давления закачки воды и сокращению срока службы нефтяных скважин.

2. Основные параметры показателей качества воды

В стандартах ведущих международных нефтяных компаний для низкопроницаемых пластов обычно требуется следующее:

• Содержание взвешенных веществ (SS): контролируется в пределах 0,1–0,5 мг/л.

• Средний размер частиц: обычно должен быть менее 0,5 мкм.

• Содержание масла: необходимо снизить до уровня ниже 5 мг/л с помощью физических и химических средств, чтобы предотвратить слипание капель масла и блокирование тонких каналов.

Путь очистки пластовой воды: от предварительной очистки к тонкой фильтрации

Суть достижения эффективной обратной закачки заключается в логике «каскадной очистки», при которой загрязняющие вещества удаляются слой за слоем через многоступенчатые физические и химические барьеры.

1. Первичная обработка: гравитационное обезжиривание и грубая грануляция.

Используя разницу плотностей пластовой воды и воды, она сначала поступает в резервуар напорного обезжиривания для предварительного отстаивания. Затем в резервуаре грубой грануляции используются липофильные наполнители, способствующие слиянию мельчайших капель масла в крупные капли масла, повышая эффективность обезжиривания.

2. Вторичная очистка: этап предварительной фильтрации.

Роль фильтра предварительной очистки заключается в удалении нерастворенных нефтяных веществ и взвешенных твердых частиц большего диаметра в сточных водах. В международной инженерной практике к широко используемым фильтрам предварительной очистки относятся:

• Фильтр из скорлупы грецкого ореха: благодаря своим уникальным поверхностным гидрофильным и маслоотталкивающим свойствам он имеет значительные преимущества в интенсивности обратной промывки и регенерации фильтрующего материала.

• Двойной высокоскоростной фильтр: благодаря высокой скорости фильтрации и способности удерживать грязь, он является основным выбором на этапе предварительной очистки.

3. Третичная очистка: тонкая фильтрация и мембранная сепарация.

Это ключ к закачке низкопроницаемой воды. Субмикронные частицы в сточных водах удаляются с помощью фильтров тонкой очистки (или мембран ультрафильтрации/микрофильтрации с перекрестным потоком). Технология мембранной очистки, основанная на принципе механического просеивания, позволяет стабильно получать высококачественную воду для обратной закачки, при этом степень обратной закачки обычно достигает более 98%.

Применение интеллектуальной системы мониторинга NiuBoL в процессах закачки воды

В промышленных сценариях B2B одного технологического оборудования недостаточно. Системным интеграторам необходимо автоматизированное решение, которое может определять изменения качества воды в режиме реального времени и обеспечивать контроль с обратной связью. Цифровые датчики, предоставляемые NiuBoL, могут быть легко интегрированы в архитектуру ПЛК или РСУ систем водоподготовки.

Таблица параметров датчика контроля качества воды промышленного класса NiuBoL

Ключевые технические детали для повышения эффективности системной интеграции

1. Бесшовное соединение цифровых протоколов

Весь спектр датчиков NiuBoL использует протокол RS485 Modbus-RTU. Для поставщиков решений Интернета вещей это означает простое каскадирование многопараметрических коллекторов, снижение затрат на проводку и обеспечение целостности данных во время передачи на большие расстояния на промышленной площадке.

2. Интеллектуальная оптимизация логики обратной промывки

Интегрируя датчики перепада давления и датчики мутности NiuBoL, системные интеграторы могут разработать «интеллектуальные алгоритмы управления обратной промывкой». Когда перепад давления до и после фильтра тонкой очистки достигает установленного порога или когда мутность сточных вод колеблется аномально, автоматически запускается программа обратной промывки. Это не только защищает дорогостоящие фильтрующие элементы или мембранные модули, но и обеспечивает постоянную стабильность качества закачиваемой воды.

3. Экологическая адаптивность и надежность.

Условия эксплуатации нефтяных месторождений суровы и сопряжены с такими рисками, как высокая минерализация и сероводородная коррозия. Датчики NiuBoL имеют степень защиты IP68 и могут быть изготовлены из нержавеющей стали или материала POM, чтобы обеспечить длительную работу в экстремальных условиях работы.

Часто задаваемые вопросы

Вопрос 1: Почему при закачке воды на месторождениях с низкой проницаемостью средний размер частиц более важен, чем содержание нефти?

А1: Содержание нефти можно регулировать химическими агентами, но средний размер частиц напрямую определяет, произойдет ли необратимое физическое закупоривание пласта. Если структура горловины микропор закупорена, стоимость ремонта становится чрезвычайно высокой. Поэтому контроль размера частиц на стадии тонкой фильтрации имеет первостепенное значение.

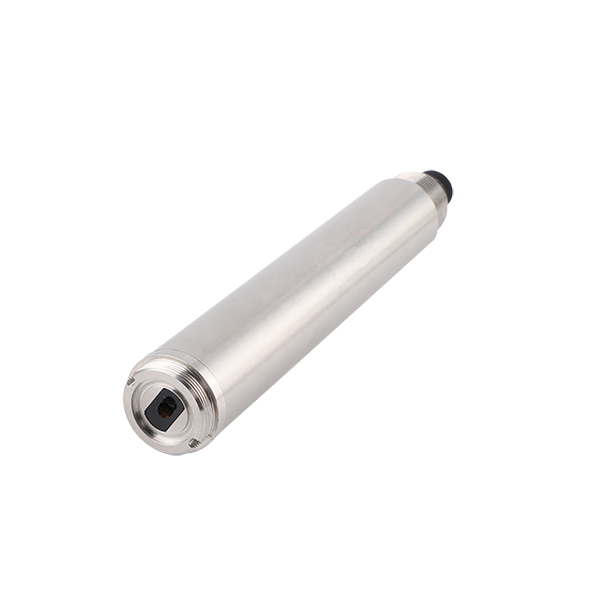

В2: Как датчик нефти в воде NiuBoL справляется со сложными помехами в пластовой воде?

А2: В наших датчиках используется технология ультрафиолетовой флуоресценции с определенными длинами волн, специально предназначенная для нефтяных углеводородов, что позволяет эффективно избежать влияния взвешенных твердых частиц и цветности воды на результаты измерений. Они очень подходят для онлайн-мониторинга в режиме реального времени.

Вопрос 3: Каковы преимущества протокола RS485 Modbus-RTU при управлении группой месторождений?

А3: Этот протокол поддерживает установку до 255 устройств на одной шине с расстоянием связи до 1200 метров, что делает его чрезвычайно подходящим для B2B-проектов с рассредоточенной компоновкой и централизованным управлением на нефтяных месторождениях.

Вопрос 4: Как эффективно продлить срок службы фильтров тонкой очистки?

А4: Ключ заключается в стабильности предварительной обработки. Рекомендуется интегрировать монитор мутности в реальном времени NiuBoL после резервуара грубого гранулирования. Если предварительная очистка не удалась, немедленно перекройте последующую подачу воды в фильтр тонкой очистки, чтобы предотвратить взрывное засорение фильтрующего элемента.

Вопрос 5: Есть ли особые требования к значению pH при закачке низкопроницаемой воды на нефтяных месторождениях?

А5: Да. Резкие колебания значения pH могут вызвать расширение глинистых минералов в пласте или привести к отложению и осаждению в воде, закачиваемой повторно. Мониторинг в реальном времени с помощью датчиков pH NiuBoL позволяет точно контролировать дозировку ингибиторов отложений и нейтрализаторов.

Вопрос 6: Имеет ли технология мембранной очистки серьезные проблемы с мембранным загрязнением пластовой воды?

А6: Оно существует. Однако благодаря технологии перекрестного потока в сочетании с регулярной химической очисткой (CIP) и использованию обратной связи в реальном времени от датчиков NiuBoL для динамической компенсации давления срок службы мембраны может быть значительно продлен.

Вопрос 7: Предоставляет ли NiuBoL соответствующую сертификацию взрывозащиты для своей продукции?

А7: Для особых нефтехимических условий мы предлагаем решения по выбору взрывозащиты, соответствующие промышленным стандартам и отвечающие требованиям безопасности и соответствия на месте эксплуатации.

Вопрос 8: Как подключить эти датчики к существующим платформам Интернета вещей?

А8: Датчики выдают стандартные адреса регистров Modbus. Любой шлюз с интерфейсом RS485 (например, DTU, RTU) может легко считывать данные и загружать их в облако или локальные системы SCADA.

Краткое содержание

Разработка низкопроницаемых месторождений нефти является системным проектом. Обратная закачка пластовой воды является не только требованием политики защиты окружающей среды, но и ключом к поддержанию стабильной и увеличенной добычи на нефтяных месторождениях.

Внедряя усовершенствованные процессы очистки — от обезжиривания под давлением до высокоточного мембранного разделения — и объединяя технологию цифровых датчиков NiuBoL, системные интеграторы могут предоставить разработчикам нефтяных месторождений полное решение с замкнутым контуром от «сбора данных» до «управления процессом». Такой подход к принятию решений на основе данных значительно улучшит норму обратной закачки воды, снизит затраты на техническое обслуживание и поможет нефтяным месторождениям достичь действительно зеленого и устойчивого развития.
