Руководство по выбору технологии промышленного онлайн-мониторинга pH: принципы, применение и системная интеграция датчика pH

В проектах по очистке промышленной воды, химическом производстве, фармацевтике и защите окружающей среды значение pH является ключевым параметром управления процессом, который напрямую влияет на эффективность реакции, защиту оборудования от коррозии, микробную активность и соблюдение требований по сбросам. Системным интеграторам и подрядчикам проектов необходимо выбирать методы измерения pH, подходящие для условий работы, чтобы обеспечить сбор данных в реальном времени и управление с обратной связью.

Традиционная бумага для измерения pH основана на изменении цвета кислотно-щелочных индикаторов и пригодна только для грубой качественной оценки на месте; Промышленные онлайн-датчики pH основаны на принципе стеклянного электрода, обеспечивая непрерывный высокоточный количественный вывод и поддерживая RS-485 Протокол Modbus RTU для простой интеграции с платформами ПЛК, SCADA или IoT. NiuBoL Серия датчиков pH оптимизирована для различных характеристик сред и отвечает требованиям долгосрочной стабильной работы в сложных промышленных условиях.

Принцип измерения и технические ограничения бумаги для измерения pH

Суть pH-тестовой бумаги – это нейтральная фильтровальная бумага, пропитанная смешанными кислотно-щелочными индикаторами. Он обеспечивает полуколичественную оценку значения pH по цветовым различиям, вызванным структурными изменениями индикаторов при различных концентрациях ионов водорода.

Общие смешанные комбинации индикаторов включают:

• Метиловый красный (диапазон изменения цвета pH 4,2 красный ~ 6,2 желтый)

• Бромкрезоловый зеленый (диапазон изменения цвета pH 3,6 желтый ~ 5,4 зеленый)

• Бромтимоловый синий (диапазон изменения цвета pH 6,7 желтый ~ 7,5 синий)

After mixing these indicators in certain proportions, they can cover the common range of pH 4.5~9.0. A typical example is phenolphthalein: orange in strong acid (such as concentrated H₂SO₄); purplish red in dilute alkali; purplish red disappears rapidly in concentrated alkali (>2 моль/л NaOH), что отражает переход его молекулярной структуры между лактонными и хиноновыми формами при различных значениях pH, что приводит к изменению спектров поглощения.

Характеристики инженерного применения:

• Преимущества: Не требуется источник питания, низкая стоимость, легко переносить, подходит для предварительного скрининга на месте.

• Ограничения: Низкое разрешение (обычно 0,5–1 единица pH), большая субъективная ошибка считывания цвета, невозможность непрерывной регистрации, значительное влияние температуры и мешающих ионов, не подходит для растворов с высокой мутностью или окрашенных растворов.

В промышленных проектах бумага для измерения pH в основном используется для аварийного устранения неполадок или вспомогательной проверки и не может соответствовать требованиям контроля процесса и отслеживания данных. Системные интеграторы обычно используют его в качестве резервного метода, а не основного оборудования мониторинга на этапе проектирования схемы.

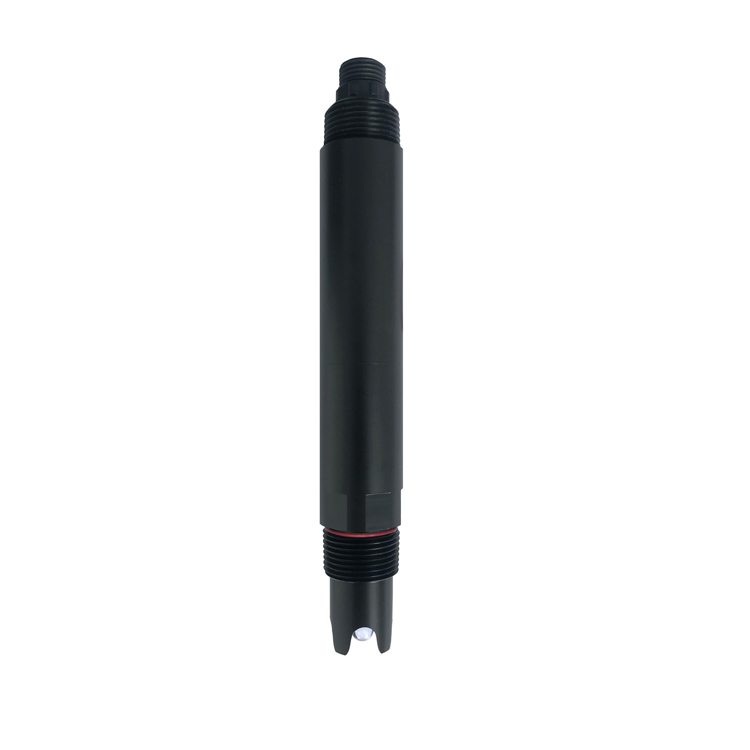

Принцип измерения промышленных датчиков pH

Промышленные онлайн-датчики pH в основном используют метод стеклянного электрода (ионоселективный электрод, ISE), измеряя значение pH раствора на основе разности потенциалов, создаваемой избирательным проникновением ионов водорода через стеклянную мембрану.

Основная структура:

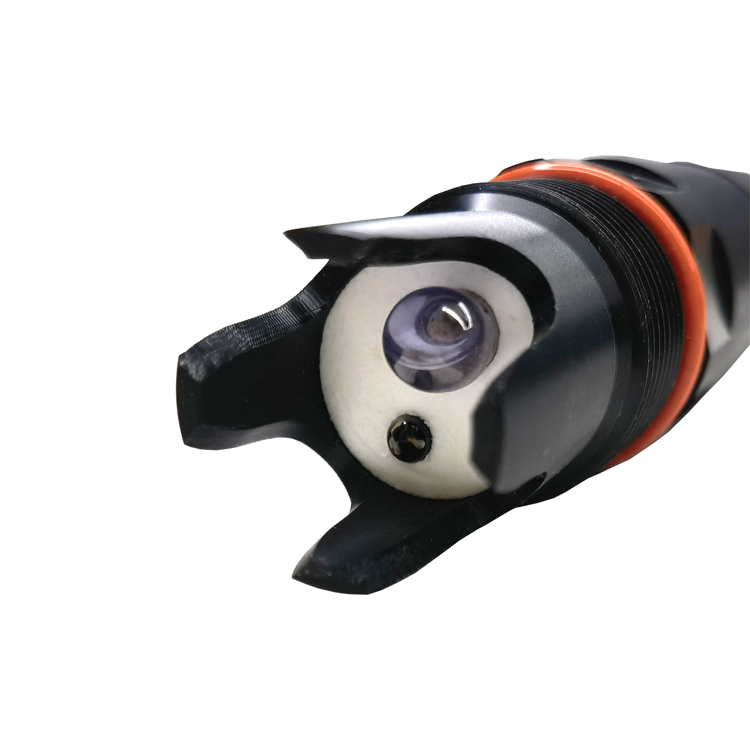

• Измерительный электрод (стеклянный электрод): Изготовлен из специальной pH-чувствительной стеклянной мембраны в виде тонкостенной колбы или плоской поверхности, заполнен буферным раствором с pH 7 (содержащим фиксированную концентрацию H⁺). Силикатная структура на поверхности стеклянной мембраны может избирательно адсорбировать H⁺, образуя межфазный потенциал.

• Электрод сравнения: Обеспечивает стабильный опорный потенциал, обычно электрод Ag/AgCl, заполненный насыщенным раствором KCl, и контактирует с тестируемым раствором через жидкостный переход (керамический или оптоволоконный).

• Датчик температуры: встроенный Pt1000 или другие элементы для достижения автоматической температурной компенсации (ATC), поскольку значение pH зависит от температуры (pH нейтральной воды составляет 7 при 25 ℃, а Kw меняется в зависимости от температуры).

Принцип работы:

Когда стеклянный электрод погружается в тестируемый раствор, разница в активности H⁺ внутри и снаружи мембраны создает разность потенциалов (описываемую уравнением Нернста: E = E₀ - (2,303RT/F)·pH, где R — газовая постоянная, T — термодинамическая температура, а F — постоянная Фарадея). Эта разность потенциалов сравнивается с потенциалом эталонного электрода и преобразуется в значение pH, выдаваемое преобразователем. Типичный наклон составляет -59,16 мВ/pH (25 ℃).

По сравнению с изменением цвета pH-тестовой бумаги, метод со стеклянным электродом обеспечивает точные сигналы на уровне милливольт, поддерживает разрешение pH 0,01 и обычно имеет время отклика.<30 s, making it suitable for continuous online applications. Modern sensors also integrate anti-interference designs to reduce sodium ion error (at high temperature and high pH), protein contamination, or sulfide effects.

Сравнительный анализ pH-тестовой бумаги и промышленных датчиков pH

Бумага для измерения pH подходит для однократного качественного определения, а промышленные датчики pH подходят для инженерных сценариев, требующих точности, непрерывности и интеграции данных.

• Точность и надежность: На тестовую бумагу сильно влияют считывание цвета человека, температура и сосуществующие ионы; датчики могут достигать значений pH в пределах ±0,1 после двухточечной или трехточечной калибровки и поддерживают автоматическую температурную компенсацию.

• Реагирование и обслуживание: Тестовая бумага мгновенная, но неповторяемая; Датчики реагируют быстро, но требуют регулярной очистки электродов, калибровки и внимания к старению стеклянной мембраны.

• Интеграция: Тестовая бумага не может выводить сигналы; датчики поддерживают 4–20 мА или RS-485 Modbus RTU, облегчающий построение распределенных сетей мониторинга.

• Применимые условия: Тестовая бумага не устойчива к сильным кислотам, сильным щелочам и высокой мутности; Датчики могут быть изготовлены из термостойкого и коррозионностойкого стекла и материалов корпуса (PPS, нержавеющая сталь 316L и т. д.).

В инженерной практике системные интеграторы часто используют датчики в качестве основного метода контроля, а контрольную бумагу — в качестве вспомогательного инструмента для проверки калибровки.

Типичные сценарии применения промышленных датчиков pH

Процесс очистки сточных вод и денитрификации: pH аэротенка поддерживается в диапазоне 7,0-8,5, влияя на активность нитрифицирующих бактерий. Онлайн-данные о pH связаны с DO и аммиачным азотом для оптимизации аэрации и дозирования щелочи, предотвращая ингибирование нитрификации при низком pH или ингибирование свободного аммиака при высоком pH.

Системы питательной и охлаждающей воды котла: pH питательной воды обычно поддерживается на уровне 8,5-9,5, чтобы предотвратить кислородную коррозию и образование отложений. В воде высокой чистоты с низкой проводимостью требуются специальные стеклянные электроды с низким сопротивлением в сочетании с контролем растворенного кислорода для достижения комбинированного контроля дезоксигенации и pH.

Химическая и высокосолевая очистка сточных вод: Точный контроль pH в реакционных котлах влияет на выход и безопасность. Для сред с высоким содержанием солей или органических растворителей требуются датчики, устойчивые к загрязнению и химической коррозии. Контролируйте pH перед установкой мембранного концентрирования или выпаривания, чтобы снизить риск образования накипи.

Другие сценарии: фармацевтическая ферментация, пищевая промышленность, сточные воды при печати и окраске, очистка питьевой воды в сельской местности и т. д. Системные интеграторы могут настраивать методы установки в соответствии с характеристиками среды (температура, давление, вязкость, мешающие ионы): погружной, проточный, вставной или выдвижной.

NiuBoL Датчики pH поддерживают интеграцию нескольких параметров (например, pH + ОВП + температура), что упрощает создание станций полного технологического мониторинга качества воды.

NiuBoL Типичные технические параметры промышленного датчика pH

(Примечание. В некоторых моделях можно настроить рецептуру стекла и типы электродов сравнения в зависимости от коррозионной активности среды, температуры и проводимости.)

Руководство по выбору датчика pH и меры предосторожности при системной интеграции

Точки выбора (с точки зрения системных интеграторов):

1. Media characteristic matching: High turbidity/high sludge — select flat glass or self-cleaning type; high-purity water/low conductivity — select low-resistance glass; high temperature (>80℃) или сильная щелочь — выбирайте специальное щелочестойкое стекло.

2. Способ установки: погружной тип подходит для корпусов резервуаров; проточный тип подходит для обводов трубопроводов и облегчает обслуживание без остановки; Выдвижной тип подходит для случаев высокого давления или частой замены.

3. Вывод и протокол: RS-485 Modbus RTU предпочтительнее для поддержки распределенного развертывания и интеграции хост-компьютера.

4. Диапазон температуры и давления: проверьте условия на месте и зарезервируйте функцию температурной компенсации.

5. Защита от помех: оцените влияние ошибки натрия, сульфидов, белков и т. д. и выберите соответствующие структуры электрода сравнения.

6. Стоимость жизненного цикла. Сосредоточьтесь на частоте замены электродов, цикле калибровки и наличии запасных частей.

Меры предосторожности при интеграции:

• Место установки: Избегайте мертвых углов, пузырей и сильного воздействия потока; оставьте достаточную глубину погружения.

• Передача сигнала: При прокладке проводов на большие расстояния используйте экранированные кабели, обратите внимание на заземление и молниезащиту.

• Управление калибровкой: используйте стандартные буферные растворы с pH 4,00, 6,86, 9,18 для двухточечной или трехточечной калибровки и записывайте тенденции наклона и нулевой точки.

• Стратегия технического обслуживания: регулярно очищайте стеклянную мембрану (не допускайте появления царапин), проверяйте загрязненность жидкостного перехода; настроить автоматические очистительные устройства для условий сильного загрязнения.

• Многопараметрическая связь. Объедините данные pH с ОВП, растворенным раствором и проводимостью для создания усовершенствованных алгоритмов управления процессом.

• Конструкция резервирования: установите основные и резервные датчики в ключевых точках управления, чтобы повысить надежность системы.

Перед реализацией проекта рекомендуется провести лабораторные испытания качества воды на месте для проверки работоспособности и совместимости датчиков.

Часто задаваемые вопросы

Вопрос 1: Как использовать бумагу для измерения pH и промышленные онлайн-датчики pH вместе в инженерных проектах?

А1: Бумага для измерения pH подходит для быстрого скрининга и предварительной проверки на месте, а промышленные датчики pH используются для непрерывного контроля процесса и регистрации данных. Данные датчиков могут служить эталоном для показаний тестовой бумаги.

В2: Какова основная проблема датчиков pH со стеклянными электродами в сточных водах с высоким содержанием солей?

А2: Среды с высоким содержанием соли склонны к ошибкам натрия и загрязнению жидкостных переходов. При выборе приоритет следует отдавать моделям, поддерживающим компенсацию солености или специальные электроды сравнения.

Вопрос 3: Какие особые требования предъявляются к датчикам мониторинга pH питательной воды котла?

А3: Требуются адаптивные электроды с низкой проводимостью, обеспечивающие точную температурную компенсацию. Диапазон должен быть сосредоточен на интервале 8,0–10,0, чтобы обеспечить точность контроля защиты от коррозии.

Вопрос 4: Как интегрировать NiuBoL Датчики pH в существующие системы SCADA?

А4: Непосредственное чтение регистров через RS-485 Протокол Modbus RTU, поддерживающий стандартную передачу значений pH, температуры и диагностической информации без сложного преобразования.

Вопрос 5: Как обычно определяется цикл калибровки датчиков pH?

А5: В нормальных условиях калибруйте каждые 1–3 месяца; в условиях сильного загрязнения или высокой температуры сокращайте время до ежемесячного; судить о старении электродов по тенденциям наклона.

Вопрос 6: Каков типичный диапазон заданных значений для контроля pH в аэрационных резервуарах очистки сточных вод?

А6: Процессы нитрификации обычно контролируют при 7,0-8,5. Конкретные значения необходимо оптимизировать на месте в сочетании со скоростью удаления аммиачного азота и потреблением щелочи.

Вопрос 7: Как оценить долгосрочную стоимость эксплуатации датчиков pH во время выбора?

А7: Всесторонне учтите первоначальную покупку, частоту замены электродов, трудозатраты на техническое обслуживание, потери из-за простоя и совместимость. Модульная конструкция и долговечные электроды позволяют снизить общую стоимость владения.

Вопрос 8: Как выбрать датчики pH для условий высокой температуры или сильной коррозии?

А8: Выбирайте составы стекла, устойчивого к высоким температурам, и химически стойкие к коррозии корпуса (например, PPS или специальные сплавы), а также подтвердите номинальные значения давления и температуры; при необходимости используйте выдвижные методы установки.

Краткое содержание

Значение pH является основным параметром в промышленной очистке воды и управлении технологическими процессами. Бумага для измерения pH обеспечивает простое качественное средство, в то время как промышленные онлайн-датчики pH, основанные на принципе стеклянного электрода, обеспечивают высокоточный, непрерывный мониторинг и интеграцию данных, удовлетворяя потребности системных интеграторов в оптимизации процессов, защите оборудования и соблюдении экологических требований.

The NiuBoL Серия датчиков pH предоставляет практические инженерные возможности для поставщиков решений Интернета вещей и подрядчиков проектов с надежными принципами измерения, гибкими методами установки и хорошими протоколами связи. В таких проектах, как очистка сточных вод, котельные системы и химические процессы, точный мониторинг pH может значительно повысить стабильность и эффективность работы. Если вам нужна консультация по выбору датчика, поддержка в разработке схемы или проверка применения на месте, обратитесь в NiuBoL профессиональная команда для совместного содействия надежной реализации проектов по очистке воды и управлению технологическими процессами.
