Руководство по инженерной интеграции системы онлайн-мониторинга качества питьевой воды в сельской местности

Руководство по инженерной интеграции системы онлайн-мониторинга качества питьевой воды в сельской местности: решения для мониторинга в реальном времени от источника до трубопроводной сети

Безопасность питьевой воды в сельской местности сталкивается с такими проблемами, как неясная инвентаризация источников воды, низкая частота мониторинга и плохая работа с данными в режиме реального времени. На децентрализованное колодезное водоснабжение и небольшие централизованные водоочистные станции легко влияют сельскохозяйственные неточечные источники, бытовые сточные воды и геологические условия, что приводит к колебаниям показателей мутности, аммиачного азота, нитратного азота, железа и марганца, а также показателей тяжелых металлов. Системным интеграторам и подрядчикам проекта необходимо создать полноценную систему онлайн-мониторинга от водозабора до конечного пользователя, реализуя автоматическую загрузку данных на платформы мониторинга на уровне поселка или округа, поддерживая реагирование на раннее предупреждение и замкнутое управление защитой источников воды.

The NiuBoL В серии анализаторов качества воды используются погружные и проточные конструкции, поддерживающие комбинации нескольких параметров, таких как pH, мутность, остаточный хлор, аммиачный азот, общий фосфор и нитратный азот. RS-485 Протокол Modbus RTU облегчает интеграцию в RTU, ПЛК или периферийные шлюзы IoT, адаптируясь к условиям сельской местности с нестабильным электроснабжением и ограниченным персоналом для обслуживания.

Инженерные требования и стандартная основа для мониторинга питьевой воды в сельской местности

Сельская питьевая вода в основном поступает из подземных колодцев, поверхностных вод или горных источников. Согласно «Стандартам качества питьевой воды» (GB 5749-2022), сенсорные свойства, токсикологические показатели, микробиологические показатели и радиоактивные показатели должны строго контролироваться. Обычные параметры мониторинга включают цвет, мутность, значение pH, общую жесткость, общее количество растворенных твердых веществ, аммиачный азот, железо, марганец, нитратный азот, фторид и т. д.; После дезинфекции необходимо контролировать остаточный хлор или остатки диоксида хлора.

Традиционные ручные отборы проб и лабораторные исследования имеют проблемы, связанные с низким охватом и плохой своевременностью, что делает невозможным быстрое обнаружение смыва дождевой воды, проникновения удобрений или вторичного загрязнения в трубопроводной сети. Системы онлайн-мониторинга могут быть развернуты на следующих ключевых узлах:

• Водозабор источника воды (устье скважины или резервуара)

• Участки очистки (осаждение, фильтрация, дезинфекция)

• Конечные точки готовой водопроводной и трубопроводной сети

Благодаря непрерывному сбору данных и анализу тенденций инжиниринговые компании могут оптимизировать объемы дозирования и циклы обратной промывки фильтров, а также в сочетании с видеомониторингом получать удаленную оценку рабочего состояния оборудования и отклонений на месте, повышая уровень усовершенствованного управления проектами сельского водоснабжения.

Типичная архитектура системы онлайн-мониторинга сельской питьевой воды

Система обычно делится на внешний уровень восприятия, уровень передачи данных и уровень платформы приложений:

• Первичное восприятие: однопараметрические или многопараметрические датчики качества воды, установленные на устьях скважин, очистных сооружениях и в точках мониторинга трубопроводной сети.

• Уровень передачи: пограничные шлюзы RTU или 4G/5G, поддерживающие загрузку данных с удаленного объекта с низким энергопотреблением и кэширование локальных данных во время отключения сети.

• Уровень платформы: облачный или локальный центр мониторинга, реализующий визуализацию данных, сигнализацию о превышении, статистику отчетов и отображение карт ГИС.

Системные интеграторы могут выбирать стационарные станции мониторинга, небольшие настенные станции или мобильные решения на солнечной энергии в зависимости от масштаба водоснабжения. Источники воды сосредоточены на мониторинге мутности, pH, аммиачного азота и проводимости; в секции очистки добавляют остаточный хлор и общий фосфор; Конечные точки трубопроводной сети ориентированы на тенденции распада остаточного хлора.

Ключевые параметры мониторинга и инженерное значение

Сельская питьевая вода требует целенаправленного мониторинга следующих параметров. NiuBoL приборы поддерживают настройку по требованию, чтобы избежать лишних инвестиций:

Мутность: Отражает содержание твердых частиц и риски, связанные с эффективностью дезинфекции. Сельские источники воды существенно страдают от сезонных смывов. Онлайн-измерители мутности могут быть связаны с процессами седиментации и фильтрации для корректировки, при этом целевой показатель контролируется на уровне ≤1 NTU.

Остаточный хлор (общий хлор): Основной показатель эффективности дезинфекции. Поддержание остаточного хлора в конечной точке трубопроводной сети в диапазоне 0,05–0,5 мг/л может эффективно контролировать повторный рост микробов. Онлайн-анализаторы остаточного хлора поддерживают автоматическое соединение с оборудованием для хлорирования.

Аммиачный азот: Важный индикатор органического загрязнения и проникновения удобрений. Превышение содержания аммиачного азота в колодезной воде часто сопровождается увеличением нитратного азота. Онлайн-датчики аммиачного азота помогают выявить проблемы с защитой источников воды на ранней стадии.

pH и проводимость: Уровень pH влияет на коррозию и эффективность дезинфекции трубопроводной сети; Электропроводность помогает оценить общее количество растворенных твердых веществ и содержание минералов.

Общий фосфор и нитратный азот: Контролируйте риски эвтрофикации и загрязнения подземных вод. Превышение нитратного азота является распространенной проблемой в сельской колодезной воде.

Металлические индикаторы: Железо и марганец (влияют на сенсорные свойства и засорение труб), мышьяк, свинец, кадмий, шестивалентный хром и т. д., при этом специальные модули выбираются в соответствии с местными геологическими условиями.

Пользователи могут выбирать целевые инструменты в соответствии с конкретными потребностями, например, использовать онлайн-анализаторы общего фосфора для мониторинга общего фосфора и онлайн-мониторы аммиачного азота для мониторинга аммиачного азота, что позволяет добиться точных инвестиций.

Типичные сценарии применения (с точки зрения системных интеграторов):

• Проекты децентрализованного водоснабжения из скважин: установите погружные многопараметрические датчики на устьях скважин для сбора данных о pH, мутности, аммиачном азоте и растворенном кислороде в режиме реального времени и загружайте их в точки мониторинга на уровне деревни через RTU. Сопряжение с камерами на объекте для удаленного просмотра состояния оборудования и выявления неисправностей.

• Небольшие централизованные водоочистные станции: установите точки контроля на входной воде, отфильтрованных сточных водах и дезинфицированной готовой воде, чтобы сформировать замкнутый цикл управления полным процессом, оптимизируя дозирование химикатов и время обратной промывки.

• Мониторинг конечных точек трубопроводной сети: размещайте точки вблизи деревенских водохранилищ или конечных пользователей, уделяя особое внимание разложению остаточного хлора и рискам вторичного загрязнения.

• Модернизация и обновление Интернета вещей: добавьте датчики и периферийные шлюзы к существующим объектам водоснабжения для поддержки унифицированного управления платформой, а также удаленного управления и обслуживания для нескольких поселков.

NiuBoL Типичные параметры прибора для мониторинга качества питьевой воды в сельской местности

NiuBoL Приборы серии имеют модульную конструкцию, поддерживающую независимое использование одного параметра или многопараметрические интегрированные станции, адаптирующиеся к условиям сельской местности.

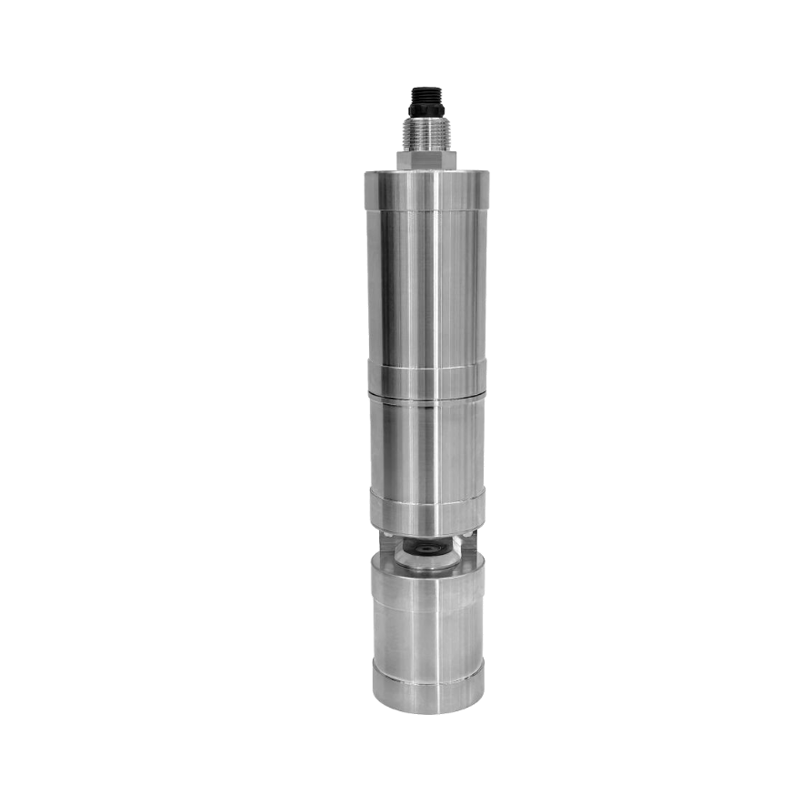

Справочные технические параметры многопараметрического анализатора качества воды

(Примечание. Некоторые модели поддерживают индивидуальные диапазоны, материалы корпуса (POM/нержавеющая сталь 316L), длину кабеля и степень защиты IP68. Конструкция с низким энергопотреблением подходит для сценариев с солнечной энергией.)

Руководство по интеграции и выбору системы мониторинга качества воды

Точки выбора:

1. Выбор параметров: расставьте приоритеты параметров высокого риска на основе характеристик местных источников воды и требований GB 5749-2022, чтобы избежать увеличения затрат на комплексное развертывание.

2. Форма установки: Погружной тип рекомендуется для колодезной воды и резервуаров; Для трубопроводов рекомендуется байпасный проточный тип, облегчающий обслуживание.

3. Протокол связи: RS-485 Modbus RTU является основным выбором с дополнительным выходом 4–20 мА, что облегчает интеграцию с существующими RTU.

4. Адаптивность к окружающей среде: низкое энергопотребление (<5W), wide temperature range, IP68 protection, and solar + battery power supply solutions to cope with unstable rural power supply.

5. Удобство обслуживания. Отдавайте предпочтение моделям с автоматической температурной компенсацией, длительным сроком службы электродов и простой очисткой, чтобы сократить частоту ручных проверок.

Меры предосторожности при интеграции:

• Точечное планирование: как минимум охватить источник воды, ключевые узлы очистки и конечные точки трубопроводной сети; определить плотность на основе длины трубопроводной сети и уровня риска.

• Надежность данных: отдайте приоритет передаче 4G/5G в районах со слабым сельским сигналом; оборудование имеет встроенный кэш для предотвращения потери данных при отключении сети.

• Механизм сигнализации: установите двойные пороговые значения для раннего предупреждения и сигнализации, связанные с клапанами или звуковым и визуальным оборудованием.

• Калибровка и обслуживание: рекомендуется проводить калибровку стандартным раствором каждые 1–3 месяца и регулярно проверять загрязнение поверхности датчика.

• Видеосвязь: Интегрируйте камеры для синхронного мониторинга рабочего состояния оборудования и отклонений на месте.

• Масштабируемость: зарезервируйте интерфейсы для поддержки будущего добавления мониторинга расхода, уровня жидкости или давления для формирования полноценной IoT-системы водоснабжения.

На этапе реализации проекта рекомендуется завершить проверку схемы на основе данных обследования качества воды на месте и данных лабораторных испытаний.

Часто задаваемые вопросы

Вопрос 1: Какие основные параметры мониторинга подходят для реализации в проектах децентрализованного водоснабжения из колодцев в сельской местности?

А1: Уделяйте приоритетное внимание мутности, pH, аммиачному азоту, остаточному хлору и проводимости. В геологические зоны повышенного риска можно добавить железо-марганцевые или нитратно-азотные модули. Погружные многопараметрические зонды просты в установке и подходят для применения на устье скважин.

В2: Как интегрировать NiuBoL датчики в IoT-платформы сельского водоснабжения?

А2: Прямое подключение к RTU или шлюзу через RS-485 Протокол Modbus RTU, поддерживающий стандартное чтение данных и удаленную настройку. Платформа позволяет обеспечить единое управление несколькими сайтами.

Вопрос 3: Какова основная роль мониторинга остаточного хлора на конечных точках трубопроводной сети?

А3: Понимание разложения дезинфицирующих средств в режиме реального времени для предотвращения вторичного загрязнения и роста микробов, а также оптимизация дозирования хлора для обеспечения соответствия качества конечной воды стандартам.

Вопрос 4: Как обеспечить бесперебойную работу системы мониторинга при нестабильном энергоснабжении в сельской местности?

А4: Используйте маломощные инструменты и настраивайте решения для солнечных панелей и аккумуляторных батарей; оборудование поддерживает кэширование данных при выключении питания и функции автоматического повторного подключения.

Вопрос 5: Какое руководящее значение имеет GB 5749-2022 для онлайн-мониторинга сельской питьевой воды?

А5: Требуется контроль таких показателей, как мутность ≤1 NTU, аммиачный азот ≤0,5 мг/л, нитратный азот ≤10 мг/л (в пересчете на N) и т. д. Онлайн-системы позволяют непрерывно проверять соответствие качества готовой воды и воды в трубопроводной сети.

Вопрос 6: Как онлайн-мониторинг аммиачного азота помогает определить источники загрязнения в проектах водоснабжения сельских колодцев?

А6: Повышенное содержание аммиачного азота часто указывает на органическое загрязнение или проникновение удобрений. В сочетании с тенденциями pH и нитратного азота он может быстро обнаружить слабые звенья в защите источников воды.

Вопрос 7: Как организовать ежедневный цикл обслуживания многопараметрических станций мониторинга?

А7: Регулярную очистку и калибровку рекомендуется проводить каждые 1–3 месяца, в зависимости от степени загрязнения воды и частоты использования.

Вопрос 8: Как системные интеграторы могут контролировать общий объем инвестиций в проекты мониторинга сельской питьевой воды?

А8: Примите модульную целевую конфигурацию и развертывайте датчики шаг за шагом в соответствии с уровнем риска; выбирать оборудование, не требующее особого обслуживания, чтобы снизить затраты на долгосрочную эксплуатацию и техническое обслуживание; использовать существующую инфраструктуру RTU для сокращения избыточного строительства.

Краткое содержание

Онлайн-мониторинг качества питьевой воды в сельской местности является важным техническим средством улучшения управления безопасностью водоснабжения и достижения сочетания защиты источников воды и предотвращения загрязнения. Развертывая онлайн-инструменты для измерения ключевых параметров, таких как мутность, остаточный хлор, аммиачный азот и pH, системные интеграторы могут построить надежную сеть мониторинга в режиме реального времени для поддержки решений по эксплуатации и техническому обслуживанию на основе данных.

NiuBoL Анализаторы качества воды предоставляют практические решения по интеграции для поставщиков решений Интернета вещей и подрядчиков проектов благодаря модульной конструкции, поддержке стабильных протоколов и адаптации к окружающей среде. В проектах нового строительства или модернизации сельского водоснабжения системы онлайн-мониторинга могут значительно улучшить своевременность данных и снизить затраты на рабочую силу. Если вам необходимо обсуждение конфигурации параметров, оптимизация схемы или поддержка тестирования на месте, обратитесь в службу поддержки. NiuBoL профессиональная команда для совместного содействия стабильной реализации проектов по обеспечению безопасности питьевой воды в сельской местности.
