Точный мониторинг процесса очистки сточных вод цианидами

Точный мониторинг процесса очистки сточных вод цианидами: от контроля процесса до окончательной проверки

В таких отраслях промышленности, как гальваническое производство, металлургия и коксование, безопасная очистка сточных вод, содержащих цианиды, является краеугольным камнем соблюдения экологических требований. Высокая токсичность цианида требует строгого контроля за его сбросом. Для профессиональных команд, ответственных за системную интеграцию, инженерную реализацию, эксплуатацию и техническое обслуживание, построение эффективной, стабильной и экономичной системы очистки воды зависит не только от отлаженных процессов щелочного хлорирования, но также от точного мониторинга и интеллектуального управления ключевыми параметрами качества воды. В этой статье основное внимание уделяется сути процесса, глубоко анализируется логика управления процессом pH и окислительно-восстановительного потенциала (ОВП), а также объясняется ценность проверки онлайн-анализаторов цианидов, предоставляя профессиональные рекомендации для разработки вашего проекта и выбора оборудования.

Процесс щелочного хлорирования: ключевые моменты поэтапного окисления и контроля

Метод щелочного хлорирования является основным методом очистки свободных цианидов и некоторых сложных цианидов. Он полностью преобразует ионы цианида (CN⁻) в нетоксичный диоксид углерода и азот посредством поэтапного окисления. Весь процесс предъявляет строгие требования к точности условий реакции.

1. Первая стадия: частичное окисление (CN⁻ → CNO⁻).

Under strongly alkaline conditions (pH > 11) цианид окисляется гипохлоритом до цианата со значительно сниженной токсичностью. Основной риск на этом этапе заключается в контроле pH. Если pH падает ниже 10, образуется высокотоксичный газ хлористый циан (CNCl). В то же время неудовлетворительный pH приведет к значительному снижению скорости реакции, что приведет к избыточному дозированию окислителей (например, гипохлорита натрия) и увеличению эксплуатационных затрат.

2. Вторая стадия: полное окисление (CNO⁻ → CO₂ + N₂).

Эта стадия происходит в среде с pH, близким к нейтральному (обычно 7,5–8,0), при этом цианат дополнительно гидролизуется. Целью контроля является обеспечение достаточного времени пребывания реакции и соответствующих кислотных условий для обеспечения полной реакции.

Двойное ядро ​​мониторинга процессов: синергетическая работа pH и ОВП

Чтобы добиться автоматизированного и усовершенствованного управления процессом, контроль процесса реакции в режиме реального времени должен опираться на онлайн-датчики.

Точный контроль pH: краеугольный камень безопасности и эффективности

pH – это «эстафета», управляющая реакцией щелочного хлорирования. Типичная двухступенчатая система очистки требует как минимум двух высокопроизводительных датчиков pH:

• Датчик pH первой ступени: обеспечивает протекание реакции в безопасном и эффективном сильнощелочном диапазоне (pH 11–12), предотвращая образование высокотоксичных промежуточных продуктов и оптимизируя кинетику реакции.

• Датчик pH второй ступени: контролирует и поддерживает оптимальный уровень pH для гидролиза цианата.

Рекомендации по выбору: Промышленные сточные воды имеют сложный состав и склонны к отравлению и выходу из строя датчиков системы отсчета. Крайне важно выбирать датчики pH промышленного класса с диффузионными диафрагмами, препятствующими обрастанию и засорению (например, из ПТФЭ), а также противоотравляющими эталонными спаями (например, кольцевыми тефлоновыми диафрагмами и электролитом, находящимся под давлением), чтобы значительно продлить цикл технического обслуживания и обеспечить непрерывные и надежные данные.

Интеллектуальный мониторинг ОВП: «Визуализация» хода реакции и оценка конечной точки

Окислительно-восстановительный потенциал (ОВП) напрямую отражает окислительно-восстановительное состояние раствора и является ключевым параметром для отслеживания хода реакции и достижения оптимального контроля дозирования.

• Логика управления: По мере протекания реакции окисления значение ОВП постепенно увеличивается. Когда реагенты (цианид или цианат) почти исчерпаны, восходящая кривая значения ОВП войдет в очевидный «период плато». Мониторинг наступления этого периода плато позволяет разумно оценить конечную точку реакции, автоматически отрегулировать или прекратить дозирование, а также избежать потерь.

• Типичные диапазоны регулирования:

Примечание. Конкретные значения ОВП различаются в зависимости от качества воды и электродов и требуют калибровки на месте.

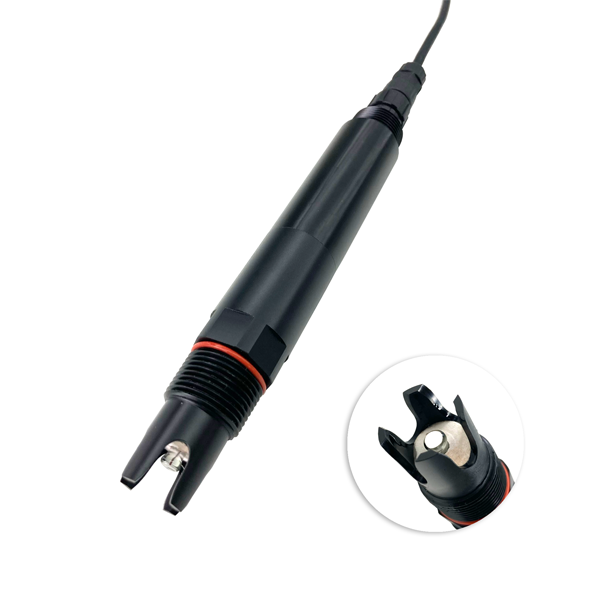

Рекомендации по выбору: Для сред, содержащих окислители на основе хлора, рекомендуется использовать датчики ОВП с золотыми кольцевыми электродами. По сравнению с платиновыми электродами золотые электроды обеспечивают более чувствительный и стабильный отклик и более точные измерения в таких приложениях, обеспечивая высококачественные сигналы для точного управления дозирующим насосом.

Последний привратник: ценность проверки онлайн-анализаторов цианидов

Мониторинг параметров процесса (pH/ОВП) обеспечивает «правильные условия реакции» и «завершенный ход реакции», но то, что сточные воды полностью соответствуют стандартам, требует более прямых доказательств. Онлайн-анализаторы цианидов являются «арбитром» конечного качества воды и «контролером» надежности процесса.

Колориметрический принцип и рабочий процесс

Основные онлайн-анализаторы цианидов используют колориметрический метод. Цикл автоматизированных измерений обычно включает в себя следующие этапы:

1. Отбор проб и подготовка: Количественно отберите пробы воды и промойте реакционную ячейку.

2. Маскирование помех и эталонное измерение: добавьте маскирующие агенты для устранения помех от остаточного хлора, сульфидов и т. д. и выполните первое фотометрическое измерение для получения значения фона.

3. Реакция развития окраски и измерение: добавьте специальные хромогенные реагенты и выполните второе фотометрическое измерение после завершения реакции.

4. Расчет и вывод: Прибор автоматически рассчитывает концентрацию цианида на основе разницы поглощения между двумя измерениями и калибровочной кривой и выводит ее через такие сигналы, как 4–20 мА или Modbus.

Ключевые узлы приложения

Развертывание онлайн-анализаторов на следующих узлах позволяет значительно улучшить технический уровень и управление системой:

• Конечный контроль сброса сточных вод: постоянно контролируйте общую концентрацию цианида, чтобы обеспечить соответствие таким нормам, как Стандарт комплексного сброса сточных вод (GB 8978-1996) (например, предел 0,5 мг/л), и предоставьте подтверждение соответствия на основе данных.

• Точки проверки процесса: устанавливаются после двухэтапного окисления для проверки эффективности предварительной обработки в режиме реального времени и обеспечивают основу для точной настройки процесса.

• Мониторинг и предварительный контроль на входе. В сценариях с большими колебаниями концентрации на входе мониторинг концентрации на входе можно использовать для достижения упреждающего управления, оптимизации стратегий дозирования и экономии затрат.

NiuBoL Профессиональные решения для анализа качества воды

NiuBoL стремится предоставлять надежные и точные инструменты мониторинга для промышленной очистки воды. Мы понимаем стремление инженерных проектов обеспечить долгосрочную стабильность оборудования, точность данных и низкие затраты на техническое обслуживание.

Поддержка основных продуктов для сценариев очистки сточных вод цианидами:

Наши продукты разработаны так, чтобы быть надежными и долговечными, адаптированными к суровым промышленным условиям и оснащены понятными интерфейсами данных и диагностическими функциями. Мы стремимся стать вашим надежным партнером благодаря надежным продуктам и профессиональной технической поддержке для совместного создания эффективных и соответствующих требованиям систем очистки сточных вод.

Часто задаваемые вопросы

Вопрос 1: Почему на первом этапе необходимо строго контролировать pH выше 11?

А1: В основном из соображений безопасности и эффективности. Когда pH ниже 10, образуется высокотоксичный и летучий газ хлористый циан (CNCl), что представляет собой серьезную угрозу безопасности. В то же время среда с высоким pH является необходимым условием эффективного окисления цианида гипохлоритом. Недостаточный уровень pH приведет к чрезвычайно медленной скорости реакции и приведет к образованию химических отходов.

В2: Когда значение ОВП достигает периода плато, можно ли прекратить прием препарата и считать лечение завершенным?

А2: Период плато ОВП является важным индикатором того, что реакция приближается к завершению, и часто используется для автоматической остановки дозирующего насоса. Однако он не может полностью заменить количественный анализ конечной концентрации цианидов в сточных водах. Некоторые стабильные комплексные цианиды или другие восстанавливающие вещества в воде могут влиять на показания ОВП. Поэтому ОВП используется для оптимизации управления процессом, а онлайн-анализаторы используются для окончательной проверки концентрации. Сочетание того и другого является лучшей практикой.

Вопрос 3: Каковы преимущества датчиков ОВП с золотыми электродами по сравнению с платиновыми электродами?

А3: В растворах, содержащих окислители на основе хлора (например, гипохлорит натрия), поверхность золотого электрода более стабильна и менее склонна к образованию оксидных пленок, поэтому потенциальный отклик происходит быстрее, стабильнее и имеет лучшую воспроизводимость. Это обеспечивает более надежную основу для точного контроля дозирования на основе ОВП.

Вопрос 4: Может ли частота измерений онлайн-анализаторов цианидов удовлетворить потребности в предупреждении о внезапном загрязнении?

А4: Цикл измерения онлайн-анализаторов обычно составляет 15-30 минут за цикл. Его основная ценность заключается в непрерывном контроле за соблюдением требований и анализе тенденций процесса, а не в предупреждениях второго уровня. При внезапных превышениях входного значения быстрая корректировка дозирования должна основываться на предварительном контроле процесса pH/ОВП. Роль анализатора заключается в предоставлении точных данных, проверенных химическими методами для подтверждения долгосрочного стабильного соответствия.

Вопрос 5: Какие условия площадки необходимо учитывать при интеграции онлайн-анализаторов?

А5: Планирование необходимо для: репрезентативных точек отбора проб (нет пузырьков, мало взвешенных твердых частиц); стабильное электроснабжение; источник чистого приборного воздуха (для привода пневматических компонентов); подходящее место для размещения реагентов и отработанной жидкости; и каналы для подключения 4–20 мА или цифровых сигналов к системам ПЛК/РСУ.

Вопрос 6: Как очищать сточные воды, содержащие стабильные комплексные цианиды, такие как цианид железа?

А6: Стандартный метод щелочного хлорирования оказывает ограниченное воздействие на стабильные комплексы, такие как феррицианид и ферроцианид. Такие сточные воды требуют более передовых технологий предварительной очистки, таких как регенерация кислот, озон или передовые процессы окисления Fenton для комплексного разрушения. Комплексный анализ состава сточных вод должен быть проведен на ранней стадии проекта.

Вопрос 7: Каков ожидаемый срок службы и точки обслуживания датчиков цианидных сточных вод?

А7: При хорошем обслуживании срок службы датчика обычно составляет 1-2 года. Основное техническое обслуживание включает в себя: регулярную (например, ежемесячную) очистку колб электродов слабой кислотой или специальными чистящими растворами; регулярный осмотр и пополнение электролита сравнения; обеспечение установки датчиков в репрезентативных проточных бассейнах для отбора проб во избежание образования накипи или засорения.

Вопрос 8: На какие неценовые факторы следует обратить внимание интегратору при выборе поставщика услуг по анализу качества воды?

А8: Фокус на: 1) Надежность продукта: среднее время безотказной работы (среднее время наработки на отказ), адаптируемость к окружающей среде (класс IP, рабочая температура); 2) Поддержка приложений: имеет ли поставщик богатый опыт применения в отрасли и может ли обеспечить поддержку отладки на месте и реагирование на чрезвычайные ситуации; 3) Совместимость системы: обеспечивают ли выходные сигналы и протоколы связи (такие как Modbus, Profinet) беспрепятственное взаимодействие с вашей системой управления; 4) Стоимость жизненного цикла: включает стоимость расходных материалов для реагентов, цикл замены датчика, а также сложность калибровки и обслуживания.

Краткое содержание

Очистка промышленных сточных вод с цианидами перешла от экстенсивной очистки к эпохе точного контроля, основанной на данных. Мониторинг pH и ОВП в режиме реального времени образует основной замкнутый контур управления автоматизацией процессов, напрямую связанный с эксплуатационной безопасностью и экономической эффективностью. Онлайн-анализаторы цианидов обеспечивают объективную и непрерывную количественную проверку качества конечной сбрасываемой воды и являются важными инструментами для достижения разумного управления и реагирования на строгие правила.

Для системных интеграторов и инжиниринговых компаний выбор высококачественного оборудования для мониторинга с точными измерениями, стабильной работой и удобным обслуживанием является стратегической инвестицией, позволяющей повысить техническую добавленную стоимость проекта, обеспечить долгосрочную стабильную работу и завоевать доверие клиентов. Только путем глубокой интеграции надежных инструментов мониторинга с разумным дизайном процесса можно создать эффективное, соответствующее требованиям и экономичное решение по очистке сточных вод цианидами.
