Мониторинг ветроэнергетических объектов — анемометр, датчик скорости и направления ветра

Мониторинг ветровых энергетических объектов — анемометр, датчик скорости и направления ветра

NiuBoL высокоточный мониторинг скорости и направления ветра · Полное цифровое управление ветровыми фермами

I. Фон решения

Ветроэнергетика — важная составляющая чистой энергии. Эффективность и безопасность ветровых ферм напрямую зависят от точной оценки ветрового ресурса и мониторинга в реальном времени. Традиционные ветровые фермы сталкиваются со следующими проблемами:

- Большие погрешности оценки ветрового ресурса: механические анемометры имеют низкую точность и подвержены влиянию песка и низких температур, что приводит к ошибочным инвестиционным решениям.

- Недостаточная оптимизация работы турбин: задержка мониторинга скорости и направления ветра в реальном времени приводит к несвоевременной корректировке рыскания гондолы и снижению эффективности выработки электроэнергии.

- Высокие риски от экстремальной погоды: отсутствие интеллектуального раннего предупреждения и устойчивости к суровым условиям легко приводит к повреждению оборудования и угрозам безопасности персонала.

- Фрагментированные данные: данные о скорости ветра, направлении, окружающей среде и вибрации турбин хранятся изолированно, что приводит к низкой эффективности эксплуатации и обслуживания (O&M).

Для решения этих проблем комплексное решение NiuBoL по мониторингу ветровых энергетических объектов использует полный цикл «высокоточные датчики + краевые сборщики + облачная платформа + мобильное управление», обеспечивая точное управление ветровыми фермами от выбора площадки и оценки до ежедневного обслуживания.

II. Состав системы и представление продукции

Система мониторинга ветровых объектов состоит из четырёх основных модулей: передовое мониторинговое оборудование, оборудование сбора и передачи данных, система анализа облачной платформы и система управления прикладного уровня. Она охватывает весь процесс выбора площадки, строительства и эксплуатации ветровой фермы, обеспечивая точные и надёжные данные мониторинга, интеллектуальный и эффективный анализ, а также быстрые исполнимые решения.

1. Передовое мониторинговое оборудование (уровень восприятия)

Передовое оборудование — ядро сбора данных ветровой фермы, отвечает за высокоточную регистрацию скорости ветра, направления, параметров окружающей среды и вибрации турбин.

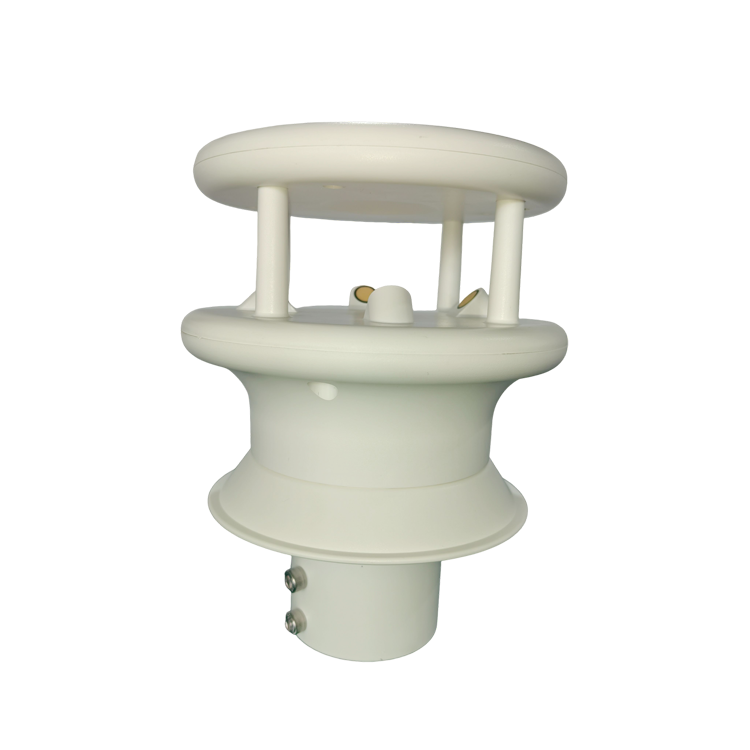

1.1 Ультразвуковой анемометр NiuBoL-21GUWS

- Диапазон измерения: 0,1–60 м/с

- Точность измерения: ±0,5 м/с

- Способ вывода: RS485/Modbus

- Адаптивность к окружающей среде: рабочая температура -40℃~85℃, степень защиты IP65

Преимущества:

- Отсутствие механических компонентов, исключает износ от песка и замерзания при низких температурах

- Встроенный алгоритм компенсации температуры обеспечивает точность данных в экстремальных условиях

- Может устанавливаться непосредственно на вершинах башен турбин или ветроизмерительных мачтах, поддерживает гибкий аналоговый и цифровой шинный доступ

- Подходит для сложных условий: плато на суше, прибрежные зоны с высокой влажностью, пустынные регионы с сильным ветром и песком

1.2 Экологический датчик NiuBoL

- Параметры мониторинга: температура (-40~85℃), влажность (0~100% RH), атмосферное давление (10~110 кПа)

- Назначение: предоставляет данные компенсации окружающей среды для мониторинга скорости и направления ветра

Преимущества:

- Аналоговый и RS485 выход, позволяет синхронный сбор с датчиками скорости/направления ветра

- Точные экологические данные поддерживают модели оценки ветрового ресурса и анализ эффективности турбин

1.3 Датчик вибрации

- Диапазон мониторинга: 0–1000 Гц

- Назначение: мониторинг вибраций башни и лопастей для предварительного обнаружения структурных аномалий

Преимущества:

- Корреляционный анализ с данными скорости ветра, направления и окружающей среды позволяет интеллектуальное раннее предупреждение «аномальные ветровые условия → отказ оборудования»

2. Сбор и передача данных (уровень передачи)

2.1 Сборщик данных ветроэнергетики

- Совместимость с датчиками: поддерживает одновременное подключение до 16 датчиков, включая RS485, аналоговые и дискретные входы

- Связь: удалённая загрузка по 4G, локальный сбор

- Промышленный дизайн с высокой устойчивостью к электромагнитным помехам

Преимущества:

- Стабильная и надёжная передача данных с возобновлением с точки прерывания, обеспечение нулевой потери данных

- Бесшовная интеграция с облачными платформами и системами SCADA

2.2 Решение по оптимизации сети

- Ключевые зоны: частная сеть 4G для передачи данных в реальном времени

- Удалённые зоны: самоорганизующаяся сеть LoRaWAN + резерв 4G

3. Система анализа облачной платформы (уровень платформы)

Облачная платформа мониторинга ветроэнергетики NiuBoL

Управление данными:

- Поддержка подключения десятков тысяч устройств

- Долгосрочное хранение данных о скорости ветра, направлении, окружающей среде и вибрации не менее 5 лет

- Время отклика ≤1 секунда, удовлетворяет потребности долгосрочной оценки ветрового ресурса

Визуальный мониторинг:

- Карта GIS отображает панорамный вид ветровой фермы

- Скорость и направление ветра показаны динамическими стрелками; клик по устройству открывает исторические кривые и отчёты

- Всплывающие оповещения, SMS и push-уведомления в приложении при аномалиях

4. Система управления прикладного уровня

4.1 Приложение NiuBoL

- Мониторинг в реальном времени: обновление скорости ветра, направления и состояния устройств на каждой точке мониторинга с частотой ≤3 секунды

- Генерация отчётов: ежедневные/еженедельные/ежемесячные отчёты мониторинга ветроэнергетики, включая среднюю скорость ветра и оценки выработки электроэнергии, с поддержкой экспорта и обмена

- Управление устройствами: записи установки и обслуживания, удалённая калибровка, напоминания об отказах

4.2 Веб-терминал управления и система большого экрана

- Конфигурация системы, управление правами пользователей, статистический анализ данных

- Большой экран в реальном времени отображает ветровые условия по всей площадке и статус турбин для операционных решений

III. Этапы внедрения

1. Обследование площадки и планирование размещения точек

- Размещение ветроизмерительных мачт 60–100 м

- Расстановка точек с интервалом 500 м в ключевых зонах

2. Установка и ввод оборудования в эксплуатацию

- Надёжная установка датчиков и подключение сборщиков

- Калибровка анемометров и проведение 72-часовой пробной эксплуатации для оптимизации параметров

- Отладка интеграции с системой SCADA

3. Сбор и анализ данных

- Датчики собирают данные каждые 0,1 секунды; сборщики предварительно обрабатывают и загружают в облачную платформу каждые 5 секунд

- Облачная платформа очищает данные, удаляет выбросы и генерирует анализ ветровых условий

4. Поддержка принятия решений

- Многоуровневые ранние предупреждения передаются на терминалы обслуживания и системы управления турбинами

- Оптимизация рыскания гондолы и размещения турбин на основе данных

- Предварительное планирование обслуживания при аномалиях вибрации

IV. Основные преимущества

- Высокая точность: ультразвуковой анемометр с точностью скорости ветра ±0,5 м/с и направления ±1°, снижение традиционных механических ошибок на 80%

- Стабильность и надёжность: всё оборудование устойчиво к -40℃~85℃, ветру 12 баллов, защита IP65; офшорная версия с антисоляной защитой обеспечивает длительное использование

- Полное покрытие процесса: цифровизация всего жизненного цикла ветровой фермы — от выбора площадки и строительства до обслуживания

- Совместимость с SCADA: поддержка основных брендов турбин с низкозатратной интеграцией

V. Риски и решения

FAQ

Q1: Для каких сценариев подходит система мониторинга ветровых объектов NiuBoL?

A1: Применима для оценки площадок наземных и офшорных ветровых ферм, операционного мониторинга, управления распределённой ветроэнергетикой и модернизации систем мониторинга устаревших ветровых ферм. Система охватывает оптимизацию работы турбин, мониторинг состояния оборудования и долгосрочную оценку ветрового ресурса, удовлетворяя разнообразные потребности в развитии и обслуживании ветроэнергетики.

Q2: Соответствует ли диапазон мониторинга скорости ветра требованиям основных ветровых турбин?

A2: Диапазон измерения скорости ветра 0,1–60 м/с и точность направления ±1° покрывают скорости включения, номинальные и отключения основных турбин от 1,5 МВт до 5 МВт.

Q3: Может ли оборудование стабильно работать длительное время в экстремальных условиях?

A3: Ультразвуковой анемометр NiuBoL не имеет механических частей и стабильно работает от -40℃ до 85℃. С защитой IP65 и офшорной версией с антисоляным покрытием проходит тесты на соль, песок и низкотемпературное замерзание, обеспечивая стабильную работу более 3 лет.

Q4: Может ли система интегрироваться с существующими SCADA-системами?

A4: Поддерживает основные SCADA-системы турбин (например, Goldwind, Envision, Ming Yang) через стандартные протоколы Modbus и OPC UA для бесшовной интеграции. Исторические данные могут быть перенесены на новую платформу для единого низкозатратного управления.

Q5: Каков срок внедрения системы? Повлияет ли на выработку электроэнергии?

A5: Для малых ветровых ферм (≤20 турбин) ~15 дней; для крупных (≥100 турбин) ~30 дней. Модульный дизайн позволяет установку на отдельные турбины во время простоя, с простоем ≤2 часов на турбину и без влияния на общую выработку.

Q6: Сложно ли обслуживание после внедрения? Требуются ли специалисты?

A6: Оборудование необслуживаемое, уровень отказов сборщиков<0,5%. NiuBoL предоставляет обучение и инструкции; обычный персонал по обслуживанию может выполнять ежедневные операции после 1 дня обучения.

Q7: Будут ли потеряны данные при прерывании связи из-за экстремальной погоды?

A7: Сборщик данных ветроэнергетики имеет встроенный кэш на 7 дней; кэшированные данные автоматически загружаются при восстановлении связи, обеспечивая целостность данных.

Q8: Стоимость инвестиций в систему высока — как снизить?

A8: Применять многоуровневое размещение: высокоточные анемометры NiuBoL на башнях турбин в ключевых зонах, экономичные датчики во вспомогательных.

Итог

Решение NiuBoL по мониторингу ветровых энергетических объектов, основанное на высокоточных датчиках, интеллектуальных краевых сборщиках, анализе облачной платформы и мобильном управлении, охватывает весь процесс оценки площадки ветровой фермы, оптимизации турбин и обеспечения безопасности. Точно фиксируя изменения скорости и направления ветра, предоставляя предупреждения в реальном времени и интеллектуальные прогнозы, оно повышает эффективность выработки электроэнергии на ≥8%, снижает уровень отказов оборудования на ≥30% и достигает цифрового, интеллектуального и эффективного управления ветровыми фермами.
