3D ультразвуковой анемометр – 3 оси, выход RS485

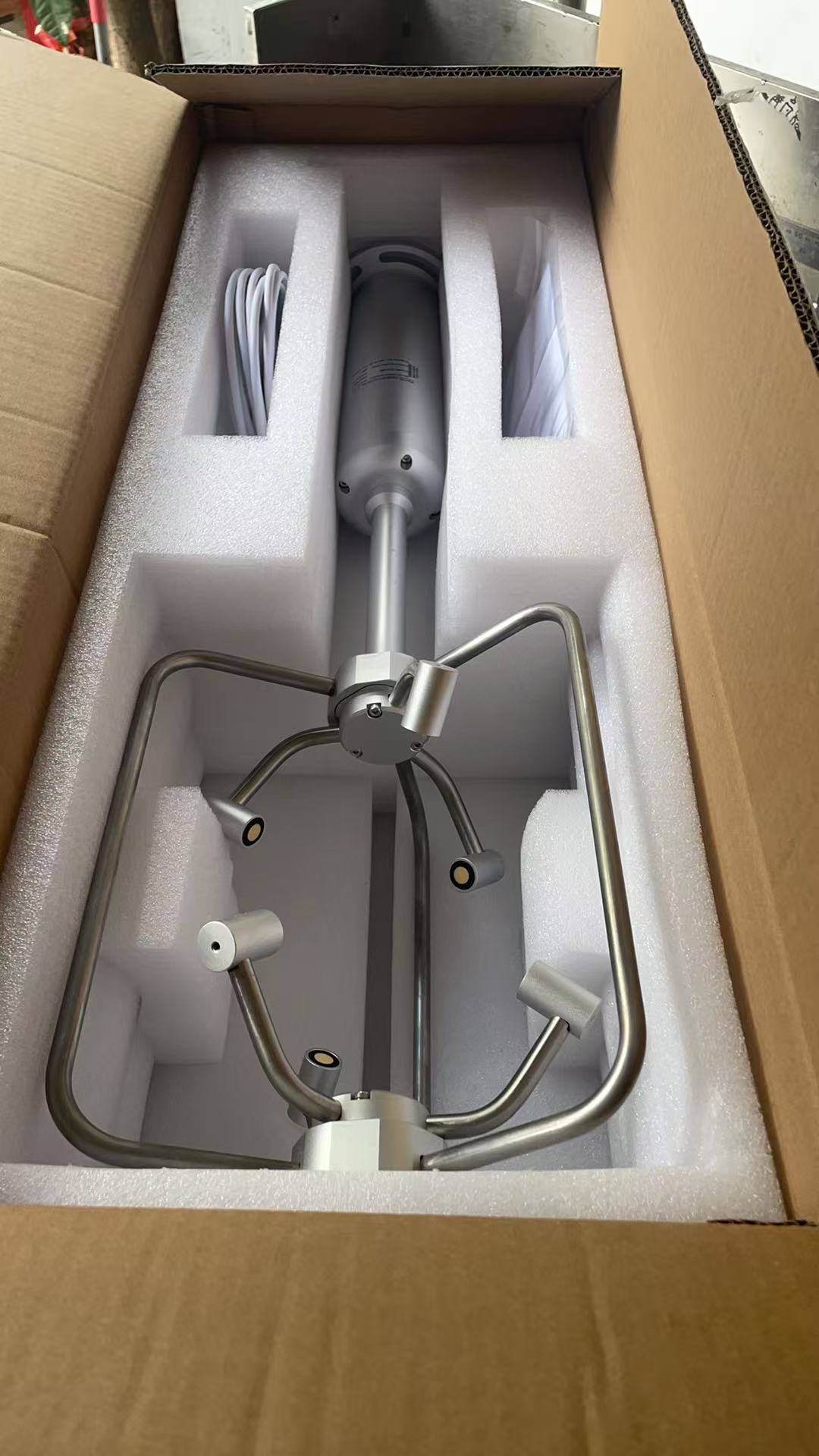

NBL-W-3D-UWDS 3D ультразвуковой анемометр (датчик скорости и направления ветра) Обзор продукта

3-осевой ультразвуковой датчик ветра разработан для высокоточного измерения горизонтальных и вертикальных составляющих ветра (U, V, W) с использованием передовой технологии времени пролёта ультразвука. Полностью металлический корпус и отсутствие механических подвижных частей обеспечивают выдающуюся долговечность, практически полное отсутствие необходимости в обслуживании и отличную устойчивость к загрязнению и атмосферным воздействиям. Идеально подходит для сложных применений: городские метеостанции, мониторинг ветровых электростанций, измерение воздушных потоков на мостах и в туннелях, морские/портовые установки, оценка ветра в аэропортах и многое другое.

Принцип измерения 3D ультразвукового анемометра

Прибор использует три пары ультразвуковых преобразователей, расположенных на фиксированных расстояниях. Каждая пара поочерёдно излучает и принимает ультразвуковые волны в прямом и обратном направлениях. Точное измерение разницы времени пролёта ультразвука, вызванной движением воздуха, позволяет вычислить составляющие скорости ветра по осям X, Y и Z. На основе этих составляющих рассчитываются величина вектора ветра (скорость) и направление ветра — как горизонтальное (азимут), так и вертикальное (угол места).
Данный метод обеспечивает более высокую надёжность и быстрый отклик по сравнению с традиционными механическими датчиками и практически не подвержен обледенению или загрязнению.

NBL-W-3D-UWDS 3D ультразвуковой анемометр — технические параметры

Измеряемые элементы: синтезированная скорость ветра, горизонтальное направление ветра, вертикальное направление ветра, векторная скорость ветра по осям X/Y/Z

Почему стоит выбрать именно его?

Истинное векторное измерение ветра — фиксирует скорость и направление по всем трём осям (X/Y/Z), обеспечивая полное представление о картине потока и турбулентности.

Отсутствие подвижных частей = минимальная инерция, мгновенный отклик — без чашек, лопастей или флюгеров датчик мгновенно реагирует на порывы, резкие изменения и вертикальные потоки.

Прочная полностью металлическая конструкция — выдерживает суровые условия, экстремальные температуры, высокую влажность и загрязнения воздуха.

Конструкция с пониженным аэродинамическим сопротивлением — минимизирует искажение измерений, одновременно повышая долговечность и устойчивость в условиях сильного ветра или турбулентности.

Широкий спектр применения — подходит для сред, где традиционные 2D-анемометры могут испытывать трудности (сложная городская застройка, прибрежные зоны, мостовые пролёты).

Совместимость и простота интеграции — стандартная связь RS-485 по протоколу Modbus обеспечивает беспроблемное подключение к ПЛК, SCADA-системам, логгерам метеостанций и IoT-платформам.

Рекомендации по установке и подключению

Красный: Вход питания (плюс)
   Чёрный: Вход питания (минус)
   Жёлтый: RS-485+
   Синий: RS-485–
   Примечание: при подключении обязательно сверяйтесь с маркировкой на реальном кабеле.

Рекомендации по монтажу

Идеальное место установки: вершина метеомачты или отдельной стойки, минимум 2 м над ближайшими препятствиями (деревья, здания, оборудование).
   Избегайте установки рядом с радарами или мощными ВЧ-излучателями.
   Обеспечьте свободный обдув вокруг датчика — без препятствий в радиусе, равном двойной высоте точки крепления.
   Перед затяжкой болтов совместите метку 0° (нанесена на верхней части прибора) с истинным севером.
   Закрепите четырьмя болтами из нержавеющей стали на монтажном кронштейне.
   Используйте авиационный разъём в основании; обязательно обеспечьте разгрузку кабеля от натяжения для предотвращения повреждений.

Применение и сценарии использования

Ветроэнергетика / возобновляемые источники: данные о 3D-векторе ветра в реальном времени улучшают управление турбинами, моделирование следа и защиту активов.
   Городская метеорология и экологический мониторинг: фиксирует сложные потоки ветра, турбулентность и вертикальные потоки в застроенных районах.
   Мосты, туннели и высокогорные участки: контроль воздушных потоков и ветровых нагрузок для оценки состояния конструкций, безопасности и соответствия нормам.
   Морские и портовые операции: трёхмерное измерение ветра для навигации судов, швартовки и обеспечения безопасности судоходства.
   Авиация / аэропорты / вертолётные площадки: обнаружение вертикального сдвига ветра и порывов для повышения безопасности полётов и планирования операций.

Почему стоит работать именно с нами

Как производитель этого прибора, компания Changsha Zoko Link Technology Co., Ltd. (бренд: Niubol) осуществляет полный контроль — от НИОКР датчика, производства, контроля качества до глобальной логистики экспорта. Мы уже поставляем продукцию более чем в 60 стран мира, сотрудничая почти со 100 партнёрами в Европе, на Ближнем Востоке, в Африке, Южной Америке и Юго-Восточной Азии. С персональным обслуживанием (это я, Arvin) вы получаете максимально быстрый отклик, индивидуальную техническую поддержку и персонализированные цены даже на небольшие партии.
Даже будучи небольшим коллективом, вы получаете поддержку всей нашей команды — что позволяет вам уверенно конкурировать на глобальном рынке.

NBL-W-3D-UWDS 3D ультразвуковой анемометр — техническое описание

Техническое описание 3D ультразвукового анемометра.pdf
