Мониторинг солнечной радиации и фотоэлектрической энергии — датчик солнечной радиации, пиранометр, солнечный трекер

Решение NiuBoL по мониторингу солнечной радиации и фотоэлектрических систем: повышение эффективности солнечных электростанций

I. Фон решения

Под влиянием глобального энергетического перехода и китайских целей «двойного углерода» фотоэлектрическая отрасль стала ключевой опорой чистой энергии. К 2024 году суммарная установленная мощность фотоэлектрики в Китае превысила 600 ГВт. Однако реальная эффективность станций ограничена солнечной радиацией, углами падения излучения и другими факторами. Подход «строить много, мониторить мало» приводит к значительным потерям энергии.

Солнечная радиация — основной источник энергии для фотоэлектрической генерации; точность её мониторинга напрямую влияет на прогнозирование выработки, стратегии обслуживания и окупаемость инвестиций. Современные станции сталкиваются с неточными данными радиации, задержками реакции трекеров и несвоевременным обнаружением неисправностей компонентов. Традиционное оборудование страдает от низкой точности, слабой помехозащищённости и плохой интеграции данных. Для решения этих проблем NiuBoL объединила экспертизу в области сенсорики и интеллектуального управления, запустив полную цепочку решения «мониторинг радиации — анализ эффективности — интеллектуальное управление», охватывающую весь жизненный цикл фотоэлектрических станций.

II. Основные болевые точки мониторинга фотоэлектрики

2.1 Значительные отклонения данных радиации → неточное прогнозирование выработки

Традиционный мониторинг использует простые фоточувствительные элементы с погрешностью до ±10% и более, игнорируя динамические факторы, такие как облачность. Данные спутников не калиброваны на месте, что приводит к отклонениям прогноза выработки >15%.

2.2 Задержка реакции трекеров → недостаточный захват света

Трекеры фотоэлектрики могут повысить эффективность на 15–25%, но традиционные системы полагаются на таймер или простые триггеры с задержкой >30 секунд в облачную погоду. Некоторые лишены точных данных радиации, что приводит к смещению угла и снижению эффективности.

2.3 Недостаточный мониторинг неисправностей компонентов → высокие затраты на обслуживание

Компоненты теряют эффективность из-за пыли, горячих точек и др. Ручные проверки неэффективны (в среднем 500 панелей в день), скрытые трещины пропускаются. Без корреляционного анализа «радиация — мощность» решения по обслуживанию принимаются вслепую, что составляет 8–12% от общих инвестиций.

2.4 Фрагментированные многопоточные данные → отсутствие поддержки принятия решений

Данные радиации, температуры панелей и мощности хранятся изолированно без единого анализа. Руководители не могут быстро связать «изменения радиации → колебания мощности», что затрудняет разработку стратегий оптимизации.

III. Обзор решения

3.1 Основные цели

Достичь «точного восприятия радиации, интеллектуальной оптимизации трекинга, эффективного управления обслуживанием и прироста эффективности на 10–20%» с помощью высокоточного оборудования и системы «восприятие — передача — анализ — управление». Снизить затраты на обслуживание более чем на 30%.

3.2 Основные технологии

- Высокоточное восприятие радиации: датчики NiuBoL используют кремниевые фотодиоды; пиранометры — принцип термоэлемента. Совместный мониторинг 0–2000 Вт/м² с точностью ±2%, разделение прямой и рассеянной радиации.

- Интеллектуальное управление трекингом: комбинация алгоритмов солнечной траектории с данными радиации в реальном времени; отклик трекера ≤500 мс, автоматическое переключение между точным трекингом и энергосберегающим режимом ожидания.

- Аналитика больших данных фотоэлектрики: облачная платформа включает модели эффективности для прогнозирования выработки на 72 часа (точность ≥90%) и автоматическое обнаружение неисправностей через корреляцию «радиация — мощность».

- IoT-связь управления: бесшовная интеграция датчиков, трекеров и инверторов; автоматическая регулировка параметров при всплесках радиации.

IV. Ключевые компоненты решения

4.1 Уровень восприятия: кластер высокоточных устройств

4.1.1 Датчик солнечной радиации NiuBoL (NBL-W-HPRS)

- Диапазон: 0–2000 Вт/м²

- Точность: ±2%

- Разрешение: 1 Вт/м²

- Время отклика: ≤10 мс (захват всплесков радиации)

- IP65, -40℃~85℃

- Встроенная компенсация температуры

- RS485/LoRaWAN, беспроводной радиус до 2000 м

4.1.2 Пиранометр

- Соответствует ISO 9060 Class B

- Точность: ±2%

- Годовая стабильность ошибки: ≤1%

- Кварцевое стеклянное куполообразное покрытие, защита от ветра и пыли

- Двойной аналоговый/цифровой выход

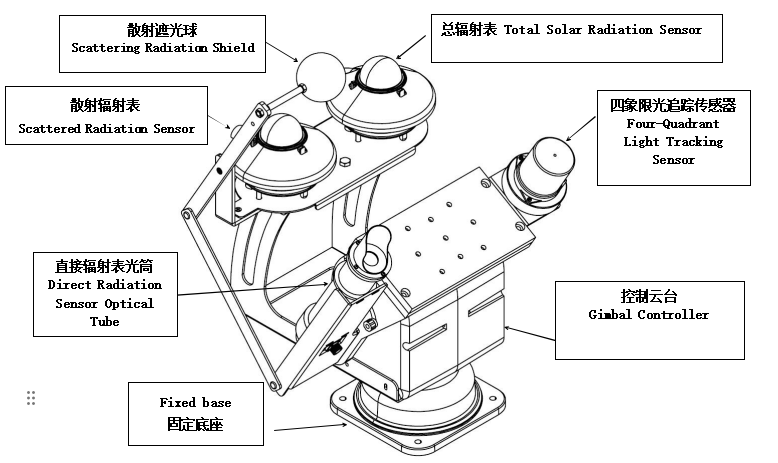

4.1.3 Интеллектуальный фотоэлектрический трекер (NBL-W-ATSRM)

- Двухосевой: горизонталь 0–360°, вертикаль -15°~90°

- Прирост эффективности 20–25% по сравнению с фиксированными креплениями

- Отклик ≤500 мс в облачную погоду с использованием данных радиации в реальном времени

4.1.4 Вспомогательные мониторинговые устройства

- Датчик температуры панелей NiuBoL (NBL-W-PPT): -50℃~100℃, ±0,5℃

- Экологические датчики: мониторинг температуры, влажности, скорости ветра для коррекции данных

4.2 Уровень передачи данных: надёжная высокоэффективная система

4.2.1 Сборщик данных фотоэлектрики NiuBoL

- Поддержка 16 датчиков, отраслевые стандартные протоколы

- Двойная связь 4G + Ethernet для высокой надёжности

4.3 Уровень платформы: интеллектуальная облачная платформа NiuBoL для фотоэлектрики

- Генерация оценочных отчётов и высокоточных прогнозов выработки

- Визуализация состояния станции в реальном времени

4.4 Уровень приложения: многоточечное совместное управление

- Приложение NiuBoL для обслуживания фотоэлектрики: мониторинг в реальном времени (обновление ≤3 с), обработка неисправностей, отчёты по эффективности, управление устройствами

- Веб-терминал: управление станцией, права доступа, центр управления большим экраном для стратегических решений

V. Этапы внедрения

5.1 Установка оборудования: научная планировка и калибровка

- Обследование на месте для планирования размещения датчиков: 10 комплектов на 50 МВт (крупные станции), 1–2 на крышу (распределённые)

- После установки: калибровка с эталонным источником радиации (погрешность ≤±2%), 72-часовой пробный запуск для оптимизации параметров

5.2 Сбор и анализ данных: интеллектуальная добыча ценности

- Датчики собирают каждые 0,1 с, загрузка в облако каждую 1 с

- Синхронизация данных мощности панелей

- Платформа очищает выбросы, интегрирует многопоточные данные, использует анализ временных рядов для выявления закономерностей радиации, строит модель «радиация — мощность» для идентификации неисправностей и уточнения прогнозов

5.3 Поддержка принятия решений: точное управление для прироста эффективности

- Многоуровневые оповещения при аномалиях радиации/мощности и неисправностях оборудования

- Оптимизация трекинга и планов обслуживания на основе отчётов по эффективности

- Передача прогнозов выработки в сеть для планирования поглощения и увеличения доходов

VI. Основные преимущества

- Более надёжные данные: двойное устройство мониторинга, точность ±2% (снижение ошибки на 80% по сравнению с традиционным), поддержка разделения прямой/рассеянной радиации

- Превосходная эффективность: быстрый отклик трекера захватывает на 10% больше света, энергопотребление ниже на 20%

- Более эффективное обслуживание: точность обнаружения неисправностей 95%, эффективность обслуживания в 5 раз выше, снижение затрат >30%

- Полное покрытие: весь жизненный цикл (выбор площадки, строительство, эксплуатация), подходит для новых и модернизации старых станций

VII. Проблемы и снижение рисков

7.1 Проблемы адаптивности: кастомизированная защита

- Пустынная пыль: автоматическая продувка пыли

- Прибрежный солевой туман: антикоррозийное покрытие

- Высотное УФ-излучение: усиленная защита от УФ

7.2 Риски интеграции данных: открытые интерфейсы для бесшовного подключения

- Поддержка Modbus, OPC UA

- Инструменты миграции данных для импорта исторических данных и единого управления

VIII. Цепочка передачи данных и логика управления

Цепочка передачи данных

Передовые устройства → сборщик (предварительная обработка и агрегация) → облако (хранение и анализ) → приложение (отображение) — формируя полный замкнутый цикл.

FAQ

Q1: Применимые сценарии?

A1: Все типы фотоэлектрических станций; поддержка новых строек и модернизации существующих.

Q2: Прирост эффективности и срок окупаемости?

A2: Прирост 10–20%; малые станции окупаются за 1,5–2 года, крупные — за 2–3 года.

Q3: Работа датчиков в дождь/облачность/ночь?

A3: Полностью работоспособны.

Q4: Требуется ли остановка? Срок внедрения?

A4: Модульная установка; простой ≤30 мин на компонент. ≤5 дней для 1 МВт, ~30 дней для 100 МВт+.

Q5: Затраты на обслуживание?

A5: Ежегодная калибровка; механические части обслуживаются раз в 2 года. Годовые затраты: 3–5% от стоимости оборудования.

Итог и перспективы

Решение NiuBoL по мониторингу солнечной радиации и фотоэлектрики решает ключевые болевые точки с помощью четырёх основных технологий, строя полную цепочку: высокоточные передовые устройства, сборщики как узлы, облачная платформа как ядро, многоточечные системы как выход — достигая двойной цели прироста эффективности и снижения затрат.

Проверено на множестве внедрений, обеспечивает прирост эффективности >15% и снижение затрат на обслуживание >35%. В дальнейшем NiuBoL будет интегрировать ИИ и IoT для непрерывных инноваций, выпуская больше решений для поддержки высококачественного развития фотоэлектрической отрасли.
