Датчик мутности воды NBL-ZS-406-S: Для мониторинга станций водоподготовки, принцип рассеянного света, RS-485/4-20 мА

Забудьте о ручном обслуживании и внешних помехах: самоочищающийся онлайн-датчик мутности NiuBoL

Цифровая технология измерения рассеянного света: необслуживаемое высокоточное решение для мониторинга в реальном времени для системных интеграторов

Измерение рассеянного света под углом 90°: Соответствует промышленным оптическим стандартам, обеспечивая сверхвысокое разрешение 0,01 NTU.

Встроенная щетка для автоматической очистки: Полностью решает проблему дрейфа показаний, вызванного налетом и загрязнением оптического окна, снижая затраты на эксплуатацию и обслуживание.

Полностью цифровая интегрированная архитектура: Стандартный выход RS485 Modbus-RTU поддерживает передачу данных на большие расстояния и легко подключается к ПЛК или облачным платформам.

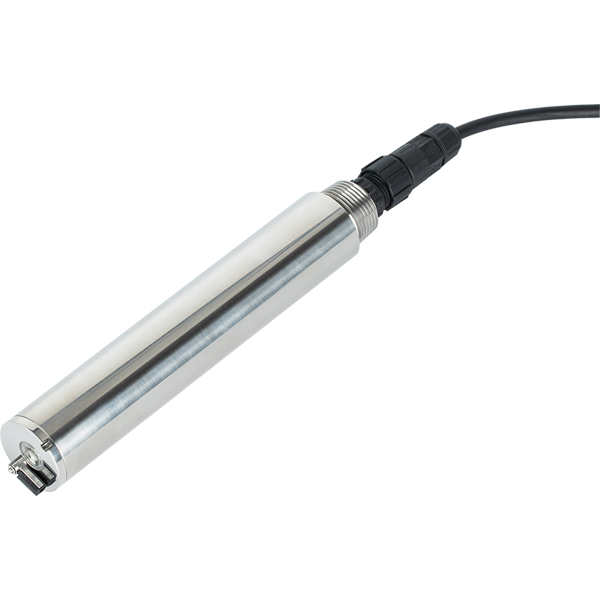

Обзор продукта: Онлайн-датчик мутности NBL-ZS-406-S

В проектах по очистке воды и системах экологического мониторинга стабильность показателей мутности часто определяет успех регулирования процесса. Однако традиционные датчики мутности часто страдают от искажения данных из-за загрязнения оптического окна примесями или помех от внешнего естественного света.

Онлайн-датчик мутности NiuBoL NBL-ZS-406-S — это цифровой интеллектуальный прибор, разработанный специально для решения этих инженерных задач. Он использует проверенный принцип измерения рассеянного света под углом 90° и оснащен инфракрасным светодиодным источником света, который эффективно проникает в воду сложного качества и устойчив к помехам от окружающего света. Что еще более важно, он оснащен эффективным механическим очистителем, который регулярно удаляет микроорганизмы и взвешенные вещества с поверхности измерительного окна. Это гарантирует сохранение лабораторной точности даже на удаленных беспилотных объектах. Для системных интеграторов (SI) это означает снижение частоты сервисного обслуживания и повышение доверия пользователей.

Технические преимущества датчика мутности NBL-ZS-406-S

1. Глубоко оптимизированная структура инфракрасного оптического волокнаСердце NBL-ZS-406-S — инновационная волоконно-оптическая структура. По сравнению с традиционными источниками прямого света, она позволяет более точно контролировать угол расхождения луча, значительно повышая устойчивость датчика к внешним световым помехам. В сочетании с ИК-светодиодом 860 нм это исключает влияние цветности воды, обеспечивая точные значения мутности в пробах любого цвета.

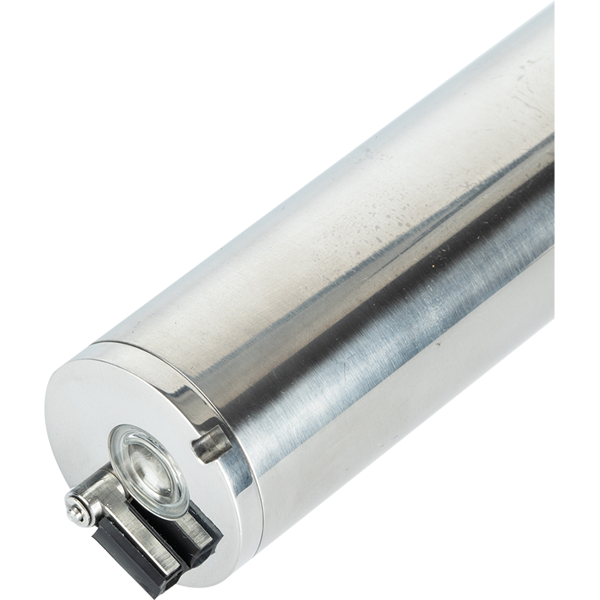

2. Интеллектуальный механизм самоочистки (решение инженерных проблем)При мониторинге сточных вод или систем вторичного водоснабжения образование пленки на оптическом окне является основной причиной отказа датчиков. NiuBoL оснастил эту модель надежной автоматической щеткой. Пользователи могут настроить частоту очистки в зависимости от качества воды на объекте, и механический рычаг будет регулярно очищать окно. Такая конструкция значительно продлевает период безремонтной эксплуатации, что особенно важно для удаленных районов или труднодоступных точек подземных трубопроводов.

3. Автоматическая адаптация диапазона и высокоточная компенсацияДатчик поддерживает несколько диапазонов измерения: от 0–20 NTU до 0–4000 NTU. Встроенный высокоточный датчик температуры Pt1000 обеспечивает полную автоматическую температурную компенсацию. Перед выходом с завода датчик проходит многоточечную нелинейную калибровку, гарантирующую точность в пределах ±3% от показаний (в нижнем диапазоне).

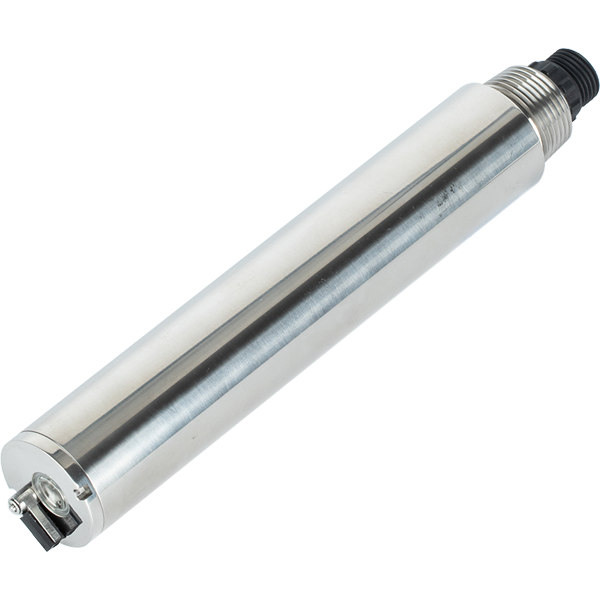

4. Промышленная герметизация корпусаМатериал корпуса: Комбинация ABS-пластика и нержавеющей стали 316L, обеспечивающая баланс прочности и химической стойкости. Степень защиты: Соответствует стандарту IP68, датчик может стабильно работать на глубине до 20 метров без риска протечки. Низкое энергопотребление: Потребляемая мощность составляет всего 0,2 Вт (при 12 В), что делает его идеальным для станций мониторинга на солнечных батареях.

Технические характеристики датчика NBL-ZS-406-S

Сферы применения датчика NBL-ZS-406-S

• Мониторинг городских водопроводных станций: Установка на этапах предварительной и последующей фильтрации для контроля соответствия питьевой воды гигиеническим стандартам.

• Контроль процессов на очистных сооружениях: Мониторинг взвешенных веществ на выходе из вторичных отстойников для предотвращения выноса ила и оптимизации дозирования реагентов.

• Экологический мониторинг поверхностных вод: Использование на гидропостах и в местах сброса сточных вод для круглосуточного контроля качества через сеть RS485.

• Системы оборотного охлаждения: Контроль воды в градирнях для предотвращения образования накипи и коррозии теплообменников.

Руководство по установке и подключению

Рекомендации по монтажу

Для достижения наилучших результатов измерения соблюдайте следующие дистанции при установке:

• Расстояние до стенки: Датчик должен находиться на расстоянии не менее 5 см от стенки емкости или трубы.

• Расстояние до дна: Передняя часть датчика должна быть минимум в 10 см от дна, чтобы избежать влияния донных отложений.

• Направление установки: Рекомендуется погружная установка. Убедитесь, что поток воды может уносить крупные частицы, это повысит эффективность работы щетки.

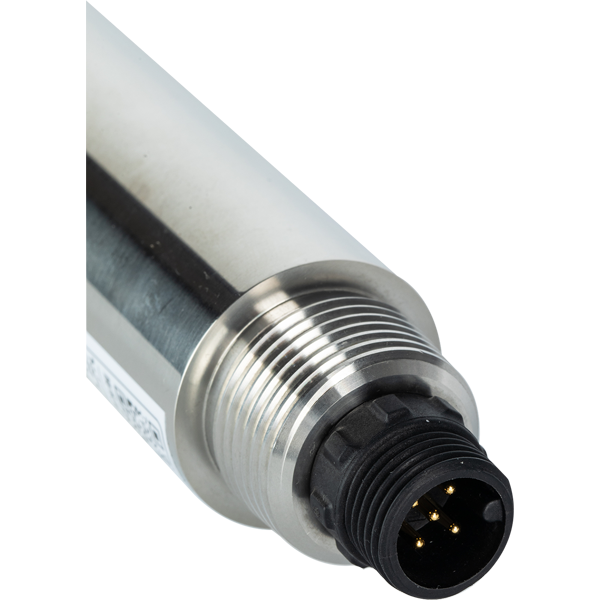

Электрическое подключение

NBL-ZS-406-S использует стандартную цифровую маркировку проводов:

• Красный: Питание «+» (12–24 В DC)

• Черный: Общий (GND)

• Синий: RS485-A

• Белый: RS485-B

Примечание: Перед подключением убедитесь, что напряжение питания находится в пределах 12–24 В. Подключение высокого напряжения строго запрещено. Места соединений должны быть герметизированы.

Часто задаваемые вопросы (FAQ)

В1: Каков срок службы очищающей щетки? Можно ли её заменить?

О: Щетка изготовлена из износостойкого материала и служит более 12 месяцев в нормальных условиях. Головка щетки является заменяемой деталью.

В2: Можно ли измерять мутность морской воды?

О: Да. Материалы (316L и ABS) устойчивы к коррозии. Однако в соленой среде рекомендуется чаще проверять датчик на предмет биологического обрастания.

В3: Поддерживает ли датчик аналоговый выход 4-20 мА?

О: Стандартная версия имеет выход RS485. Опционально на заводе может быть установлена поддержка 4-20 мА.

В4: Почему показания сильно колеблются?

О: Обычно это связано с пузырьками воздуха в воде или слишком близким расположением к стенке (отражение света). Попробуйте изменить угол установки.

В5: В чем преимущество цифровых датчиков?

О: Высокая помехоустойчивость и возможность передачи сигнала на расстояние до 1000 метров. Также возможна удаленная калибровка.

В6: Как провести калибровку на месте?

О: Используйте дистиллированную воду (нулевая точка) и стандартный раствор Формазина. Настройка производится через ПО NiuBoL или командами Modbus.

В7: Действительно ли защита соответствует IP68?

О: Да, датчик прошел 72-часовые испытания под давлением, что гарантирует герметичность на глубине до 20 метров.

В8: Можно ли использовать его зимой?

О: Рабочий диапазон 0–60°C. Пока вода не замерзла, датчик работает. При хранении на морозе (ниже -5°C) необходимо слить всю воду.

Заключение эксперта и рекомендации

NiuBoL NBL-ZS-406-S стал стандартом для многих проектов мониторинга качества воды благодаря системе самоочистки и стабильному протоколу передачи данных. Принцип «установил и забыл» экономит средства на обслуживании и повышает надежность системы.

Если вы ищете экономичное и надежное решение для тендера или проекта по очистке воды, свяжитесь с нами для получения карты регистров Modbus и выгодного предложения!
