Онлайн датчик общей жёсткости NBL-TH-406 RS485 Modbus-RTU: Мониторинг подпиточной воды промышленных котлов

Мониторинг в реальном времени концентрации кальция и магния, обеспечивающий безопасность промышленной водоподготовки: Цифровое решение NiuBoL по мониторингу общей жёсткости

Патентованная технология электрода преодолевает bottleneck срока службы, обеспечивая эффективный, экономичный и точный автоматизированный анализ жёсткости

Патентованный селективный ионный электрод: На основе микропористого солевого моста и конструкции просачивания под давлением система опорного электрода исключительно стабильна, значительно увеличивая срок службы датчика.

Цифровой выход высокой точности: Нативная поддержка протокола RS485 Modbus-RTU, бесшовное подключение к системам PLC и DCS с высокой помехозащищённостью.

Полная адаптация к окружающей среде: Защита IP68 высокого уровня со встроенной автоматической температурной компенсацией (Pt1000), обеспечивающая стабильные показания в сложных промышленных условиях.

Обзор продукта: Онлайн-датчик общей жёсткости NBL-TH-406

В эксплуатации промышленных котлов, защите мембран обратного осмоса и управлении оборотной охлаждающей водой колебания общей жёсткости (Total Hardness) являются основной причиной накипи на оборудовании, снижения эффективности теплообмена и даже аварий. Хотя традиционные лабораторные методы титрования точны, они не могут обеспечить реакцию в реальном времени, а обычные промышленные электроды часто сталкиваются с дилеммой короткого срока службы и большого дрейфа данных.

Раздельный онлайн-датчик общей жёсткости NiuBoL NBL-TH-406 использует патентованную технологию селективного электрода по ионам кальция и магния на основе PVC-мембраны. Его уникальная конструкция позволяет внутреннему раствору опорного электрода просачиваться в следовых количествах под давлением, эффективно предотвращая отравление электрода и закупорку солевого моста. Этот датчик не только предоставляет интеграторам систем точные данные с разрешением 0,1 мг/л, но и превращает сложный химический анализ в легко управляемый промышленный поток данных благодаря цифровой интеграции. Это идеальный компонент для автоматизированного контроля качества промышленной воды.

Технические преимущества онлайн-датчика общей жёсткости NBL-TH-406

1. Патентованная структура электрода: Основание долгосрочной стабильности

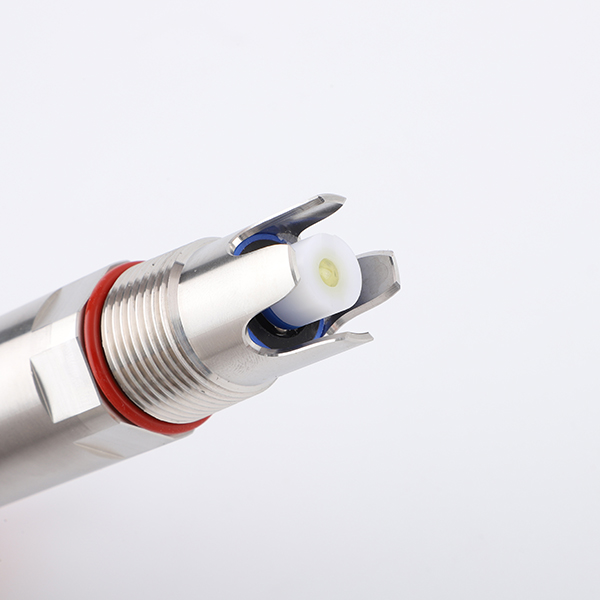

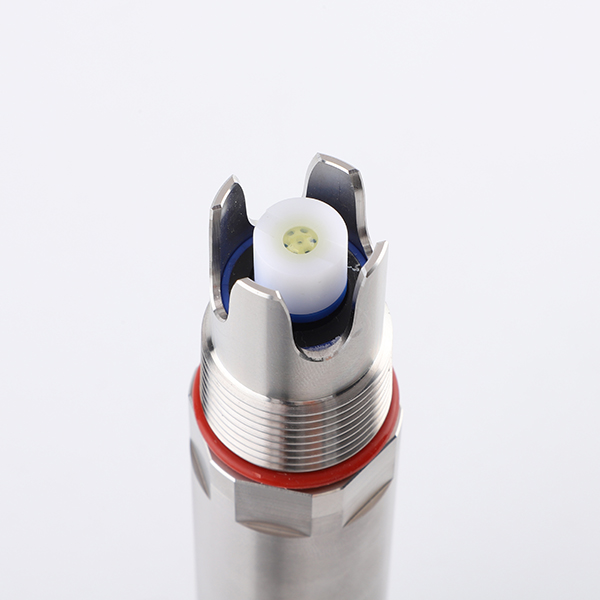

   Основная конкурентоспособность NBL-TH-406 заключается в патентованной системе селективного электрода по ионам кальция и магния. В отличие от обычных промышленных электродов, его внутренний опорный раствор медленно просачивается через микропористый солевой мост под давлением не менее 100 кПа. Этот активный механизм микро-просачивания обеспечивает высоко стабильный потенциал жидкостного соединения электрода, эффективно сопротивляясь загрязнению внешней водой даже в напорных трубопроводах, благодаря чему срок службы электрода значительно превышает аналогичные продукты на рынке.

2. Цифровая интеграция: RS485 и протокол Modbus
   В ответ на потребности современного промышленного IoT NiuBoL интегрирует сложные схемы обработки сигнала внутри датчика. Он напрямую выдаёт оцифрованные сигналы RS485 с использованием универсального протокола Modbus-RTU. Это не только означает, что расстояние передачи сигнала может достигать нескольких километров без затухания, но и устраняет затраты на дорогие преобразователи, позволяя инженерным подрядчикам быстро подключить его к промышленным компьютерам управления, безбумажным регистраторам или сенсорным экранам.

3. Точная автоматическая температурная компенсация (ATC)
   Измерение жёсткости воды значительно зависит от изменений температуры. NBL-TH-406 оснащён встроенным высокоточным датчиком температуры Pt1000, который в реальном времени определяет температуру воды и выполняет алгоритмическую компенсацию. Независимо от того, высокотемпературная оборотная вода летом или подпиточная вода зимой, датчик автоматически фиксирует истинное значение концентрации CaCO₃ с временем отклика T90 менее 60 секунд.

4. Прочная промышленная герметизация и защита
   Разнообразие материалов: Предлагаются два варианта — POM/ABS (Тип A) и POM/нержавеющая сталь 316L (Тип S) — для адаптации к средам от обычной поверхностной воды до промышленных сточных вод с определённой коррозионной активностью.
   Высокий класс защиты: Достигает степени IP68, поддерживает глубоководную установку и условия давления в трубопроводах (≤0,2 МПа), полностью соответствуя строгим требованиям наружных и промышленных объектов.

Технические характеристики онлайн-датчика общей жёсткости NBL-TH-406

Отраслевые сценарии применения онлайн-датчика общей жёсткости NBL-TH-406

• Мониторинг подпиточной воды промышленных котлов: Мониторинг в реальном времени общей жёсткости на этапах умягчения воды для предотвращения попадания недостаточно обработанной жёсткой воды в котёл и образования накипи, значительно повышая тепловую эффективность и снижая частоту обслуживания.

• Предварительная обработка систем обратного осмоса (RO): Мониторинг в реальном времени жёсткости воды на входе для предоставления цифровой основы дозированию ингибиторов накипи и эффективного продления срока службы мембран обратного осмоса.

• Контроль качества оборотной охлаждающей воды: Мониторинг концентрации ионов кальция и магния в циркулирующей воде градирен для предотвращения закупорки трубопроводов из-за чрезмерно высокой жёсткости вследствие испарения воды.

• Экологический мониторинг и проекты водоподготовки: Используется как цифровой модуль мониторинга качества воды на станциях очистки сточных вод и станциях мониторинга поверхностных вод для обеспечения соответствия очищенной воды стандартам повторного использования в конкретных отраслях.

Руководство по установке и подключению онлайн-датчика общей жёсткости NBL-TH-406

Рекомендации по физической установке

Для обеспечения нормальной циркуляции внутреннего опорного раствора и автоматического удаления пузырьков воздуха строго соблюдайте следующие требования к физической установке:

• Без переворота: Датчик никогда не должен устанавливаться горизонтально или вверх ногами.

• Угол наклона: При установке необходимо сохранять наклон не менее 15°.

• Выбор положения: Убедитесь, что чувствительная поверхность электрода полностью погружена в измеряемую воду и находится в зоне стабильного потока без сильного механического воздействия.

Инструкции по электрическому подключению

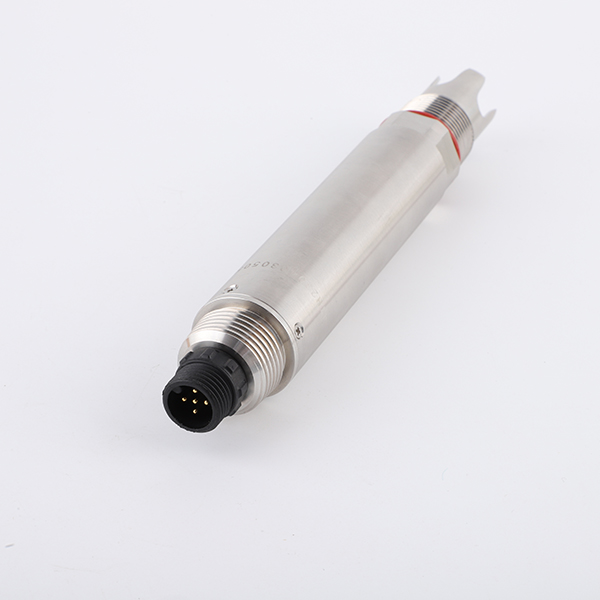

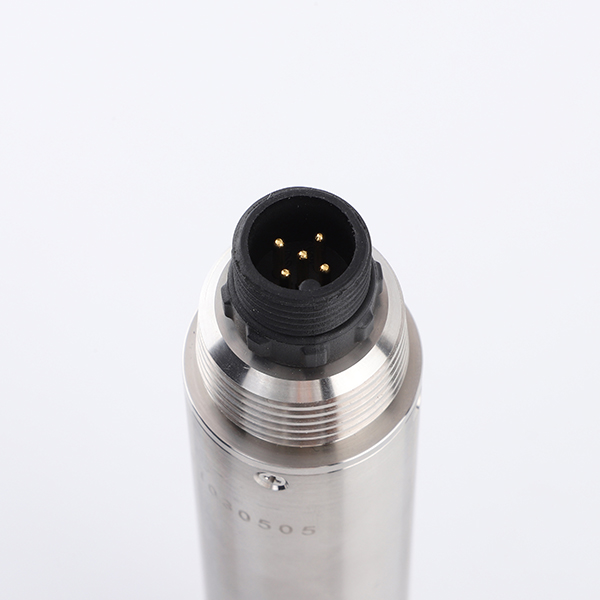

NBL-TH-406 использует 5-жильный экранированный витой кабель для обеспечения отличной защиты от электромагнитных помех:

• Красный провод: Плюс питания (12～24 В постоянного тока)

• Чёрный провод: Минус питания (GND)

• Синий провод: RS485-A

• Белый провод: RS485-B

• Жёлтый провод: Выход тока (опциональная функция; при отключении изолировать и оставить неподключённым)

Инженерный совет: Из-за влажных условий промышленных объектов все точки подключения должны пройти гидроизоляционную обработку. Перед подачей питания дважды проверьте порядок проводов, чтобы избежать обратного подключения, которое может повредить прецизионные электронные компоненты.

Часто задаваемые вопросы (FAQ)

Q1: Какой принцип измерения используется в датчике общей жёсткости NiuBoL?

A: Применяется метод селективного электрода по ионам кальция и магния (ISE). Датчик регистрирует изменения потенциала ионов кальция и магния в воде через PVC-мембрану и преобразует их в концентрацию общей жёсткости. Преимущества: быстрый отклик и отсутствие необходимости в химических реагентах.

Q2: Почему датчик требует 48-часовой активации?

A: При сухом хранении PVC-чувствительная мембрана электрода находится в неактивном состоянии. Перед первым использованием необходимо включить питание и замочить датчик в водопроводной воде на 48 часов для полного смачивания мембраны и достижения ионного обменного равновесия, что гарантирует точность показаний.

Q3: Требует ли датчик частого обслуживания?

A: Обслуживание минимально. Регулярно проверяйте наличие пленки или осадка на измерительном конце и промывайте дистиллированной водой. При отклонении показаний достаточно выполнить простую двухточечную калибровку согласно инструкциям в приложении.

Q4: Каков срок службы электрода?

A: Основной электрод данного продукта является расходным материалом. Благодаря патентованной технологии микропористого солевого моста с просачиванием срок службы электрода при нормальной эксплуатации обычно значительно превышает аналогичные промышленные электроды. Мы предоставляем гарантию на электрод 6 месяцев.

Q5: Может ли он измерять высококонцентрированные или сильно кислотно-щелочные среды?

A: Верхний предел диапазона датчика — 1000 мг/л, применимый диапазон pH — 4～10. Превышение этих значений может повредить чувствительную мембрану или привести к сбою измерения.

Q6: Что вызывает нестабильность показаний?

A: Проверьте: 1. Установлен ли датчик с наклоном 15° (скопление пузырьков воздуха будет мешать показаниям); 2. Достаточно ли времени активации; 3. Нет ли влаги или плохого контакта в точках подключения.

Q7: На какое расстояние может передаваться сигнал RS485 датчика NBL-TH-406?

A: При использовании качественной экранированной витой пары теоретическая дальность передачи RS485 может достигать 1200 метров, что очень удобно для централизованного мониторинга на крупных предприятиях.

Q8: Если электрод вышел из строя, нужно ли менять весь датчик?

A: Нет. Датчик имеет раздельную конструкцию. При исчерпании ресурса электрода достаточно заменить только переднюю часть электрода, что не только экологично, но и значительно экономит затраты на последующее обслуживание.

Экспертное заключение и рекомендации по инженерной интеграции

Онлайн-датчик общей жёсткости NiuBoL NBL-TH-406 — отличный выбор в области промышленного мониторинга качества воды, сочетающий высокие характеристики и экономичность. Благодаря патентованной технологии просачивания под давлением он успешно решает проблему «отравления» селективных ионных электродов на промышленных объектах.

Если вы проектируете систему автоматического дозирования или платформу раннего предупреждения для котловой воды, или вам нужны подробности конкретного набора команд Modbus, немедленно свяжитесь с нашими техническими специалистами. Мы предоставляем не только датчики, но и готовые решения по подключению промышленного IoT, чтобы ваш проект быстро вышел в эксплуатацию и работал стабильно в течение длительного времени!

Техническая спецификация онлайн-датчика общей жёсткости NBL-TH-406
