Самоочищающийся онлайн датчик концентрации ила NBL-MLSS-408-S: Онлайн-анализатор взвешенных веществ

Глубокий и точный мониторинг: Самоочищающийся онлайн-датчик концентрации ила NBL-MLSS-408-S компании NiuBoL

— Технология рассеянного света высокой точности, стабильный выбор для суровых промышленных условий

В процессах очистки сточных вод (таких как метод активного ила) мониторинг концентрации ила (MLSS) в реальном времени и с высокой точностью является ядром обеспечения стабильной работы биохимической системы. Однако традиционные датчики часто вызывают искажение данных из-за обрастания биоплёнкой на окне, оптических помех и частого обслуживания.

NBL-MLSS-408-S компании NiuBoL — это промышленный датчик, объединяющий технологию обнаружения рассеянного света и интеллектуальную функцию самоочистки. Мы предоставляем не только инструмент измерения, но и безобслуживаемое, долговечное и легко интегрируемое цифровое решение по качеству воды для системных интеграторов и инженерно-строительных подрядчиков.

Интеллектуальная самоочистка: Стандартная механическая щётка очистки полностью решает проблему накипи и биологического обрастания оптического окна.

Коррозионная стойкость промышленного уровня: Используется корпус из нержавеющей стали 316L и оптический путь из чистого кварца, адаптирующийся к различным сложным качествам воды.

Цифровая интеграция: Стандартный протокол Modbus RTU обеспечивает бесшовное подключение к ПЛК, DCS и различным облачным IoT-платформам.

Обзор онлайн-датчика концентрации ила NBL-MLSS-408-S

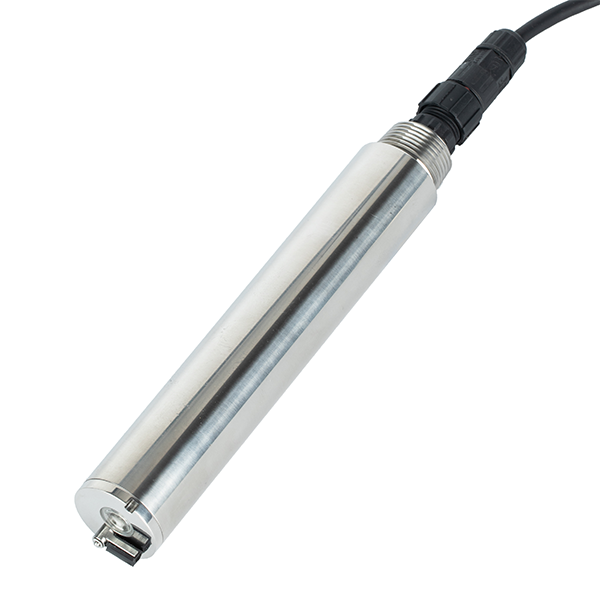

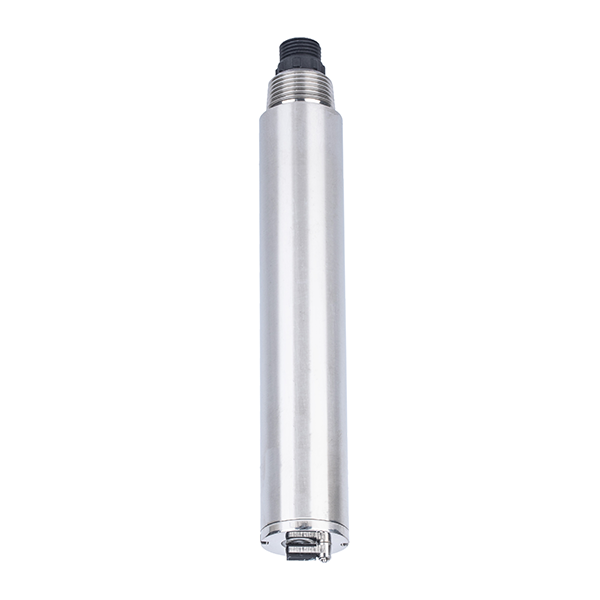

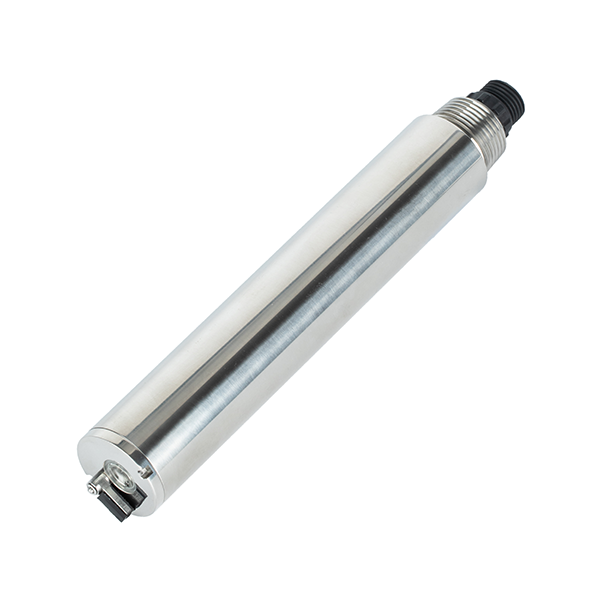

Онлайн-датчик концентрации ила NBL-MLSS-408-S компании NiuBoL представляет промышленный стандарт современного мониторинга качества воды. Основанный на принципе инфракрасного рассеянного света под углом 90°, датчик эффективно фильтрует влияние цвета пробы воды на результаты измерения. Его интегрированная конструкция высоко объединяет оптический передатчик, приёмник, обработку сигнала, компенсацию температуры и модули преобразования данных, напрямую выдавая стандартные цифровые сигналы RS485 или аналоговые сигналы 4-20 мА.

Для инженерно-строительных подрядчиков ценность NBL-MLSS-408-S заключается в инженерном удобстве «установил и работает». Он может быть напрямую подключён к центральной системе управления без дорогой вторичной конверсии контроллера, значительно снижая общую стоимость владения системой (TCO) и трудозатраты на последующую эксплуатацию и обслуживание.

Основные технические преимущества

1. Отличная оптическая помехозащищённость и стабильность
   Датчик использует инфракрасный светодиодный источник света 860 нм. По сравнению с источниками видимого света, инфракрасный свет обладает более сильной проникающей способностью в сложных пробах воды и может эффективно избежать влияния окружающего видимого света на показания измерений. В сочетании с конструкцией оптического пути из чистого кварца это гарантирует, что оптический путь не пожелтеет и не деградирует при длительной эксплуатации, а точность измерения остаётся постоянной.

2. Патентованная технология автоматической очистки, решающая болевые точки эксплуатации и обслуживания

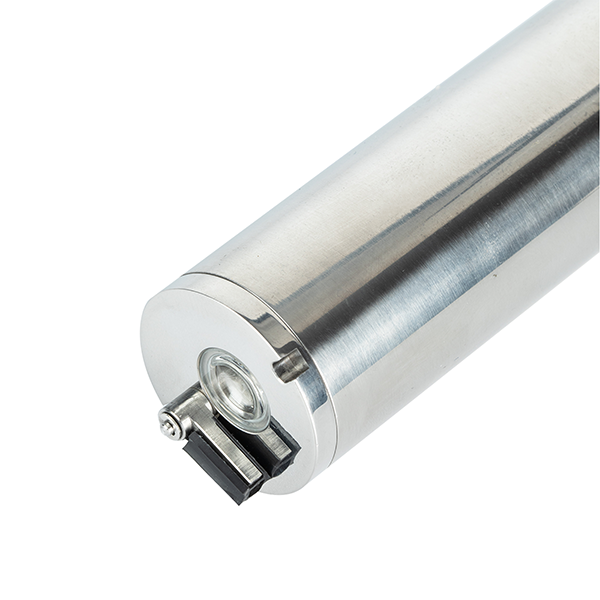

   В сценариях, таких как мониторинг возвратного ила на очистных сооружениях, поверхность датчика очень подвержена обрастанию биоплёнкой. Для этого NiuBoL оснастила датчик встроенной моторной щёткой очистки. Пользователи могут настраивать частоту очистки, и механическая щётка регулярно удаляет отложения с оптического окна. Эта конструкция повышает цикл ручной очистки с «одного раза в неделю» до «инспекции один раз в шесть месяцев», значительно оптимизируя распределение трудовых ресурсов.

3. Точная алгоритмическая обработка и компенсация температуры
   Внутри датчика интегрирован высокопроизводительный микропроцессор, поддерживающий двухточечную калибровку и алгоритм линеаризации. Он обеспечивает хорошую линейную реакцию при больших различиях в однородности ила. Одновременно встроенная система автоматической компенсации температуры Pt1000 устраняет изменения показателя преломления жидкости, вызванные колебаниями температуры воды, гарантируя стабильность и надёжность данных в диапазоне 0～60℃.

4. Предельные промышленные стандарты защиты
   Датчик изготовлен из нержавеющей стали 316L с прецизионной обработкой и имеет степень защиты IP68. Специальный процесс герметизации позволяет ему стабильно работать в течение длительного времени на глубине воды до 20 метров, не боясь высоко-влажных и сильно коррозионных условий насосных станций или аэротенков.

5. Гибкий протокол связи и бесшовная интеграция
   Поддерживается стандартный протокол Modbus RTU (RS485). Для системных интеграторов это означает крайне низкие затраты на разработку. Датчик поддерживает широкодиапазонное питание 12～24V DC и легко адаптируется к системам солнечного питания или заводским источникам питания.

Технические характеристики производительности онлайн-датчика концентрации ила NBL-MLSS-408-S

Типичные сценарии применения онлайн-датчика концентрации ила NBL-MLSS-408-S

• Муниципальные очистные сооружения сточных вод: Используется для мониторинга концентрации ила в аэротенках, контроля концентрации возвратного ила во вторичных отстойниках и мониторинга общих взвешенных веществ на выходе.

• Очистка промышленных сточных вод: В процессах очистки высококонцентрированных сточных вод, таких как целлюлозно-бумажное производство, печать и крашение, кожевенное производство, мониторинг в реальном времени дозирования химикатов для оптимизации эффективности обезвоживания ила.

• Мониторинг рек и озёр: В составе экологических буёв или береговых станций, захват в реальном времени внезапных изменений мутности воды и взвешенных веществ.

• Питьевая вода и повторное использование очищенной воды: Мониторинг концентрации ила во время обратной промывки фильтров и качества предварительной обработки регенерированной воды для предотвращения загрязнения мембранных модулей ниже по потоку.

Установка и электрическое подключение онлайн-датчика концентрации ила NBL-MLSS-408-S

Инженерные рекомендации по установке

• Пространственная компоновка: Чтобы поле измерения не подвергалось влиянию отражения от стен, убедитесь, что измерительный конец датчика находится на расстоянии более 5 см от боковой стенки бассейна и более 10 см от дна.

• Форма установки: Рекомендуется использовать кронштейн 3/4 NPT для погружной установки. Датчик должен быть направлен вертикально вниз или под определённым углом к направлению потока, чтобы избежать скопления пузырьков воздуха на измерительном окне.

Инструкции по подключению проводов

Датчики NiuBoL используют 5-жильный высококачественный экранированный провод со следующим определением подключения:

• Красный провод: Положительный полюс питания (12～24 В DC)

• Чёрный провод: Отрицательный полюс питания (GND)

• Синий провод: RS485-A

• Белый провод: RS485-B

• Жёлтый провод: Выход тока (4-20 мА, для опциональных аксессуаров)

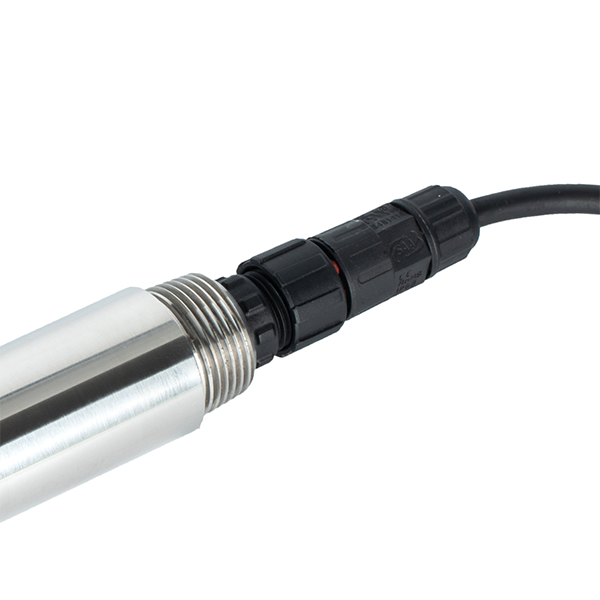

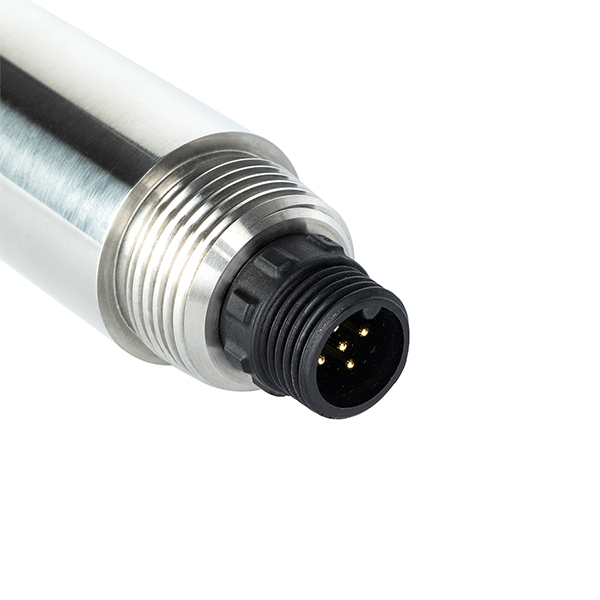

Совет эксперта: Интерфейс датчика использует водонепроницаемый разъём M16. При строительстве на открытом воздухе все точки подключения на объекте должны пройти вторичную водонепроницаемую герметизацию (например, с помощью водонепроницаемых распределительных коробок или термоусадочных трубок), чтобы предотвратить проникновение влаги в устройство вдоль кабеля.

FAQ

Q1: Можно ли вручную управлять щёткой очистки NBL-MLSS-408-S?

О: Да. Через команды Modbus пользователи могут изменить интервал автоматической очистки или отправить специальные команды для выполнения принудительной одиночной очистки, обеспечивая гибкую работу в особых условиях.

Q2: Подходит ли материал 316L для сред с сильными кислотами и щелочами?

О: 316L обладает отличной общей коррозионной стойкостью и подходит для муниципальных сточных вод и большинства промышленных сточных вод. Если речь идёт об очень высоких концентрациях сильных кислот или сильных окислителей (например, сточные воды от кислотной очистки), пожалуйста, обратитесь в техническую службу NiuBoL для консультации по индивидуальным решениям из титанового сплава или полностью пластикового корпуса.

Q3: Что делать, если значение концентрации, отображаемое датчиком, отличается от лабораторного метода высушивания?

О: Измерение концентрации ила зависит от формы частиц, цвета и однородности. Рекомендуется отбирать пробы на месте установки и использовать лабораторные данные в качестве стандартного образца для выполнения «калибровки наклона» датчика, чтобы добиться высокой степени согласованности.

Q4: Можно ли одновременно использовать 4-20 мА и RS485?

О: NBL-MLSS-408-S поддерживает вывод RS485. 4-20 мА — это опциональный модуль. Если требуется одновременный вывод обоих сигналов, пожалуйста, укажите это при заказе.

Q5: Что делать, если измерительное окно датчика поцарапано?

О: Наше окно изготовлено из высокотвёрдого чистого кварцевого стекла. При нормальной эксплуатации щётка очистки не вызывает царапин. Если окно сильно повреждено внешней силой и это влияет на светопропускание, оптический компонент необходимо вернуть на завод для замены.

Q6: Какова максимальная длина удлинения кабеля?

О: В режиме связи RS485 с экранированной витой парой расстояние передачи может превышать 1000 метров. Однако при передаче на большие расстояния обращайте внимание на падение напряжения питания. Рекомендуется добавить питание на удалённом конце при расстояниях более 200 метров.

Q7: Почему выбирают инфракрасный свет вместо синего или белого?

О: Сточные воды обычно имеют цвет (например, вода от печати и крашения). Инфракрасный свет имеет крайне низкую чувствительность к цвету, обеспечивая измерение именно концентрации частиц, а не глубины цвета воды, что даёт более высокую стабильность.

Q8: Не замёрзнет ли и не сломается ли устройство при наружном использовании зимой на севере?

О: Пока головка датчика погружена в воду (вода не замерзает), его рабочий диапазон температур составляет 0～60℃ и он может работать нормально. Однако после выключения или демонтажа его следует хранить в среде -5～65℃, чтобы предотвратить воздействие экстремально низких температур на внутренние схемы.

Заключение: Почему опытные интеграторы выбирают NiuBoL?

В промышленной цепочке IoT точность данных берёт начало от воспринимающей способности датчиков нижнего уровня. NBL-MLSS-408-S компании NiuBoL — это не просто измерительный прибор, а кристаллизация многолетнего глубокого опыта компании в отрасли охраны окружающей среды. Благодаря прочному оборудованию, интеллектуальным алгоритмам самоочистки и открытым протоколам интеграции он помогает вашим проектам по-настоящему реализовать интеллектуальное обновление.

Ищете ли вы экономичное и высокопроизводительное решение MLSS для какого-либо тендера по очистке сточных вод? Немедленно свяжитесь с профессиональными инженерами-консультантами NiuBoL, чтобы получить подробные протоколы и коммерческие предложения по проектным решениям.

Техническая документация самоочищающегося онлайн-датчика концентрации ила NBL-MLSS-408-S

NBL-MLSS-408-S Self-Cleaning Online Sludge Concentration Sensor.pdf
