Выбор анализатора качества воды для мониторинга хлора, pH, ХПК и многопараметрического мониторинга

Анализатор качества воды в промышленном проекте не является лабораторным аксессуаром. Это уровень измерения, который соединяет химию, автоматизацию, отчетность о соответствии и планирование технического обслуживания. Покупателю обычно необходимо ответить на несколько вопросов, прежде чем отправить запрос: какие параметры являются обязательными, могут ли онлайн-измерения заменить ручную проверку для текущего контроля, как прибор взаимодействует с существующей платформой и как операторы будут обслуживать электроды, реагенты или оптические окна после установки.

Измерение остаточного хлора электродным методом и NiuBoL Обе системы онлайн-мониторинга качества воды важны для выбора анализатора. Полный проект может включать в себя центр мониторинга, блок передачи, микростанцию ​​и датчики. Следующее руководство посвящено выбору комплекта анализаторов качества воды для питьевой воды, промышленной водоочистки, станций поверхностного водоснабжения и распределенных сетей водоснабжения.

Начните с цели мониторинга

Первое решение заключается в том, контролирует ли проект процесс, проверяет сброс, защищает источник воды или создает долгосрочную экологическую базу данных. Остаточный хлор отбирается для контроля дезинфекции и безопасности питьевой воды. Уровень pH выбирается там, где важны нейтрализация, риск коррозии или стабильность биологической обработки. ХПК выбирается там, где необходимо отслеживать органическое загрязнение и нагрузку на очистку сточных вод. Проводимость выбирается для определения солености, изменения растворенных ионов, обнаружения утечек и классификации технологической воды. Многопараметрический анализатор выбирают, когда операторам необходимо несколько индикаторов в одной станции, а не отдельные показания.

Для системных интеграторов практичный пакет анализатора должен поддерживать стабильный выходной сигнал, четкие интервалы технического обслуживания, подходящее установочное оборудование и совместимость данных с платформой клиента. Одно портативное устройство считывания может быть полезно во время визитов в сервисный центр, но онлайн-проекты требуют повторяемости измерений и удаленной доступности данных.

Где находится анализатор в системе

Типичная архитектура онлайн-анализатора включает в себя полевые датчики, контроллер или преобразователь, источник питания, путь потока пробы или погружной кронштейн, оборудование для сбора данных и удаленную платформу. Анализатор качества воды не работает в одиночку; он становится интерфейсной единицей измерения станции. В зависимости от цели мониторинга он может быть установлен на входе, выходе, резервуаре-хранилище, обводе трубопровода, участке реки, водохранилище или пруду для разведения рыбы.

Совместимость связи и протоколов

RS485/Modbus RTU широко используется, поскольку позволяет нескольким датчикам использовать одну шину, поддерживает промышленную проводку на большие расстояния и может быть прочитан PLC, RTU, промышленные компьютеры и шлюзы Интернета вещей. Для пакета анализатора качества воды интегратор должен подтвердить настройку подчиненного адреса, скорость передачи данных, четность, карту регистров, масштабирование значений, регистры сигналов тревоги и возможность контроллера опрашивать несколько параметров без конфликта данных. Там, где существующее оборудование использует аналоговые входы, выход 4–20 мА можно оставить в качестве вторичного пути.

Технические параметры для справки по закупкам

Путь выбора по параметру

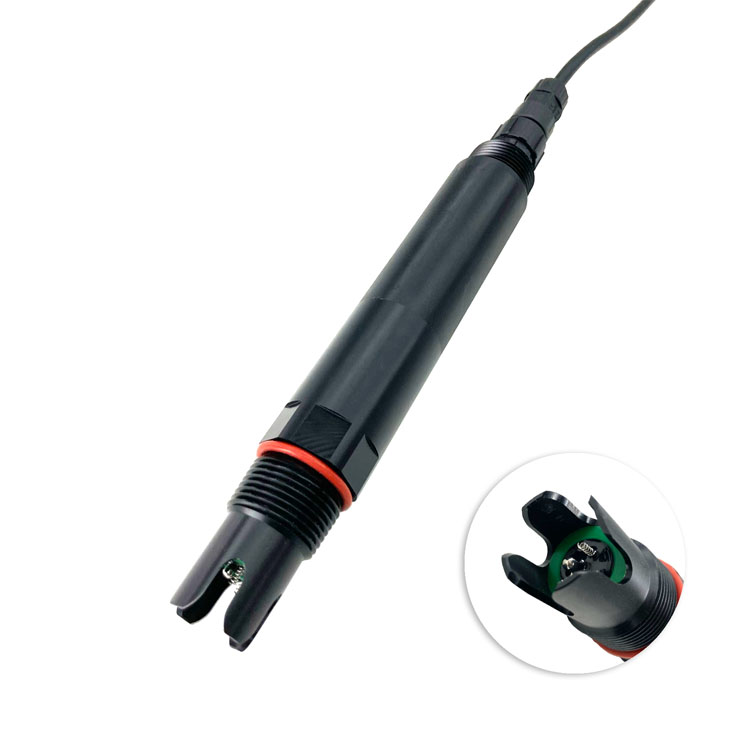

Для мониторинга хлора укажите, требуется ли свободный хлор или общий хлор. В электродном методе, описанном в материале, используется ток электрохимической реакции при фиксированном напряжении; ток пропорционален концентрации хлора. Он подходит для онлайн-контроля тенденций, когда предпочтительна работа без реагентов или с минимальными эксплуатационными расходами. Для проектов по дезинфекции питьевой воды и дезинфекции проверьте диапазон pH, температурную компенсацию, метод калибровки и устранение помех.

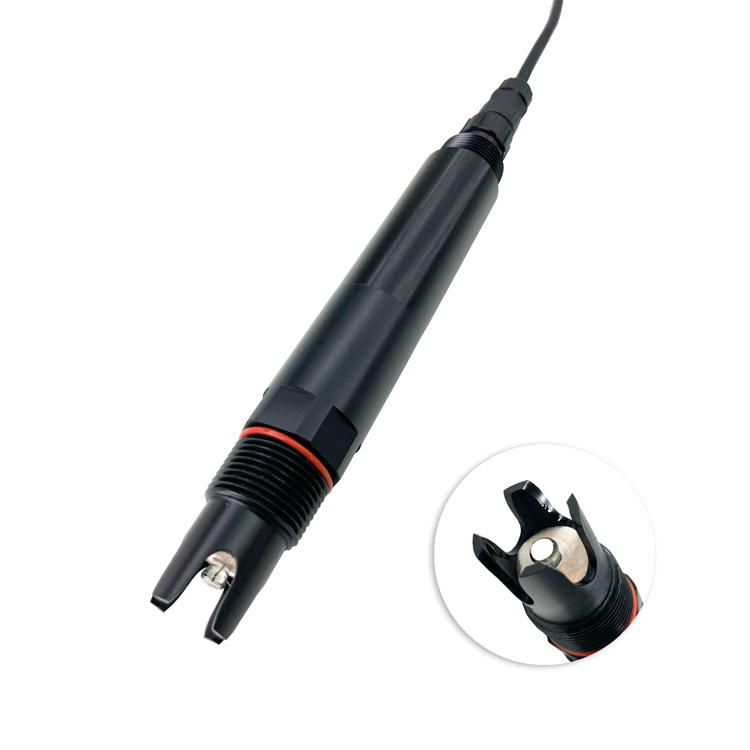

Что касается pH и проводимости, обратите внимание на долговечность электрода, глубину установки, условия потока и доступ для очистки. В случае ХПК подтвердите, содержат ли сточные воды взвешенные вещества, красители, масло или химические вещества, которые могут повлиять на оптические показания. Для многопараметрических станций выберите контроллер, который может собирать данные о pH, мутности, температуре, проводимости, уровне воды, аммиачном азоте, ХПК, растворенном кислороде, скорости потока, расходе и содержании нефти в воде в соответствии с объемом проекта.

Сценарии применения для инженерных проектов

Мониторинг дезинфекции питьевой воды

Задача сайта: Оператор должен подтвердить наличие остатков дезинфицирующего средства, избегая при этом отложенных записей вручную.

Схема интеграции системы: Используйте мониторинг остаточного хлора, pH и температуры, подключенный к локальному контроллеру и удаленной платформе.

Пользовательское значение: Установка постоянно получает доказательства эффективности дезинфекции и более быстрого реагирования на ненормальные дозировки.

Контроль промышленной технологической воды

Задача сайта: Химический состав воды влияет на коррозию, образование накипи, качество продукции и срок службы оборудования.

Схема интеграции системы: Установите датчики pH, проводимости и температуры в ключевых точках процесса с помощью связи RS485.

Пользовательское значение: Бригады технического обслуживания могут выявить отклонения и нарушения технологического процесса до того, как произойдет повреждение оборудования.

Проверка предприятия по очистке сточных вод

Задача сайта: ХПК, pH и проводимость могут меняться в зависимости от графика производства и нагрузки на очистку.

Схема интеграции системы: Объедините онлайн-датчики ХПК, pH и проводимости с хранилищем данных и порогами сигнализации.

Пользовательское значение: Клиент получает отслеживаемый отчет о выписке для проверки эксплуатации и соответствия требованиям.

Станция качества поверхностных вод

Задача сайта: Некоторые параметры необходимо отслеживать в течение нескольких месяцев, часто в уличных шкафах или на плавучих платформах.

Схема интеграции системы: Используйте многопараметрический пакет с датчиками качества воды, сбором данных, солнечной энергией, если необходимо, и удаленной загрузкой.

Пользовательское значение: Менеджеры по охране окружающей среды могут сравнивать тенденции в разных местах без постоянных посещений вручную.

Примечания по системной интеграции

Перед установкой проверьте расход воды, репрезентативность пробы, давление, температуру, наличие взвешенных твердых частиц, риск загрязнения и доступ для обслуживания. Для электродных анализаторов калибровка и очистка должны быть частью плана технического обслуживания. При использовании оптических анализаторов избегайте образования пузырьков и сильного загрязнения поверхности. Для сетей Modbus назначьте адреса в листе ввода в эксплуатацию и запишите скорость передачи данных, карту регистров и преобразование технических единиц.

Для приобретения запросите техническое описание, руководство пользователя, схему подключения, документ протокола Modbus, рекомендации по калибровочному решению, информацию о запасном электроде или мембране, а также аксессуары для установки. Это делает предложение сопоставимым между поставщиками и уменьшает количество изменений при интеграции после поставки.

Контрольный список закупок для проектов многопараметрического анализатора

Полезный запрос на покупку должен отделять обязательные параметры от необязательных. Обязательные параметры связаны с соблюдением требований, логикой управления или договорной приемкой. Дополнительные параметры используются для диагностики или будущего расширения. Это различие предотвращает перестройку первой фазы, но при этом оставляет место для дополнительных зондов позже.

Второй пункт контрольного списка — пропускная способность канала. Если станция начинается с pH, остаточного хлора и проводимости, но позже может добавить ХПК или мутность, контроллер должен иметь достаточную пропускную способность связи, запас мощности и физическое пространство для установки. Покупатель также должен спросить, можно ли добавить дополнительные адреса Modbus без замены хост-контроллера.

Третий пункт — владение техническим обслуживанием. Некоторые проекты управляются конечным пользователем; другие обслуживаются системным интегратором или местным сервисным партнером. Очистка электродов, хранение калибровочного раствора, замена мембраны, обработка реагентов и проверка данных должны быть четко определены в контракте. Технически правильный анализатор все равно может потерпеть неудачу как проект, если никто не занимается его регулярным обслуживанием.

Четвертый пункт – прием данных. Определите, основана ли приемка на стабильных онлайн-показаниях, сравнении с лабораторными образцами, реакции на сигнал тревоги, отображении на платформе, экспорте исторических данных или на всех этих показателях. Если это записано перед поставкой, поставщик, интегратор и покупатель могут оценить систему по одним и тем же критериям.

Для международных закупок также полезно отделить поставку продукции от объема проектирования. В комплект поставки входят датчики, контроллер, кабели, аксессуары и руководства. Объем инженерных работ может включать сборку шкафа, трубопровод для отбора проб, настройку платформы, ввод в эксплуатацию на месте и обучение операторов. Четкое разделение помогает обеим сторонам точно оценивать стоимость оборудования и позволяет избежать споров по поводу работ, которые никогда не были включены в стоимость оборудования.

Часто задаваемые вопросы по оценке проекта

Вопрос 1: Чем онлайн-анализатор качества воды отличается от портативного тестера?

О: Онлайн-анализатор предназначен для непрерывного измерения, удаленного сбора данных и системных сигналов тревоги. Ручной тестер в основном предназначен для проверки или проверки калибровки.

Вопрос 2: Какие параметры следует включить в проект анализатора качества воды на первом этапе?

Ответ: Большинство промышленных проектов начинаются с pH, проводимости, температуры и основных показателей загрязнения, таких как ХПК, остаточный хлор, аммиачный азот или мутность.

Вопрос 3: Достаточно ли RS485 Modbus RTU для современной системы мониторинга?

А: Да. RS485 Modbus RTU обычно используется на полевом уровне. Доступ к облаку или платформе обычно осуществляется контроллером, RTU или шлюзом IoT.

Вопрос 4: Когда следует измерять остаточный хлор как свободный или общий хлор?

Ответ: Свободный хлор используется для активного контроля дезинфекции, тогда как общий хлор необходим, когда необходимо оценить связанный хлор и общий остаточный хлор.

Вопрос 5: Влияет ли pH на измерение остаточного хлора?

А: Да. Многие электродные методы определяют применимый диапазон pH. Покупатель должен подтвердить условия pH и температурную компенсацию во время выбора.

В6: Может ли один контроллер считывать данные с нескольких датчиков?

О: Да, если датчики поддерживают совместимые настройки RS485 Modbus и контроллер имеет достаточное количество каналов, мощность и логику опроса.

Вопрос 7: Что следует проверить перед выбором онлайн-мониторинга ХПК?

О: Проверьте ожидаемый диапазон ХПК, взвешенные твердые частицы, цвет, содержание масла, требования к очистке, а также то, предназначено ли приложение для управления процессом или мониторинга сброса.

Вопрос 8: Какие документы помогают дистрибьютору правильно формировать ценовые предложения?

A: Список параметров, диапазоны измерения, установочные чертежи, требования к связи, источник питания, длина кабеля, аксессуары и требования к сертификации.

Вопрос 9: Как создается долгосрочная ценность данных?

О: Значение получается на основе сравнения трендов, сигналов тревоги, экспорта исторических данных и корреляции между параметрами, а не только на основе текущих показаний.

Вопрос 10. Что упрощает интеграцию пакета анализатора?

О: Четкая проводка, стандартный протокол Modbus, стабильная схема питания, документированная калибровка и совместимое монтажное оборудование снижают риск при вводе в эксплуатацию.

Краткое содержание

Анализатор качества воды следует выбирать как комплексный измерительный пакет, а не как отдельный прибор. Для NiuBoL В проектах практическая логика выбора состоит в том, чтобы определить цель мониторинга, выбрать необходимые датчики, подтвердить совместимость RS485 / Modbus RTU, спланировать техническое обслуживание и запросить полную техническую документацию. Такой подход помогает дистрибьюторам и системным интеграторам поставлять анализаторы, которые можно устанавливать, вводить в эксплуатацию и обслуживать в реальных проектах.
