Руководство по системе мониторинга водной среды для интеграции качества, уровня, расхода и платформы воды

Мониторинг водной среды — это задача системного уровня, которая связывает качество воды, гидрологию, метеорологию и платформенный анализ. Полезный проект не только спрашивает, является ли вода чистой или загрязненной в данный момент. Ему необходимы непрерывные данные о таких параметрах, как pH, проводимость, растворенный кислород, мутность, температура воды, уровень воды и расход, чтобы операторы могли выявлять изменения и вовремя реагировать.

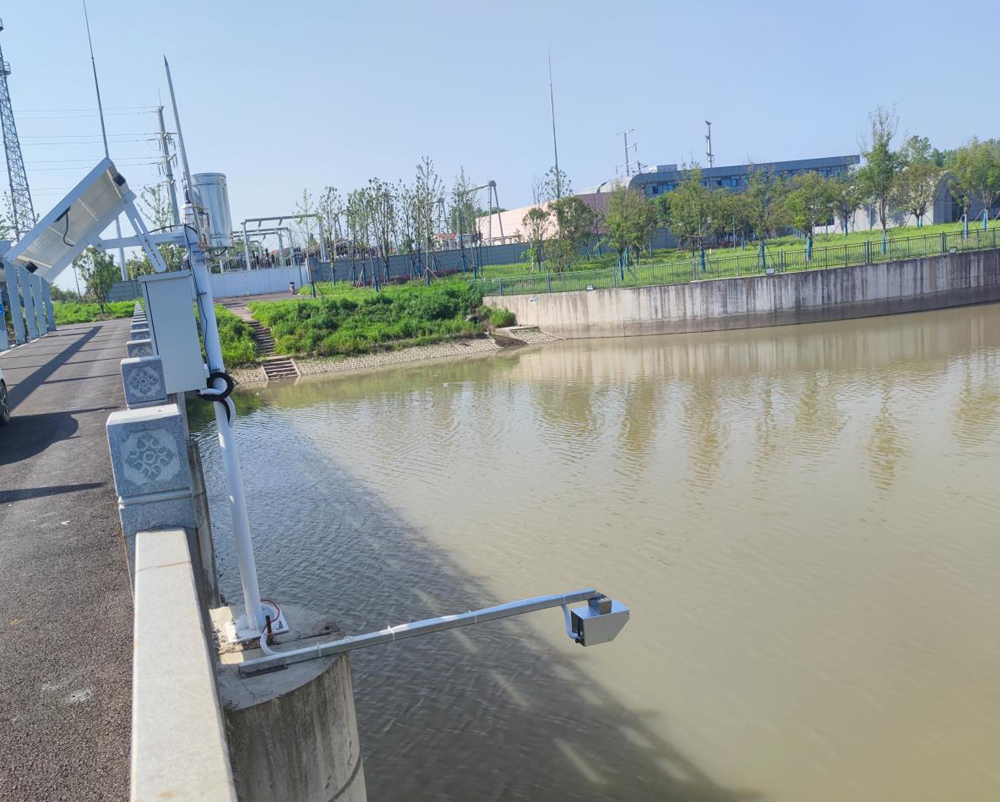

Для рек, озер, водохранилищ, прудов для аквакультуры, дренажных каналов и очистных сооружений система мониторинга должна быть спроектирована как интегрированная архитектура. NiuBoL Решения для мониторинга водной среды могут сочетать в себе онлайн-датчики качества воды, приборы для измерения уровня воды, расходомеры, терминалы сбора данных и облачные платформы для развертывания проектов.

Предыстория проекта и спрос на промышленное применение

Эвтрофикация, аномальный растворенный кислород, высокая мутность, изменения проводимости и резкие изменения pH – все это может повлиять на водную экологию и водопользование. В озере, водохранилище или на участке реки отбор проб вручную может пропустить краткосрочные изменения, вызванные осадками, сбросами, ростом водорослей или притоком вверх по течению. Онлайн-мониторинг помогает владельцам проектов понимать тенденции и аномальные события.

Полный проект по водной среде может включать данные о качестве воды, количестве воды, уровне воды и метеорологических фоновых данных. Системным интеграторам необходимо определить, какие данные будут использоваться для обеспечения соответствия, раннего предупреждения, контроля эксплуатации, экологической оценки или публичной отчетности. Ответ определяет тип датчика, способ установки, способ связи и функции платформы.

Позиция продукта в системе

Датчики качества воды — это уровень восприятия поля. Основные параметры обычно включают температуру воды, pH, электропроводность, растворенный кислород и мутность. Расширенный мониторинг может включать анализаторы ОВП, аммиачного азота, нитратов, общего фосфора, общего азота, хлорофилла, сине-зеленых водорослей, анализаторов ХПК или БПК в соответствии с целью проекта.

К водомерным и гидрологическим устройствам относятся электромагнитные расходомеры, ультразвуковые расходомеры, расходомеры открытого канала, радарные датчики уровня, ультразвуковые датчики уровня и датчики уровня давления. Терминал сбора данных или RTU затем собирает сигналы датчиков через RS485 Modbus, аналоговые сигналы или другие интерфейсы и отправляет данные на платформу мониторинга.

Совместимость связи и протоколов

RS485 и Modbus RTU широко используются при мониторинге качества воды, поскольку позволяют подключать несколько приборов к одному терминалу сбора данных. Перед установкой на месте интегратор должен подтвердить карты регистров, адрес датчика, скорость передачи данных, единицы измерения данных, температурную компенсацию и пороговые значения сигнализации.

Для удаленных водоемов обычно используется загрузка 4G DTU или RTU. На очистные сооружения или промышленные диспетчерские сигналы также могут поступать. PLC или SCADA системы. В проекте необходимо определить, будет ли платформа отображать только значения или генерировать сигналы тревоги, отчеты, оценку качества воды и прогнозирование тенденций.

Технические параметры

Сценарии применения и ценность проекта

Станции контроля качества речной и озерной воды

Задача сайта: Изменения качества воды могут произойти после дождя, сброса воды, роста водорослей или сезонных изменений температуры.

Схема интеграции системы: Установите датчики pH, EC, DO, мутности и температуры воды с RS485 приобретение и загрузка 4G.

Пользовательское значение: Менеджеры получают непрерывные данные о тенденциях и сигналы тревоги вместо того, чтобы полагаться только на периодический отбор проб.

Защита резервуаров и источников питьевой воды

Задача сайта: Источники воды требуют раннего обнаружения аномальных параметров и гидрологических изменений.

Схема интеграции системы: Объедините онлайн-датчики качества воды с радарными отчетами об уровне, осадках и платформе.

Пользовательское значение: Операторы могут выявлять аномальные события и создавать отслеживаемые записи для управления.

Мониторинг воды в аквакультуре

Задача сайта: Низкий уровень растворенного кислорода, колебания pH и изменения проводимости могут быстро повлиять на водных животных.

Схема интеграции системы: Используйте датчики DO, pH, температуры и проводимости с порогами срабатывания сигнализации и возможностью просмотра на мобильных устройствах.

Пользовательское значение: Операторы ферм могут раньше реагировать на потребности в кислороде или водном обмене.

Сточные воды и промышленные сбросы

Задача сайта: Технологическая вода может быстро меняться, и ее часто приходится отслеживать с помощью онлайн-инструментов.

Схема интеграции системы: Интегрируйте приборы измерения pH, проводимости, мутности, ХПК или аммиачного азота в RTU или PLC системы.

Пользовательское значение: Менеджеры объектов постоянно получают справочные данные о процессах и данные для поддержки соответствия.

Городской дренаж и реагирование на наводнения

Задача сайта: Штормовые явления меняют уровень воды, мутность и течение за короткое время.

Схема интеграции системы: Сочетайте мониторинг уровня воды, осадков, расхода и мутности с функциями платформы оповещения.

Пользовательское значение: Муниципальные команды могут сравнивать выпадение осадков с реагированием на дренаж и приоритетами технического обслуживания.

Руководство по выбору

• Определите, фокусируется ли проект на качестве воды, гидрологии, экологической защите, аквакультуре или мониторинге сбросов.

• Начните с основных параметров: pH, проводимости, растворенного кислорода, мутности и температуры.

• Добавляйте аммиачный азот, нитрат, хлорофилл, сине-зеленые водоросли или ХПК только тогда, когда этого требует проектное решение.

• Выберите уровень радара, ультразвука или давления в зависимости от монтажной конструкции, пены, отложений и диапазона измерения.

• Подтверждать RS485 Modbus документы для каждого онлайн-датчика перед интеграцией платформы.

• Перед вводом в эксплуатацию спланируйте график очистки, калибровки и замены датчиков.

• Используйте полевые шкафы с подходящей гидроизоляцией, заземлением и защитой от перенапряжения.

• Определите отчеты платформы, сигналы тревоги, оценку качества воды и экспорт данных в объеме покупки.

Примечания по системной интеграции

Датчики качества воды требуют правильной глубины установки, стабильных условий потока и регулярного обслуживания. Зонд, установленный в стоячей воде, тяжелых отложениях или прямом контакте с воздухом, может не отражать контролируемый водный объект. Конструкция установки должна обеспечивать возможность безопасного снятия для очистки и калибровки.

Платформа должна отображать единицы измерения параметров, расположение датчиков, пороги срабатывания сигнализации и исторические кривые. Для проектов с несколькими станциями отображение ГИС и группировка на уровне бассейна могут упростить работу с системой и облегчить ее объяснение менеджерам.

Конфигурация мониторинга воды, позволяющая избежать перекупов

Проекты водной среды часто терпят неудачу на этапе конфигурации, поскольку все возможные параметры добавляются без четкой цели принятия решения. Практическая стандартная конфигурация начинается с pH, проводимости, растворенного кислорода, мутности и температуры, а затем добавляется индикаторы загрязнения питательными веществами или органическими веществами только тогда, когда этого требуют вопросы управления.

Уровень воды и расход не следует рассматривать отдельно от качества воды. Осадки, повышение уровня и изменение стока могут объяснить, почему изменяются мутность, растворенный кислород или проводимость. Вот почему бассейновые проекты часто нуждаются как в датчиках качества воды, так и в гидрологических приборах.

Техническое обслуживание зонда должно быть частью объема закупки. Доступ для очистки, график калибровки, защита кабеля и запасные части определяют, останутся ли онлайн-данные достоверными после первых месяцев эксплуатации.

Контрольный список мониторинга водной среды

• Сначала выбираются пять основных параметров: температура воды, pH, проводимость, растворенный кислород и мутность.

• NH3-N, нитраты, TP, TN, хлорофилл или ХПК добавляются только тогда, когда проект имеет четкую управленческую причину.

• Уровень воды и количество осадков учитываются, когда имеет значение реакция на наводнение, анализ тенденций стока или бассейна.

• Установка датчика позволяет безопасно снимать его для очистки и калибровки.

• На платформе отображаются единицы измерения, местоположение станции, история аварийных сигналов и записи технического обслуживания.

• Достоверность данных проверяется с помощью журналов калибровки, записей об очистке датчиков и записей об аномальных значениях.

Распространенные ошибки в спецификациях мониторинга воды

• Рассматривать ХПК, аммиачный азот или хлорофилл как элементы по умолчанию, когда проекту требуется только базовый мониторинг состояния.

• Игнорирование уровня воды и осадков, хотя явления загрязнения связаны со стоком.

• Установка датчиков там, где осадок, пузырьки или мертвая вода делают показания нерепрезентативными.

• Калибровка и очистка не входят в объем закупок.

Крупный проект по мониторингу воды должен с самого начала включать в себя бюджет на техническое обслуживание. Онлайн-данные полезны только в том случае, если датчики остаются чистыми, откалиброванными и правильно установленными в результате сезонной подмены воды.

Проектное решение

Вопрос 1: Какие параметры должна включать базовая система мониторинга водной среды?

Ответ: Базовая система обычно включает температуру воды, pH, проводимость, растворенный кислород и мутность. Уровень воды и количество осадков добавляются, когда важна гидрологическая реакция.

В2: Когда следует добавлять аммиачный азот, нитрат или ХПК?

Ответ: Их следует добавлять, когда такие значения необходимы для решения проблем загрязнения биогенными веществами, контроля сбросов или процессов очистки. Они увеличивают стоимость и техническое обслуживание, поэтому цель проекта должна их оправдывать.

Вопрос 3: Можно ли использовать датчики качества воды? RS485 Modbus?

О: Да, многие онлайн-датчики качества воды поддерживают RS485 Modbus RTU для подключения к RTU, регистраторам данных, ПЛК или платформам.

Вопрос 4: Как следует выбирать точки установки датчиков?

Ответ: Выбирайте точки с репрезентативным смешиванием воды, безопасным доступом, устойчивым креплением и достаточной глубиной. Избегайте мест с тяжелыми отложениями, захваченным мусором или прямой турбулентностью, если этого не требует проект.

В5: Какое техническое обслуживание следует запланировать?

О: Запланируйте очистку датчика, калибровку, проверку водонепроницаемых разъемов, защиту кабеля и замену расходных деталей в соответствии с типом датчика.

В6: Может ли система поддерживать сигналы тревоги в аквакультуре?

А: Да. Сигналы тревоги DO, pH, температуры и проводимости можно настроить для проектов в области аквакультуры, если правильно установлены расположение датчиков и пороговые значения платформы.

Вопрос 7: Какова роль данных об уровне воды и расходе?

Ответ: Уровень воды и расход помогают объяснить изменения качества воды, реакцию на наводнение и объем сброса. Они имеют ценность, когда на качество воды влияют гидрологические явления.

В8: Что должно быть в документации о закупке?

Ответ: Он должен включать параметры, диапазоны, материалы датчиков, протокол связи, источник питания, защиту шкафа, функции платформы и объем технического обслуживания.

В9: Можно ли NiuBoL предоставить полную систему?

А: NiuBoL может предоставить датчики качества воды, инструменты гидрологического мониторинга, устройства сбора данных и платформенные решения для интегрированных проектов.

Вопрос 10. Как покупатели могут повысить достоверность данных?

О: Используйте правильную установку, документированную калибровку, регулярное техническое обслуживание и записи платформы, в которых указано местоположение датчика, единицы измерения и история сигналов тревоги.

Краткое содержание

Система мониторинга водной среды должна быть построена на основе решений, которые должен принять владелец: предупреждение, соблюдение требований, экологическая оценка, эксплуатация аквакультуры или контроль процессов. NiuBoL может поддержать эти проекты с помощью датчиков качества воды, приборов уровня и расхода воды, RS485 Modbus интеграция и архитектура мониторинга на основе платформы.
